图文讲解钣金的各种折弯工艺技巧与计算公式！

于进行钣金加工之际, 关键的工艺即属折弯了。折弯看上去仿佛简易, 然而其中实则存有诸多的门道以及技巧的。接下来便为大家阐述钣金的各类折弯工艺技巧。

Z折1（直边段差）

1、当H/5T时,分两次成型时,按两个90°折弯计算

2、当H¢5T时,一次成型,L=A+B+K

K值依附件中参数取值

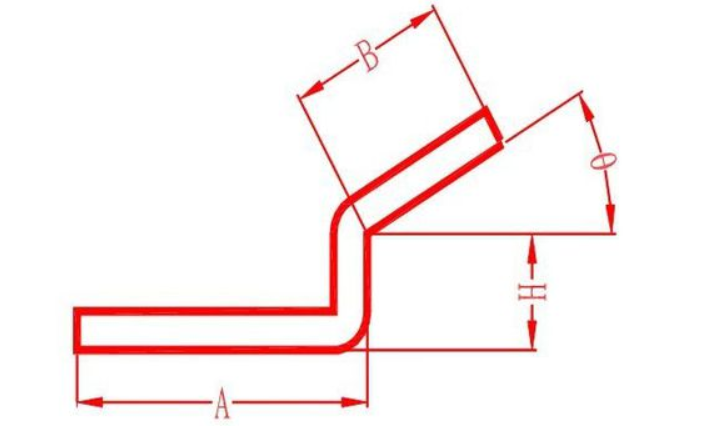

Z折2（非平行直边段差）

展开方法与平行直边Z折方法相同（如上栏）,高度H取值见图示

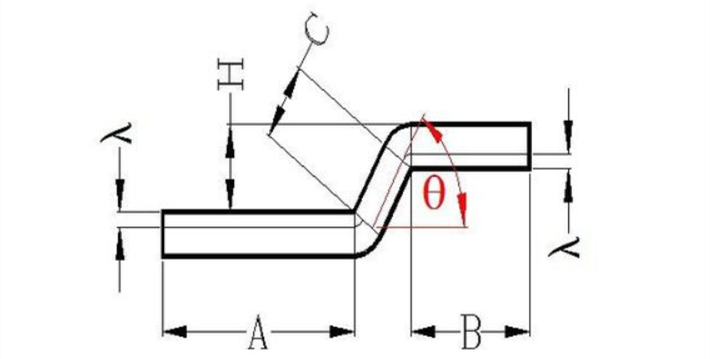

Z折3（斜边段差）

1、当H¢2T时

当即当θ小于或等于70度的时候, 按照Z折1, 这里的Z折1是指直边段差哟, 这样的一种方式来进行计算, 也就是, 展开的长度等于展开之前总的长度加上K, 这个时候K’等于0.2。

k当θ>70∘时完全按Z折1（直边段差）的方式计算

2、当H/2T时,按两段折弯展开（R=0θ≠90°）.

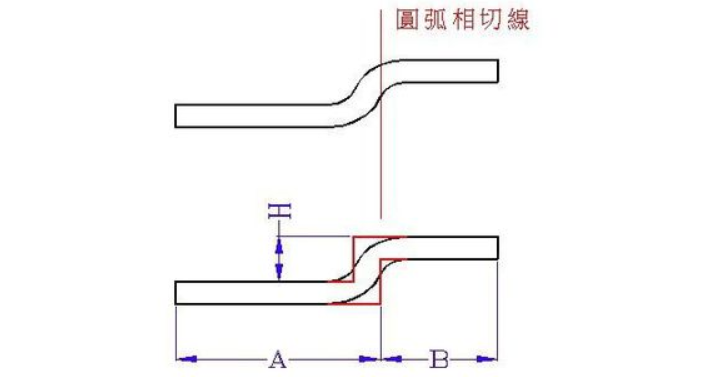

Z折4（过渡段为两圆弧相切）

1、H小于等于2T的段差过渡之处, 并非直线段, 而是两圆弧相切的情况, 在展开的时候, 要选取两圆弧相切的那个点去作垂线, 以此来确保固定边尺寸的偏移按照一个料厚进行处理, 之后再依照Z折1也就是直边段差的方式展开。

2、H>2T,请示后再行处理

抽孔

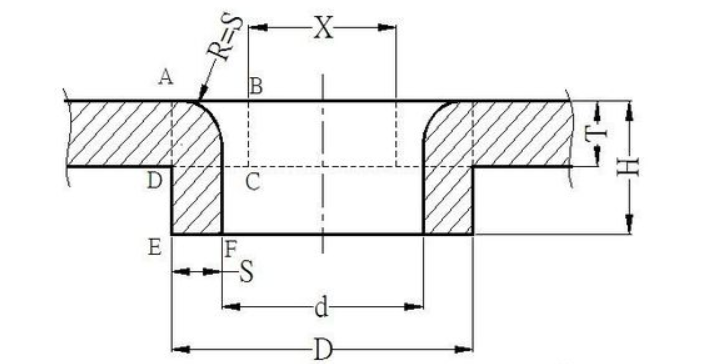

抽孔尺寸的计算原理是基于体积不变原理, 也就是抽孔之前与之后材料的体积保持不变, 对于一般的抽孔情况, 按照如下公式来进行计算, 式子当中的参数可以查看右边的图, 假设预冲孔是X, 并且还要加上修正系数–0.1。

1、若抽孔为抽牙孔（抽孔后攻牙）,则S按下列原则取值:

T≦0.5时取S=100%T

0.5

T≧0.8时取S=65%T

一般常见抽牙预冲孔按附件一取值

2、若抽孔是用于铆合的情况, 那么便取S = 50%T , H = T + T’ + 0.4 , 这里要注意, T’指的是和其进行铆合的板厚, 抽孔与色拉孔之间的间隙是单边0.10至0.15。

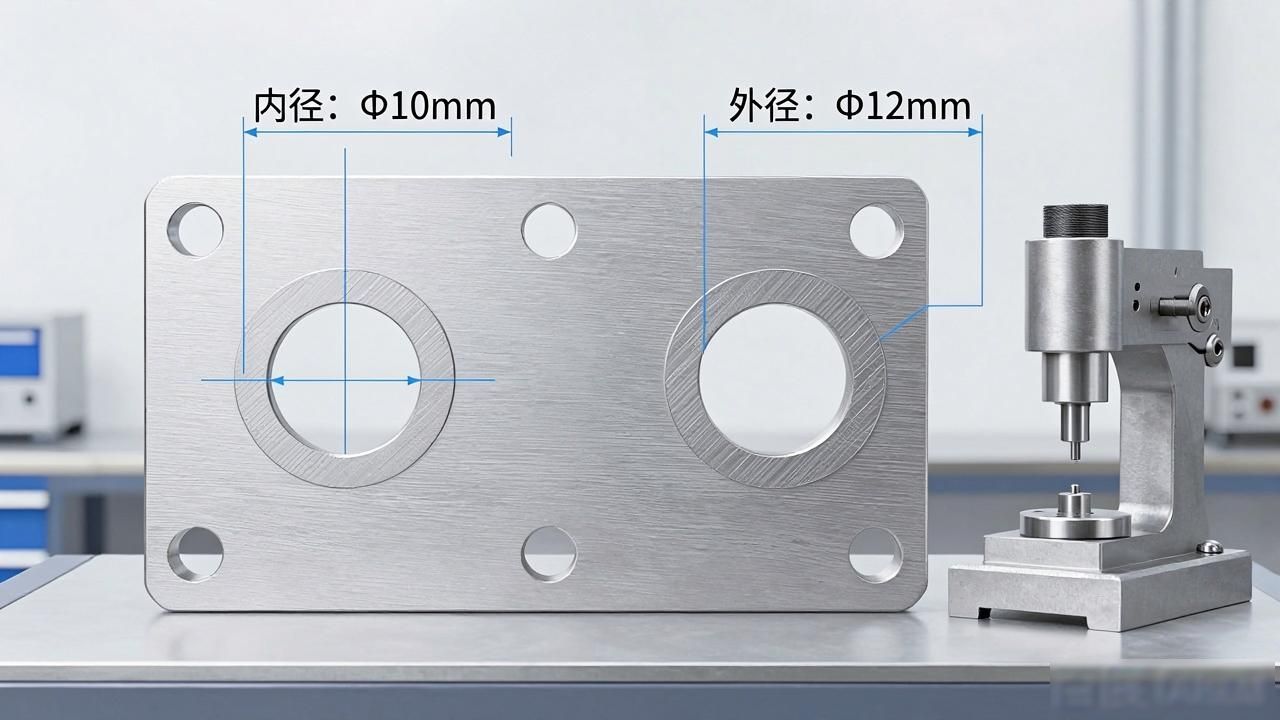

3、若在原图里, 抽孔没有做任何的标识, 也没有进行标注；那么就要保证抽孔之后, 内外径的尺寸。

4、当预冲孔径计算值小于1.0时,一律取1.0

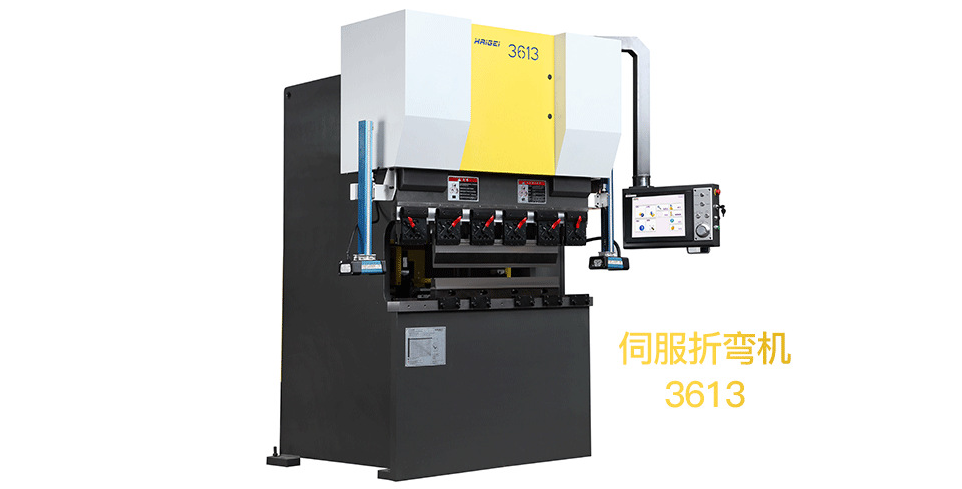

这是一家企业, 它是专业生产钣金自动化设备的企业, 这家公司是集研发、组装、销售以及服务于一体的专业机械设备企业, 该公司主营智能压铆机, 主营ECO电伺服折弯机, 主营HCT数控伺服攻牙机, 其产品畅销于国内外, 为众多钣金加工企业提供服务, 获得了广大客户赐予的认可, 公司秉持”品质第一, 客户至上“的原则, 为广大用户供给优质服务。
