ProE钣金展开方法及应用

于现代钣金制造行业当中, 伴随数控激光切割机、数控折弯机等数控钣金加工设备运用愈发广泛, 钣金加工工艺产生了质的飞越。

对于传统折弯钣金件加工工艺来说, 它有着粗放展开加工并结合机械切削这样的特点, 首先会近似按照展开尺寸进行放样落料, 在预留后续加工余量之后才会着手进行折弯, 折弯完成以后再去修准尺寸, 接着加工孔槽, 此工艺对于展开图精度的要求是比较低的, 然而却存在着工艺路线繁杂、效率低下、浪费材料以及加工质量不容易保证等诸多缺点。

现代折弯钣金件加工工艺有着精确展开加工、零机械切削的特性, 先依据展开图从头到尾切割出外形、孔以及槽, 随后再去进行折弯形成形状。这种工艺具备钣金零件的单元封闭加工的优势, 还有工艺路线被简化了的好处, 另有效率高、加工质量优良等优点, 不过却对折弯钣金展开图的精度有着很高要求。所以, 在现代折弯钣金件加工当中精确展开图的绘制就变成了首先需要去解决的问题。

1 折弯钣金件的传统展开方法

在钣金件折弯这个过程当中, 因为钣金零件折弯的区域会产生塑性变形这么一种情况, 所以展开图所含尺寸跟几何计算得出的尺寸并非一致, 这种状况下需要开展专门的计算。

折弯钣金件的展开尺寸, 跟钣金件的厚度、折弯角、折弯半径、材料伸缩率等因素存在关联。传统的折弯钣金件展开尺寸计算之时, 按照折弯角的大小分别予以计算。展开尺寸L的计算情形如下, 各公式里边参数的含义, 详见图1。当折弯角β处于如是的状况:

(1)0°≤β

(2)β=90°时

L=A+B-0.429R-1.47T

(3)以九十度的角度弹出名为New的对话框, 接着进入Type选项, 从中选择Part, 再进入Sub-type选项, 从中选择括号内的内容, 到达Name输入框后, 输入本零件代号, 进入钣金件立体建模状态, 之后通过Creat创建Wall、Cut等零件特征, 具体的过程可见如下的特征树括号内的内容。

:

.PRT

FIRST WALL

Wall id 991

Wall id 1102

Wall id 1189

Wall id 1298

Wall id 1461

Wall id 1510

Wall id 1558

Wall id 1719

Wall id 1767

Cut id 1816

Cut id 1875

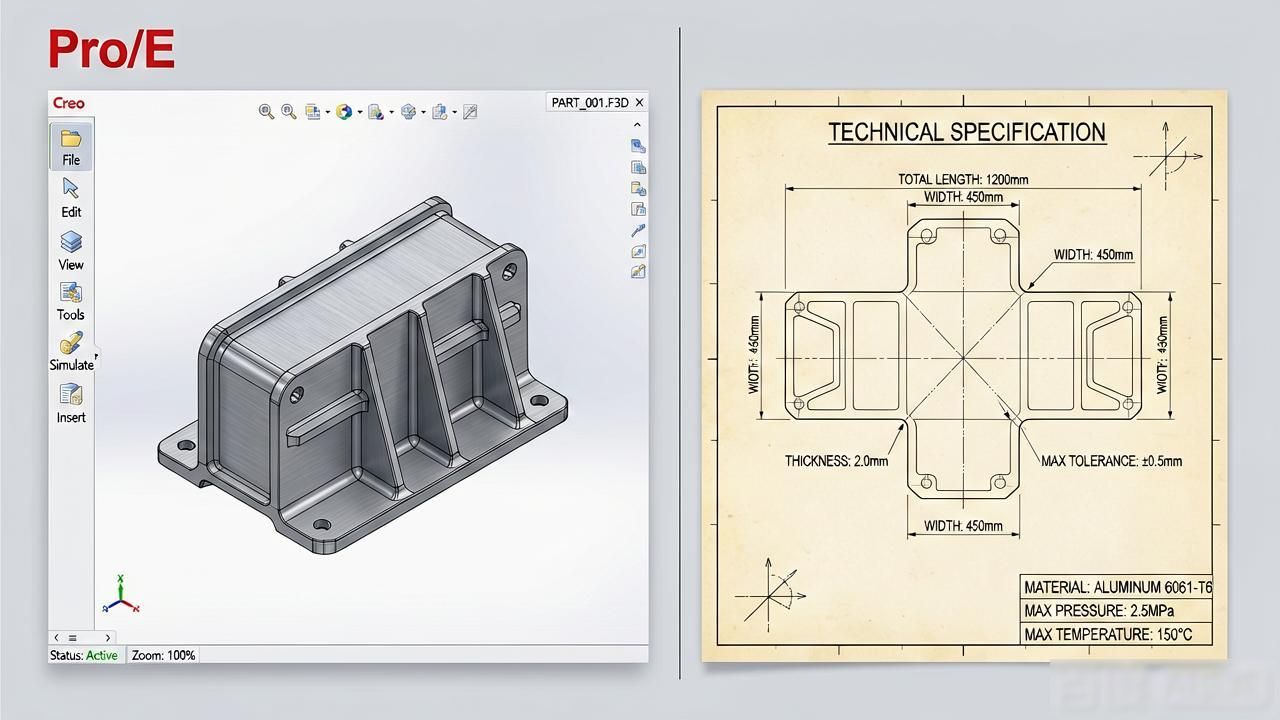

本文所选零件建立的模型如图3。

3.3立体模型的展开

在此例针对创建特征予以展开之际, 选取260mm×120mm的底面当作基面, 以选择相应方式去展开, 零件模型展开之后呈现出如图4的状态。

3.4展开后图形文件的输出

最终所生成的展开图, 将尺寸标注、折弯中心线等数控钣金加工机床并不需要的元素直接予以过滤, 随后以DXF格式直接输入到数控钣金加工机床当中进行编程切割。

4 折弯钣金件Pro/E展开中的注意事项

笔者于应用Pro/E开展折弯钣金件展开实践期间, 总结得出一些经验, 当下将其介绍如下:

(1)设定建模环境, 是为了让Pro/E建模环境里的单位制式、视角标准等, 和数控钣金设备使用的保持一致。在此之前, 建模前得先对Pro/E建模环境做预先设定。这种设定, 通常采用编辑文件做, 或者借助Setup菜单来进行设置。

(2)因Pro/E的立体建模属参数化进程, 所以能按照本企业的钣金结构特性来构建典型零件模型库, 建立典型零件模型库。在零件建模之际, 挑选典型模型予以修改并重新生成, 之后便可获取所需模型, 借此发挥Pro/E参数化设计的长处, 达成快速建模的目标 , 零件建模时选取典型模型进行修改重新生成()后,即可得到所需模型,从而发挥Pro/E参数化设计的优势,达到快速建模的目的。

(3)应验证零件立体模型, 因为展开模型是依据立体模型建立的, 为确保展开模型正确, 所以要对零件立体模型进行验证。验证的时候得应用菜单中的等功能模块, 来对钣金立体模型各要素开展测量分析。

(4)关注立体模型的结构工艺性, 鉴于Pro/E的钣金件建模乃完全依照钣金件实际加工过程来开展模拟运算, 所以在零件建模进程里, 需留意考量折弯钣金件加工中的工艺裂缝, 还有多向延展等工艺性问题。要是零件模型存在不符合实际加工的结构工艺性问题, Pro/E将会拒收展开。

(5)对于展开之后进行干涉检验的Pro/E零件展开后的模型, 干涉的部分Pro/E会以警告的颜色给出显示, 要注意当存在干涉的警告时, 就要对零件的结构加以修改直至没有展开干涉出现。

(6)Pro/E的展开模型经模块转化能输出展开图形, 此展开图形可转成二维图，二维图能显示标注尺寸, 还能显示折弯中心线, 也能显示折弯延伸区, 借此生成满足用户需求的图形, 而且二维图能够以DXF、DWG、IGES等多种图形文件格式输出, 凭借这些格式可很方便地与数控设备进行图形文件的数据交换, 进而达成直接输出编程的目的，最终实现无纸加工。

5 结语

PRO/E展开方法具备参数化特点, 它智能化, 展开起来迅速且准确, 效率十分高, 精度也很高, 其展开尺寸利于验证, 能够达成无纸加工, 而展开图可以以多种图形文件格式直接输出, 为现代折弯钣金件展开供给了一种实用工具。
