于设计钣金件之际, 碰到“天圆地方”或者各式各样的异形接口时, 复杂无比的曲面展开是否老是令你心生畏难之意呢？手动计算不但公式繁杂异常, 稍有不慎便会前功尽弃。实际上, 其中的“放样折弯”便是你的得力助手。它能够从容应对两种不尽相同形状间的顺畅过渡, 再怎么奇特怪异的异形件它都能轻松搞定。
一、先搞懂底层逻辑：两种工艺，两种路径
开启“放样折弯”这个功能后, 接下来的状况是, 你会一下子遇到“折弯”跟“成型”这两种不同的选择。这可不是仅仅存在于软件之中的一项简单选项, 它对零件最终所采用的加工方式起着决定性的作用。
二、工艺路径一：“折弯”——为数控折弯机而生
选“折弯”, 这表明软件会去模拟实际折弯机加工流程。你所见到的圆弧面, 于物理世界依靠无数段短直线拼接构成, 此乃一种“以直代曲”机智做法。这般模式最大益处是, 所生成平板型式能够直接对接数控编程, 下料等同于加工, 实现无缝对接了。
三、工艺路径二：“成型”——为模具冲压而生
要是选择“成型”, 软件就会直接构建成完美的几何圆弧, 这意味着零件会经由模具一次冲压或者拉伸成型。在这种模式当中, 模型表面光滑且连续, 适用于那些对表面质量有着较高要求、进行批量生产的零件。软件凭借差异化的参数, 精准地匹配了这两种截然不同的工艺需求。

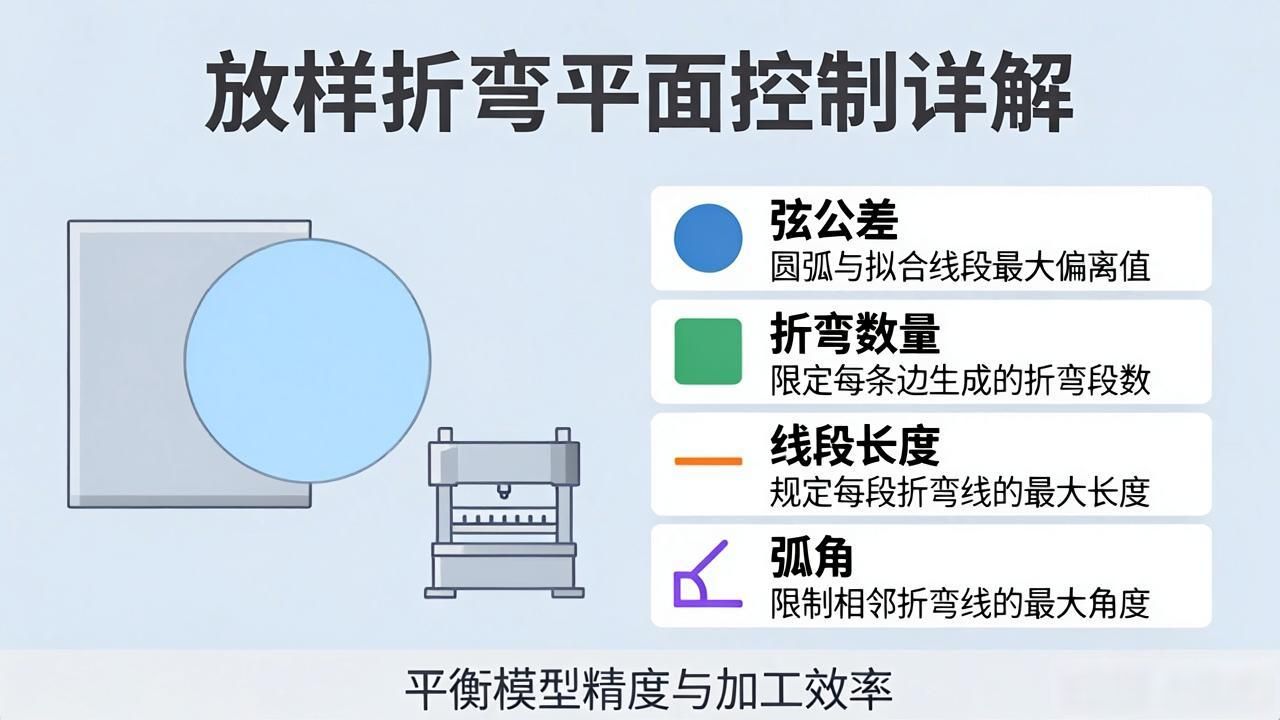

四、精度掌控的艺术：“折弯”模式下的四种“平面控制”策略
当你挑选出“折弯”模式之后, “平面控制”选项组就会变得相当关键。它给出了四种对折弯相邻精度进行精细调整的办法, 能够使你于模型精度跟加工效率之间寻觅到最佳适配点:
弦公差, 是经由设定圆弧跟拟合线段之间的最大偏离数值去控制精度: 该植愈小, 折弯段愈多, 模型就越趋近真实圆弧。
涉及到的折弯数量, 可以直接对每条特征边上所生成的折弯段数量进行限定, 这种方式既简单又粗暴, 不过却方便对折弯工序予以统一。
线段的长度, 有着这样的规定, 即每一段折弯线都会有一个极大的最大长度, 凭借这一规定能够在源头的地方对折弯步距进行有效控制, 正因如此所以它十分恰当适合那种对折弯步距有着特定要求的场景。
弧角可以限制相邻两段折弯线之间的数量上最大的角度, 能够确保折弯的过渡在程度上足够平滑, 进而避免出现样子突兀的尖角。
若挑选“成型”样式, 那相应的“折弯线控制”借由“最大偏差”以及“折弯数”去调控平板形式里折弯线的疏密程度, 思维条理清楚, 各自有着重点。

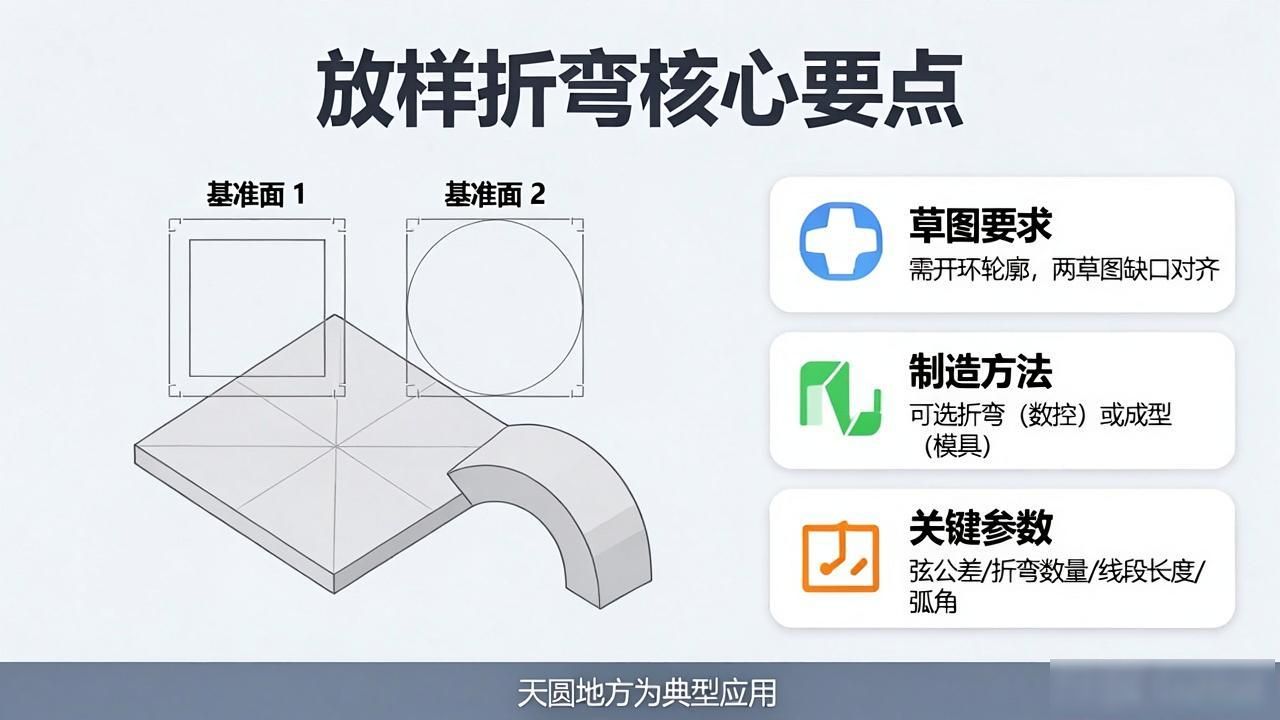

五、建模铁律：让放样成功的三个“必须”
必须是开环轮廓，首尾不能相连。
必须是光滑曲线，任何尖角都会导致报错。
务必要使开口达成对齐状态, 两个草图的缺口方向且位置这两者得维持一致情形, 如若不然便无法进行放样操作。诸多草图是能够处在平行或者任意角度的基准面上的。
六、实战!手把手攻克“天圆地方”
这属于放样折弯的“Hello World”, 将其掌握, 各位便入门了。
第一步：构建下方方形草图
在基准的那个面上画出方形, 关键的要点出现了, 四个角不可以是直角, 一定要倒成圆角, 并且在随便的一条边上开出一个小口, 把它的闭环特性给破坏掉。
第二步：构建上方圆形草图
先创建出一个平行的基准面, 接着是在这个基准面上绘制圆。可要特别记住: 要在与圆相对应的位置开一个缺口, 缺口的大小以及方向都得是完全一样的, 这可是放样能够成功的前提条件, 是绝对不能遗漏和弄错的呀。
第三步：一键生成放样
点击“放样折弯”命令, 接着依次分别选择两个草图用来当作轮廓。依据工厂的设备以及工艺这样不同方面, 果断去选中“折弯”或者“成型”。设定好板厚这个数值, 要是选择为“折弯”, 千万不要忘在“平面控制”内侧去调整那四个关键的参数, 从而寻找到精度与成本二者之间的完美结合点来。

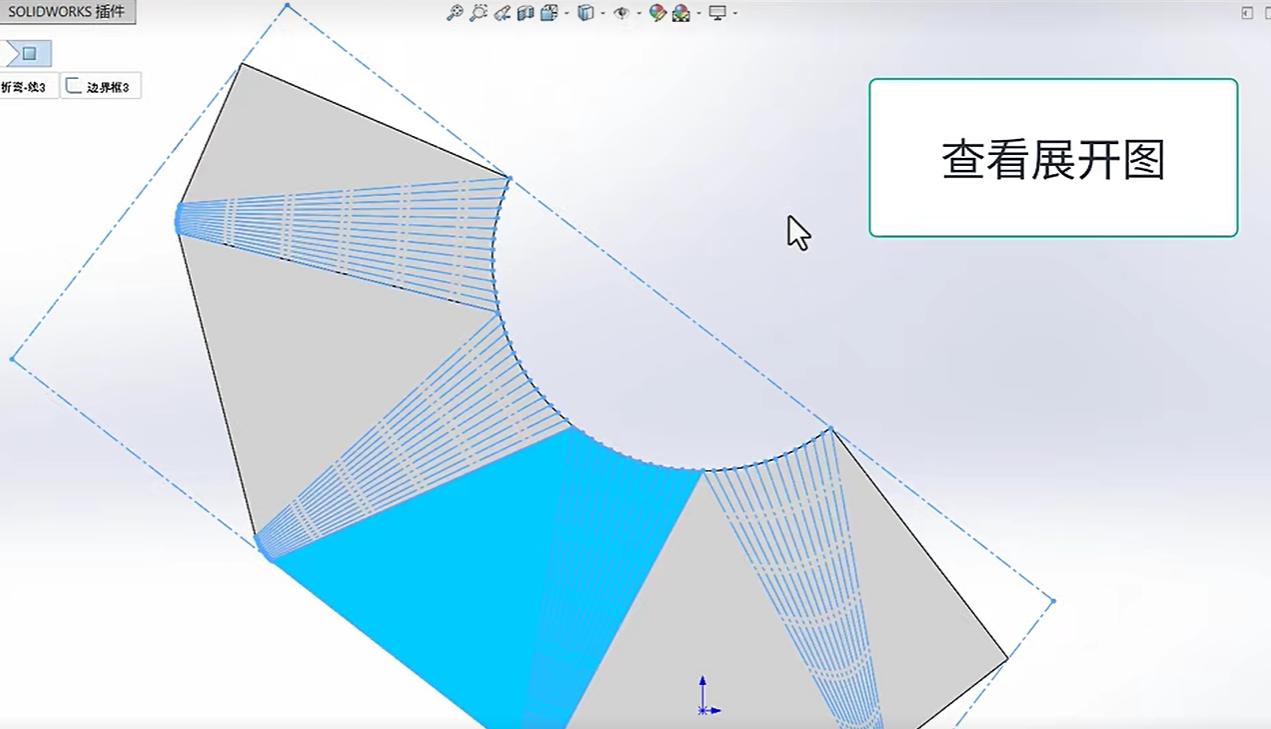

第四步：一键展开，输出下料
达成模型成型后, 径直点击“展开”命令, “天圆地方”就即刻平铺变为下料图。到此, 一个繁杂的钣金件便高效且精准地设计完毕了。
把错综复杂的工艺决策精妙地转变成直观的软件参数, 这便是放样折弯的精髓所在, 它使得设计师无需深陷于计算的泥沼之中, 而是把精力集中在工艺的选择以及精度的把控上面, 切实达成了设计与制造的高效协同。
