钣金成形工具主要用于创建借助冲制或者压印制作而成的钣金特征, 成形工具的工作原理如下, 几何体代表经由冲制或压印所形成的凹陷区域, 停止面是指工具将会被应用到的钣金面, 也能够定义移除面, 要是定义了移除面, 那么该面会呈现出通孔的状态。
于软件的设计库里头, 已然安装了5个子文件夹, 这些子文件夹属于样本成形工具, 分别是（凸起）、 （冲孔）、（切口）、（百叶）以及ribs（筋）。接下来, 我们会拿百叶当作例子, 详尽地去介绍怎样制作钣金成形工具。
Step 1：建模。
建立百叶的基本模型，建模过程较为简单，这里不再赘述。
图1 建立百叶基本模型
Step 2：成形工具。

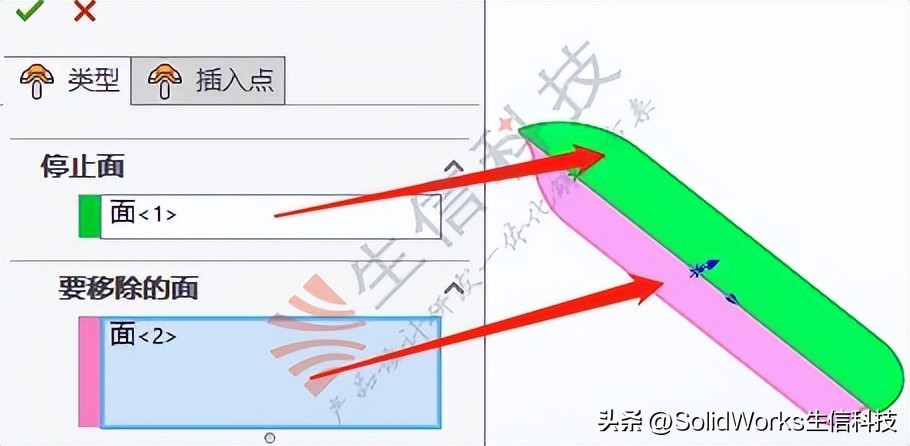

在钣金这个操作范畴里, 点击“成形工具”选项这个动作, 进入“成形工具”对话框这个界面, 分别去选择模型的停止面以及要移除的面这两个部分。接着切换至“插入点”这一选项, 默认的那种插入点是基础模型的重芯, 能够把插入点拖动到其他特殊点那里, 像模型绘制的原点这种点。设置完毕之后, 确认此操作这个行为。
图2 “成形工具”设置
请注意, 模型的停止面是务必要进行选择的, 然而, 对于要移除的面而言, 是可以不进行择选的, 这一决策是由设计意图来予以决定的。
Step 3：系列化零件设计表。
若假定某企业仅仅使用某几种自行定义的规格百叶, 那么我们能够考虑运用设计表去生成若干配置, 就如同图3所展示的那样, 在此为了演示而予以考虑, 生成5个规格。
操作: 进行插入, 接着选择表格, 然后选中设计表。于“系列零件设计表”对话框内, 作出“自动生成”的选择。我们仅需挑选参动的特征尺寸以及特征状态就行。随后在配置管理器窗口当中, 便能够看到所生成的全部配置。
图3 系列化零件设计表
Step 4：保存为成形工具。
模型完成成形工具之后, 另存为Form Toll(.)格式, 选中此格式时, 资源浏览器会自动跳转至设计库下成形工具文件夹的位置, 用户能依照自身需求, 把该文件保存在成形工具文件夹当中。
Step 5：验证。

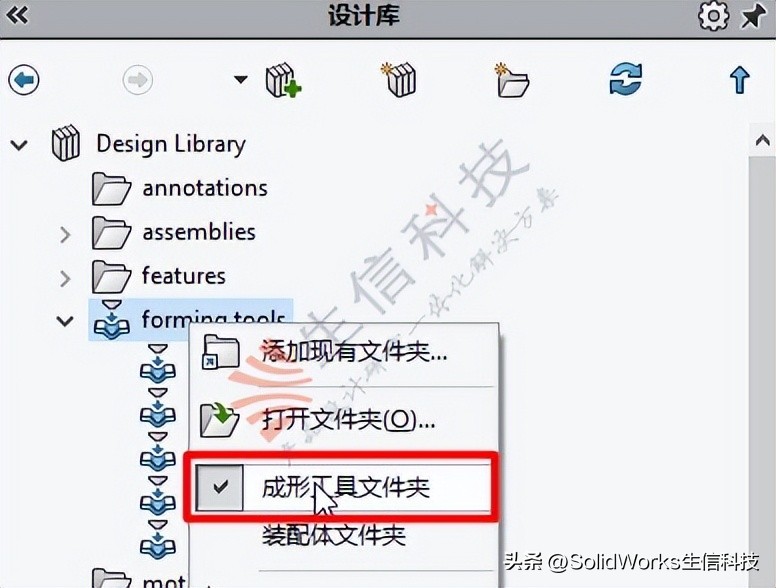

造出一个全新部件, 去制作一个基体法兰。于任务窗格范畴内, 寻觅到成形工具文件夹, 最先要确定成形工具文件夹是不是处在被选中状态。像图4所呈现那般, 用右键点击这个文件夹, 有对勾便是成形工具被选中了。
图4 检查成形工具文件夹的状态

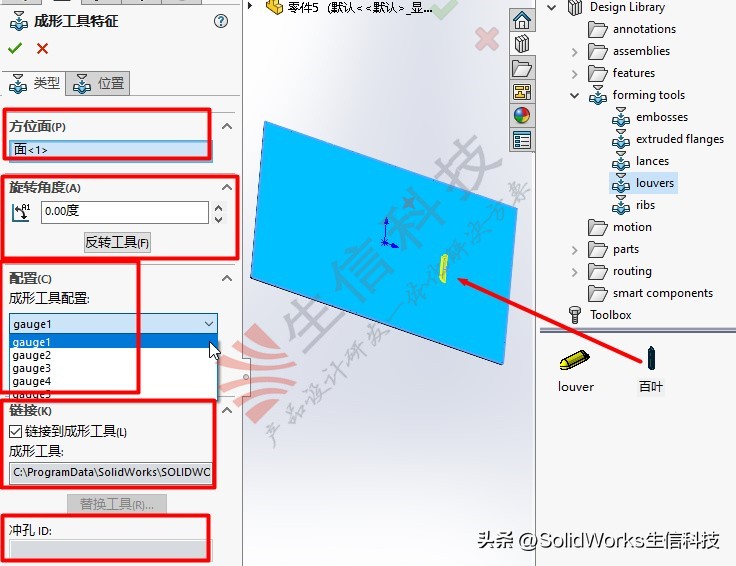

寻得方才我们所保存的成形工具文件, 借由鼠标左键直接拖动至绘图区域里头，安放在钣金表面之上。恰似图五所呈现的那般。
图5 成形工具特征设置
于其中, 存在着一个方位面, 此方位面乃是那般插入成形工具的面, 也就是说, 当把成形工具特征拖拉至绘图区域之际, 在step 2里所定义的停止面会自行与该方位面达成对齐。（需留意: 尽管成形工具特征从本质上来说亦是借助一个草图点去对自身所处的位置予以定义的, 然而当前此工具仅仅能够于同一个模型的表面实施连续放置, 并不像异形孔那般能够在不同的表面进行放置）还有旋转角度, 我们能够对成形工具处于钣金表面的放置角度作出调整, 增量按钮每一次的加减数值为1度, 若按住键盘Ctrl键, 便能够达成每次45°的增量值。围绕该角度所处位置, 其与方位草图里的水平线存在关联。借助反转工具, 能够实现切换切面方向的操作。也就是说, 能够进行这样的选择, 即让成形工具特征要么处于钣金面其中一侧, 要么处于钣金面别样的另一侧。存在配置情况, 成形工具特征同样支持针对多配置展开选择。就配置而言, 其意义在于能够迅速获取内心期望的特征尺寸。当然, 这些尺寸统统都是支持自行定义的。存在链接到成形工具的情况。一旦勾选这个选项, 便可维持插入进入目标零件的成形工具与父成形工具零件之间的链接。要是针对父成形工具实施了更新操作, 那么在对目标零件予以更新之际, 便会把更改延展至目标零件里的成形工具。用于替换的工具, 能够支持浏览切换成另外一个已成形的工具用以取代现有的成形工具, 且该成形工具完整的路径会在上方的窗格之内进行显示；具备冲孔ID, 会显示分配给成形工具的ID, 在处于带有孔表演示的工程图当中的时候, 就能够呈现出击打出孔的ID。
