两个月自学钣金拆图，小白入门必看：切割线+转换成银。

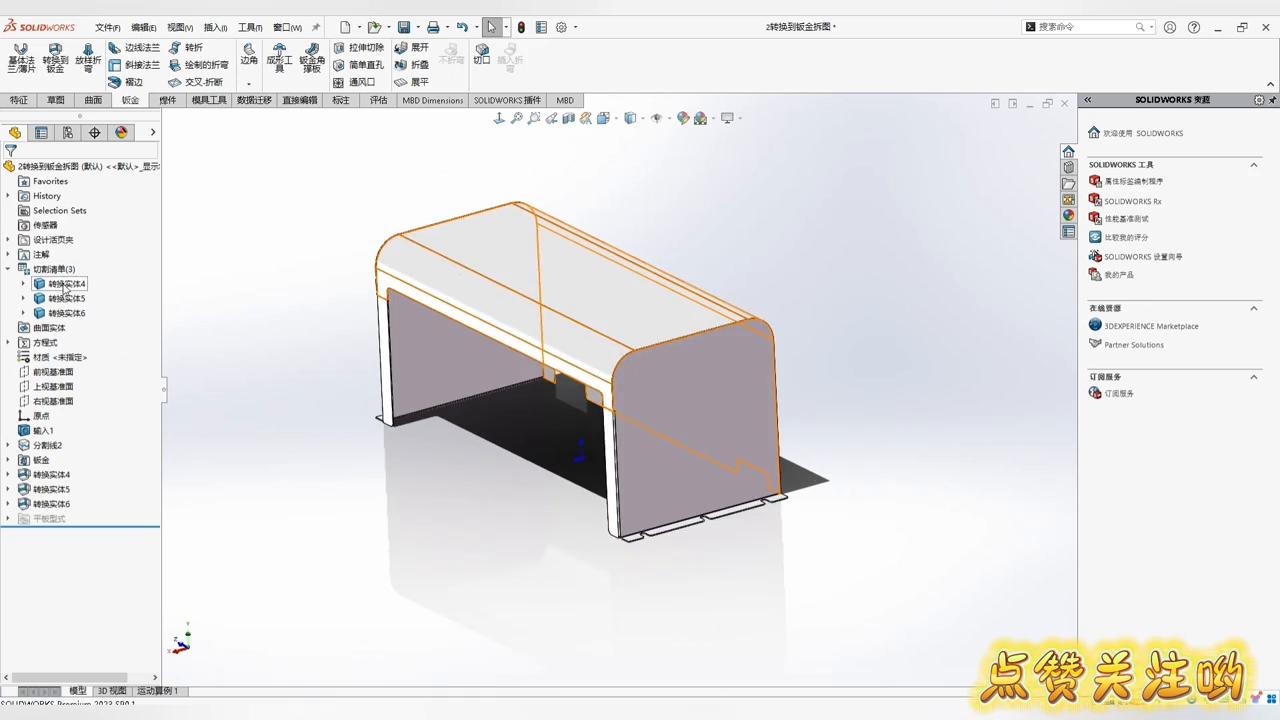

大家看一下这个试卷, 要是换成你, 你会怎样开展分割呢? 今天学习一下借助分割线以及转化至钣金的方式来猜测这个图。

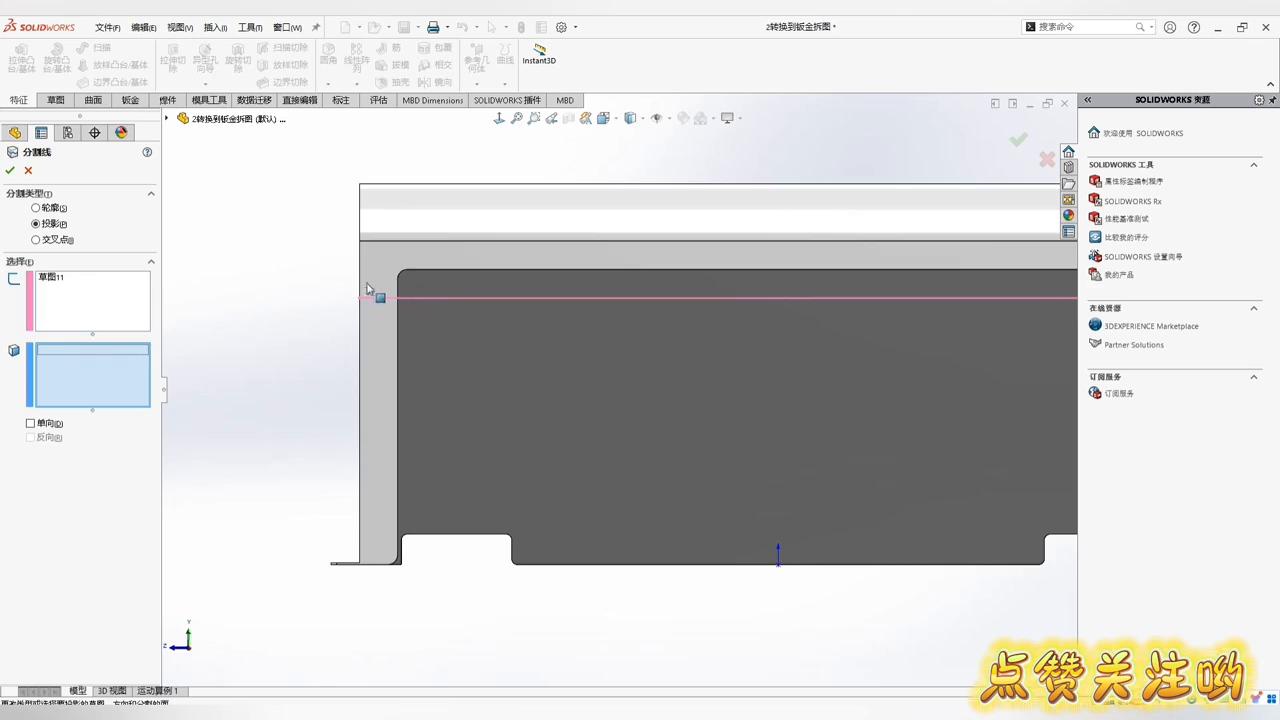

第一, 开启草图, 接着选取直线, 随后绘制一条直线, 进而将其用作分割线, 其距离数值为三十毫米, 之后撤离导头, 再点击特征分割线, 最后是曲线分割线。

线条的分割, 就选取方才所绘制的那条直线, 平面的选择, 则是前后的这个面, 为何要将它进行分割呢? 原因在于它的长度过长, 当进行折弯操作时, 不容易完成折弯动作, 所以要把它分隔开来, 使得上面部分较短的那部分, 与上面的那个面, 以及后面的那个面, 组合成为一个统一的整体。

·在侧面添加这个小小的弧, 再加上下面的折弯令其变为一个整体, 这般总共分成三部分。

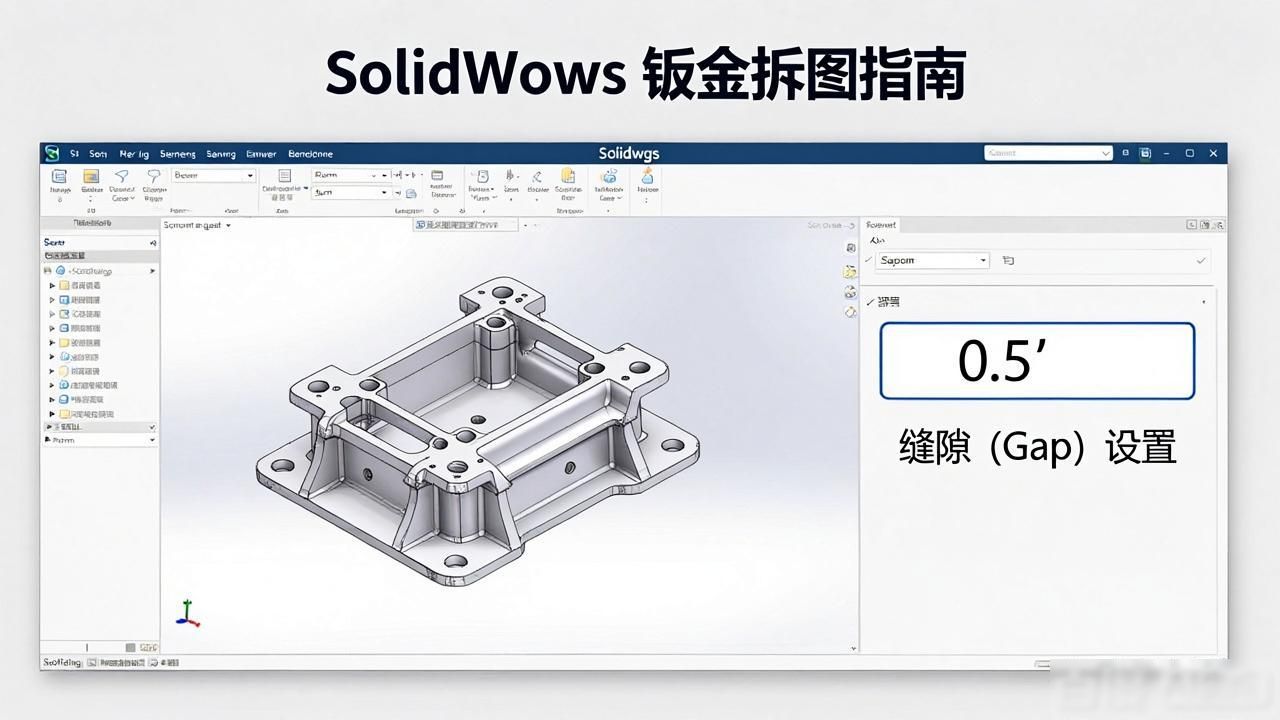

先是再转换到钣金, 接着把所需之处勾出来, 然后保存实体务必勾上, 之后缝隙选零点五, 再之后重合度选一, 最后点击对勾。

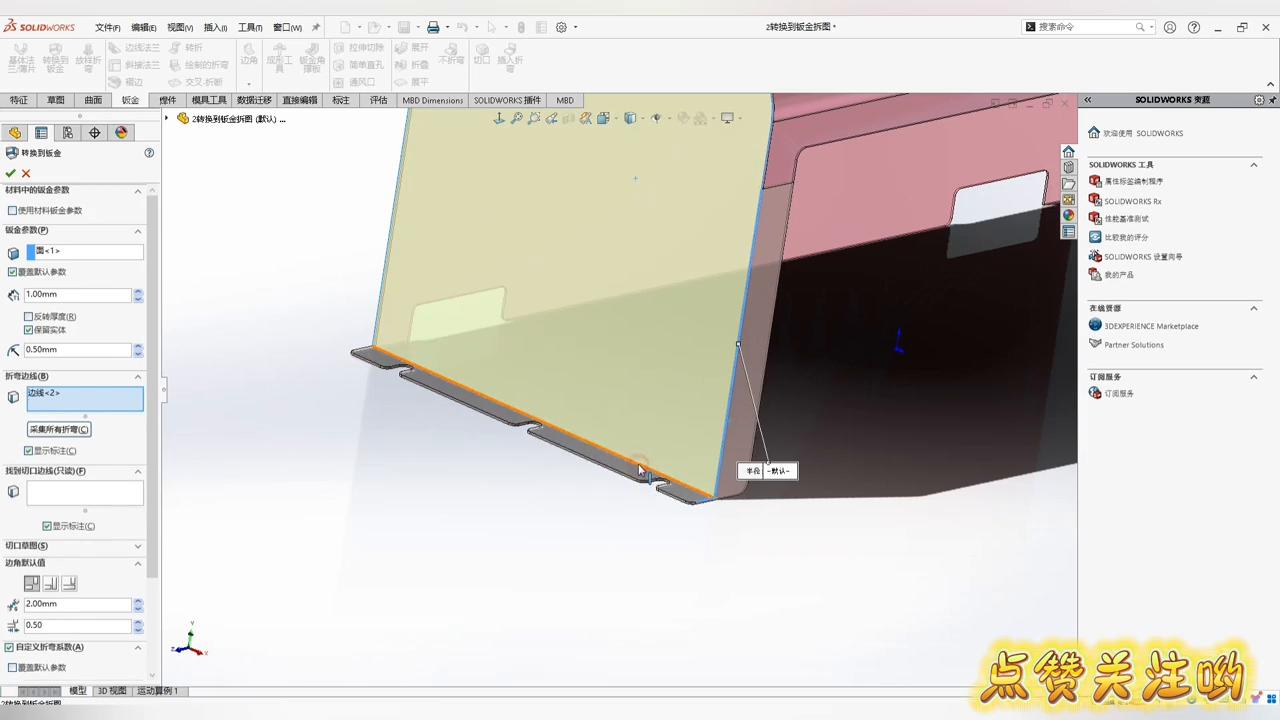

接下来, 点击转化后的钣金, 接着挑选侧面的板, 挑选完毕后, 可千万别忘了点击保留视频it, 若点击不上, 那就再多点击几次, 或者删除后重新点击, 缝隙为零点五一, 大家记住便可, 然后点击对勾。

先记住, 那个最后一面会转换来到视频, 在最后一个时刻, 要把保留史蒂勾给取消掉, 缝隙设定为零点五, 重复去读一, 之后点击对勾就行, 选别的各项的时候得有耐心, 随后点击对勾就成。

这样这一个整体就分成了三部分。

第一部分, 是由小边上部分, 还有上右上后方共同拼合而成的一个完整的总体, 大家, 可以瞅一瞅缝隙, 相互之间不存在干扰, 这是没有缺陷的。

接着瞧这个试题二, 同样不存在问题, 对不? 问题不存在, 不存在相互干涉, 不存在相互重合这种情况就行, 右侧同样不存在问题。

大家是否学会了如此这般的猜图方式, 这乃是生活里面, 生产当中常见的问题, 今天讲到这儿。
