CAD钣金展开图画法

存在着一部分钣金加工厂, 它们承接来自外部的CAD钣金图以进行加工, 因此, 要运用CAD借助手工方式来绘制展开图。

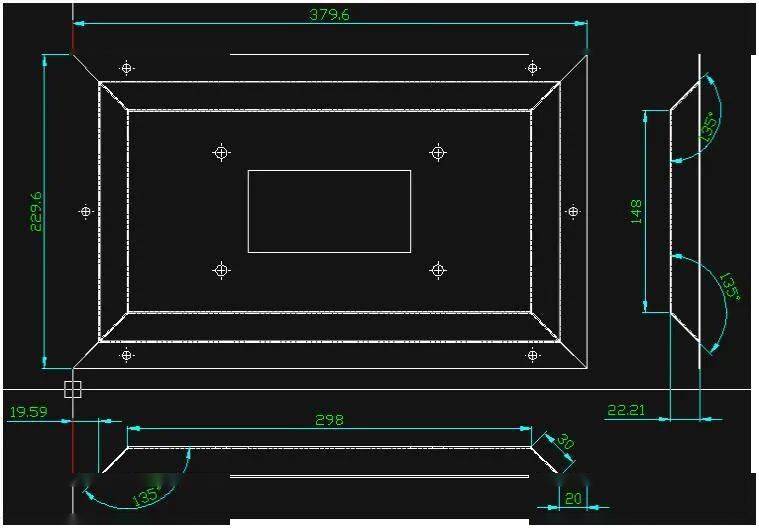

很简易地绘制了一个具备相当代表性的钣金加工而成的部件, 紧接着呈现的是CAD钣金方面的工程图纸。

钣金折弯尺寸做了简单标注, 孔的尺寸则未标注。画展开图时, 要进行1:1复制, 要是纸质版图纸, 依照尺寸画出便可。这里不做详细的介绍。厚度忘标注了, 其厚度是1mm, 材料是SPCC。下面从CAD直接手工展开, 没有CAD的, 要举一反三。学习思路即可。CAD画钣金展开图的第一步是拷贝主视图里的平板部分。

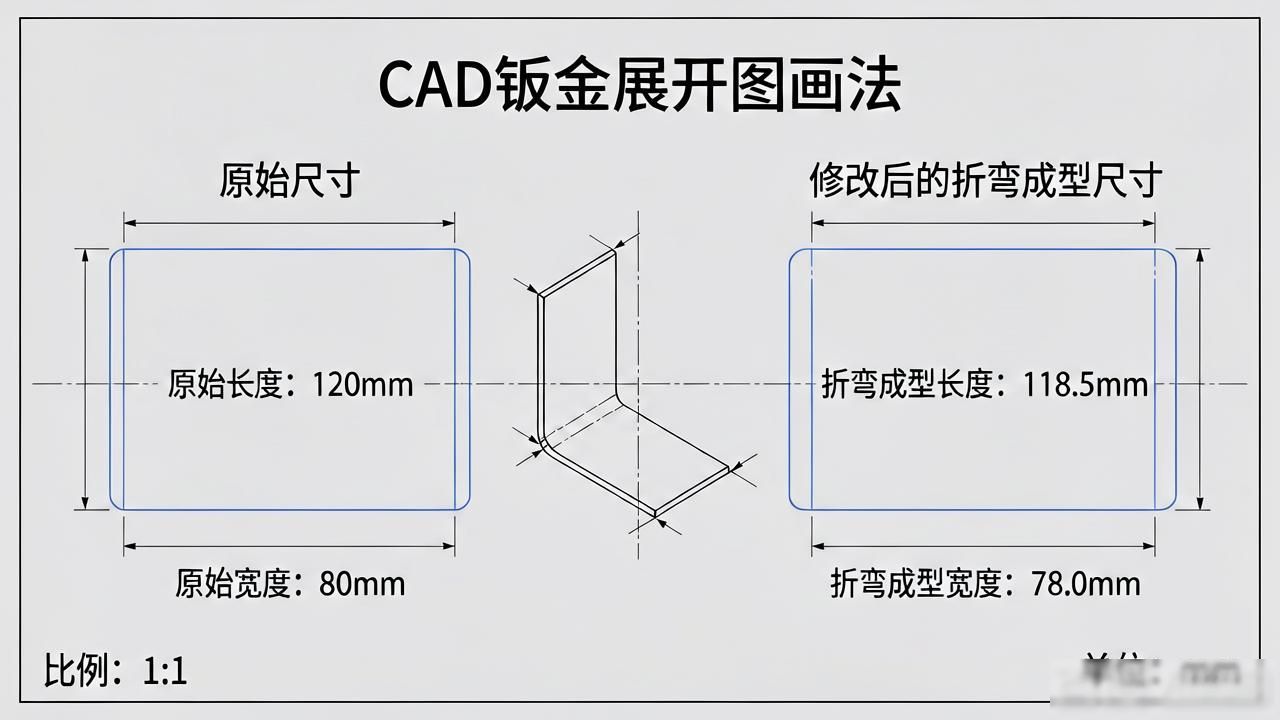

修改外形尺寸为折弯后成型尺寸。

第二步：展开45度斜边。

构思方式是, 去测定出那种斜边呈现折弯状态下的长度, 还要测定出斜边处于直线情形时的长度, 之后把图形连接起来进而形成梯形。

图中，折弯尺寸为30，向四周偏移线，距离30。

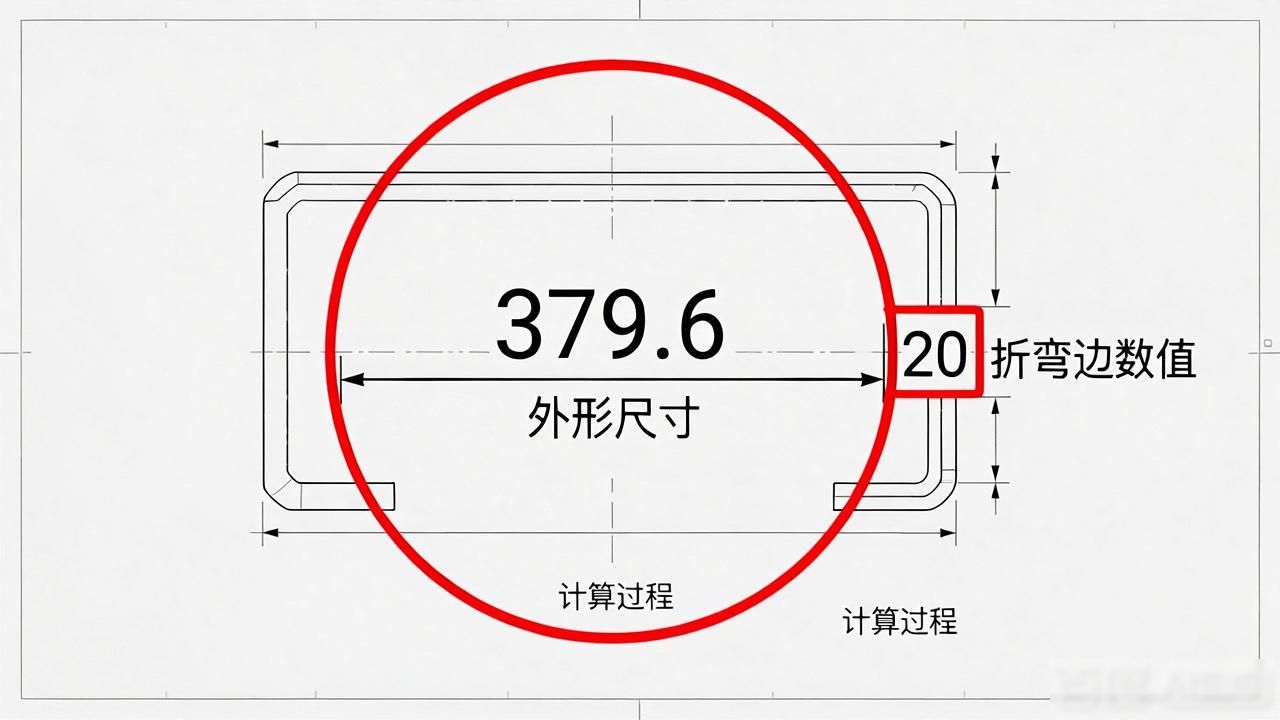

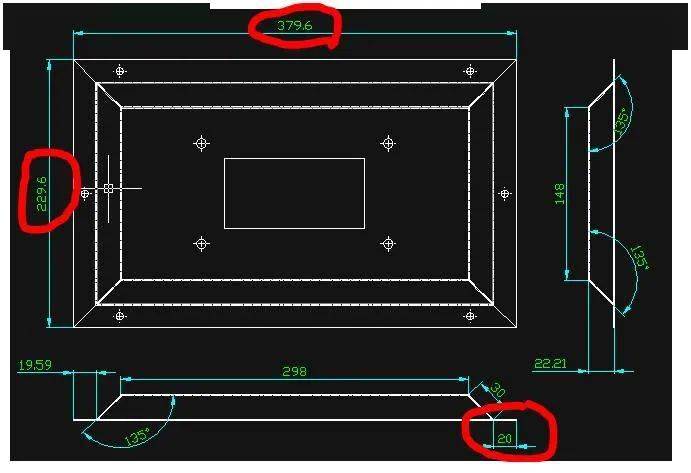

注视那红圈所处位置的尺寸, 鉴于其外形尺寸呈现为379.6 , 且外圈折弯边的数值是20 , 由此计算得出所要绘制的线段长度:

379.6-20-20=339.6

229.6-20-20=189.6

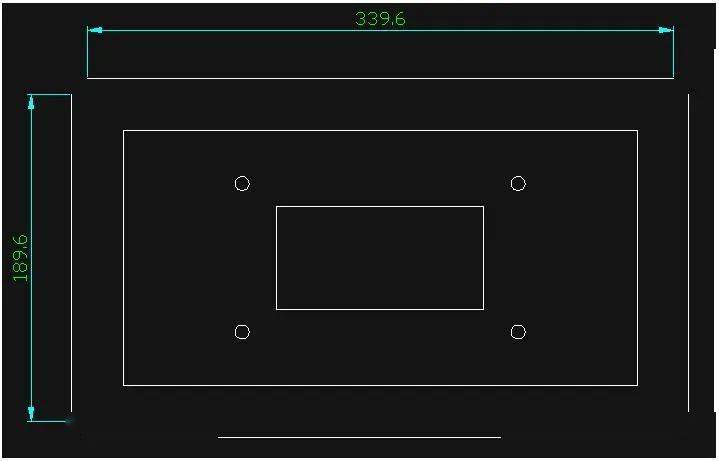

修改四周线段长度为计算的长度，连接四面线段。

一道折弯钣金展开已经完成。

第三步：画出最后一道钣金折弯。有CAD的可直接复制。

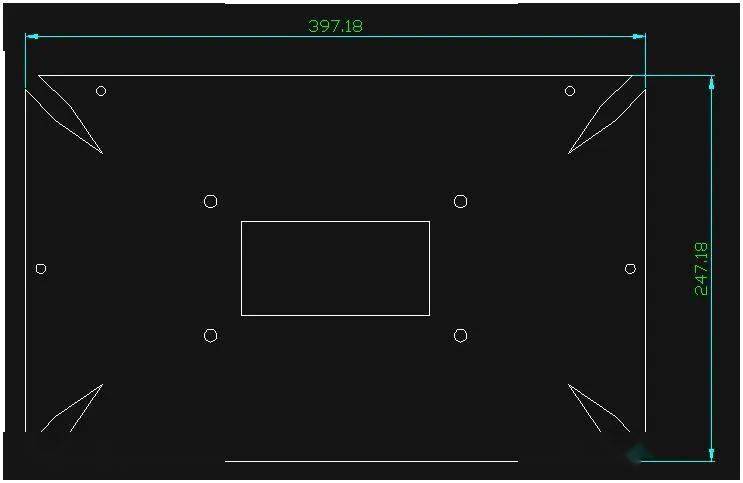

如图所示的情况, 把CAD图当中带有孔的四条边, 复制到展开图之上, 此时这张展开图基本上就完成了, 随后需要下发到车间, 在进行激光加工的时候, 要删除多余的线。

OK，手工绘制的CAD钣金展开图就完成了
