利用3D CAD的钣金零件排版方法

将材料借助激光切割等切割成“展开形状”, 以此按照“弯折线”实施弯折制造, 从而形成的零件就是钣金零件, 它所需的设计技术和通常机械加工零件不一样, 下面针对钣金零件的形态以及利用3D CAD的嵌套方法予以说明。

钣金零件的2种形态

制作所使用的机械零件里, 一般是钣金零件经过“弯曲加工”而成, 不过因为要持续对“展开形状”进行弯曲追加, 所以在它的制造进程当中, 存在“展开形状”以及“产品形状”这两种形态。

展开形状

当作制作“产品形状”的材料, 需左图所示的“展开形状”, 展开尺寸要考虑因弯曲加工引发的塑性变形才进行计算, 而能够运用加工企业的专有技术“折弯表”等。

产品形状

设计部门依据该“产品形状”来开展设计工作, 进行图纸安排, 然而, 为了研讨钣金零件形状能否展开, “展开形状”也是需要予以考虑的。要是运用3D CAD, 那么在零件设计过程中, 能够对“产品形状”与“展开形状”进行切换操作, 同时进行相关工作。

排版

将其称为排版, 是指针对布局展开研讨, 目的在于能从规定尺寸的钣金材料里, 更多地切割出钣金零件的展开形状。因受钣金零件形状的作用, 有时能够切割出较多的零件, 而有时却无法达成。

3D CAD虽没有排版功能，但能够利用组件功能来研究排版。

把钣金零件的那种“展开形状”, 放置于组件之内去排列, 如此一来, 便可以知晓，从有着规定尺寸的钣金材料那儿, 能够得到的零件数量。在本文所涉及的这种情形之下, 能够得到10个钣金零件。

设计变更与排版

思维敏捷的设计工作人员, 会于探讨钣金零件设计变更这件事之前, 向制造部门去取得排版图。之所以这样, 是由于钣金零件出现“形状变更”的情况, 会致使借助排版所得到的零件数量有所减少, 进而直接致使零件成本上升。

就思考一下, 左图所展示的, 处于设计变更里, 存在要追加弯曲的情形。这种情形, 在设计层面, 能够被认定为是一种简单的变更, 然而, 却会给排版带去较大的影响。

先利用3D CAD组件功能去事先创建排版布局, 一旦零件有“设计变更”, 便会立即得到反映。在本文这种情形下, 能确认因追加弯曲, 致使无法从规定尺寸的钣金材料处获取10个零件了。鉴于设计人员可以确认自身设计变更方案的影响, 所以能够研讨其他“设计变更”方法。

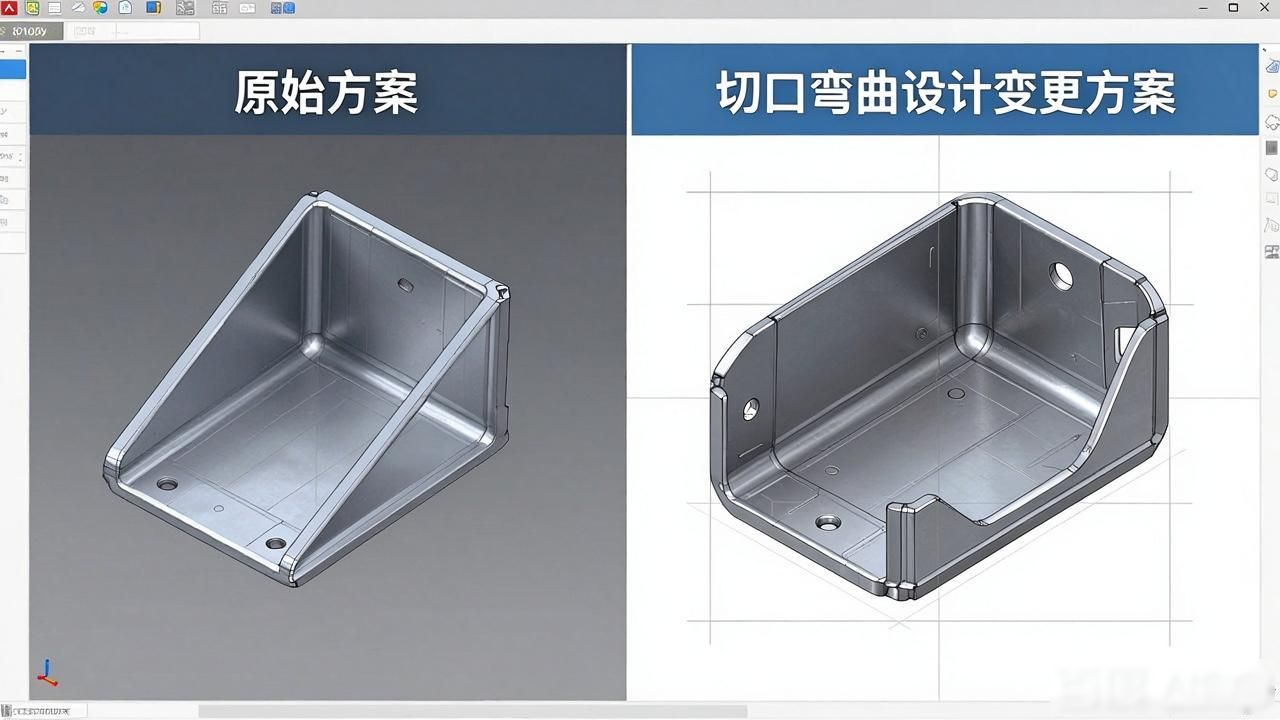

依据上图所展示出来的情形能够知道, 采用那个运用了切口弯曲这种方式的设计变更方案, 是不会给排版造成任何方面的影响的。

总结

利用3D CAD的钣金功能, 可开展有“展开形状”等的钣金零件设计, 此外, 因借助组件功能还能同时间研讨排版, 所以能兼顾成本来设计。
