金林钣金展开软件

1、自主开发软件，简单实用

此软件全系自主研发而成, 能够于简体中文跟繁体中文之间便利地进行转换, 并且在上述提及的操作系统之下予以安装并使用。它既能够独立运作从而绘制出展开图, 又能够连接CAD软件（该软件版本为2002至2009）来绘制出展开图。

2、操作方便，界面友好

本软件的操作具备简便性, 其每一个界面之中均有着极为详尽的阐释说明, 每一个钣金构件均配有示意图片, 用户依据这些阐述说明以及图示便能够便利地运用本软件, 方便且详尽的帮助阐释说明乃是本软件所拥有的一项特色。

3、钣金构件的立体图、构件图和展开图例

在每一种钣金构件里, 有着包括七个类型的存在, 它们分别对应着立体图, 还对应着构件图, 也对应着展开图例, 用户凭借这些, 能够特别直观地去知晓钣金构件的种类, 以及其结构, 进而十分容易地寻找到, 并且选择出所需要的钣金种类。

4、自动生成图形

用户将构件尺寸参数输入进去后, 依照《绘图》操作，就会自动把构件图以及展开图生成出来, 并且会自动给各种相关尺寸进行标注, 用户能够依据自身需求, 对图幅、图形、字号的大小作出调整, 把标题栏内容填写好, 确认完毕便能够用来打印输出。

5、可调用画展开图

该软件是当下世界上极为通行的绘图软件, 能够跟各类数控设备相衔接, 于展开图界面能直接开启2002至2009版本的软件, 在那个软件里绘制出对应的展开图并予以标注, 展开图的轮廓线是多段线, 当中曲线部分全都拟合成为光滑的弧线, 能够输出至数控切割机用于下料, 进而达成钣金下料的自动化操作, 此外还能够在CAD上开展二次绘图, 依照用户的标准及习惯输出所需的图纸。

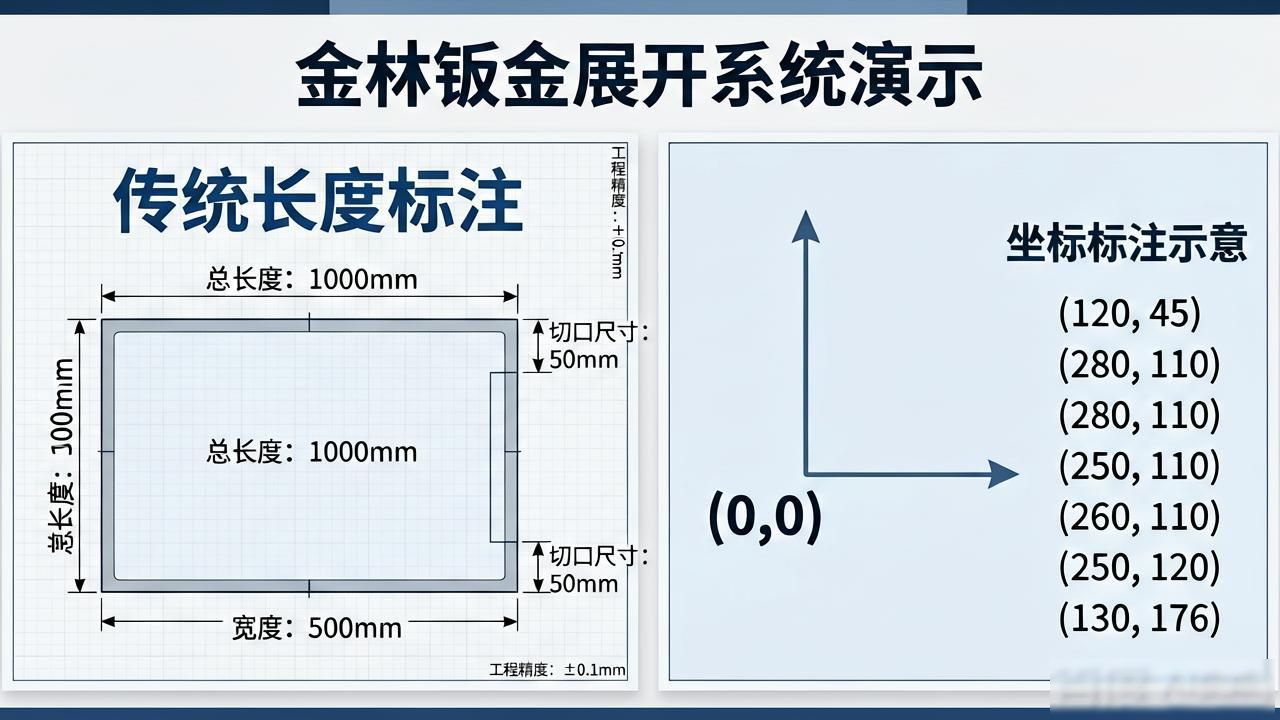

6、展开图有两种标注方式

想要满足各类用户的需求, 展开图的数据存在两种标注形式。一种是传统的长度标注办法, 能让人工在板材上直接进行下料；另一种是坐标标注方式, 是以展开图上的某一个点作为原点来构建直角坐标系, 每一个下料点都借助文本文件标注其坐标, 有利于输入到各类绘图软件里, 还能够减少积累误差。

7、加边功能

为便利使用者运用咬边办法加工金属构件, 增添了加边功能, 于坐标标注展开图状态时, 点击“加边”按钮, 在弹出的窗口里选取“与边线垂直增加宽度”, 输入所需增加的折边宽度以及起始、结束坐标序号, 点击“确认”就能得到加边后的展开图。要是要更改加边数据, 可选择“恢复原来坐标值”, 再点击“确认”按钮, 恢复成原来的展开图, 再重复先前选择和输入参数的动作, 便可获得新的加边展开图。每个构件可输入10段加边曲线，以满足不同构件的要求。

针对CAD版本而言, 要是针对加边的曲线, 要求实现圆滑链接, 那么还能够输入需要拟合的曲线编号, 经过拟合之后的曲线, 是借助多段圆弧进行光滑的连接, 要是不进行拟合的线段, 其点与点相互之间呈现的是直线连接。

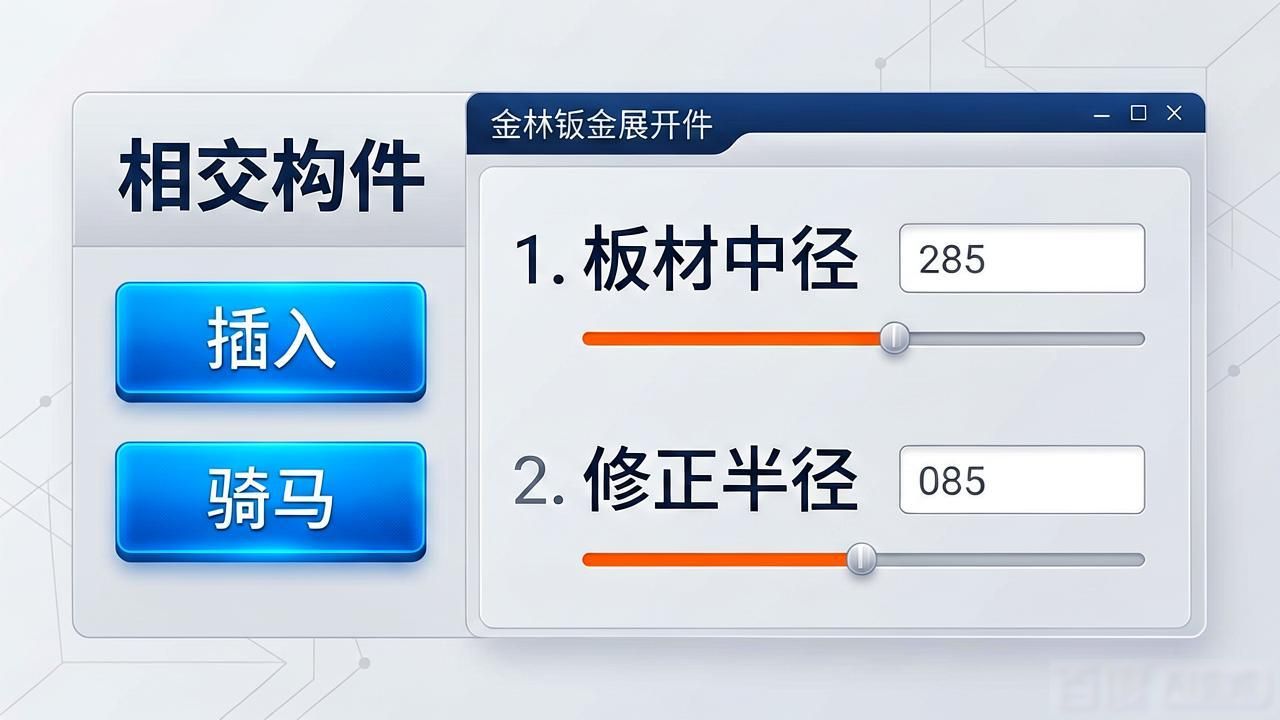

8、有相交方式的选择

考量到要便利使用者在各类加工及输入参数方面的习惯, 特意增添了一些可供选择的功能。针对相交构件而言, 则存在‘插入’以及‘骑马’这两种相交方式以供选择；就圆管对接构件来讲, 存在‘板材中径’和‘修正半径’这两种计算方式可供选择, 如此能够缩减对接焊缝的宽度, 从而提升构件的加工精度。

9、有板材下料和成品管下料方式的选择

有的用户，在加工圆管类构件时, 是先于板材上下料, 接着用卷板机将钢板卷制成圆管, 有的则是于事先卷制好的圆管或者购买的成品圆管之上, 用样板下料后包在圆管上画线下料。为了能适应不同用户的要求, 软件在全部的圆管类构件那里, 增添了“板材下料”以及“成品管下料”这两个选择按钮, 可供客户依据不同的要求去选择。

10、其它功能

软件设有这么一种功能, 它能计算展开图的面积, 这是为了方便用户去计算用料以及核算成本, 在坐标图的上方会显示出当前展开图的面积。另外还有部分构件, 依据客户的不一样要求, 以及同一种构件的不同做法, 分别设置了不同的参数输入方法、大型不可展曲面的不同下料方法、各种蜗壳的不同加工方法, 还有有无补强板等功能的选择, 如此就能适应不同客户产生的各种需求。上面提到的各种选择框都处于输入参数界面的左下方, 请各位用户留意一下, 要选择好了之后再去绘图, 不然很容易出现展开图不符合要求的状况。
