第一分词, 一张平整的金属板材, 经历一系列精密且有序的变化, 然后成为我们生活当中随处可见的机箱, 接着成为机柜, 或者成为复杂构件, 而这背后的旅程, 相较想象而言, 要严谨许多。

起点是一张精密设计图纸, 接着经历编程排料, 随后是激光切割进行精准“裁剪”, 再是折弯机实施“立体塑造”, 之后是焊接连接来“无缝融合”, 最后经过严格检验, 如此一件钣金成品方才诞生。

钣金加工,并非单纯是那种朝着金属板材用上力量, 进而让其产生变形, 以此来做出立体形状的技术, 它更是一整套, 包含了设计、工艺以及制造的, 完整的工业流程啊。

01 旅程总览

要是想弄明白钣金加工, 那首先得掌握住它那完整的逻辑链条。这个逻辑链条开始于一个抽象的设计构想, 紧接着经历一系列物理以及化学转换过程, 最终才会变为一个拥有具体功能的实体产品。

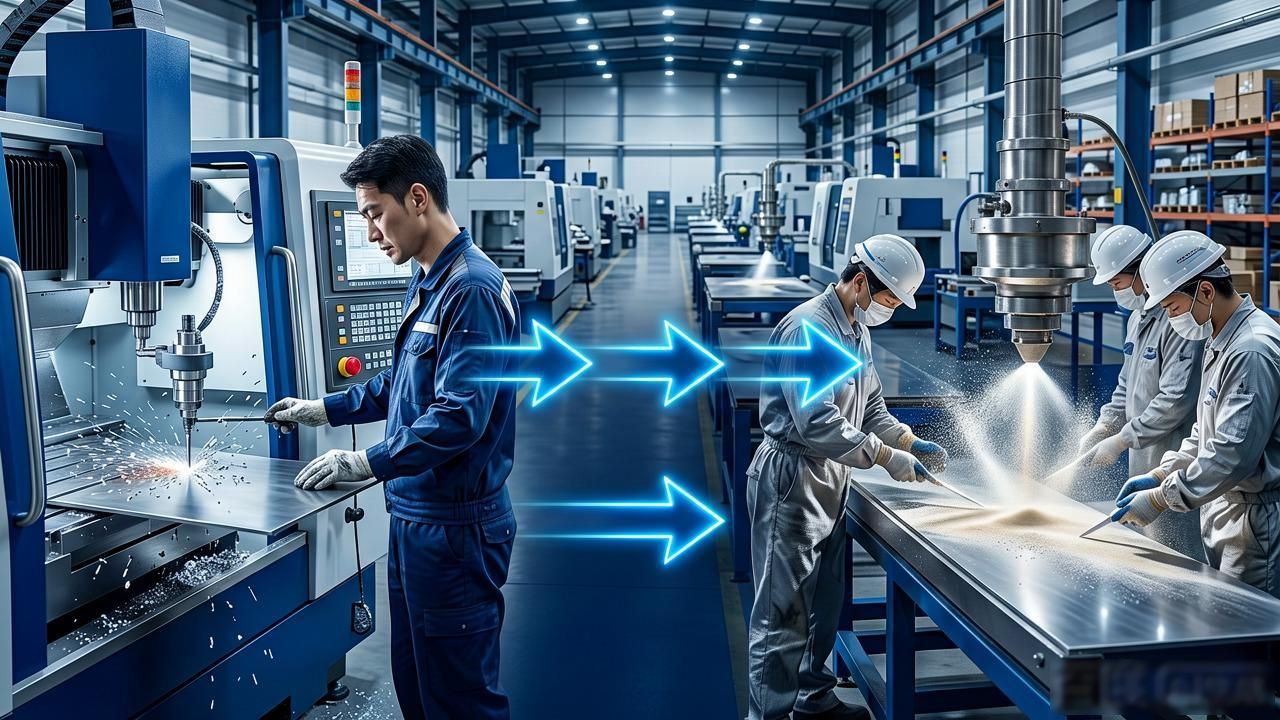

整个加工过程, 不是那种零零散散随意进行随便堆砌的工序, 而是一个各个环节紧密相连、严丝合缝严谨有序的系统。下头这幅图, 清楚明白清晰地描绘出了这一从“图纸走向成品”的核心旅程, 揭示出了每一个关键阶段究竟是怎样做到承接上文并引出下文的。

最终, 经过组装, 再经过严格的最终检验, 确保尺寸符合最初的设计图纸要求, 外观符合最初的设计图纸要求, 性能也符合最初的设计图纸要求, 如此过后, 一件合格的钣金成品才会被允许出厂, 交付到客户手中。

02 旅程起点：设计与编程

加工钣金的首个步骤不是一开始就直接着手金属处理, 而是起始于源自数字世界的精准规划, 设计人士运用3D CAD软件去绘制出产品那最终的立体模型。

这个模型涵盖了全部尺寸, 包含了所有角度与之相关, 具备了所有结构关系, 是后续所有加工活动的只此唯一依据。

立体朝着平面进行关键转换的这个过程——“展开放样”。钣金件是经由平板历经弯曲、连接进而形成的, 所以一定要把3D模型进行“展开”, 通过逆向计算得出加工之前所需要的平板形状以及尺寸。

这一步骤关联复杂的几何计算, 要考量材料厚度, 顾及弯曲半径致使的拉伸或者压缩现象, 也就是所谓的“板厚处理”情况, 以此来保障折弯之后的尺寸精准无误。

展开后的平面图形, 借助“排版”, 被智能化地排列于标准尺寸的金属板之上, 恰似裁剪衣服之际将布料最大化开发利用。

旨在减少材料边角余料进而提升材料利用率的现代软件, 会自动计算最优排版方案, 而这是控制成本的关键环节。排版一经完成, 加工程序就会随之产生, 此程序将指导后续的自动化设备开展精确作业。

03 下料成形：赋予形状

金属板材依据排版图被切割成所需的轮廓。这其中的这一步骤被称作“下料”。它可是赋予工件基础外形的关键所在。主流技术主要有以下几种样式。

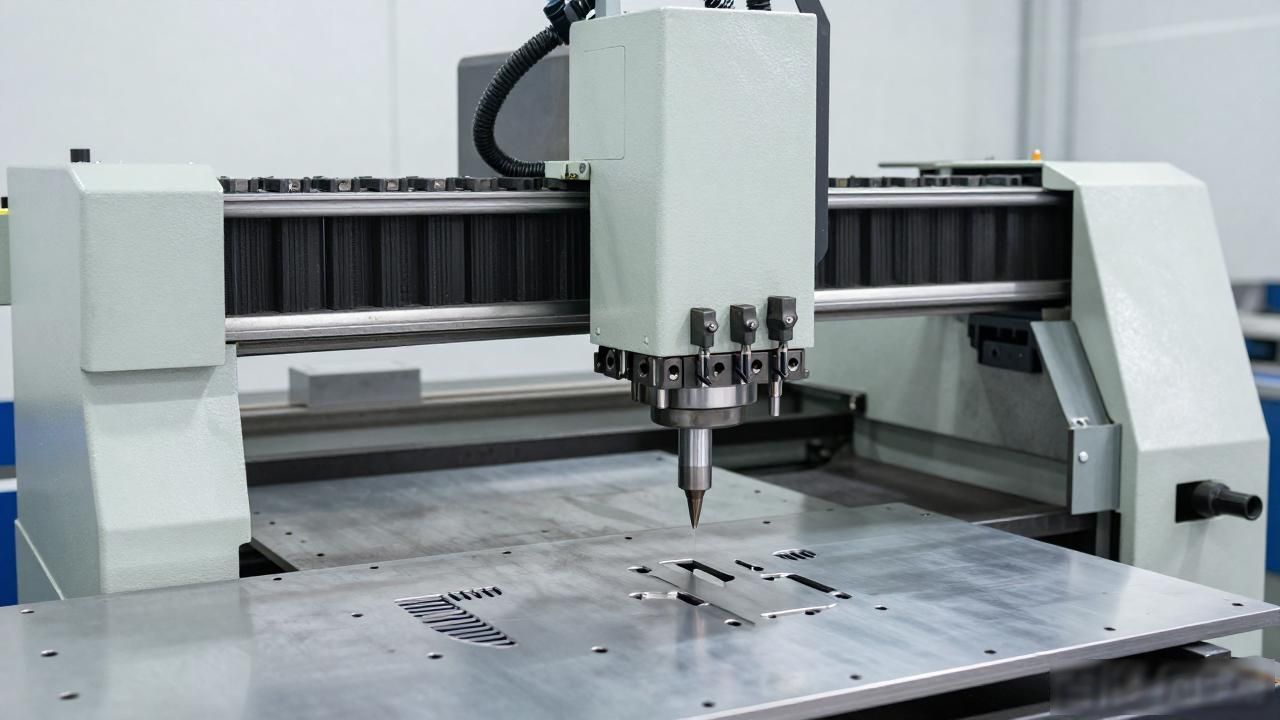

采取高功率激光束去照射材料以便实施激光切割, 使得材料能基于局部呈现瞬间熔融得以汽化一番, 再借助高压气体把熔渣吹走, 进而生成切缝情况。存在一类具备高速切割复杂外形以及较大孔之能力的情况, 其精度是很高的, 灵活性也是很好的。

数控转塔冲床借助设于转塔之上的许多小型模具, 以高速状态对板材施行冲压, 达成冲孔、切边、成型百叶窗等一系列工序, 其格外适宜用于加工具备多数量及小尺寸孔的零件。

为了将效率与能力同时兼顾起来, 更为先进的激光冲床复合机继而应运而生, 它能够于一台设备之上同时实现对激光切割以及冲压成型这二者的完成。

不管运用哪一种方式, 切割边缘都会出现不同程度的毛刺或者熔渣, 所以“去毛刺”成为一道必需的工序, 能够借助手工打磨或者专业的去毛刺机来完成, 以此保证工件边缘光滑、安全。

04 核心塑造：折弯与连接

在将东西切割并转变为平板之后, 要借助“折弯”这一操作来得到三维立体的形状。在钣金加工这个过程里面, 它属于那决定产品最终呈现的那核心工作程序。

在数控折弯机那儿, 操作人员依据程序对工件加以定位, 上模也就是凸模朝着下方施加压力, 致使板材于V形的下模即凹模里产生塑性变形, 进而形成特定的角度。折弯的精度会直接对后续焊接或者装配的难易程度以及整体美观程度造成影响, 得注意了。

仅凭单个一件的零件, 通常得经组合才行得以成就变为完整产品, 于这个时候, “连接”这一工序就显得极其关键重要。焊接属于最为主要的具备永久性特质的连接方式, 借助加热手段让金属接头的部位呈现熔融状态, 随后冷却下来结合进而在一起。

TIG 焊（氩弧焊）是常用的, 这种焊接的强度是高的, 密封性也是好的, 然而它对操作者技能设置的要求具备高度性, 并且热输入量较大容易致使工件产生变形了。而激光焊接热量的集中程度是高的, 产生的变形是小的, 更方便于达成自动化, 正逐渐变得越发普及起来了。

存有需要进行拆卸的部位, 还有焊接难以去实施的部位, 针对这些部位, 会采用螺纹连接这种方式, 还会采用铆接这种机械连接方式。

05 最终修饰：表面处理与检验

截至目前, 产品的功能架构已然完成了, 不过鉴于要获取更为优质的外观表现, 以及具备更强的耐腐蚀性, 或者拥有某些独特的表面特性, 故而还务必开展“表面处理”这一操作。

喷涂, 这是极为常见的一种处理方式, 它涵盖喷漆, 以及喷粉也就是喷塑, 它能够给产品予以丰富多样的颜色挑选机会, 并且可以建构起优良的保护层。

如镀锌这一电镀方式, 镀铬这一电镀方式, 镀镍这一镀锌方式, 会借助电解原理, 在工件表面形成一层金属镀膜, 其主要起到的作用是防腐以及装饰作用。

铝合金件, 经阳极氧化处理, 能生成坚硬的氧化膜, 提升耐磨耐蚀性, 还能够借助染色, 得到各种色彩。

最终, 于“检验”这一工序里, 所有经历了各加工环节最后所形成的成果, 将会接受最终的判定裁决。那些从事质量检验工作的人员, 会运用诸如卡尺、角度尺这类工具, 面对原始设计图纸, 针对成品的尺寸、孔眼位置、角度等方面, 逐个地开展测量并进行检查了。

与此同时, 外观方面出现的划痕, 凹坑, 涂层质量等同样处于目视检查的范围之中。唯有完全契合标准的钣金件, 才会被准许包装后出厂, 进而交付给客户。

当一个精密的服务器机柜被安置进数据中心时, 当一个坚固的汽车部件被装配到流水线上时, 它们就完成了从二维蓝图到三维实体的复杂旅程。

编码赋予灵动之魂, 切割描绘形状边缘条理状态, 弯折塑造坚实架构质地, 焊接汇聚形成完整统一个体, 最终借由表面处置赋予外在表层物质, 于严密核实的注视目光眼眸之下获取准许出厂的许可凭证。

这趟旅程的每一个环节, 都不容许存在丝毫的差值, 只因现代工业世界的精密运行, 依靠的是无数个, 从图纸里精确走出的金属生命。
