轴类零件属于机械传动系统里的核心元件, 其几何精度, 直接决定了整个设备的运行效率, 表面质量, 决定了稳定性, 材料性能, 决定了寿命。这类零件加工不是简单的车削成型, 而是融入了材料科学的系统性工程, 是精密机械的系统性工程, 是数字控制技术的系统性工程。对轴类零件加工工厂进行探秘, 实际上是审视现代精密制造流程的底层逻辑, 是审视技术演进方向。

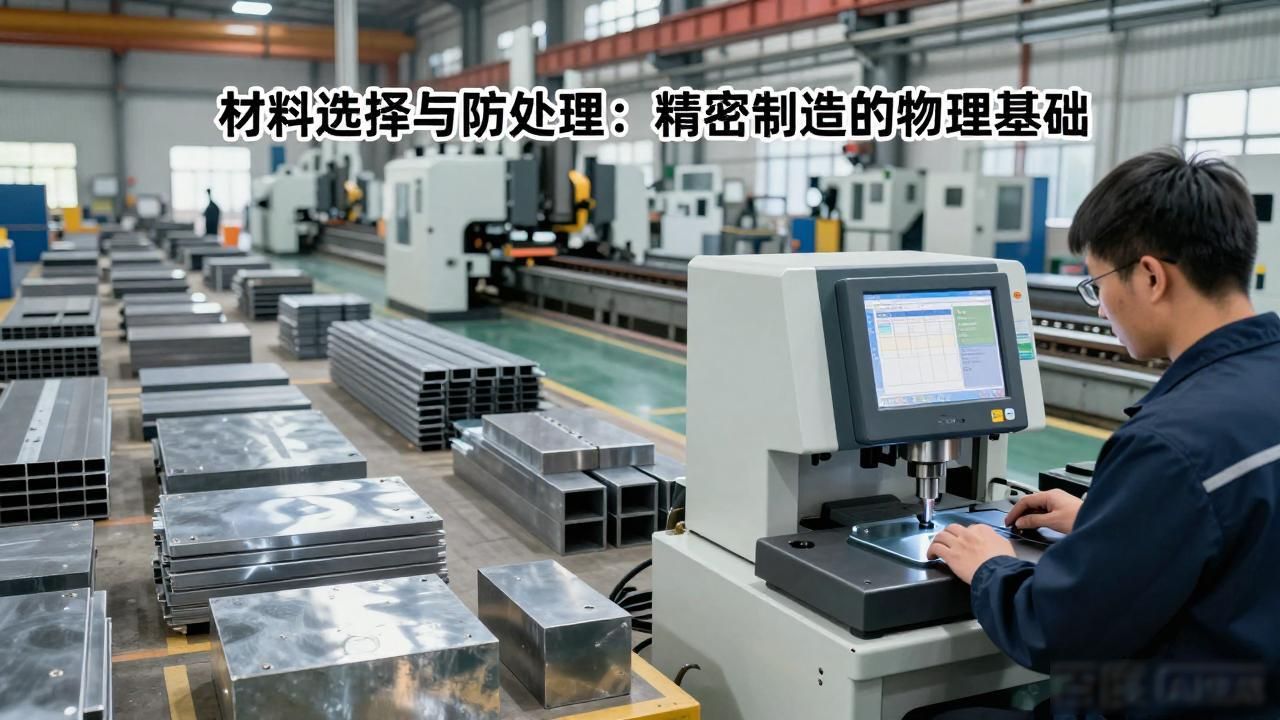

01材料选择与预处理：精密制造的物理基础
制造流程开始的地方不是机床, 是材料自身。轴类零件所具备的功能使得其材料要有高强度, 还要有良好的耐磨性能以及抗疲劳性能。常见的材料有中碳钢, 还有合金钢, 另外还有不锈钢。材料进入工厂之后, 首先要做严格的化学成分检验, 并且做金相组织检验, 以此保证它符合设计标准。
在预处理里头, 核心的环节为锻造与正火, 锻造借助塑性变形初步塑造出毛坯, 还打碎掉铸态组织里的粗大晶粒, 进而形成更为致密的纤维流线, 以此提升材料的力学性能, 紧接着进行的正火处理, 其目的在于让锻造后不均匀的组织变得均匀, 并细化晶粒, 消除其中的内应力, 从而为后续的机械加工提供一个稳定且一致的基体, 而这一阶段的质量控制, 给后续所有精密工序奠定了可预测的物理基础。
02粗加工与半精加工：余量的系统性规划
粗加工的任务, 是要快速地去除掉大部分的加工余量, 从而让工件去接近最终的形状。在这个阶段，通常会使用功率大、刚性好的普通车床或者数控车床, 并且采用较高的切削参数。这里的关键点, 在于加工余量的系统性规划。要是余量过大, 就会增加后续工序的负荷以及成本；要是余量过小, 那么可能就无法完全消除前道工序留下来的误差或者表面缺陷。
粗加工与精加工之间存在着半精加工这一过渡环节, 其目的并非仅仅是进一步去除余量, 更为关键的是要为精加工工序打造出一个尺寸稳定、余量均匀的基准, 比如说, 在半精加工阶段会把中心孔的精修工作加以完成, 这是由于后续的诸多工序, 像是磨削等, 都将把中心孔当作定位基准, 在此阶段还会针对需要淬火的轴颈部位预留出精确的热处理变形补偿余量。
03热处理：性能赋予与变形控制
这是赋予轴类零件最终使用性能关键环节的热处理, 并非简单辅助工序。对于需要高硬度与耐磨性的轴颈, 常采用像是感应淬火这样的表面淬火, 或者渗碳淬火工艺。感应淬火借助快速加热表层随后迅速冷却, 让表层获取高硬度的马氏体组织, 然而心部依旧保持较好韧性。
这个环节运用创新技术面临的难题在于变形把控, 加热进程跟冷却进程里存在的不均匀状况必定会致使工件生成弯曲情况或者出现尺寸变动, 热处理工艺参数开展设定依据材料特性、工件形状来展开精准算及模拟得出, 热处理结束后把工件的硬度、硬化层深度同变形量进行多方面百分之百检测得到的数据会反馈到前面的余量设计以及后续的校正流程与精加工工序。
04精加工：精度与表面完整性的达成

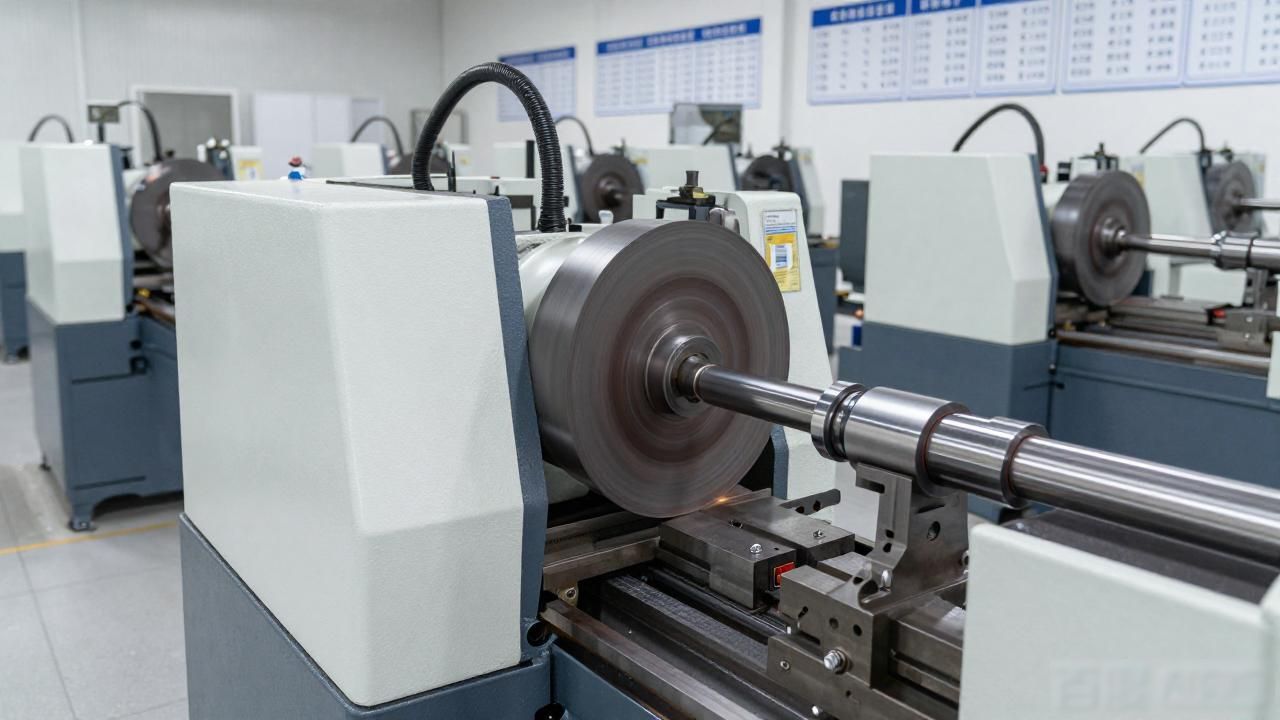

这个阶段直接决定零件最终精度与表面质量, 它是精加工阶段, 其中磨削是主导工艺, 外圆磨床、无心磨床等设备借助高速旋转的砂轮对工件进行微量切削, 其技术核心在于工艺系统的刚性、热稳定性以及砂轮微观切削刃的保持能力。
磨削精度的实现依赖于多重因素：
1、 关于机床, 其几何精度以及动态稳定性方面, 机床主轴所具备的回转精度、导轨呈现出的直线度, 乃是确保工件圆度、圆柱度能够得以保证的基础前提条件。
2、 砂轮的挑选跟修整方面, 砂轮所存有的粒度、硬度以及结合剂, 要和工件材料达成匹配状态。定期进行的金刚石修整, 能保证砂轮拥有锋利的微观切削刃以及准确的宏观形状。
3、 切削工件, 被冷却, 所使用的切削液, 冷却砂轮, 防止热变形, 防止烧伤, 冲洗切屑, 起到润滑作用, 直接影响表面粗糙度。
4、 把在线测量系统或者工序间所进行的精密测量, 给到机床促使其获得补偿数据等测量反馈与补偿行为, 从而构建起“加工 – 测量 – 补偿”这样形式的闭环控制。
若有更高精度要求, 会采用超精加工或者研磨工艺。这些工艺运用细粒度的磨具或者磨料, 凭借更低的压力以及复杂的运动轨迹, 主要用来改善表面微观形貌, 降低表面粗糙度值, 甚至还会形成有益的表面纹理以此利于润滑。
05辅助工序与最终检验：功能实现的保障
在主要的切削工序结束之后, 一系列的辅助工序对于零件功能的达成是极为关键重要的。键槽以及花键的加工是需要专用铣床或者拉床的, 以此来保障其对称度、尺寸精度以及和轴线的平行度。螺纹加工是需要对中径、牙型角等参数进行控制的。这些特征的精确定位以及加工, 使得轴与其他零件（像是齿轮、联轴器）的正确装配以及动力传递得到了确保。
所谓最终检验, 乃是制造流程里能够起到最终裁决作用的环节。其检验项目可不单单局限于简单的尺寸测量, 而是涵盖诸多方面, 比如, 要运用圆度仪以及轮廓仪去检测几何形状精度, 要借助粗糙度仪检测表面微观质量, 要采用超声波或者磁粉探伤检测内部与表面裂纹, 对于高速轴而言, 还得进行动平衡测试, 也就是通过去除或者增加质量的方式来校正不平衡量, 以此防止运行期间产生有害振动。举例来说, 在像此类的专业制造企业当中, 其检测中心一般配备有三坐标测量机、光谱分析仪等高精度设备, 目的在于确保能够做出数据化的、全参数的合格判定。
06技术创新的多维渗透

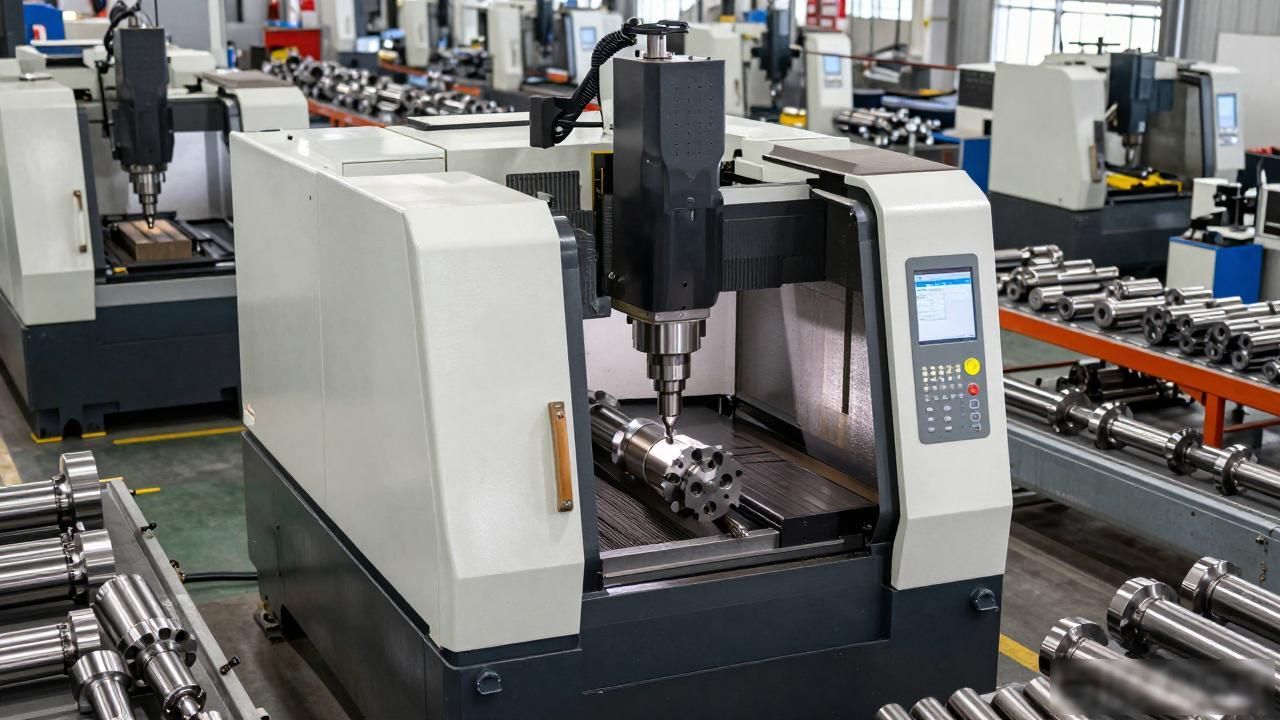

技术上面的创新, 并非在没有关联的情况下单独呈现在单个设备里面, 而是会渗透到制造流程当中的每一个环节里。在加工单元这个层面, 复合加工中心达成了车、铣、钻、攻丝等多种工序的整合, 减少了装夹的次数, 提升了位置精度以及效率。
在工艺方面, 硬车技术是一种“以车代磨”的工艺, 它运用超硬刀具, 像立方氮化硼, 来对淬硬钢实施精加工, 在特定情形下能够得到能与磨削相媲美的精度以及表面质量, 并且更为环保高效。微量润滑技术借助精确把控极少量润滑油的喷射, 在确保润滑冷却效果的同时大大削减切削液的使用以及处理成本。
于系统层面而言, 订单、工艺规程、设备状态以及质量数据, 由制造执行系统予以集成和流动。传感器所采集的实时加工数据中, 像切削力、振动、温度这些, 能够用来开展工艺优化以及预测性维护, 以此防止批量质量问题的出现。数字孪生技术把与物理制造流程彻底对应的模型, 在虚拟空间加以构建, 进而进行工艺仿真以及优化, 于实际加工之前, 对潜在的变形、干涉等问题予以预测并解决。
07流程视角下的制造本质
探究轴类零件精密制造流程, 发现现代工厂核心能力, 从具备先进单机设备, 转变为对全流程系统性误差予以控制, 以及对物质流、信息流施行协同管理的能力。每一道工序, 都是针对前序工序成果进行再度处理与修正, 并且为后续工序确定新的基准。材料学以及热力学, 还有机械动力学、测量学与信息技术, 在此深度交融。
技术创新的方向明确地朝着两个维度去指, 其一为“融合”也就是借由工序集成、数据贯通来削减界面损耗, 进而提升整体确定性与效率, 其二是“精准”, 就是在微观尺度方面更精准地把控材料去除、相变与能量输入, 以此获取更优的表面完整性与性能。一个轴类零件的最终品质, 是其经历的整个制造系统综合能力与稳定性的物质化呈现, 不只是最终检验台上的测量读数。
