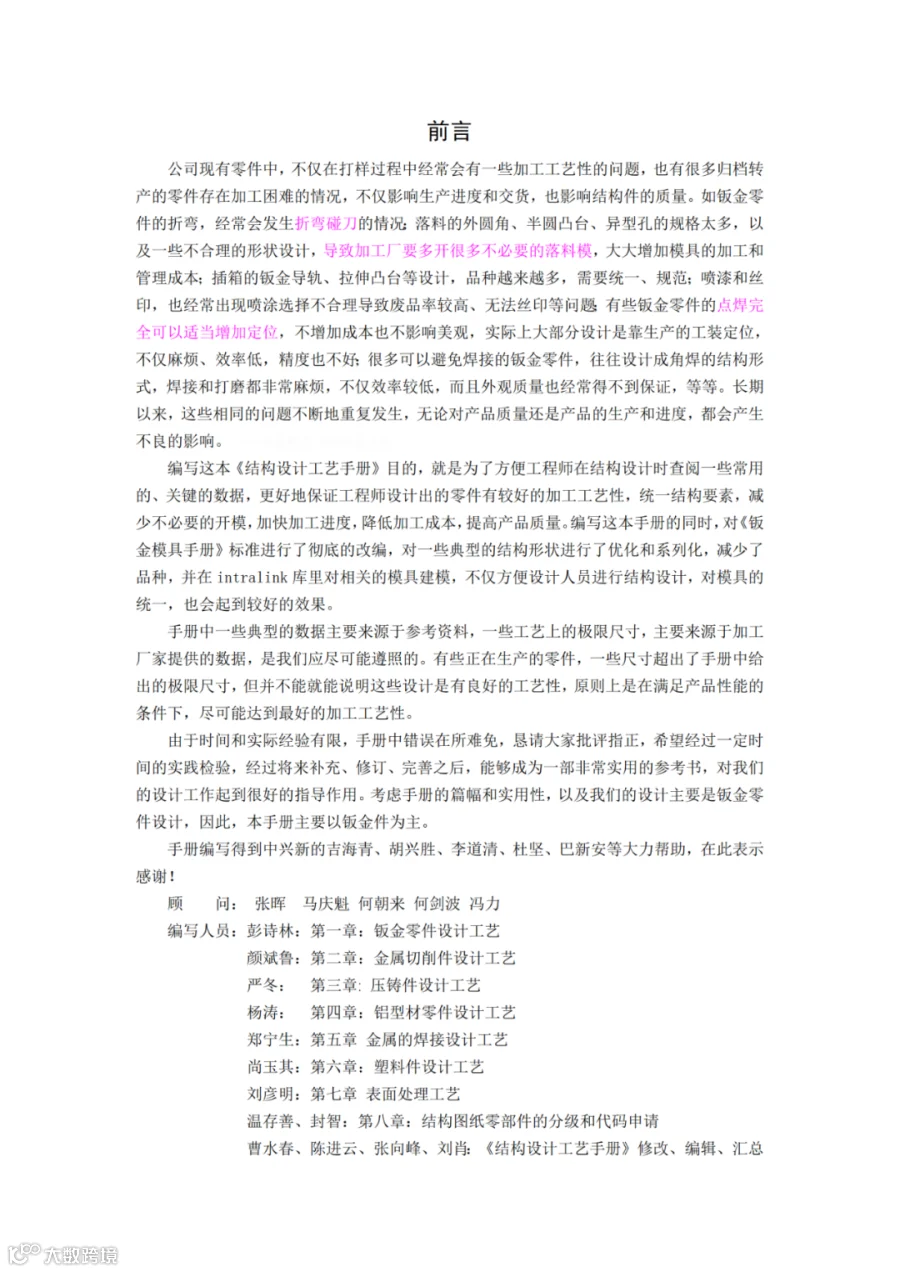

钣金件结构工艺设计手册.pdf（免费下载）

钣金件凭借重量轻、强度高、成本低的特点, 在汽车、家电以及设备外壳等领域得到广泛应用, 然而要是设计当中忽视工艺特性, 就容易致使折弯开裂、装配困难或者成本上升, 本文从设计原则、材料选择、结构规范以及工艺适配这四个方面入手, 系统地梳理有关钣金结构设计的关键要点, 以此帮助提升可制造性以及产品可靠性。

一、设计的核心原则是要兼顾性能与工艺, 此情况下钣金件是需要满足强度与刚度要求的, 要避免出现过度设计的情形。比如说设备外壳能够通过增设加强筋来提升刚度, 而不是仅仅去增加板厚。实践已经表明, 2mm钢板的加筋结构跟4mm无筋结构相比较, 成本降低了30%, 重量减轻了40%。与此同时要确保折弯、冲孔等工艺具备可行性, 要避免出现封闭结构等那样不可加工的设计。既要兼顾装配与维修, 结构设计就得预留装配空间, 像螺丝孔周围至少要保留15mm操作空间来适配扳手；卡扣连接应设置可以拆卸的缺口。易于损坏的部件, 像是面板、接口板这类, 适宜采用能够拆卸的结构, 以此防止通过焊接来进行固定导致要整体更换。在兼顾批量以及成本的情况下, 当进行批量生产的时候, 应当尽可能去整合零件, 减少焊接的工序；要统一非标准的结构尺寸, 比如把所有的功能孔都统一成为直径5毫米的圆孔, 避开直径5毫米与直径5.5毫米的混用情况, 降低模具更换的频繁程度, 提高生产的效率。二、材料的选择, 常用的材料包含冷轧钢也就是SPCC、镀锌钢也就是SGCC、不锈钢也就是304/316以及铝合金也就是5052/6061, 选择材料需要结合使用的环境与工艺的需求:

留意, 对于折弯件而言, 其板材的厚度通常不会超过6mm, 目的在于防止出现开裂的情况；而对于冲孔件来讲, 其厚度应当不小于孔径的1/3（就像φ6mm的孔所对应的板材厚度要≥2mm）, 以此来避免孔壁发生变形。

三、常被见到结构设计规范, 其一为, 折弯而成的结构, 其二是, 冲孔所形成的结构, 其三有, 加强筋的设计方式, 其四乃, 焊接而成的结构, 其五为, 翻边生成的结构。

综上所述, 钣金结构设计的关键之处在于“使设计可得以实施落地”, 即在性能可以被满足的状况之下,要把工艺可行性以及成本控制进行充分的考量。只有掌握材料特性, 掌握结构规范, 掌握工艺匹配要点, 才能够达成“易于制造、方便使用、价格低廉”的高效设计目标。
