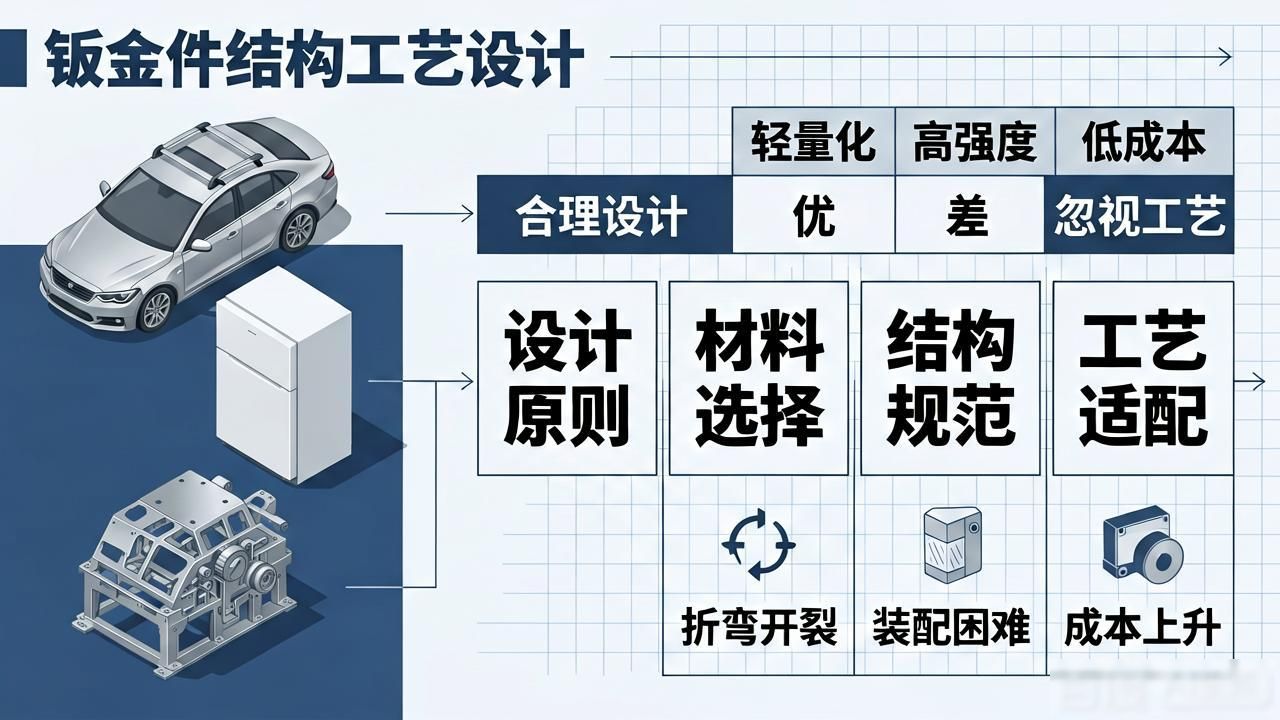

在汽车、家电以及设备外壳等诸多领域当中, 广泛应用着钣金件的原因是其具备重量轻、强度高以及成本低这些特性, 然而一旦有关设计忽视了工艺特性, 那么就极容易引发折弯会出现开裂情况, 或者是造成装配变得困难, 甚至还可能致使成本有所上升。在这篇文章里, 是从设计原则、材料选择、结构规范以及工艺适配这四个方面出发的, 对钣金结构设计的关键要点进行系统地梳理, 以此来帮助提升可制造性以及产品的可靠性。
一、设计的核心原则要兼顾性能与工艺, 钣金件必须满足强度与刚度要求, 要避免过度设计, 比如设备外壳能够通过增设加强筋来提升刚度, 而不是仅仅增加板厚, 实践显示, 2mm钢板加筋结构和4mm无筋结构相比, 成本降低30%, 重量减轻40%, 同时要确保折弯、冲孔等工艺的可行性, 防止封闭结构等不可加工设计, 兼顾装配与维修的结构设计要预留装配空间, 像螺丝孔周围起码得保留15mm操作空间来适配扳手, 卡扣连接要设置拆卸缺口。宜采用可拆卸结构的易损部件, 像面板、接口板这类, 要避免因焊接固定致使整体更换。批量生产时, 应兼顾批量与成本, 尽量整合零件, 减少焊接工序；统一非标结构尺寸, 把所有功能孔统一成φ5mm圆孔, 防止φ5与φ5.5mm混用, 降低模具更换频率, 提升生产效率。常用材料有冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 该选材得结合使用环境与工艺需求:

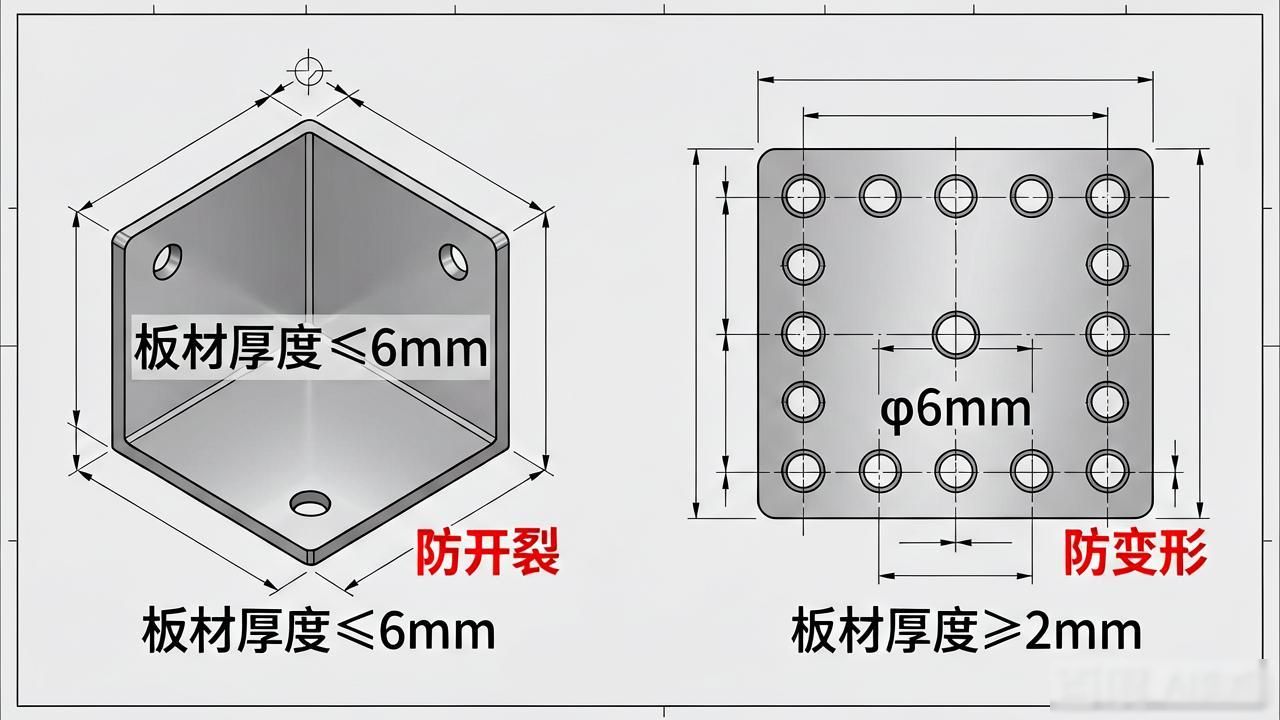

需要留意, 对于折弯件而言, 其板材的厚度通常不会超过6mm, 以此来防止出现开裂的情况 ；有冲孔件的话, 其厚度应当不小于孔径的1/3 ,就像φ6mm孔所对应的板材厚度要≥2mm一样, 进而避免孔壁发生变形。
三、有常见的结构设计规范, 其一关乎折弯结构, 其二涉及冲孔结构, 其三是加强筋设计, 其四为焊接结构, 其五乃翻边结构。

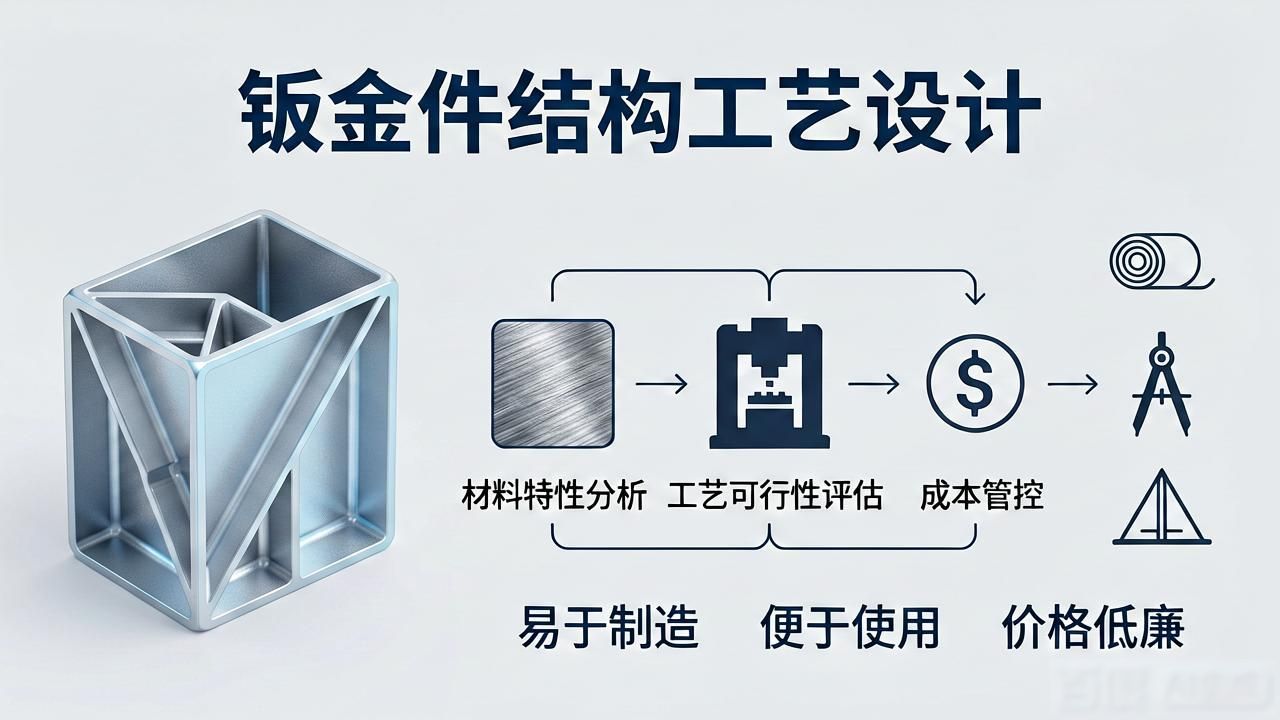

综上所述, 钣金结构设计的关键之处在于“使得设计能够实际落地”, 即在满足相应性能的状况下, 全面充分地考量工艺方面的可行性以及成本的管控, 掌握材料所具备的特性、结构规范以及工艺匹配的要点, 才能够达成“易于制造、便于使用、价格低廉”的高效设计目的。
