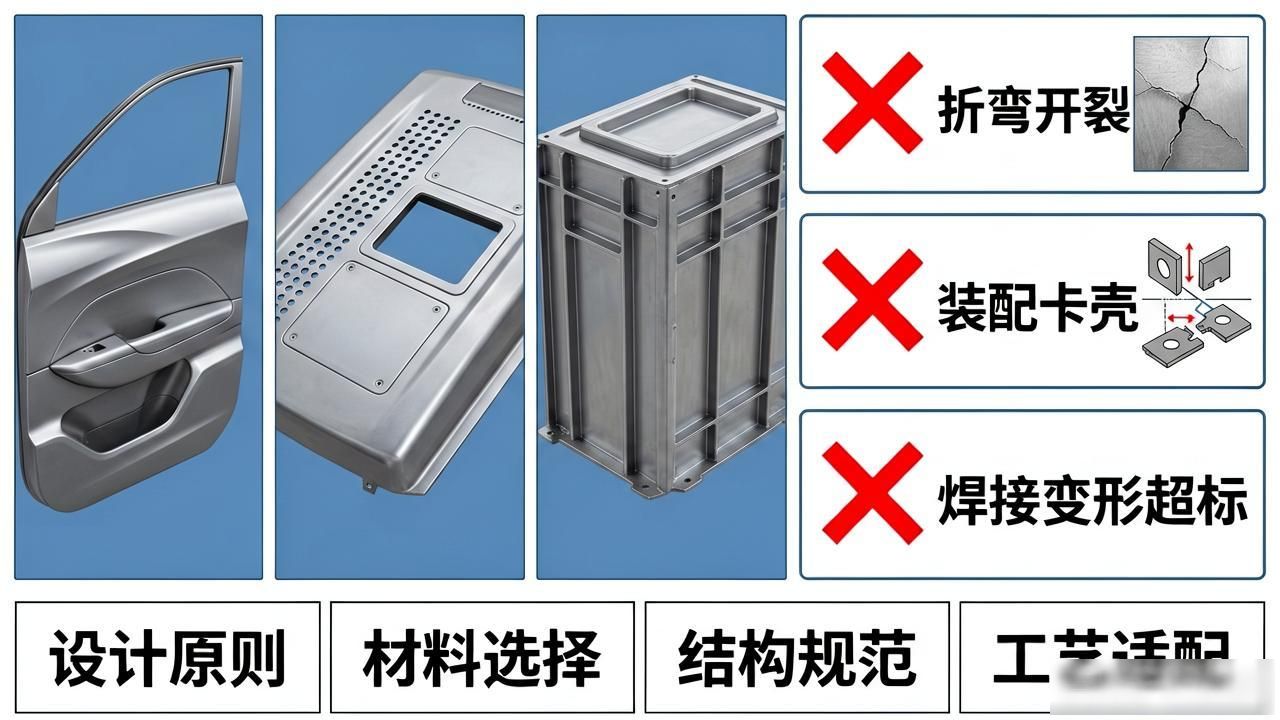

钣金件凭借重量轻的特性, 强度高的优势, 成本低的长处, 在汽车、家电、设备外壳等领域得以广泛应用。然而, 诸多设计由于忽略工艺特性, 致使生产时出现折弯开裂的状况, 装配卡壳的问题, 甚而增加制造成本。今日从设计原则、材料选择、结构规范、工艺适配这四个维度, 归纳钣金件结构工艺设计的核心知识点, 助你避开常见的坑。

一、设计核心原则

既能照顾到性能方面, 又要兼顾工艺要求: 对于钣金件而言, 它必须要满足强度以及刚度方面所需条件, 然而又绝对不能进行过度设计。举例来说, 设备的外壳需要具备抗冲击的能力, 这种情况下, 是可以凭借增加加强筋的方式来逐步提升刚度的, 而不是一味地去增厚板材（2mm钢板加筋的结构比4mm无筋结构成本低30%, 重量轻40%）；与此同时, 还要考虑到折弯、冲孔等工艺的可行性, 防止设计出那种没办法加工的封闭结构。

既要考虑装配方面, 又要顾及维修方面: 在进行结构设计时, 需要预留出装配的空间, 比如说螺丝孔之间的间距, 要让其所适配的扳手能够进行操作, 至少得留出 15mm 的扳手操作空间, 对于卡扣连接而言, 需要设计出拆卸的缺口；在维修时候, 容易损坏的部件, 像是面板、接口板等, 应该采用可以拆卸的结构, 防止因为焊接固定而致使整体需要进行更换。

在进行生产时要兼顾批量与成本, 当进行批量生产之际, 要尽可能地减少工序, 比如把多个零件整合成一体的方式来减少焊接工序；对于非标结构要控制数量, 就如同把相同功能的孔位统一尺寸, 像全部采用φ5mm圆孔, 而不是φ5、φ5.5mm混排的情况, 以此降低模具更换频率。

二、材料选择

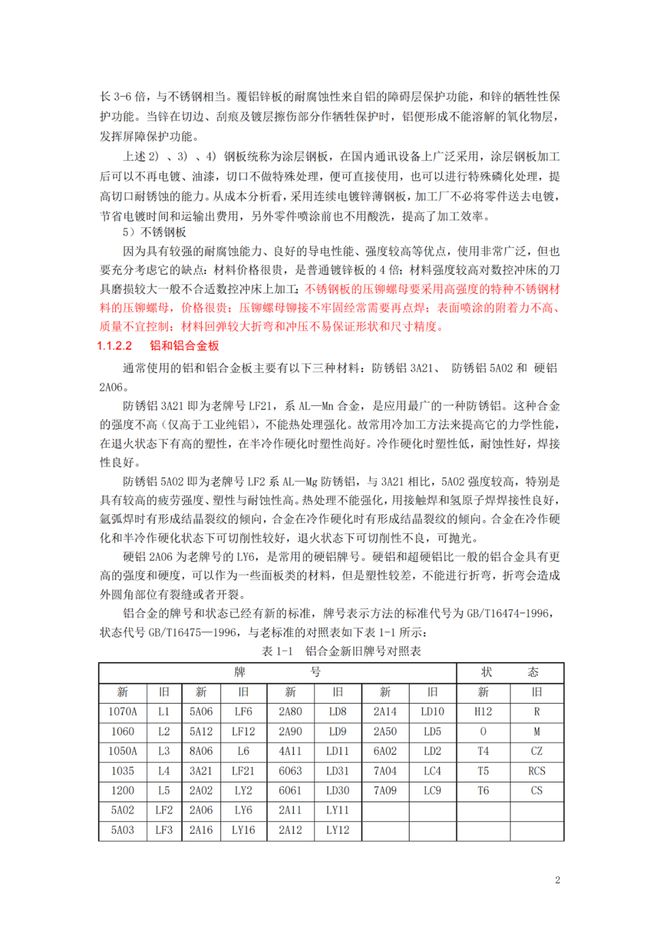

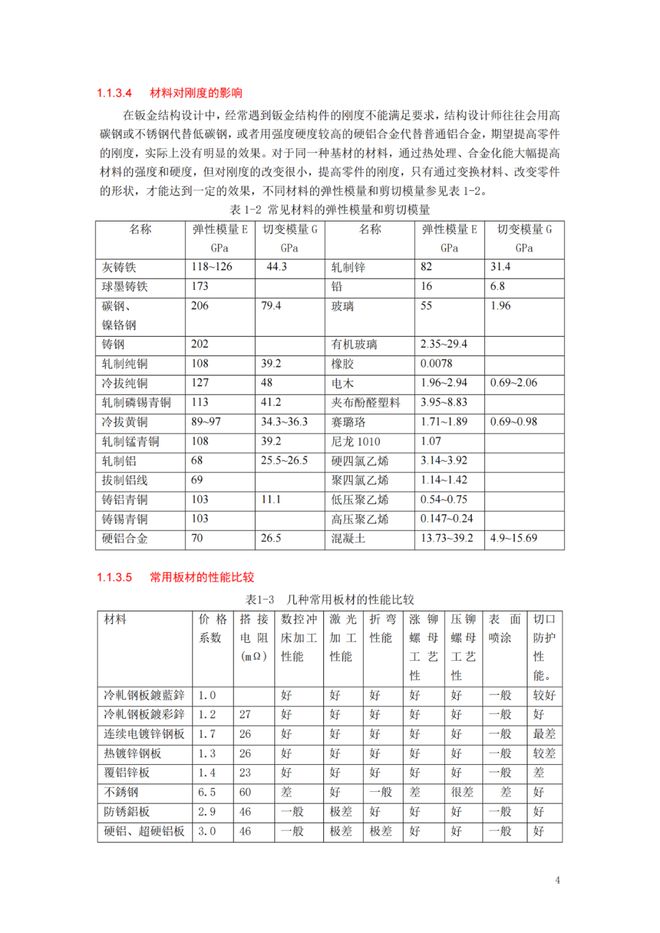

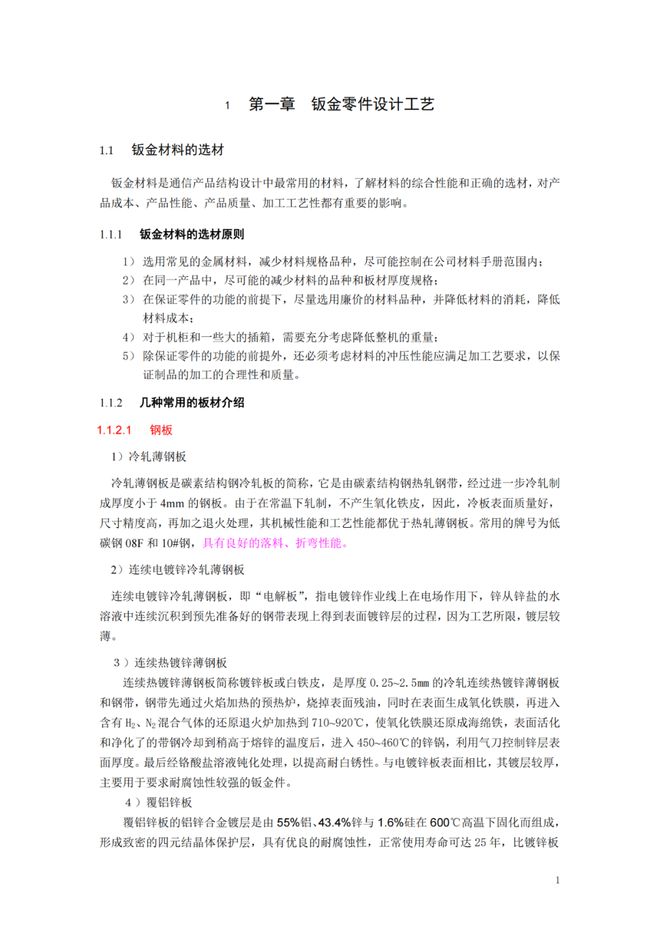

用于钣金的常用材料包含冷轧钢板, 也就是SPCC、镀锌钢板, 即SGCC、不锈钢型号为304/316、铝合金为5052/6061 , 其选择要依据使用环境以及工艺要求来结合、来考量。

普通的室内场景, 像是设备外壳这类, 通常优先选择 SPCC, 因为它成本比较低, 而且容易进行折弯操作, 针对其表面, 能够通过喷粉的方式来实现防锈的目的。

要是处于潮湿的户外场景之中, 像是配电箱那儿、室外机外壳这种情况, 那么可以选择 SGCC, 也就是具有镀锌层防锈功能的那种, 或者选择 304 不锈钢, 它是耐腐蚀性很强的那种。

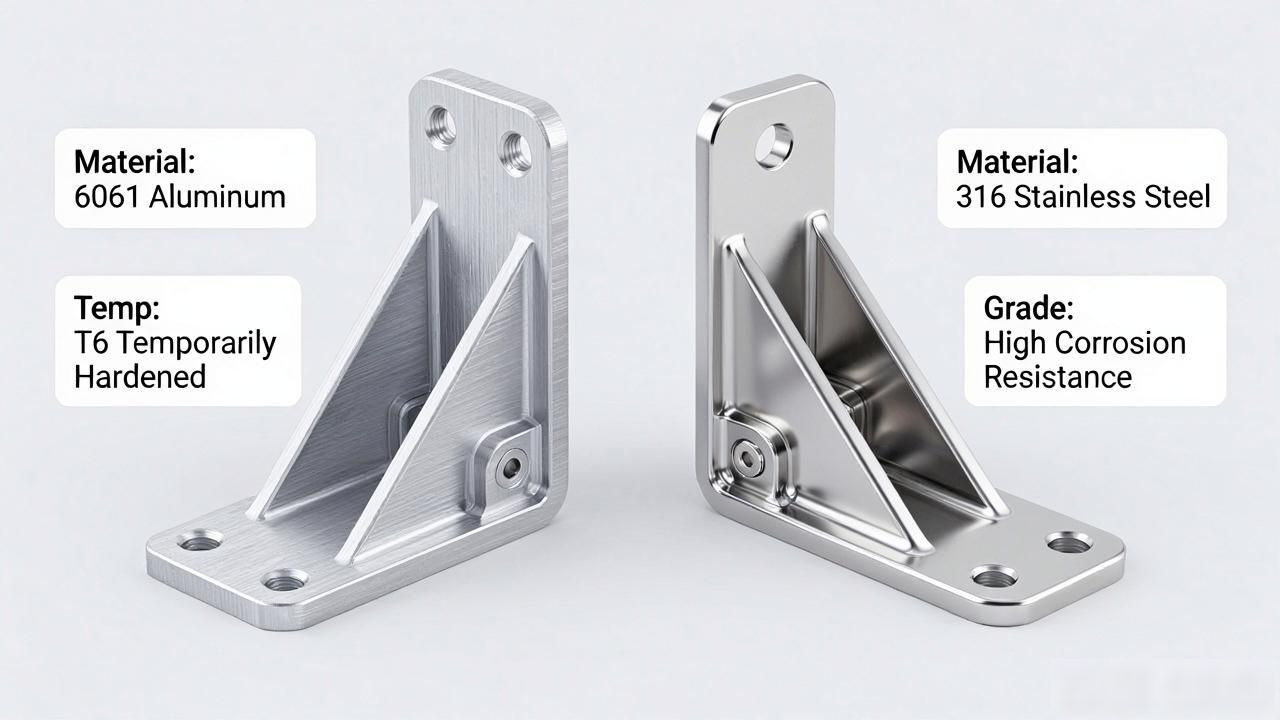

有轻量化需求, 像是汽车部件、无人机机壳这类东西, 会使用5052铝合金, 其密度仅仅只有2.7g/cm³, 比钢要轻60%, 并且折弯性能良好。

如机械支架这类高强度需求的情况, 可选经时效处理后强度接近低碳钢的 6061 铝合金, 或者强度高且耐酸碱的 316 不锈钢。

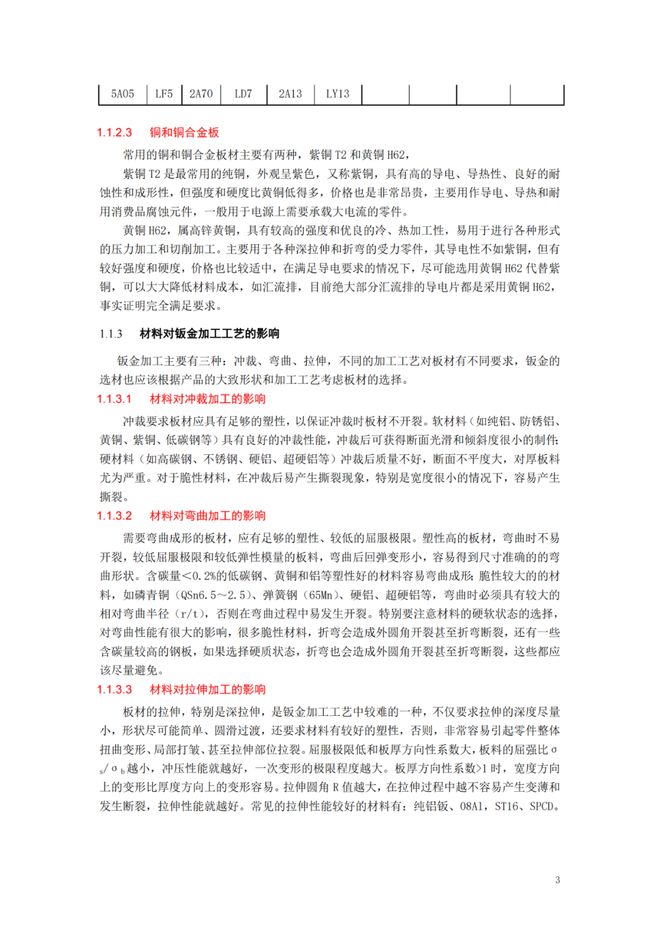

注意: 材料的厚度, 要与工艺相匹配, 对于折弯件, 其厚度一般要小于或等于6毫米, 假若太厚就容易出现开裂的情况, 对于冲孔件, 其厚度要大于或等于孔径的三分之一, 比如若有直径为6毫米的孔, 那么所需板材的厚度就要大于或等于2毫米, 以此来避免孔壁发生变形。

三、常见结构设计规范

1、折弯结构：

需保证折弯半径 R 大于或等于板材厚度 t, 当 t 等于 2 毫米时, R 要大于或等于 2 毫米, 以此来防止因锐角折弯而致使开裂。

彼此相邻的折弯边, 要留出充足的间距, 要是两条折弯边呈现垂直状态, 那么间距要大于或等于t加上R, 比如说t等于2毫米, R等于2毫米时, 间距要大于或等于4毫米, 以此来避免在折弯的时候相互产生干涉。

折弯的地方要是存在孔, 孔边缘到折弯线的距离要大于或等于t加上2毫米, 假设t等于3毫米, 那么孔边距就得大于或等于5毫米, 以此来防止折弯的时候孔的位置发生变形。

2、冲孔结构：

如圆孔直径, 当t小于等于3毫米时, 其要大于等于t , 而方孔边长, 为避免角部应力集中开裂, 同样要大于等于t。

孔跟孔之间的间隔要大于或等于两倍的 t, 孔与板材边缘的间隔要大于或等于 t（假如 t 等于 2 毫米, 那么孔边距要大于或等于 2 毫米）, 以此来避免板材边缘出现变形。

3、加强筋设计：

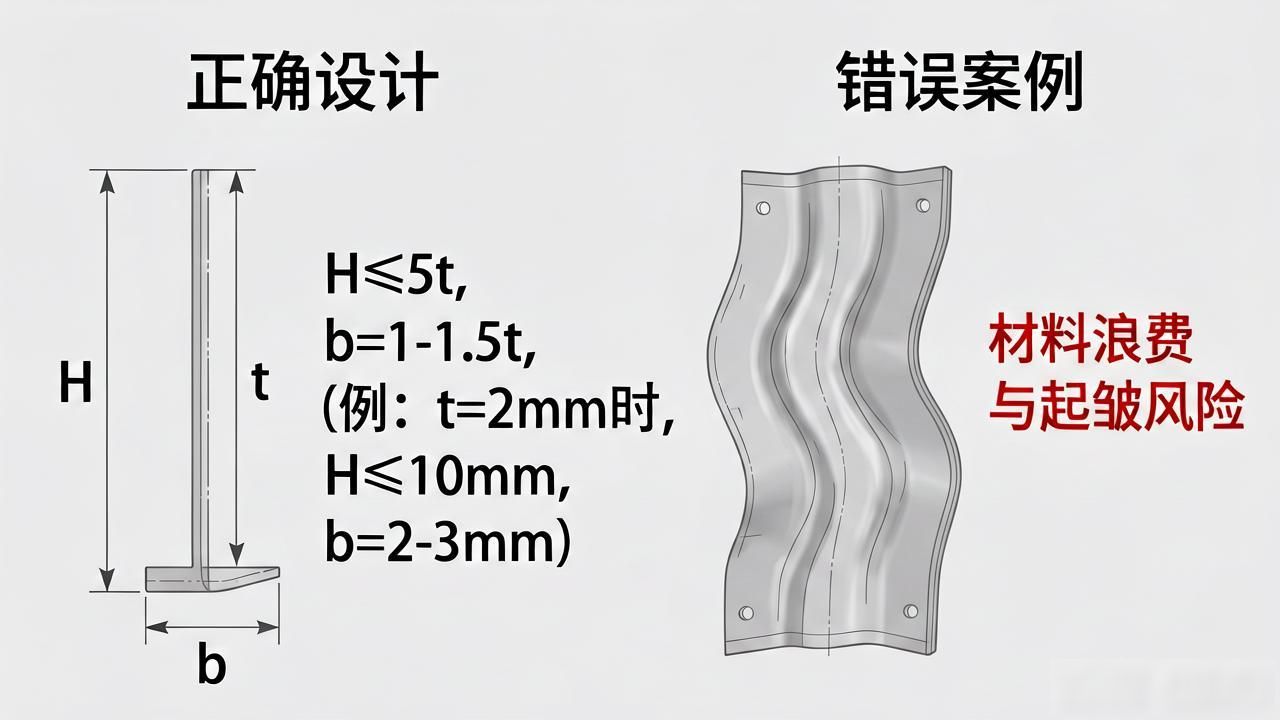

加强筋的高度 H 要不大于 5t, 其宽度 b 等于（1 到 1.5）t（比如, 当 t 为 2mm时, H要不大于 10mm、b 为 2 到 3mm）, 要是太高太宽, 就会致使材料用量增加, 并且容易起皱。

应当让加强筋的方向, 和受力的方向保持一致, 像是承受垂直力的面板这般, 筋条要沿着水平方向去布置, 如此一来提升刚度的效果更佳。

4、焊接结构：

焊接边需留焊接间隙（一般 0.5~1mm），避免焊不透；

针对像箱体拼接这种大面积的焊接情况, 应当遵循采用间断焊的方式, 也就是每焊接 50 毫米的时候要空出 30 毫米, 以此来降低焊接所产生的变形。

5、翻边结构：

有着要保证强度的翻边高度 h 需大于或等于 3t , 存在避免翻边时材料拉伸断裂情况的翻边孔直径 d 要大于或等于 h 加上 2t。

翻边处需倒圆（R≥0.5t），防止锋利边缘划伤装配人员。

总之, 钣金件结构工艺设计的核心在于“让设计能够落地”, 既需要满足产品性能方面的需求, 又得适配生产工艺, 同时还要对成本加以控制。掌握材料特性、结构规范以及工艺适配要点, 便能够设计出“好进行制造、好用、价格便宜”的钣金件, 防止从图纸转变至实物过程中出现“翻车”的情况。
