钣金产品制成成品, 是借助一个平整的面, 经折弯、拉伸等工艺达成的, 因而在设计钣金时, 要对产品予以展开, 以此验证能否借助钣金获取, 于画proe5.0时, 有时运用实体命令绘制, 并非采用钣金命令绘制, 同样是能够展开的, proe于钣金设计方面的优势显著无比, 接下来品索为大家分享proe钣金技巧, 传授你proe折弯钣金件展开方法。
proe展开方法具备参数化特点, 智能化程度高, 展开速度快且准确, 效率很高, 精度很高, 展开尺寸利于验证, 能达成无纸加工, 展开图能够以多种图形文件格式直接输出, 为现代折弯钣金件展开提供了一种实用工具, 对折弯钣金件的传统展开方法跟现代Pro/E展开方法做了比较分析, 总结了Pro/E展开法在于折弯钣金件过程里的注意事项, 阐明了Pro/E的展开方法应用于折弯钣金件展开中的优越性、实用性。为现代折弯钣金件展开提供了一种实用的工具。
传统折弯钣金件加工工艺, 其特点是以粗放展开加工并结合机械切削, 先近似按照展开尺寸放样落料, 预留后续加工余量之后进行折弯, 折弯之后再修准尺寸, 接着加工孔槽, 这种工艺对展开图精度要求低, 存在工艺路线复杂、效率低、浪费材料以及加工质量不易保证等缺点。
现代折弯钣金件加工工艺有着精确展开加工、零机械切削的特性，先是依照展开图把外形以及孔、槽全部切割出来, 接着进行折弯成型。此工艺具备钣金零件的单元封闭加工、工艺路线简化、效率高、加工质量好等优势, 不过对钣金展开图的精度要求颇高。所以, 在现代折弯钣金件加工里精确展开图的绘制成为了首先需要去解决的问题。
1、折弯钣金件的传统展开方法
在钣金件折弯之时, 基于钣金零件折弯区域出现塑性变形, 因而展开图尺寸跟几何计算所得尺寸不相符, 得开展专门计算。
折弯钣金件所具有的展开尺寸, 跟钣金件存有厚度、折弯角、折弯半径、材料伸缩率这类因素相关联。在依据传统方式对折弯钣金件展开尺寸予以计算期间, 是依仗折弯角的大小来分别开展计算的。展开尺寸L的计算情形如下, 当折弯角β处于:
(1)0°≤β
上述折弯钣金件传统展开公式所展现出的情况是, 传统的折弯钣金件展开方式, 需要依靠大量繁琐的人工计算, 其展开尺寸不容易进行验证, 展开精度无法符合现代钣金加工的要求。
2 折弯钣金件的Pro/E展开方法

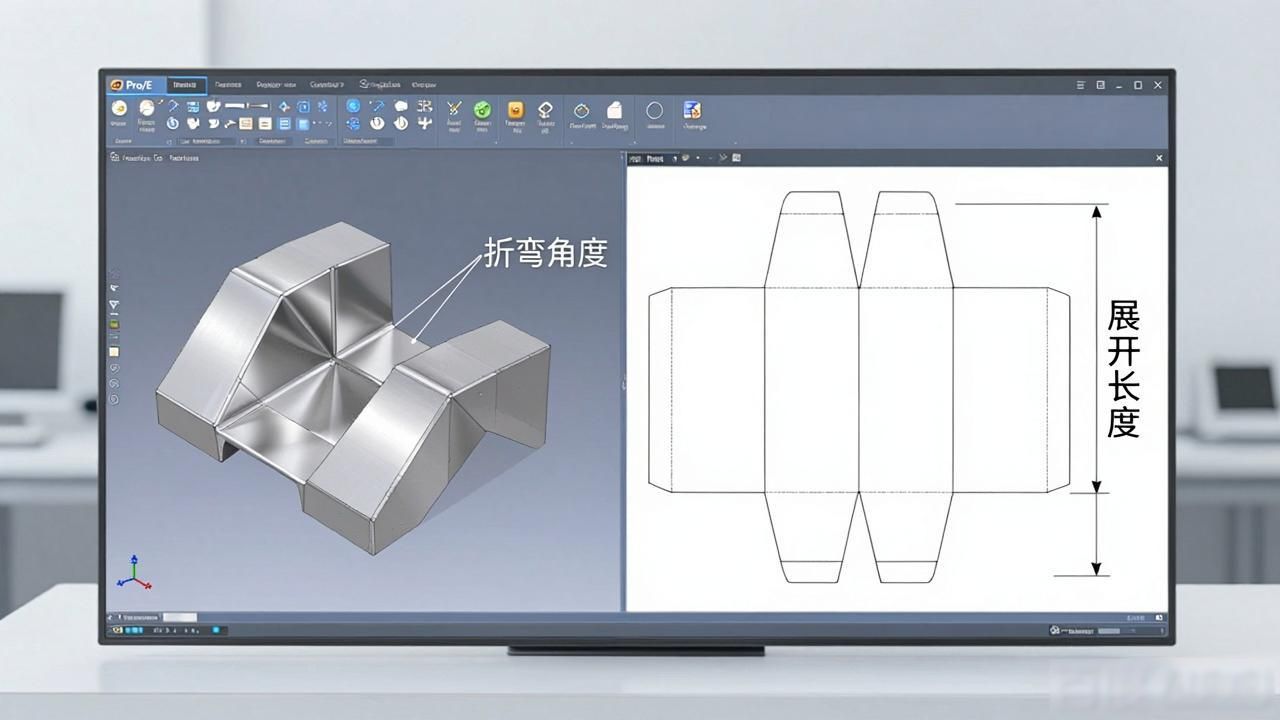

不同于传统的展开方法, 折弯钣金件Pro/E展开方法存在着本质区别, 它属于一种参数化、智能化的三维CAD过程, 是建立于完全模拟钣金折弯加工过程的程序基础上, 进而完成折弯钣金件展开的。其展开方法是, 于Pro/E的钣金模块里构建折弯钣金件的立体模型, 运用该模块, 直接选取基面以及需要展开的面, 之后, 这款软件就能够依照钣金实际折弯加工过程进行运算, 最终自动生成展开模型。利用展开模型, Pro/E能够直接输出各类格式的二维图形文件, 进而直接应用于数控切割以及冲裁设备。
3、Pro/E展开折弯钣金件应用实例
举个例子, 有一种钣金零件, 它的折弯半径是R2.5mm, 板厚为2mm, 该零件如图2所示, 为更为良好地阐释Pro/E钣金模块折弯钣金件中的展开应用, 现以此种钣金零件的展开输出过程为例予以说明, 其展开过程分述如下。
a.环境设置
我们采用编辑文本框进行如下设置
允许, 专业单位, 毫米, 专业单位, 公差, 公差, 参考, 设置文件路径为: .dtl, 专业目录路径为: ｓ。
b.展开后图形文件的输出

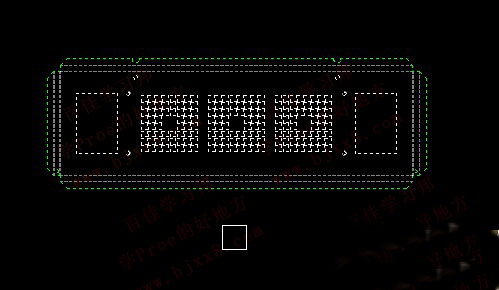

最终所生成的展开图, 居然直接就过滤掉了那些尺寸标注, 还有折弯中心线等数控钣金加工机床根本不需要的元素, 接着以DXF格式直接输入到数控钣金加工机床当中去进行编程切割。
4、折弯钣金件Pro/E展开中的注意事项，总结出一些经验：
a.因为展开模型是依据零件立体模型来建立的, 为确保展开模型的正确性, 所以要对零件立体模型予以验证, 验证的时候得借助菜单中的等功能模块, 来开展钣金立体模型各要素的测量分析。
b.留意立体模型的结构工艺性, 因Pro/E的钣金件建模是依照钣金件实际加工过程来开展模拟运算的, 所以在零件建模进程中要留意考量折弯钣金件加工里的工艺裂缝, 以及多向延展等工艺性问题。要是零件模型存在不符合实际加工的结构工艺性问题, Pro/E会拒绝展开。
c.建模环境要进行设置, 目的在于让Pro/E建模环境里的单位制式、视角标准等, 和数控钣金设备所运用的保持一致, 所以在建模之前, 必须预先对Pro/E建模环境予以设置。设置的方式通常有两种, 一种是采用编辑文件来进行, 另一种是通过Setup菜单来进行设置。
d.可以依据本企业钣金结构的特点, 利用Pro/E立体建模为参数化过程这一特性, 来建立典型零件模型库。在零件建模期间, 先选取典型模型, 接着进行修改, 随后重新生成, 之后就能得到所需模型, 进而发挥Pro/E参数化设计的优势, 达成快速建模的目的。
e.检验进行展开之后的Pro/E零件所对应的展开出来的那个模型, 用于零件当中表现出存在具有干涉情况部分的Pro/E, 是以警告的颜色给出相应显示的。需要注意的是, 每一次当出现具有干涉的警告之时, 就一定要去修改零件所具备的结构, 一直修改到不存在展开之后出现干涉的这种情况为止。
f.Pro/E的展开模型经模块转化后, 能输出展开图形。此展开图形可转化成二维图, 二维图能显示标注尺寸, 显示折弯中心线, 显示折弯延伸区, 进而生成满足用户需求的图形。二维图能以多种图形文件格式输出, 比如DＸF格式, DWG格式, IGES格式等, 能很方便地与数控设备进行图形文件的数据交换, 实现直接输出编程的目的, 最终达到无纸加工。
