钢构焊接变形及火焰矫正施工法

现阶段, 钢结构于厂房建筑里已然获得广泛运用。钢结构厂房的主要构成部件是焊接H型钢柱。钢结构厂房的主要构成部件涵盖梁。钢结构厂房的主要构成部件包含撑。这些部件在制作进程中均存在焊接变形问题, 要是焊接变形没有被进行矫正, 那么不但会对结构整体安装造成影响, 而且还会致使工程的安全可靠程度降低。

经过焊接的钢结构, 其所产生的变形超出了技术设计所允许的变形范围, 这种情况下, 应当想办法予以矫正, 要让它最终达到能够符合产品质量要求的状态。实践所证明的是, 多数出现变形的构件是能够被矫正的。矫正所采用的方法整体都是想造成一种新的变形, 借由这种新变形去抵消已经发生了的变形。

运用在生产进程里普遍开展的矫正办法, 主要存在机械矫正、火焰矫正以及综合矫正这几种情况。火焰矫正是一项比较难以进行操作的工艺手段, 要是方法把握、温度调控不合适, 就会致使构件产生新的更为严重的变形现象。所以说, 火焰矫正需要拥有丰富的实践经历。这篇文章针对钢结构焊接变形的类别、矫正办法做出一番粗略的剖析。

一、钢结构焊接变形的种类与火焰矫正

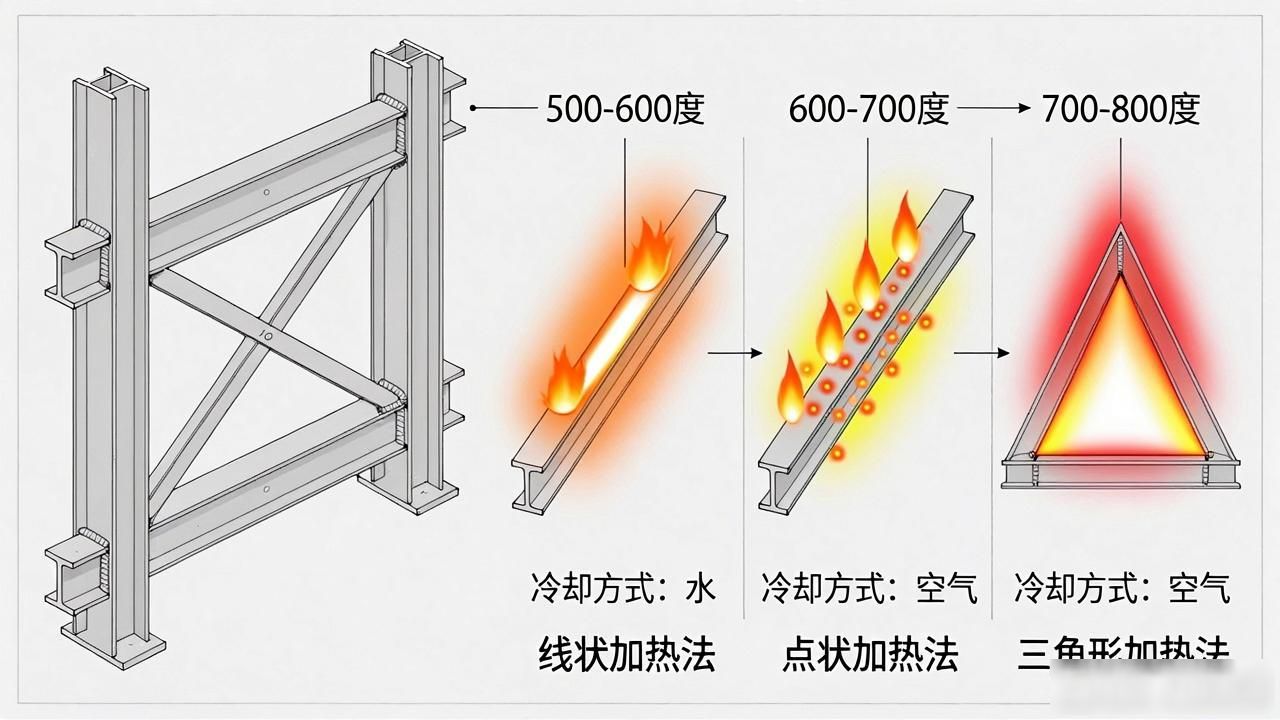

钢结构的关键构件有焊接 H 型钢柱、梁以及撑 , 针对焊接变形采用的火焰矫正方法主要有以下三种 , 分别是线状加热法 , 点状加热法 , 三角形加热法。火焰矫正时 , 若材质为低碳钢 , 加热温度方面 , 低温矫正处于 500 度至 600 度 , 冷却方式是水 ；中温矫正为 600 度至 700 度 , 冷却方式是空气和水 ；高温矫正乃 700 度至 800 度 , 冷却方式是空气。需注意的是 , 火焰矫正时的加热温度不宜过高 , 否则会致使金属变脆 , 进而影响冲击韧性。厚度较大的钢材, 在高温矫正时不可用水冷却, 淬硬倾向较大的钢材, 在高温矫正时同样不可用水冷却, 其中包括16Mn。

二、针对各种变形采取的措施

1.翼缘板的角变形

将 H 型钢柱、梁以及撑角的变形予以矫正, 这种矫正操作是在翼缘板之上, 也就是对准焊缝之外的位置, 实施纵向的线状加热, 而加热的温度需要控制在 650 度以下, 并且要留意加热的范围不能超过由两焊脚所控制的范围, 基于此不用水冷却, 在进行线状加热的时候要注意两点, 其一不应在同一位置反复进行加热, 其二在加热的过程当中不要进行浇水, 这两点乃是火焰矫正的一般原则。

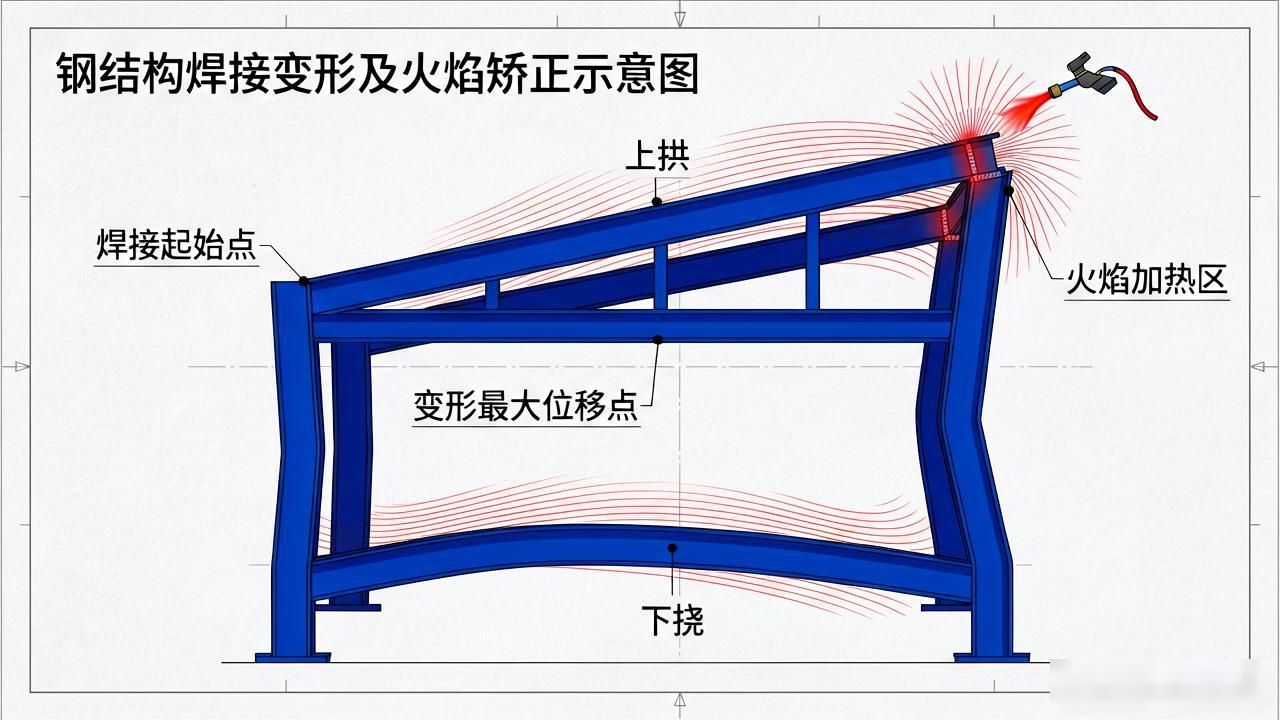

2.柱、梁、撑的上拱与下挠及弯曲

1）在翼缘板之上, 对着纵长的焊缝，从中间朝着两端进行线状加热, 这么做就能够矫正弯曲变形。为了防止产生弯曲以及扭曲变形, 两条加热带需要同步开展。能够采用低温矫正或者中温矫正法。这种方法对减少焊接内应力有益处, 然而这种方法在纵向收缩之际有着较大的横向收缩, 比较难以把握。

2）翼缘板上作线状加热，在腹板上作三角形加热。

将采用这种方式来矫正柱, 梁以及撑的弯曲变形, 显著呈现效果, 横向线状加热的宽度通常选取为20至90毫米, 在板厚较小时, 加热宽度需更窄些, 加热过程应从宽度中间朝着两边去扩展。线状加热适宜由两人同时展开操作, 之后再开展三角形的加热。三角形的宽度不应当超过板厚的2倍, 三角形的底与相应翼板上线状加热宽度保持平等。加热三角形从顶部起始展开, 接着从中心朝着两侧去扩展, 一层一层延续加热直至三角形的底部完结。加热腹板的时候温度不可过高, 不然会导致凹陷变形出现, 致使修复起来很困难。

三、适用于构件旁弯矫正的角形加热方法, 加热之时需采用这种适用于构件旁弯矫正适用的中温矫正方式, 浇水不宜多, 要少些。

3.柱、梁、撑腹板的波浪变形

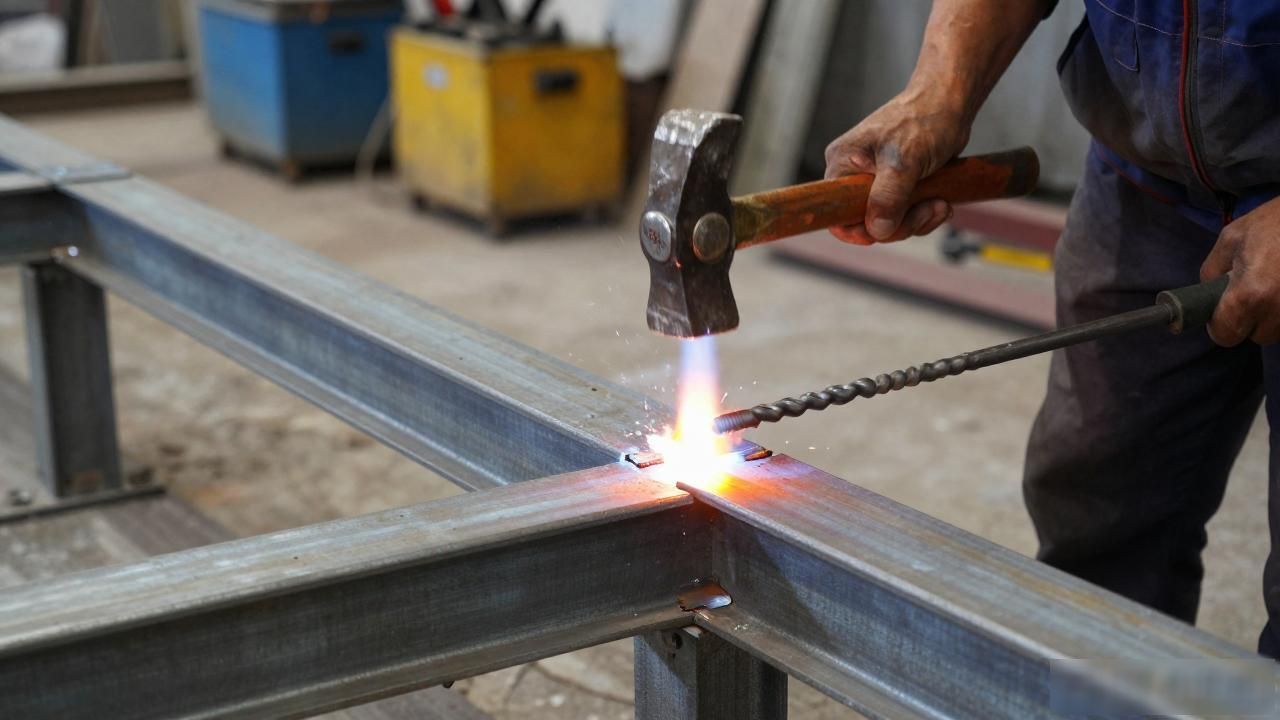

先需找出凸起的波峰, 这是矫正波浪变形的首要步骤, 接着运用圆点加热法并配合手锤来矫正, 加热圆点的直径通常是50至90毫米。倘若钢板厚度较大或者波浪形面积较大, 那么直径也要放大, 其可依据d =（4δ + 10）毫米来计算得出, 这里的d是加热点直径, δ是板厚。加热烤嘴要从波峰开始作螺旋形移动, 采用中温矫正的方式。当温度达到600至700度时, 把手锤放置在加热区边缘处, 然后用大锤击打手锤, 使得加热区金属受到挤压, 冷却收缩后被拉平。矫正的时候要注意避免产生过大的收缩应力。先完成一个圆点的矫正, 之后再对第二个波峰点进行加热, 其方法与之前相同。若要加快冷却的速度, 那么可以针对Q235钢材采取加水冷却的措施。这种矫正的方法归属为点状加热法, 加热点的分布能够呈现出梅花形或者链式密点形。需要留意温度不要超过750度。

结语

火焰矫正所引发的应力, 跟焊接内应力一样, 都属于内应力。不恰当的矫正所产生的内应力, 与焊接内应力以及负载应力相互迭加, 会致使柱、梁、撑的纵应力超出允许应力, 进而造成承载安全系数的降低。所以在钢结构制造过程中务必要慎重, 尽可能采用合理的工艺措施来减少变形, 矫正的时候尽量采用机械矫正。当必须要采用火焰矫正这项举措的时候, 需要留意下面这几个要点: 其一, 烤火的位置不能够处于主梁最大应力截面的附近区域；其二, 矫正之处的烤火面积在一个截面上不可以过大, 要选取多个不同的截面；其三, 适宜采用点状加热这种方式, 以此来改良加热区的应力状态情况；其四, 加热的温度最理想的状态是不超过700度。
