利用UG软件进行钣金展开几种方法，能掌握熟练且顺畅的都是牛人

那么在UG软件里头, 进行钣金展开的方法主要存在着以下的几种情况, 而要熟练地掌握住这些方法, 确实是需要一定的时间加以积累, 还需要一定的经验进行积累:

一、伸直与展平实体

前提条件：

先是, 得把实体转变成钣金体, 这经由菜单里的“插入”, 再到“转换”, 接着是“转换为钣金”命令达成, 挑合适的面当作基准面。

伸直命令：

在钣金模块中，点击功能区中的“伸直”图标。

该项命令能够仅仅展开模型当中的一个或者几个折弯, 这可适用在部分展开的需求方面。

展平实体命令：

同样在钣金模块中，点击功能区中的“展平实体”图标。

该命令会展开模型上所有可展开的折弯，适用于完全展开的需求。

二、一步式展开

位置与命令：

可成形性一步式展开命令所在之处为建模模块, 其需经由菜单“分析”, 接着点击“分析可成形性（一步式）”方可寻得。

操作步骤：

对生成的中性面进行一步式展开，选择整个中位面作为展开区域。

约束类型选择“曲线到曲线”，并选择合适的边作为展开曲线。

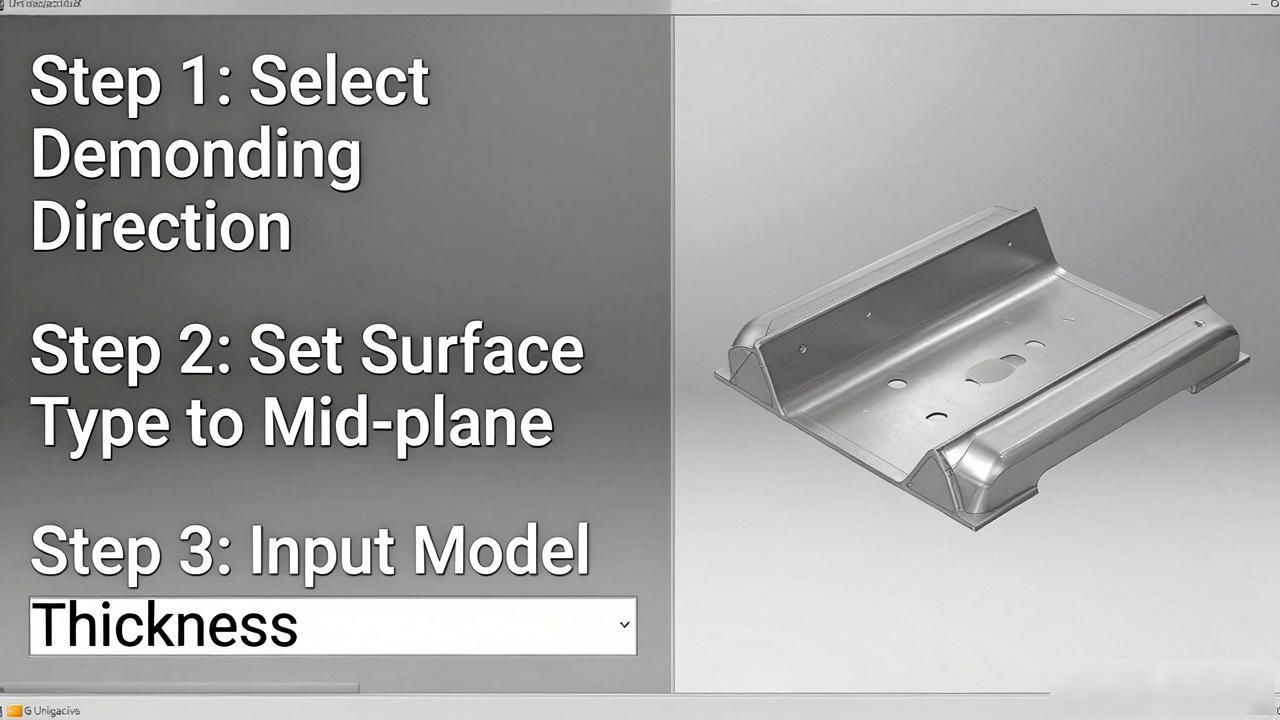

选择脱模方向，设置表面类型为中位面，并输入模型厚度。

于进行计算的栏目里, 点击标注着“计算”的按钮, 在结果展示的栏目当中, 能够挑选展示不一样的分析图形以及展开图形。

三、层片法展开

选择层片面：

根据步骤提示，选择适当的面作为层片面。

设置层片起点与方位：

依次选择层片起点和层片主、次方位。

运算展开图：

点击“应用”按钮，软件开始运算模型展开图。

四、注意事项与技巧

五、实例演示

（以下部分结合图片进行说明）

综合上面所说的情况来看, UG软件给出了好多钣金展开的办法, 有伸直与展平实体、按照一步式展开以及采用层片法展开等这类方式。能够熟练地掌握这些办法并且灵活地去运用它们, 就能够大幅增大钣金设计的效率以及准确性。
