我们有一些钣金件是无法展开的, 这时, 对于那些需要展开的表面, 我们能够先去进行导出几何处理。

接着, 去新建, 复制之前的几何, 随后开展展开工作, 最终导入CAD, 进行修正便可。

具体步骤

1插入=》共享数据=》发面几何

然后按做ctrl选择你需要展开的所有表面

按滚轮结束，选择你刚才的几何，右击，点击：组，

2新建钣金件

插入=》共享数据=》复制几何

之后在那点击选项之上的文件图标, 将其打开, 从中挑选你刚刚发布过的文件, 再把它打开。

自动回到刚才窗口

弹出在放置菜单属性在默认选项点击确定

3点击刚才选项旁边，属性上边那个立方体（带有三个箭头）

这时弹出刚才的特征，滚轮确认

4创建偏移壁

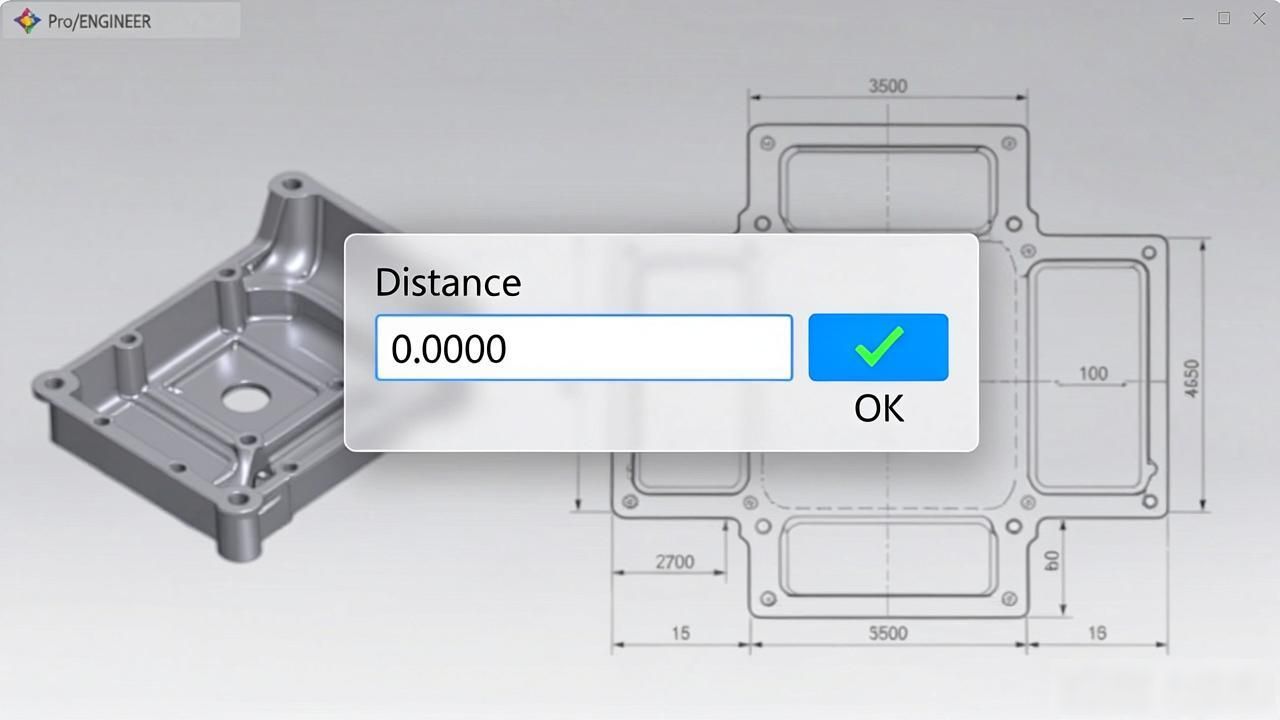

弹出输入偏移距离时, 里面不要进行输入, 其默认值为0.0000, 之后应点击勾号来进行确认。

确认你将要偏移的方向，正向或反向确认

接着, 于弹出的那个输入厚度的框里, 输入你所用材料的厚度, 此厚度需依据你刚刚针对钣金件所输入的厚度, 为1.2。

行, 此刻进行预览一番, 确认无误了, 那就去点击确定, 当下全新的钣金件已然被创建出来。

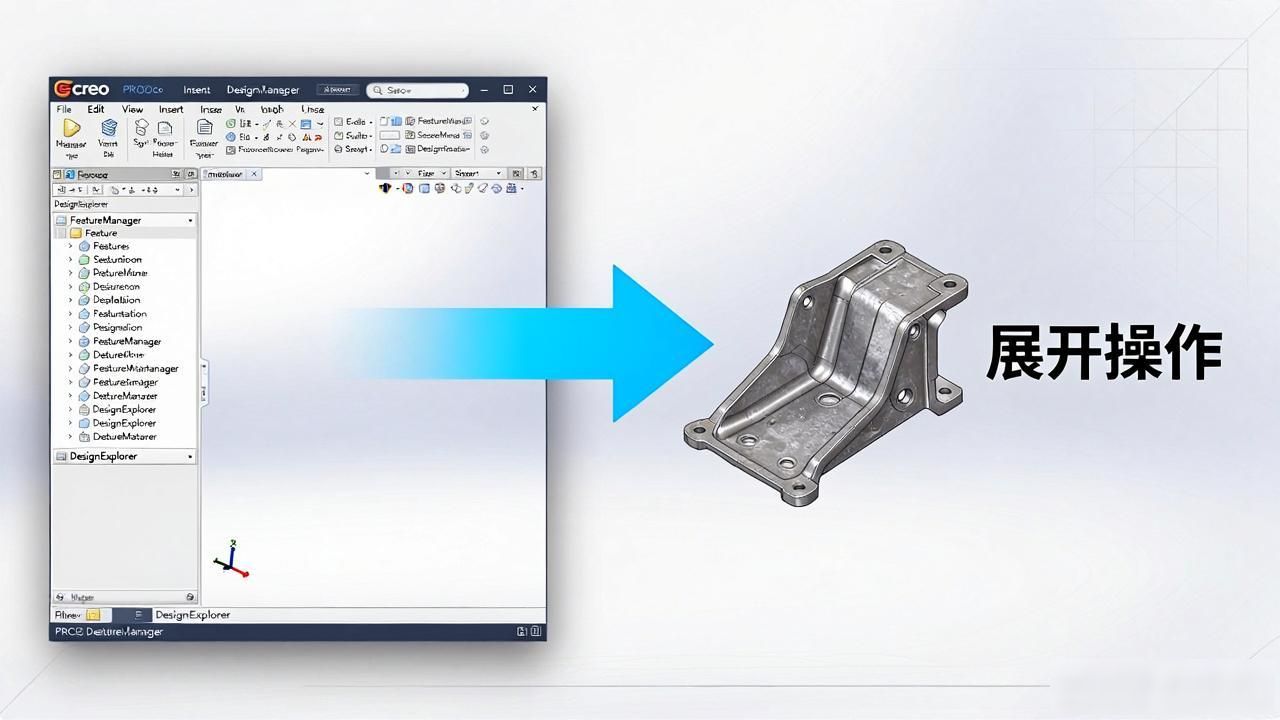

5现在可以用FE命令展开刚才创建的钣金件了

6现在把模型树里面的外部复制几何隐藏

7新建绘图文件

现在放置好后，导出到CAD再进行编辑就行啦

一定要注意，在发布几何的时候，不要选择模板的曲面

1. 如何使用trail.txt文件

利用写字板去打开trail.txt, 把其中你所要恢复到的地方之后的那些操作给删除掉, 然后进行存盘, 再使用PROE打开就可以了。

2. 怎样将TRAIL文件给清除呀 , 其它方面 , 又该如何于Pro/E里从pat文件之中把先前的Model给恢复呢?

处于DOS状态时, 进入需清理的那个目录里, 接着键入PURGE就行。如此这般做, 不但能够清除TRAIL文件, 并且还根除了除最新版本以外的全部其余文件。要是你所做的零件是A, 存储了10回, 于是就有10个同名文件分别是A1。A10, PURGE之后仅剩下A10也就是最新版本了。要是你想要之前的零件, 比如做到第5次保存时的那个零件, 那么最好当时就更换名称进行存盘。

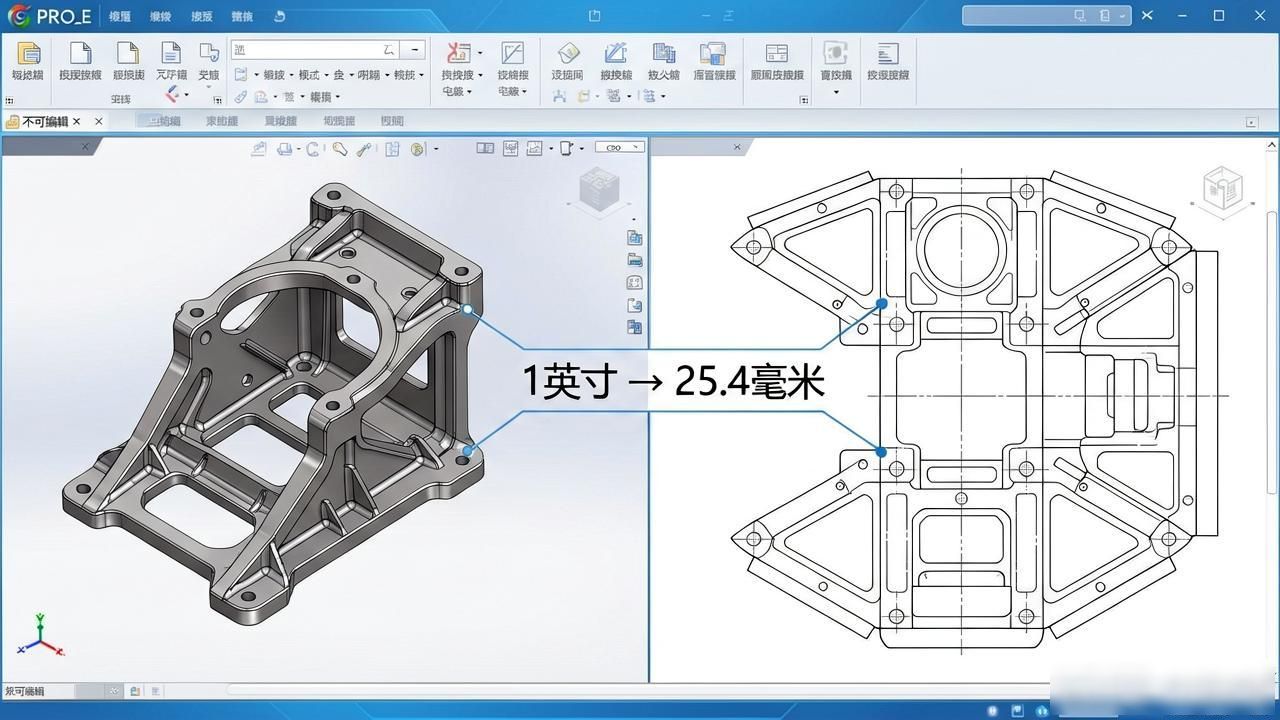

3. 公英制互换,但零件尺寸的数值还是保持原设计值

在3D图里进行修改, 先选择SetUp, 接着选择Units, 在其中挑选想要修改的单位, 而后进行Set, 再选择或。

4. 草绘图中合理运用意图管理器.

要是在绘图时, 得把重要尺寸也就是所谓的需求尺寸予以锁定, 等修改了截面尺寸之后, 再去再生模型, 如此这般才不会变成并非自己想要的尺寸。

5. 文件在Pro/E里的作用及如何编辑.

Pro/E的系统配置文件, 是那个文件, 其几乎能满足对于Pro/E的所有要求, 包括系统之精度, 显示的设置, 单位, 打印机的设置, 快捷键的设置, 输入输出的设置等等这诸多方面。经由这些设置, 可将Pro/E定制成所需之工作环境。于Pro/E的使用过程里, 文件的设置属于比较重要的一项工作。通常依据公司的需要来进行设置, 之后拷贝至每台工作站上当作公司的标准予以执行。如此对公司产品数据的交换以及统一管理有利。

编辑文件可以按以下步骤进行：选择下拉菜单/

常用配置项目如下：

长度单位的配置：一般是选择即单位是毫米；

质量单位的配置：一般是选择即单位是克；

默认的二维图比例：通常是设定为1:1；

系统的公差级别：可以自己选择，一般是即中等级别；

系统的公差标准：一般选择是ISO标准；

系统的公差显示：选择YES为显示公差，NO为不显示公差；

系统的公差形式：可以根据自己的习惯选，一般选择；

系统文本编辑器, 、、这三项参数, 是相应的编辑器选择项, 一般而言, 都是选了即Pro/Table来实施编辑的, 也能够运用操作系统自带的编辑器, 比如: ；若使用。

操作系统的文本编辑器, 在选择之后, 还需要再去设置一个配置项, 从这个配置项里给出编辑器的路径, 比如“c:winnt.exe”。

标准件库文件所在路径, 需要从中去指定你要用的标准件的路径, 只有这样才能够调用标准件库之中的标准件来予以使用。

UDF库的文件路径：指定UDF库文件的路径；

关于二维图设置文件路径事宜, 是借助它去指定属于你的二维图设置文件, 也就是*.dtl这种格式的文件的路径, 进而达成二维图的相关设置。

打印配置文件路径, 借助它能让系统寻找到放置你打印配置文件的所在路径, 是这样的情况。

搜索路径设置：

Pro/E自2000I版之后开始支持中文环境, 并且会对使用菜单予以汉化, 这其实就是设置汉化方式的。它存在选择项, 分别是YES和NO这两个, 其中YES表示全部汉化, NO表示不汉化。要是你想运用英汉对照的菜单, 那就需要在设置栏中选择BOTH。不过前提是你的Pro/E的许可证文件涵盖与之相应的模块, 不然也不会产生作用句号。

6. 提供几个在DOS窗口之下能够发挥作用的Pro/E命令示例, 其存放的具体位置是在Pro/E安装路径里的BIN文件当中。

purge: 这是极为常用的命令, 主要是将建模进程里边产生的数量众多的Trail文件, 还有多次进行存盘所产生的版本文件予以清除, 目的是能够释放更多的硬盘空间。命令执行完毕之后仅仅保留最新的Trail文件以及版本文件。运用此命令必须是在准备实施清除文件的目录当中开展, 比如要予以清除的文件在D:work1这个路径下存在, 那么理应在DOS环境下切换到这个目录, 之后运行purge命令。

瞅一瞅您的许可证文件的被占用状况, 能够罗列出来正使用此许可证文件的用户信息。

pu_id: 这是用于查看您的主机网卡号的命令, 而这个网卡号, 是您在申请Pro/E的许可证文件时会用到的。
