重量轻、强度高且成本低的钣金件, 在汽车、家电以及设备外壳等领域有着广泛应用。然而, 要是设计过程中忽视工艺特性, 便容易致使折弯开裂、装配出现困难或者成本有所上升。本文针对设计原则、材料选择、结构规范以及工艺适配这四个方面, 系统地梳理了钣金结构设计的关键要点, 以此帮助提升可制造性以及产品可靠性。
一、设计核心原则要兼顾性能与工艺, 钣金件要满足强度与刚度的要求, 还要避免过度设计, 比如设备外壳可通过增设加强筋来提升刚度, 而不是单纯增加板厚, 实践表明, 2mm钢板加筋结构和4mm无筋结构相比, 成本降低30%, 重量减轻40%, 同时要确保折弯、冲孔等工艺的可行性, 避免封闭结构等不可加工的设计, 兼顾装配与维修, 结构设计要预留装配空间, 像螺丝孔周围至少要保留15mm操作空间来适配扳手, 卡扣连接要设置拆卸缺口。对于易损部件, 像面板、接口板这样的部件, 适宜采用那种可拆卸结构,要避免因为焊接固定而致使整体进行更换。在兼顾批量与成本方面, 批量生产的时候应当尽可能去整合零件, 还要减少焊接工序；要统一非标结构尺寸, 比如说把所有功能孔都统一成φ5mm的圆孔, 防止φ5与φ5.5mm混合使用, 以此降低模具更换频率, 进而提升生产效率。二、材料选择方面, 常用材料包含冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选材需要结合使用环境与工艺需求呢:

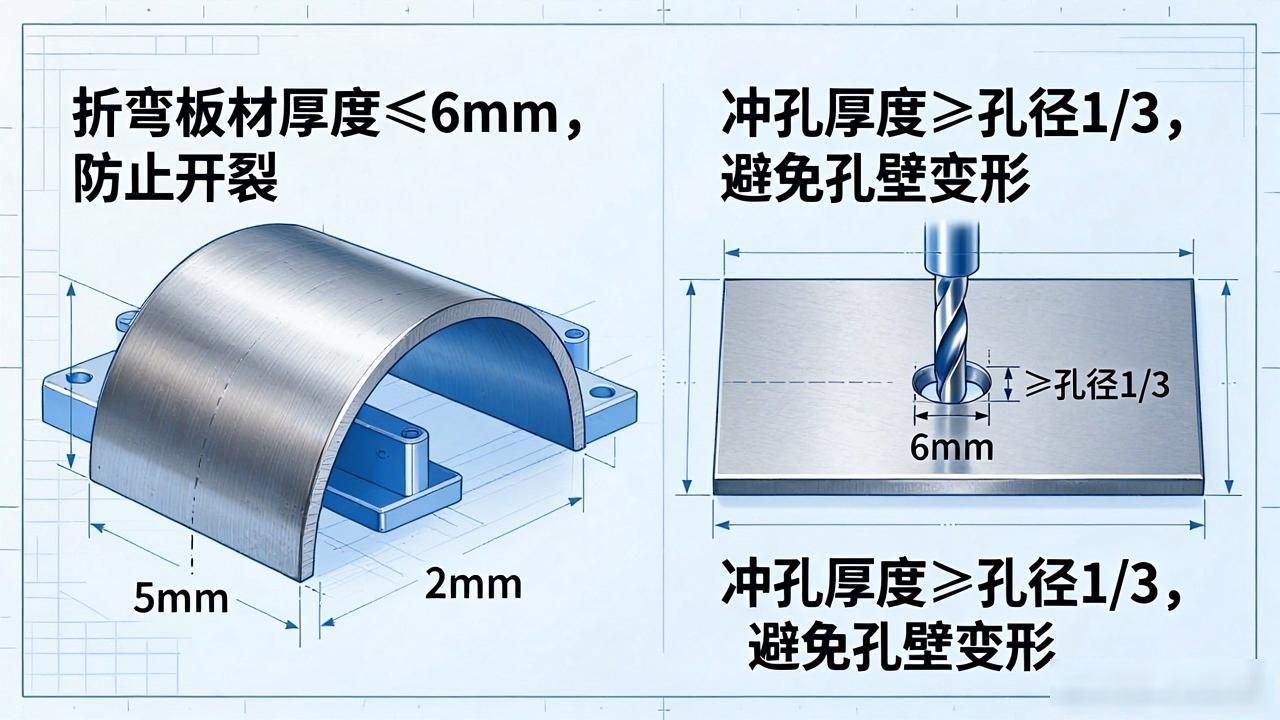

留意, 用于折弯的部件, 其板材的厚度, 通常不适宜超过6mm, 目的在于防止出现开裂的情况, 对于冲孔的部件, 其厚度应当不小于孔径的三分之一, 举例来说, 像是φ6mm的孔, 与之对应的板材厚度要≥2mm, 以此来避免孔壁发生变形。
三、存在着常见的结构设计规范, 其一为折弯结构, 其二是冲孔结构, 其三是加强筋设计, 其四是焊接结构, 其五是翻边结构。
总括而言, 钣金结构设计的关键所在就是“使设计能够得以落地”, 在达成性能要求的状况下, 全面考量工艺可行性与成本方面的控制, 把控材料特性、结构规范以及工艺匹配的关键要点, 才能够达成“好制造、好用处、价格低廉”的高效设计目的。
