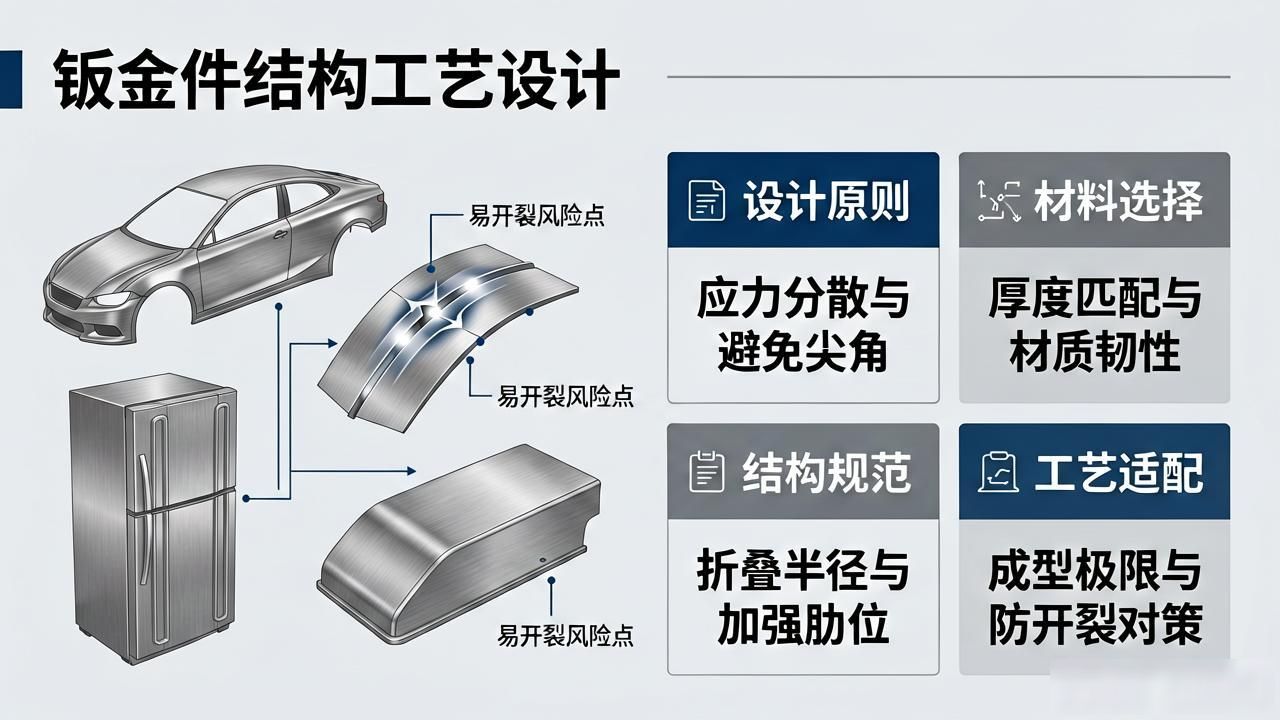

凭借重量轻、强度高以及成本低这些优势, 钣金件会在汽车、家电、设备外壳等诸多领域被广泛运用, 然而不少设计常常因为忽略工艺特性, 致使在生产期间出现折弯开裂的状况, 存在装配卡壳之类的问题, 更有甚者还会增加制造成本。就在今天, 从设计原则、材料选择、结构规范、工艺适配这四个维度出发, 去归纳钣金件结构工艺设计的核心知识点, 以此帮你避开常见的坑。

一、设计核心原则

兼顾性能与工艺, 这要求钣金件满足强度需求, 还要满足刚度需求, 然而不能进行过度设计。比如说设备外壳要具备抗冲击能力, 这种情况下可借助增加加强筋的方式来提升刚度, 并不是一味地增厚板材。像 2mm 钢板加筋的结构比 4mm 无筋结构成本低 30%, 并且重量轻 40%。同时还要考虑折弯工艺的可行性, 也要考虑冲孔工艺的可行性, 需要避免设计那种无法进行加工的封闭结构。

对于装配与维修要进行兼顾, 结构设计的时候, 需要预留出装配空间, 像是螺丝孔间距要合适于扳手操作, 起码要留出 15mm 的扳手空间, 卡扣连接得设计出拆卸缺口；在维修时, 容易损坏的部件, 比如面板、接口板等, 应该采用能够拆卸的结构, 防止因为焊接固定致使整体更换。

既要兼顾批量又要考虑成本, 在批量生产之际, 要尽最大可能减少工序, 像是把众多零件整合成一体, 以此减少焊接工序；对于非标结构要把控数量, 举例来说, 相同功能的孔位要统一尺寸, 像全都使用φ5mm圆孔, 而不是φ5、φ5.5mm混合排列, 从而降低模具更换频率。

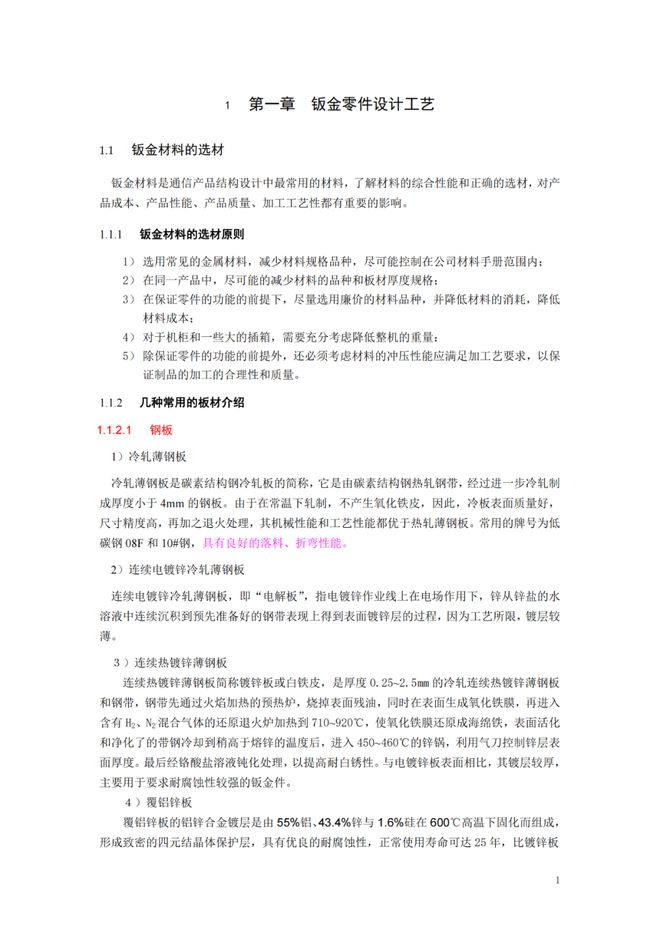

二、材料选择

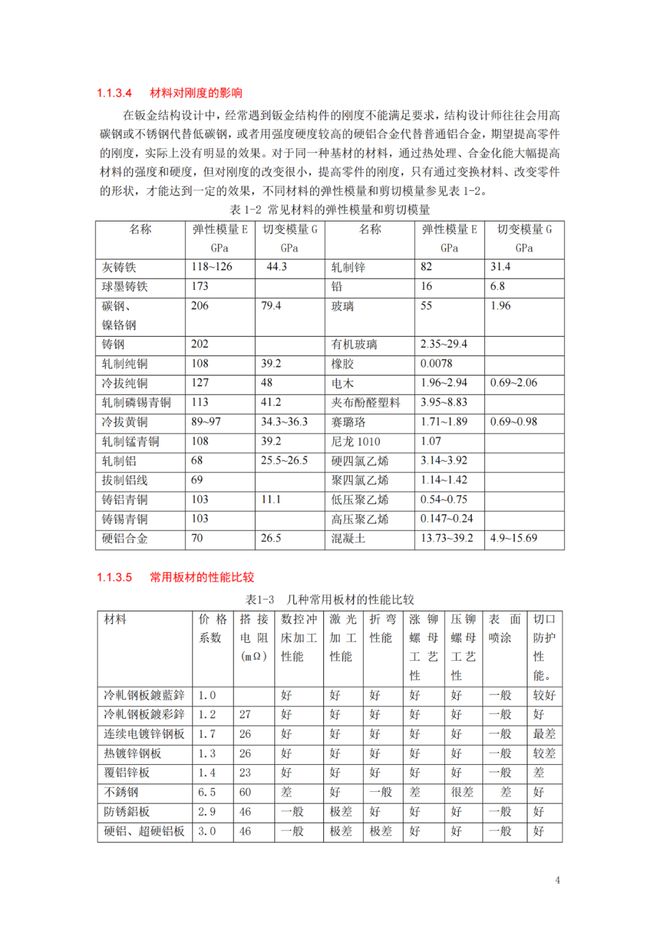

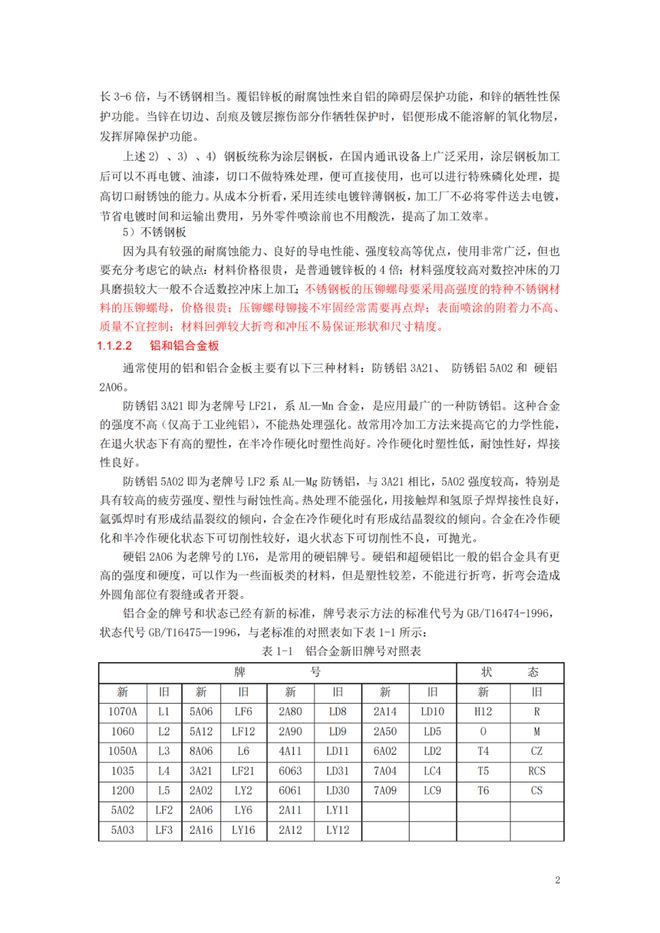

需用于钣金的常用材料包含冷轧钢板, 也就是SPCC, 还有镀锌钢板, 即SGCC, 不锈钢, 具体为304/316, 以及铝合金, 是5052/6061, 而选择的时候要结合使用环境和工艺要求。

一般性的室内场景, 像是设备的外壳这类部分, 优先选用 SPCC, 其具备成本较为低廉、较为容易进行折弯的特性, 并且表面能够通过喷粉的方式来实现防锈的效果。

倘若处于潮湿的户外场景之中, 比如说配电箱, 又或者是室外机外壳这种情况, 那么可以选择 SGCC, 也就是具有镀锌层防锈功能的那种, 或者选择 304 不锈钢, 这种是耐腐蚀性比较强的。

像汽车部件、无人机机壳这类轻量化需求, 会用到 5052 铝合金, 它的密度仅仅只有 2.7g/cm³, 比钢要轻 60%, 并且折弯性能良好。

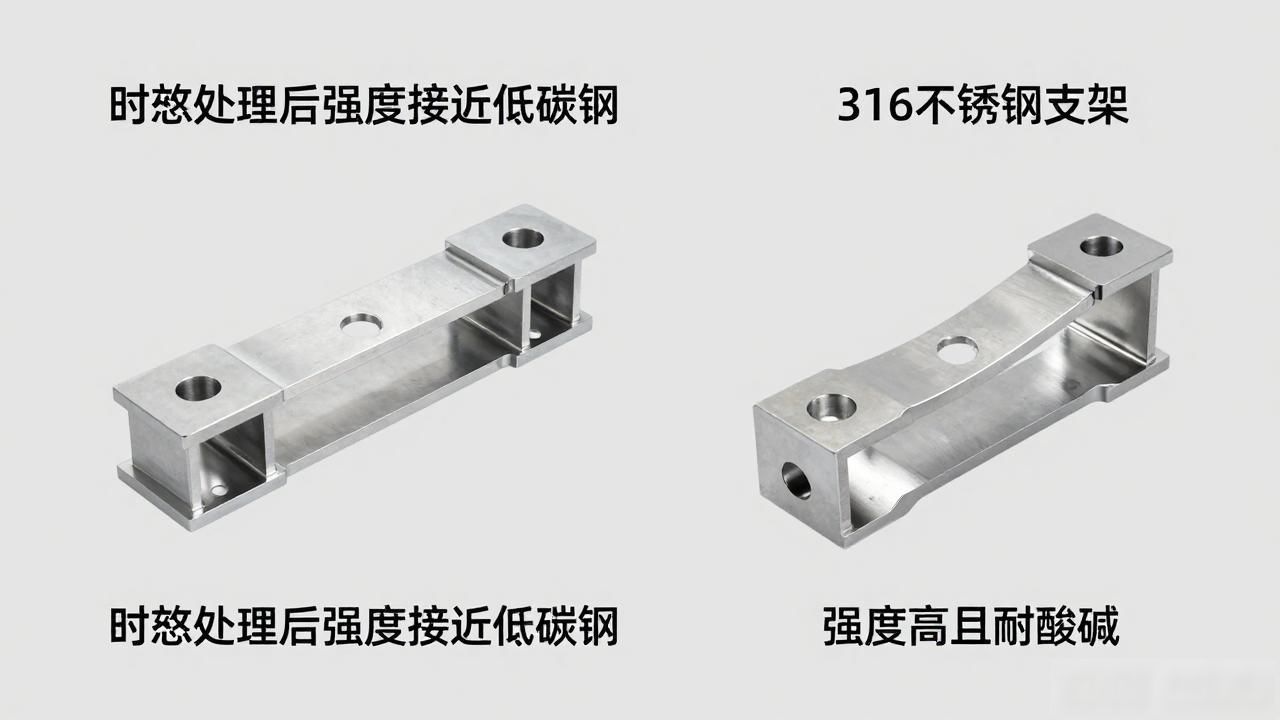

对于高强度需求的情况, 像是机械支架这类, 可选择 6061 铝合金, 这种铝合金经过时效处理后强度能接近低碳钢, 也可以选择 316 不锈钢, 316 不锈钢强度高并且耐酸碱。

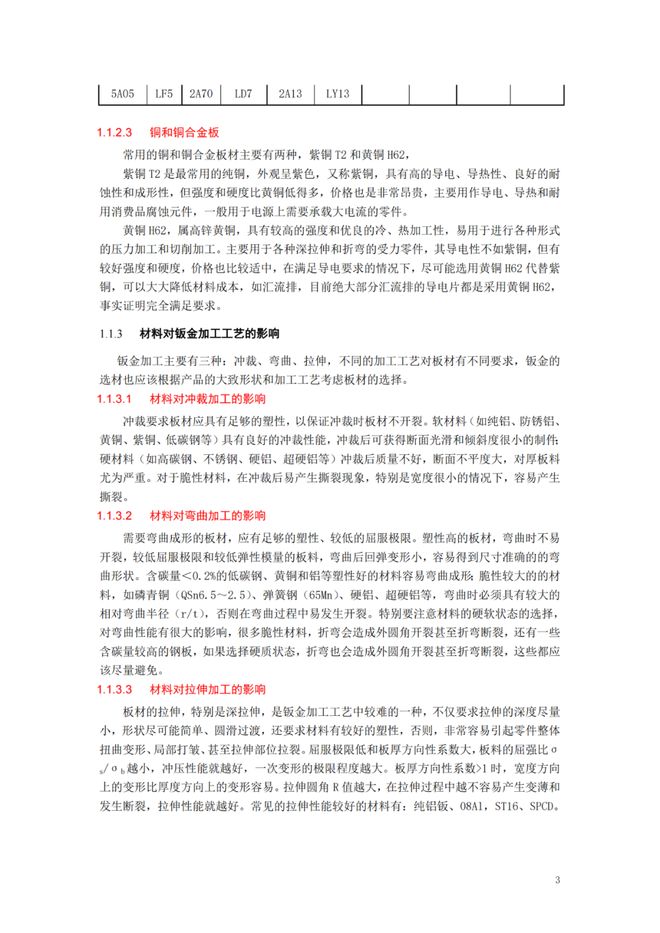

注意, 材料的厚度要与工艺相匹配, 对于折弯件而言, 其厚度通常是要小于或等于6毫米的, 因为要是太厚了就容易出现开裂的情况, 而冲孔件的厚度是要大于或等于孔径的三分之一的, 就好比直径为6毫米的孔, 那么板材的厚度需达到2毫米及以上, 不然就会致使孔壁发生变形, 这是需要留意的。

三、常见结构设计规范

1、折弯结构：

弯折的半径 R 要大于或等于板材的厚度 t, 当 t 等于 2 毫米的时候, R 要大于或等于 2 毫米, 防止因为出现锐角弯折而致使裂开。

彼此相邻的折弯边, 要留出充足的间距, 要是两条折弯边呈垂直状态, 那么间距需≥t+R（比如说, t为2毫米、R为2毫米时, 间距≥4毫米）, 以此避免在折弯的时候出现相互干涉的情况。

折弯的地方要是存在孔, 那么孔的边缘到折弯线的距离要大于或等于t加上2毫米, 假设t等于3毫米, 也就是孔边距要大于或等于5毫米, 以此来防止折弯的时候孔的位置发生变形。

2、冲孔结构：

当 t 小于等于 3 毫米的时候, 圆孔的直径要大于等于 t, 方孔的边长也要大于等于 t, 这样做是为了避免角部应力集中开裂。

孔跟孔之间的间距要大于或等于两倍的 t, 孔与板材边缘的间距要大于或等于 t, 要是 t 等于 2 毫米, 那么孔边距就得大于或等于 2 毫米, 以此来避免板材边缘出现变形情况。

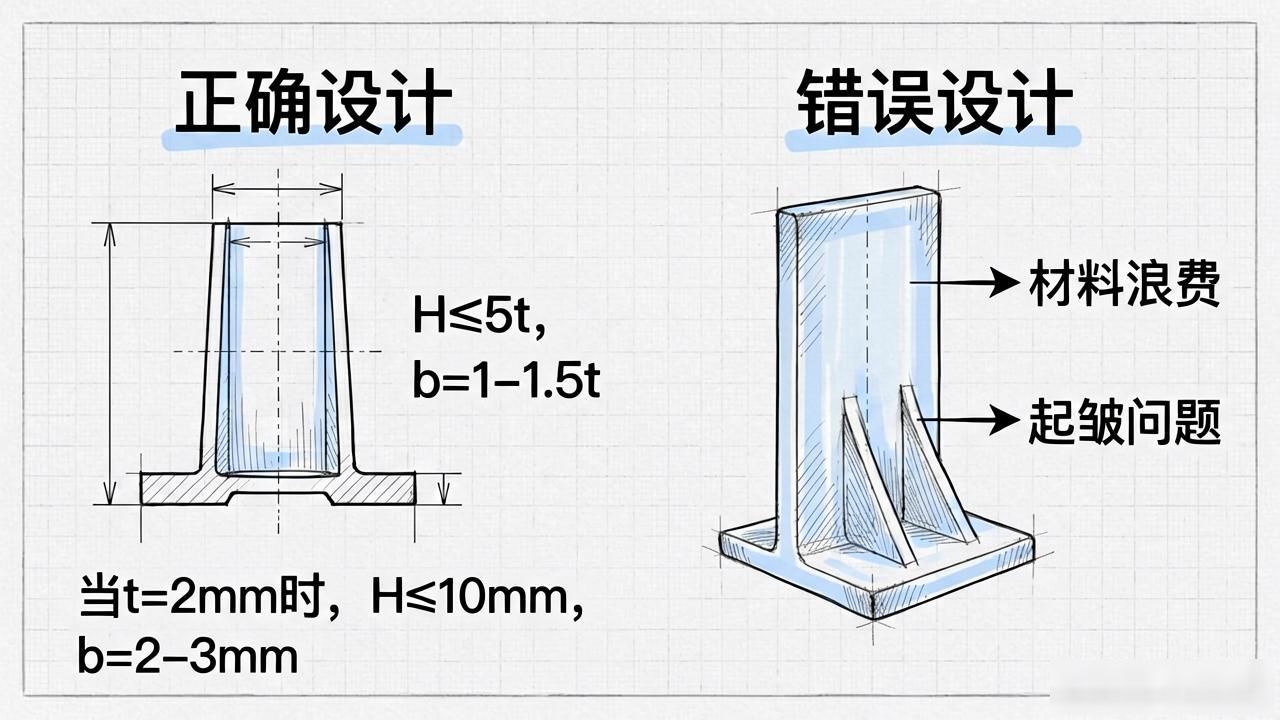

3、加强筋设计：

加强筋的高度方面, H 要小于或等于 5t , 宽度 b 取值为（1 到 1.5）t （比如说, 当 t 等于 2mm 时, H 要小于或等于 10mm 、b 为 2 到 3mm）, 倘若太高又太宽, 那么就会增加材料的用量, 并且容易出现起皱的情况。

应该让加强筋的方向, 和受力的方向保持一致, 像是那种承受垂直力的面板, 筋条可以沿着水平方向去布置, 如此一来提升刚度的效果会更好。

4、焊接结构：

焊接边需留焊接间隙（一般 0.5~1mm），避免焊不透；

进行大面积焊接时, 像箱体拼接这种情况, 应当采用间断焊, 也就是每焊接50mm就空出30mm, 以此来减少焊接过程中产生的变形。

5、翻边结构：

翻边的高度 h须要大于或等于3t, 这是为了保证强度, 翻边孔的直径 d须要大于或等于h加上2t, 如此可避免翻边的时候材料出现拉伸断裂的情况。

翻边处需倒圆（R≥0.5t），防止锋利边缘划伤装配人员。

总归来说, 钣金件结构工艺设计的关键所在是“使设计能够得以实现”, 这其中, 一方面要达成产品性能方面的所需, 另一方面要与生产工艺相契合, 同时还要对成本加以控制。要是把握了材料特性、结构规范以及工艺适配的关键要点, 那么便能够设计出那种“易于制造、使用便利、价格低廉”的钣金件, 进而防止从图纸转变为实物过程中出现“失误”的情况。
