Solidworks钣金自动展开方法教程

机械行业, 软件是首选, 它易学, 还实用, 在钣金设计方面表现优异, 在受力分析方面表现优异, 在运动仿真方面同样表现优异。

1、 这是一款我时常会用到的软件, 现将其分享给诸位, 它是SP5版本, 该版本支持XP系统, 并且此版本是最后一个版本 , 还有ProE , 另外存在PCCAD以及其他插件与之搭配 , 它们能够进行综合运用。

2、 启动，创建一个新零件模型。

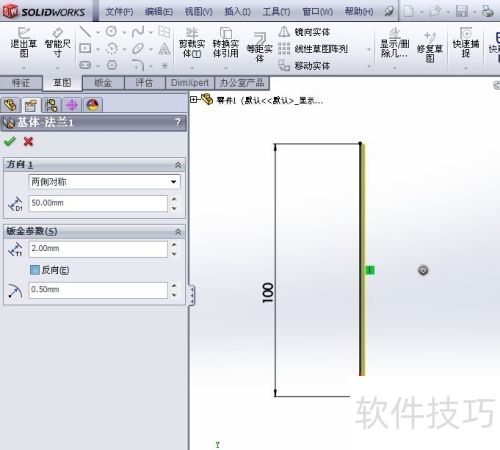

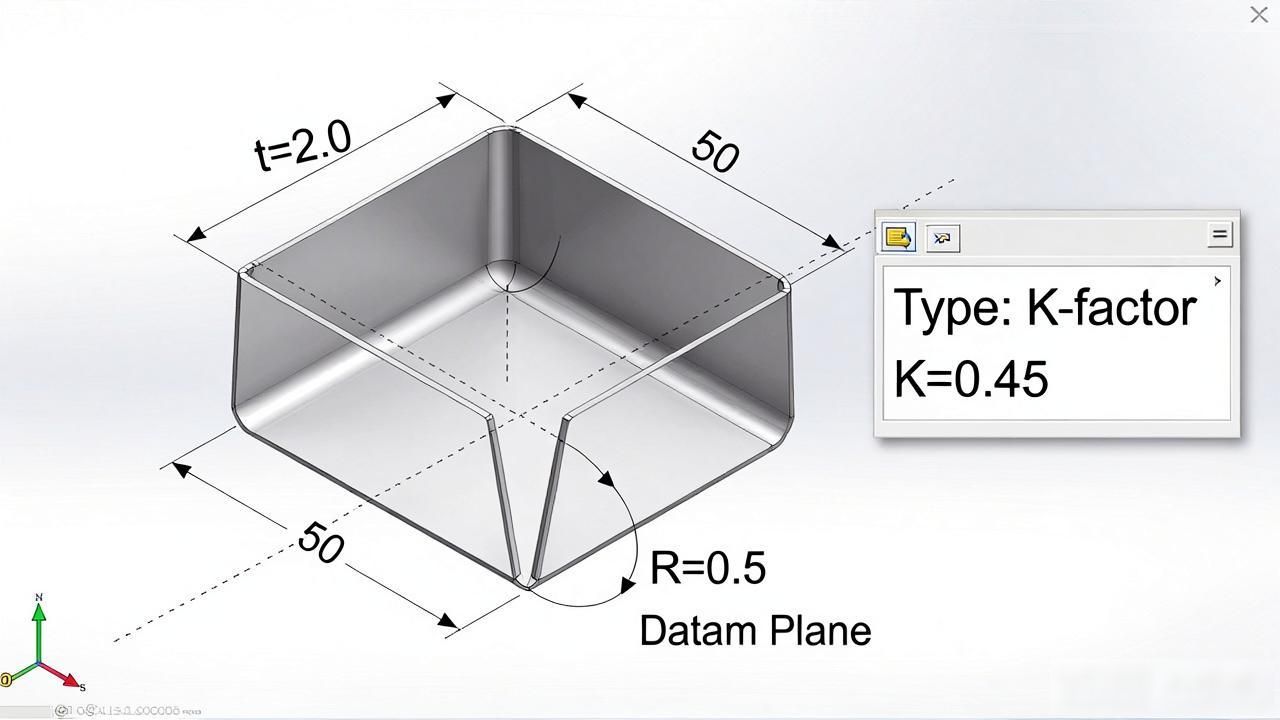

3、 以先前的视基准面当作参考依据, 去创建成一个钣金零件, 比如说（其厚度t取值为2.0）, 并且宽度设定是50, 内部折弯半径R等于0.5。其所选用用以进行折弯参数设置的类型为K因子（该K因子的取值K是, K等于0.45）以此来完成相关的设置项目。

4、 只有属于钣金模块的零件, 才能够自动展开, 而其他的零件, 是无法达成自动展开功能的。

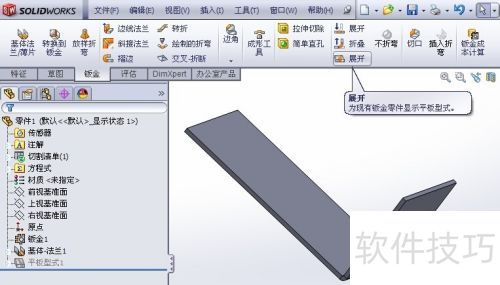

5、 钣金模块中的展开功能可用于检验零件的可展开性。

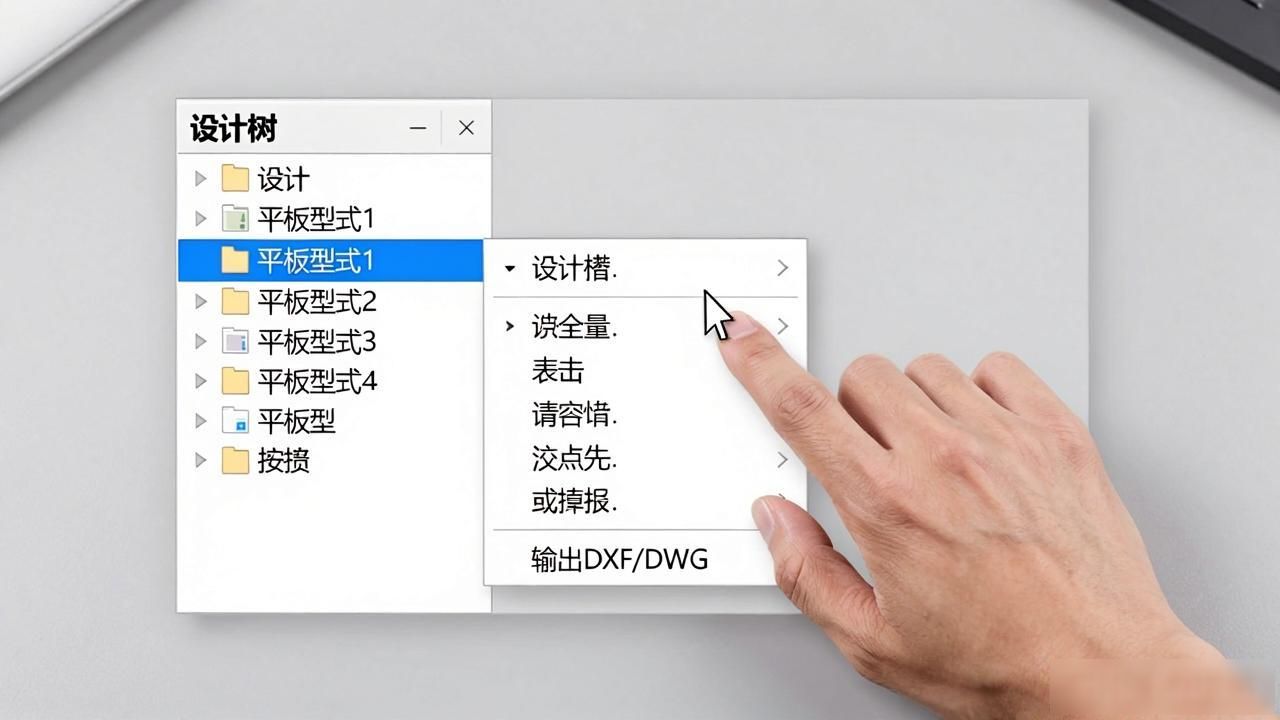

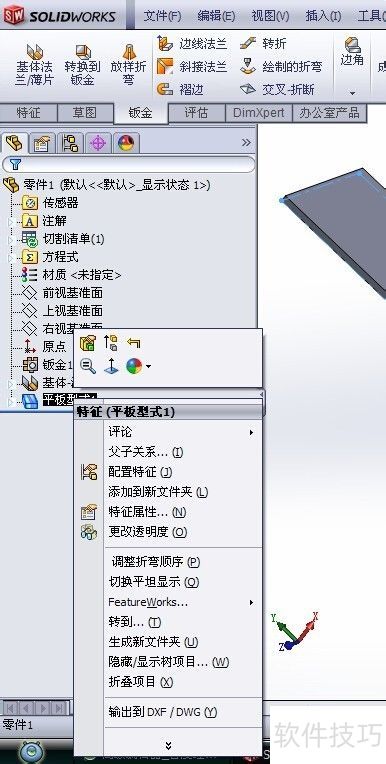

6、 处在设计树里, 从中挑选平板型式1, 之后用右手右键点击, 接着从中寻觅输出DXF/DWG选项, 再去点击进行确认, 最后保存至对应的文件夹或者桌面之处从而方便查找。

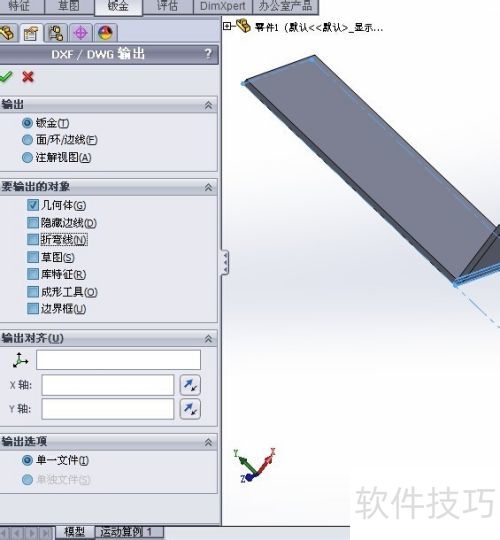

7、 会在保存之后弹出DXF/DWG参数设置窗口, 通常保持默认就行。要是有需要, 可以勾选折弯线选项。在确认之后, 继续进行保存就能完成输出设置。

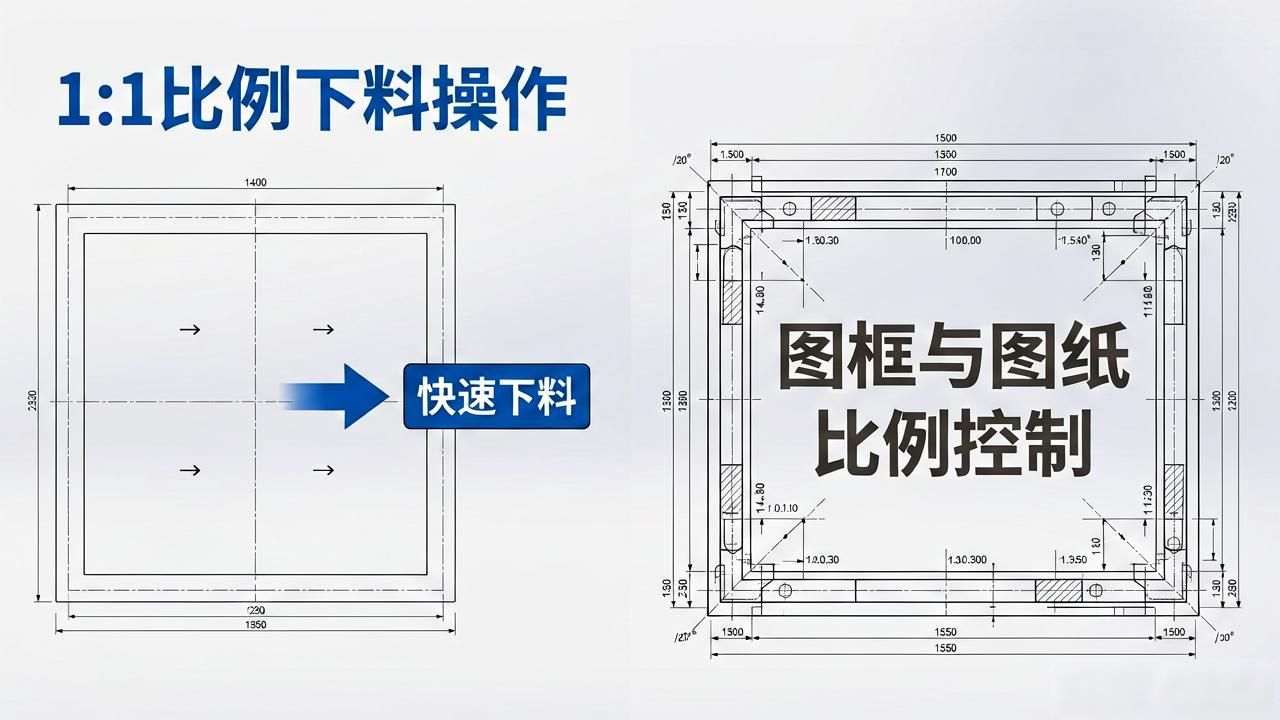

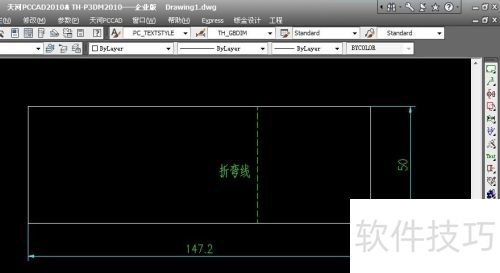

8、 位于上方的那种方法, 具备着相对较为快捷的特性, 其输出的比例呈现为1:1的状态, 能够直接运用于下料的操作当中。另外的一种方法呢, 显得比较繁琐, 需要借助工程图将其拖入到图框里面, 不过要留意图框与图纸之间存在的比例。想必对于这些内容大家都不会感到陌生。
