Proe钣金变形区域展开的两种方法

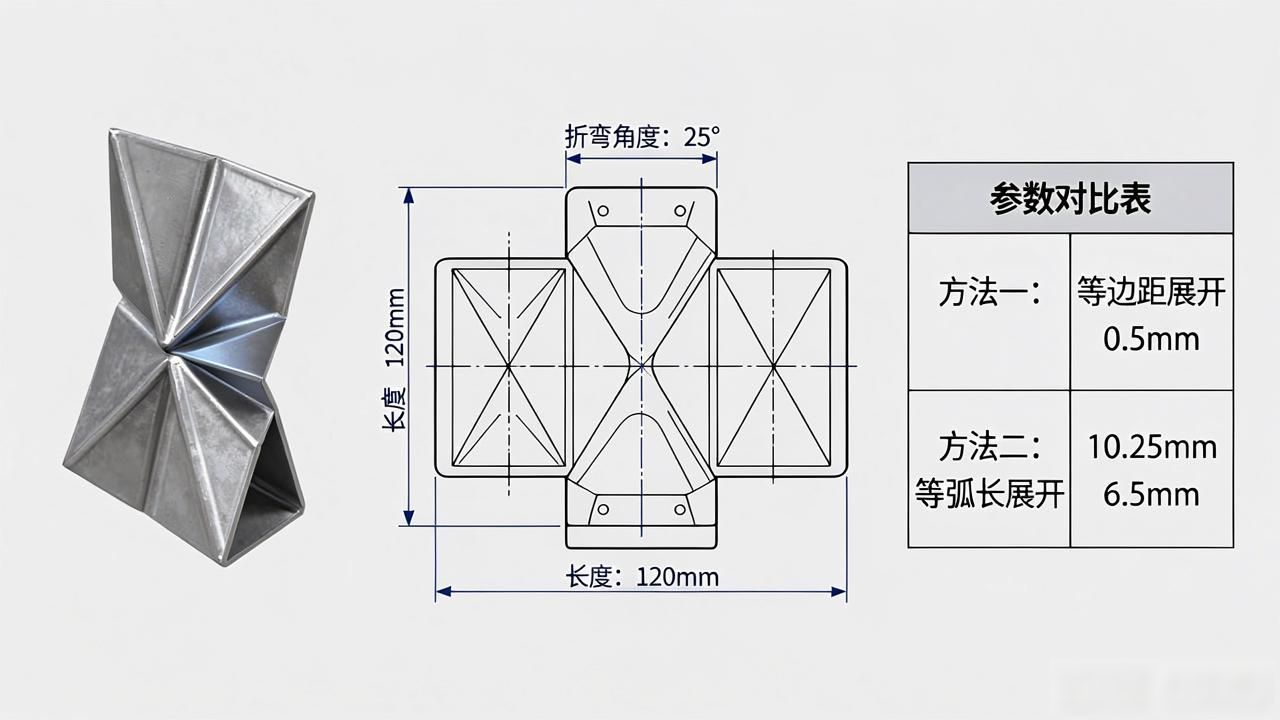

变形区域, 它属于镀金壁里不规则的那种区域, 其通常呈现为一个曲面样儿, 就好比圆角面。在进行钣金展开这个操作之后, 变形区域能够产生完全的变形情况, 目的是让其他的区域维持原来的大小。举个例子, 如图1所示的钣金展开当中, Sufl以及Suf2属于变形区域, 这两个变形区域在展开以后就产生了变形, 进而使得它们相邻的区域在展开之后保持原本的大小形态。

下面列出了钣金变形区域展开的两个特点:

1）存在变形区域, 此区域至少有一个相邻曲面, 该相邻曲面要与变形区域具有共同的边界线, 而且这个相邻曲面能够延伸到钣金件的边缘, 也就是说在该相邻曲面当中, 至少是有一条边线属于钣金件的户外边界线。

2）钣金展开后，各区域间不会有重叠。

依据以上所罗列的变形区域的两个特性, 能够运用两种办法对变形区域的钣金予以展开。

第一种变形区域Proe钣金展开方式：

要是变形区与同时契合上面所列出的那两个特点, 那么系统会把变形区域跟相邻曲面进行合并, 之后就能展平变形区域。比如说: 在图 1a 所展示的钣金件里头, Suf1 曲面是一个变形区域, 这个变形区域存在一个相邻曲面 Suf2, 它与变形区域 Suf1 有着共同的边界线, 并且 Suf2 曲面有一条边线是该钣金件的外边界线（如同图 1a 所呈现的那样）；展开的时候, 系统会把变形区域 Suf1 和相邻曲面 Suf2 予以合并, 展开以后各区域之间也不会出现重叠（如同图 1b 所 的那般）。

图1

第二种变形区域Proe钣金展开方式：

若变形区当下并非一并契合上面所列出的那两个不同特点, 那么就必须去创建额外的变形区域, 如此才能够展平变形区域。在图2a所展示的钣金件里头, Suf1曲面属于一个变形区域, 变形区域存在一个相邻曲面Suf4, Suf4与变形区域Suf1具备共同的边界线, 且Suf4曲面拥有一条边线是该钣金件的外边界线, 此情况如图2a所示, 然而在与Suf4合并过后, 展开钣金件时区域间会出现部分区域重叠, 如3a图所示；还有另外一个相邻曲面Suf5, Suf5与Suf1合并之后, 展开时同样会出现重叠状况, 如图3b所示, 故而该变形区域无法采用第一种方法展开。

图2

图3

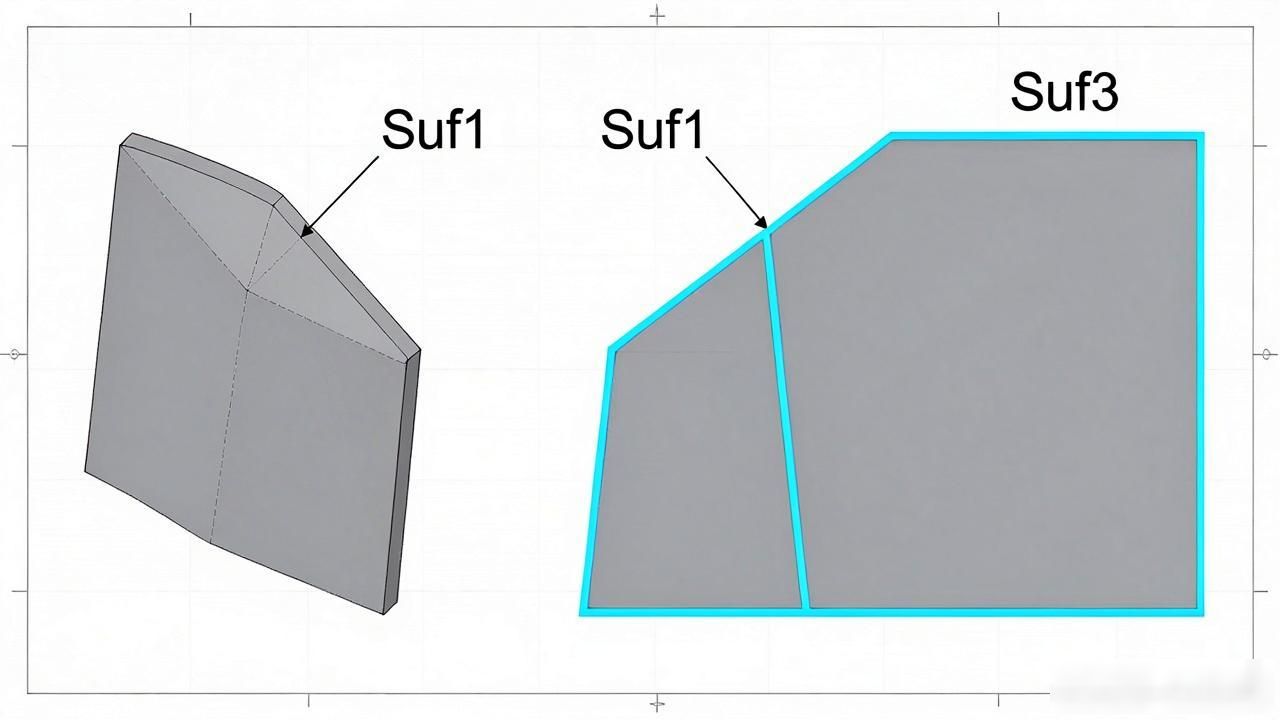

要展开那个变形的区域, 那就得去创建额外的叫做Suf3的变形区域, 让Suf3和Suf1有着共同的边界线, 而且Suf3曲面存在一条边线是这个钣金件的外边界线, 就像图2b展示的那样, 在展开的时候系统会把变形区域Suf1同这个额外的变形区域Suf3合并起来, 展开过后不会出现重叠的情况, 就像图2c展示的那样。创建变形区域Suf3的时候要留意Suf3必须得和Suf1相切。
