重量轻、强度高且成本低的钣金件, 广泛运用在汽车、家电以及设备外壳等诸多领域当中。然而呢设计要是忽略了工艺特性, 就容易致使折弯出现开裂情况, 或者造成装配艰难, 又或者使得成本有所上升。本文主要是从设计原则方向开始, 再到材料的挑选方面, 接着是结构规范环节, 最后是工艺适配这几块, 系统地去梳理钣金结构设计的关键要点, 这样做是想对可制造性以及产品可靠性的提升起到帮助的作用。
一、设计核心原则要兼顾性能与工艺, 钣金件要满足强度与刚度要求, 还要避免过度设计。比如说设备外壳, 可通过增设加强筋来提升刚度, 而不是单纯增加板厚。实践证明, 2mm钢板加筋结构跟4mm无筋结构相比, 成本降低30%, 重量减轻40%。同时要确保折弯、冲孔等工艺可行, 避免封闭结构之类不可加工的设计。在兼顾装配与维修方面, 结构设计得预留装配空间, 像螺丝孔周围至少得保留15mm操作空间来适配扳手；卡扣连接得设置拆卸缺口。宜采用可拆卸结构的易损部件, 像面板、接口板这类, 要避免因焊接固定致使整体更换。批量生产时, 应兼顾批量与成本, 尽量整合零件、减少焊接工序；统一非标结构尺寸, 比如把所有功能孔统一成φ5mm圆孔, 防止φ5与φ5.5mm混用, 降低模具更换频率, 提高生产效率。二、材料选择，常用材料包含冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选材需依据使用环境与工艺需求来进行:

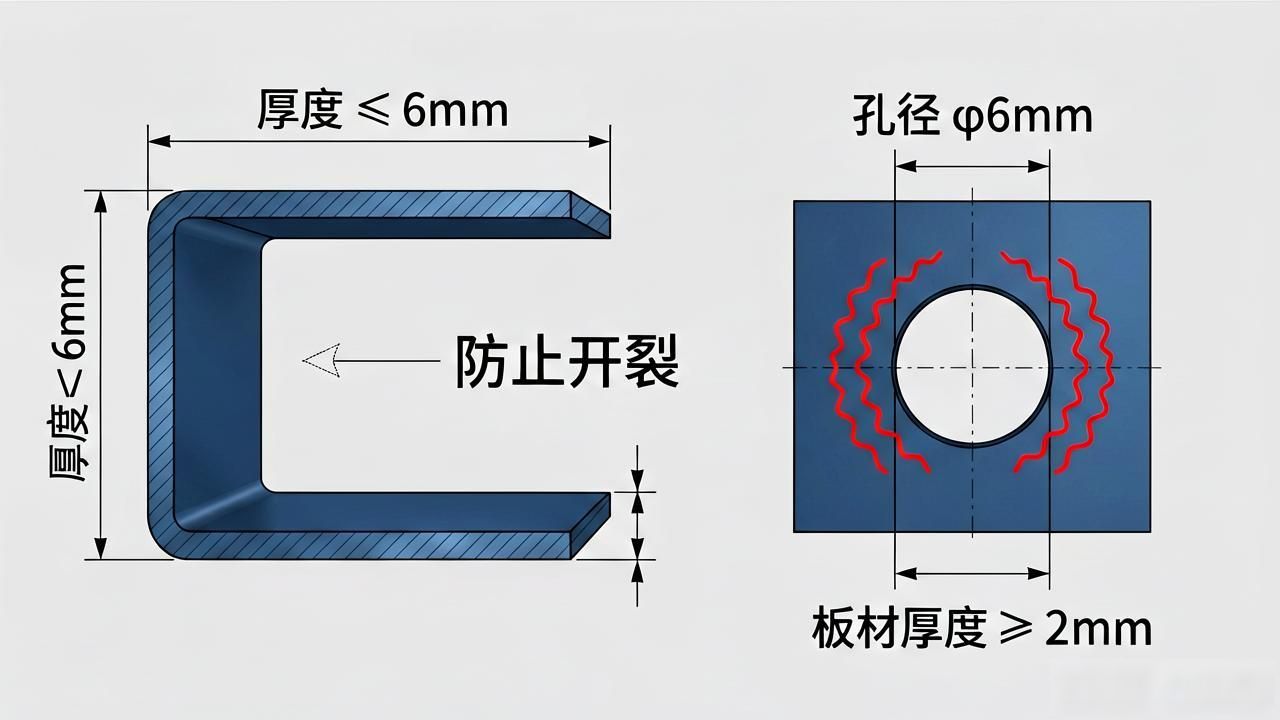

需要留意, 折弯件的板材厚度, 通常不会超过6mm, 目的是防止出现开裂的情况；冲孔件的厚度, 应当不小于孔径的三分之一, 比方说φ6mm的孔, 对应的板材厚度是≥2mm, 如此可避免孔壁发生变形。
三、存在着常见的结构设计规范, 其一为折弯结构, 其二是冲孔结构, 其三是加强筋设计, 其四是焊接结构, 其五为翻边结构。
总之, 钣金结构设计的关键之处在于“使设计能够得以实施”, 亦即在达成性能要求的情形下, 全面考量工艺上的可行性以及成本的把控情况。唯有把握材料的特性、结构的规范以及工艺匹配的关键要点, 方可达成“易于制造、便于使用、价格低廉”的高效设计目的。
