线切割加工作业规范

1、目的是, 借由内部线切割加工作业的标准运作, 让线切割现场加工作业处在一个良好的操作程序里, 确保加工工件的质量以及加工效率达到优良标准。并且要始终坚持做到, 使线切割加工能够标准化、规范化、制度化 , 运用范围涵盖线切割加工与线切割预加工 , 主要职责与权限里, 生产部长需要, 签收模具图纸, 负责模具图纸的交接, 依据工期安排配作工件, 收集、发放模具图纸, 对加工工件进行质量把关。职责方面, 生产部长一职能够由主任或班长来进行代理。车间主任, 施行生产督导工作, 要确保工期以及质量获得保障, 还要持续开展人员培训工作, 着力落实设备保养事宜, 针对员工开展绩效相关操作, 进而为单位顺利运作予以效劳。班长, 承担当班生产相关的状况把控工作以及合理安排人员去操作机台, 目的在于提高班内的生产水平。

2、围绕生产效率以及加工质量展开工作, 致力于提高现有技术, 对工艺加以改善, 注重各工序之间的相互协调情况, 对检验加工程序进行管控, 据此来判断线割加工的具体部位是哪里, 针对加工件所要线割的部位在图纸上进行颜色标示。4. 组员: 依据要求严格执行作业标准, 以此提高工作效率这件事, 追求达成质量方面零缺点的目标。四、 具体标准内容: 一、线切割生产管制: 1. 线切割文件、图纸管制: 主任需把控线切割现场V盘、图纸发放这一工作, 还要负责回收相关物品。2. 线切割工件有着交接管制, 其一, 当工件进入线切割范畴时, 线切割人员要针对其开展确认工作, 确认工件数量以及外观, 要是存在异常情况, 那就作异常处理, 将工件退回上一道工序；其二, 线切割人员需确认各个加工工件是否齐全且整洁, 对于未清洁的工件要进行清洁；其三, 工件在检查员确认上一道工序加工合格之后, 线切割人员才能够上机台进行加工；其四, 在工件确认无误后, 要依据生产方案来对线切割工件进行上机安排。

3、工期规定要进行上机操作, 倘若存在必须预先加工的工件, 那就应当率先安排加工。4. 线切割加工工件的结构实施管制: 要是没有经过技术部门批准, 线切割的工作人员不准随意去更改工件的结构。也就是指: 镶件需进行加工。其次线切割加工工件的前期作业如下: 1. 对于即将要加工的工件施行上机确认, 其一要确认待加工工件的材料与图纸所要求的材料是不是一样的, 大小是否合适, 刃口的厚度是否恰当。刃口的厚度既不能比图纸要求高出一点五毫米, 也不能低于一点五毫米。2. 还要确认待加工工件的数量是否准确, 外观是否干净整洁。需对不清洁的工件外表, 去除氧化皮与锈迹, 还要进行消磁处理。3对于待加工工件, 要查看是否需本工序打预孔穿丝孔, 或前工序预孔有无漏钻或者没钻透, 钻预孔位置是否合理, 若有异常要及时作异常处理。4是穿孔机电极要求。1、超硬度合金应选用红铜电极。2)、等一般材料。

4、选择使用黄铜电极, 3、依据图纸所需要的孔的大小, 挑选不同直径的电极, 如今仅局限于1, 2、4、打孔的位置具备要求, 当被切割的工件落料中心距大于20mm的时候, 在距刃口10mm的地方打预孔, 切割大型模具的时候, 有条件的人能够沿着加工轨迹设置数个穿丝孔, 以便于切割过程中发生断丝时能够在附近重新穿丝, 进而继续切割、2、加工方案进行确认: 1照着图纸确认线割加工路线, 加工的原则是先处理难的部分再处理容易的部分, 先加工里面的部分再加工外面的部分。切割路线的起始点得挑拣在工件外表相对平坦、对工作性能影响比较小的部位, 对于精度要求较高的这类工件, 最好把切割起始点定在工件上预先制好的穿丝孔里, 不能从工件外部直接切入, 不然会致使工件切开的地方产生变形。一定要确定图纸有没有特殊要求, 倘若有的话, 比如线割内孔之后加工外形的时候更要注意。还要确认工件的线割坐标点啦。

5、进行机床状态的确认, 通过手摇动机床, 查看机床运动是不是正常, 针对机床的0, 0坐标, 编写一条程序让机床空载运行, 以此来确定是否能够归复到零点。要是出现异常情况, 应当及时进行异常状况的相关处理。对于工件的固定, 首先按照图纸来装夹工件, 这要求工件决不能超出机床的工作行程范围, 并且线割部位绝对不能装夹到夹台以及夹板之上而。其次, 线切割架在加工工件的范围之内不能产生运动方面的干预。最后, 在进行多件加工的时候, 应当配备有专用的夹具, 而且要求是具备基准的, 要始终保持基准的一致性。4. 明确工件加工基准, 依据上工序基准来找寻对应基准, 从而保持基准的一致性。5. 进行机床参数条件设定: 按照加工工件来设定参数条件。一般设定原则是: 工件越厚则设置电流越小。放电量越大时放电间隙会越大, 一般情况是这样, 要进行相匹配的调整。调试切割电极, 使切割电极与工件上、下两平面50mm距离保持垂直。

6、直度误差得数要比这个范围小也就是小于0.01到0.02mm,有个切割电极,它在200mm距离的时候抖动抖丝,误差处于某mm范围之内,三线切割有着加工方面的作业内容,其中一项是加工前检查,要检查水质,还要检查室温还要检查机床,在开始上机操作去进行加工之前,得先去查看机台各个部位的运转状况以及水质的情况,要针对各个部位去做检查,要是发现了异常的现象,就得及时把问题排除掉,然后让它投入正常的使用状态,这么做是为了保证获得加工精度。水质比电阻为 -40型的, 应处于50000的范围, 室温应当控制在20±10的范围, 工件方向以及坐标零点需进行检查, , 要查看工件方向同电脑程序方向是否一致, 工件起割坐标零点与程序零点是否一致, 机床参数条件是否契合要加工工件的要求, , 工件固定是否牢固、合理。要修改程序, 需确认工件与程序的正确性, 当发现存在程序错。

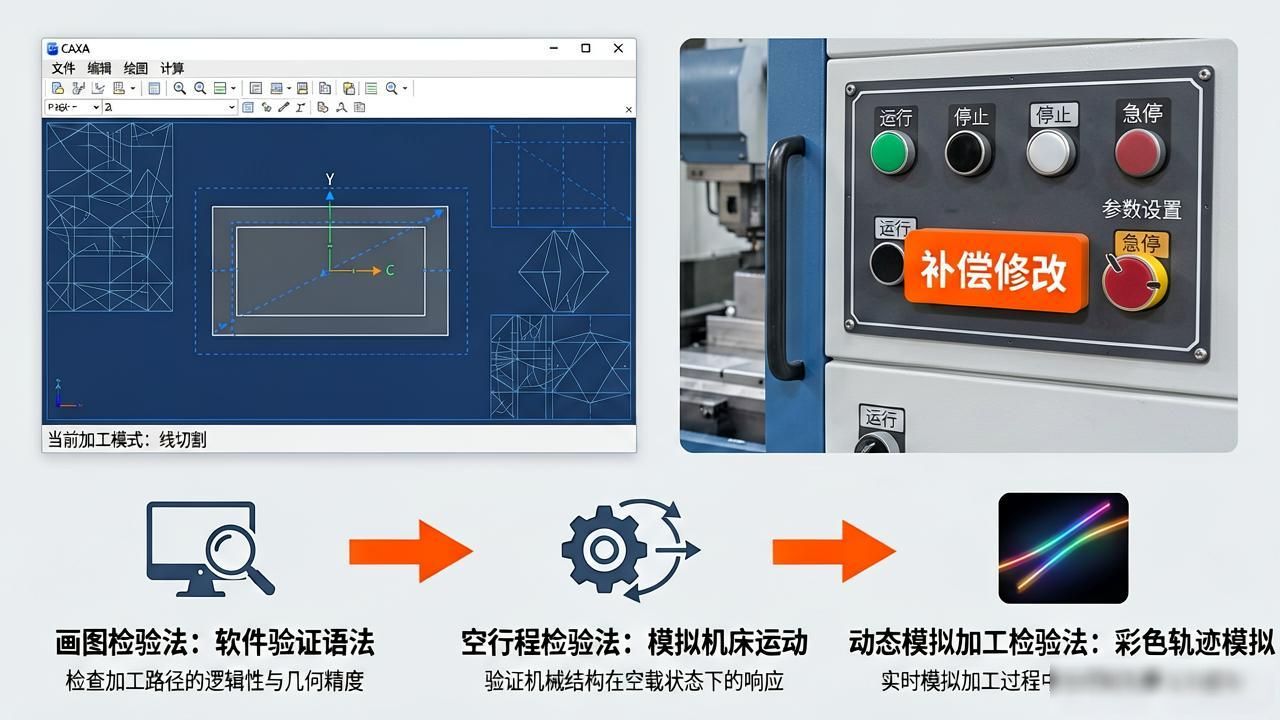

7、首先, 存在错误, 需要修改程序, 对于HL软件而言, 要用CAXA软件来进行编程, 针对具体工件, 要开展补偿修改。其次, 程序的校对: 一、在编程完成之后、正式切割加工之前, 要对编制的程序予以检查与验证, 以此确定其正确性。线切割机床的数控系统都给出程序验证的办法, 常见的办法有, 画图检验法主要是用来验证程序内有没有错误语法以及是不是符合图样加工轮廓；空行程检验法能够检验程序的实际加工情形, 查验加工里有没有碰撞或者干预现象, 再就是机床行程是不是能满足加工要求等；动态模拟加工检验法借助模拟动态加工实际情况, 对程序以及加工轨迹路线作出全部验证。通常情况下, 要依照编制的程序完整运行一回,观察图形是否“回零”。有些冲模, 其尺寸精度要求高, 凸、凹模配合间隙小, 对于这类冲模, 可先使用薄板料进行试切割, 然后进行检查。

8、进行有关尺寸精度与配合间隙的查找, 要是发现存在不符要求之处, 那就得赶紧修正程序, 一直等到验证合格之后, 才能够正式开展切割加工。正式切割完毕之后, 可别着急着去拆下工件, 得查验起始与终结坐标点是不是一样, 要是发现有问题, 就要马上采取“补救措施”。编辑成为3B加工程序之后, 必定要被班长或者技术人员核查, 查看补偿是否抵达图纸工艺所要求的尺寸。Q235材料的卸料板加工, 能够采用大电流, 脉冲间歇小, 放电量大, 补偿小, 加工电极运转速度快来实现加工。(2) 将Q235材料制的卸料板用作工艺板时, 能够选取中大电流, 处于脉冲间歇当中, 放电量属于中等等级, 补偿为中等程度, 以加工电极的运转速度较快的状态来予以加工。5. 针对材料的凸模与凹模进行加工: 在对130mm以下的工件开展加工之际, 凸模以及凹模是有可能都采用相同方式来进行加工的。

9、工件进行条件加工, 在达到40mm以上的时候, 常常是从中部起始放电, 致使切割液被顶开来, 抑或是中央局部位置的切割液处理状况变糟而难以开展加工, 如此一来就会出现工件内部形状失真的情况。一般而言, 解决的办法是增大控制功率管12级, 补偿也随之进行相应的增多或者减少。依据实践得出来的经验, 线切割加工冲裁模具时, 其配合间隙应当改得小一些。乃是由于在凸、凹模线切割加工期间, 工件的外表会生成一层组织脆松的熔化层, 电能参数越大, 外表的粗糙度就越差, 熔化层也比较厚。且跟着模具冲裁次数日益增多, 这层呈脆松状态的表层会渐渐产生磨损, 致使模具的配合间隙渐渐变大, 进而达成工艺“大间隙的需求。依据本公司模具所具备的特点, 针对较小模具单件工件来讲, 选取过盈双面0.03 – 0.05毫米较为适宜。对于较大模具单件工件而言, 采取过盈双面0.0 – 0.0毫米较为合适6. 二次(或者多次)切割法:

10、对于那些形状呈现复杂状态, 壁厚或者截面变化幅度较大的凹模型腔零件, 为了能够减小发生的变形状况, 从而保证加工所具备的精度, 适宜采用二次切割法。通常来讲, 精度方面有着较高要求的部位预留余量之后先开展粗切割, 等待工件释放出较多的变形之后, 再开展精切割直至达到要求的尺寸。假设为了能够进一步提升切割精度, 在精切割之前的阶段, 预留0.20mm以及0.30mm的余量来进行半精切割, 此即为3次切割法, 第1次切割是粗切割, 第2次切割是半精切割, 第3次切割是精切割。这一方法属于提高模具线切割加工精度极为有效的途径。7.提高拐角R精度的方法是, 在线切割放电加工时, 因放电反作用力致使电极丝实际位置比机床X、Y坐标轴移动位置滞后, 进而造成拐角精度欠佳。解决办法如下, 一为增加停机时间, 二为提高电极丝张力至180g(0.18)。

11、增加300g3的切割液流量, 使其达到13kg/c/min至5 – 7kg/c/min并控制加工速度为15m/min8。实际轨迹进行计算, 根据大量统计数据表明, 线切割加工后的实际尺寸大部分处于公差带的中位值也就是所谓中为中间尺寸附近, 所以对于冲模零件图样中标注公差的尺寸采取中位值尺寸当作实际切割轨迹的编程数据 , 其计算公式是中位值尺寸等于根本尺寸加上上偏差与下偏差的和除以2。给定的图样尺寸里, 外圆半径是R250.04 , 其位于中间位置的尺寸是25加上(00.04)除以2等于24.98(mm)。鉴于线切割放电加工具备的特点, 工件与电极丝之间一直存在放电间隙。所以, 在进行切割加工之际, 工件的理论轮廓(也就是图样)与电极丝的实际轨迹应当维持一定的距离, 也就是电极丝。

12、中心轨迹跟工件轮廓所存在的垂直距离, 把它称为偏移量f0（也就是通称的补偿值啦）。f0等于R丝加上电, 这里面R丝是电极丝半径? 电是单边放电间隙。线切割加工冲模有关的凸模、凹模, 要全面估量电极丝半径R丝, 加上单边放电间隙电, 还有凸模、凹模它们之间的单边配合间隙配, 从而去确定恰当的间隙补偿值f0。比如说? 加工冲孔模（也就是要确保工件的冲孔尺寸呢）, 是以冲孔的凸模当作基准, 所以凸模的间隙补偿值是这样的: f凸等于R丝加上电, 凹模尺寸要增加配。即对于加工落料模, 也就是那种要求保证冲下工件尺寸的模具, 是以落料的凹模作为基准的, 凹模的间隙补偿值是f凸等于R丝加上电, 凸模的尺寸是要增加配的。偏移量大小会直接对你影响线切割的加工精度以及外表质量。要是假设偏移量过大, 那种情况下间隙就太大了, 放电不稳定, 进而影响尺寸精度；要是偏移量过小, 那么间隙就太。

13、小, 会对修切余量产生影响。修切加工之际, 电参数会依次逐个渐渐减弱, 非电参数同样也应当做出与之相对应的调整, 以此来提升加工质量。9. 针对多件工件进行加工: 首件需要交给检查员展开全面检查, 检查员确认合格之后才能够进行加工。若不合格, 应当找寻出导致不合格的原因, 开展修正更改。10. 完工之后进行自主检查: 当工件完成之后应当予以全面检查, 要是存在多件加工以及多尺寸的情况, 对于尺寸可以进行抽检, 若为单件且尺寸少的, 就必须全部都进行检查。以此确保本工序工件的加工质量。若是察觉到存在错误, 要即刻跟技术部的人员进行沟通, 以此来谋求解决, 绝对不可以自行去处理。11.工件完工之后的处理事项: 1.加工完成的工件涵盖凸模、凹模、卸料板等部件, 需使用清洗剂将其清洗得干干净净, 然后交给检查员做最终的检验。检验要是合格了, 要是不着急转入下一道工序展开加工, 那么在刃口的地方涂抹黄油膜加以保护。2.把图纸交回去, 清理机床, 着手准备下一个工件的加工工作。线切割加工作业标准 校对: 锦州光和密封实业。
