1、选取的文档, 热矫正工艺规范, 其一, 目的是经由对产品矫正进程的把控以及产品损伤修补进程的把控, 从而保证产品加工质量契合要求。其二, 范围是此程序适用于钢结构产品的矫正过程把控且适用损伤修补过程把控。其三, 职责方面, 首先, 生技部负责编制矫正工艺措施以及修补措施。其次, 质管部负责矫正过程的质量检验以及监督。最后, 生产班组负责矫正工艺的实施以及质量的把控。4. 参考程序文件, 其中包括 4.1 业主文件及图纸, 4.2 施工过程把握程序, 4.3 不合格品把握程序, 4.4 -2001 钢结构工程施工质量验收规范, 还有程序 5.1, 其中矫正分为机械矫正和火焰矫正两种方法, 5.1.1 是机械校正, 5.1.1.1 机械矫正接受矫正机、压力机、千斤顶以及自制的螺旋丝杠等方式。
2、它也能够接纳锤击这类方式, 然而矫正期间绝不能够直接锤击, 应当具备垫板等保护手段；5.1.1.2在机械矫正之前, 要将构件上的所有杂物清扫得干干净净, 把和压辊相接触的焊缝焊点打磨得平度一致。5.1.1.3当碳素结构钢处于环境温度比-16低、低合金结构钢环境温度比-12低的时候, 是不应该开展冷矫正以及冷弯曲的。5.1.1.4焊接H型钢采用的机械校正方法主要是矫正翼缘板出现的角变形, 在专门的翼缘矫正机上, 借助机械力来进行反复多次的强制性校正, 一直到角变形量契合标准才行。翼缘板厚度要是超过30mm的话, 通常情况下要求来回进行几次校正, 并且每次校正量是12mm , 机械校正的时候, 还能够接受压力机根据构件实际变样子况直接进行校正了。焊接H型钢的矫正原理图是这样的: 5.1.2火焰矫正 , 5.1.2.1火焰矫正时, 一般会用氧气。
3、及已炔或丙烷气体。工具一般用矫正专用的等压式焊炬。5.1.2.2 对于变形的热矫正而言, 较多接受中性氧化焰, 也就是氧气与乙炔的体积比为: L 处于 1.1 至 1.4 的范围, 要是想要让钢材能够产生均匀收缩进而达成矫正变形的目标, 一般情况下可以采用 L 为 1.1 至 1.2 的中性焰；要是想要借由钢材沿厚度方向温度分布不均匀从而产生不均匀收缩以达成矫正变形的目的之时, 可以用 L 为 1.3 至 1.4 的氧化焰较快地对钢材表面予以加热；中性焰适合用于矫正厚的钢板, 对于 10mm 以下的钢板则需要接受氧化焰。5.对于厚度处于30mm以上的钢板, 接受碳化焰, 也就是L1, 进行缓慢加热, 以此渐渐将钢板“烤透”, 避免出现钢板表面温度很高而内部温度比较低的这种现象发生。低碳钢以及低合金钢, 在火焰加热矫正的时候。
4、首先着重说一下, 加热的这个温度, 是绝对不应该超过900的。低合金钢, 在经过因火焰加热而产生的矫正变形之后, 应当以一种自然的状态去冷却。矫正的这个温度必须把控好, 一定得适当地去把握这个温度, 要使钢材尽可能地不受到不利的影响, 尽可能在这种把控中, 把促进矫正变形的效率朝着高处提。然后说对于低碳钢, 在进行基于热来对其进行矫正的时候, 加热所能达到的温度, 按照规则是要杜绝高于780的；那对于低合金钢也同样是基于热矫正的时候, 这个温度的把握就要放置在720这块左右；再有就是针对那些已经施行了经过热处理的钢材, 按照原则来讲是绝对不允许开展热矫正这个行动的, 这是因为一旦进行加热矫正后, 就会让先前执行热处理的作用消失掉, 要是铁定必须进行加热矫正时, 此刻加热的温度, 则需把握放置在600大概左右，并且那个限度最高不能够超过650。5.1.2.5火焰矫正需依据构件呈现的变样子之状况, 来确定加热所处的位置，以及加热的依次顺序；火焰矫治的时候加热的温度不适宜过高, 过高会致使金属变得发脆, 进而影响冲击的韧性。加热的温度应当控制在900以下, 最低的温度能够到300左右。5.1.2.6对于热矫正所产生的高温要进行严格把控, 除了借助颜色。
5、进行辨别之外, 矫正人员必然要接受红外线测温仪来实施监测, 质管部质检员需要不定期针对现场矫正温度开展监督检查。钢材表面有着相应颜色以及对应的温度, 其相关情况如下, 深褐红色、樱红色、褐红色、淡樱红色、暗樱红色、亮樱红色、深樱红色、桔黄色。对于热矫正而言, 同一部位的加热矫正通常不会超过2次, 要将其加热至适宜温度。5.1.2.7热矫正方法, 热矫正方法存在点状加热、线状加热、三角加热。a.点状加热主要凭借加热圆点的收缩去达成矫正变形的目标, 通常用于矫正板料凹凸变形、折皱变形以及圆管的弯曲变形；b.线状加热, 线状加热能够被区分为直线加热、环。
6、存在形线加热、曲线加热三种基本形式, 线状加热大量运用氧化焰, 致使钢板在厚度方向上温度分布不均衡, 在横向收缩时, 构件会产生角变形, 以此达成矫正原角变形的目的。线状加热的宽度不适宜太大, 通常取板厚的0.52倍左右, 加热钢板的深度为板厚的1/2 2/3, 此加热法主要用于矫正角变形, 也被用于弯曲变形、畸变形、扭曲变形等矫正。其钢材于加热线处, 在冷却进程当中, 此钢材的横向收缩比纵向收缩更大, 故而亦能够采用中性焰缓慢加热钢材, 以使加热深度尽可能增大, 借助钢材的横向均匀收缩来矫正变形, 加热带的宽度越大, 那么横向伸缩也就越大。不过为了确保矫正的综合质量, 对于中等厚度的钢板而言, 一般情形下不要超过15mm。几种常见的线性加热加热示意图如下所示: （1）折皱变形热矫正平行线加热三角形。
7、加热, 如上图所展示的那般, 是针对钢板与两条加劲肋焊接后, 于边缘出现的折皱变形情况进行的, 日常常用中性焰, 借助平行线法或者三角形法来开展加热矫正, 要是接受两种矫正方法进行综合矫正, 那么效果将会更好一些, 平行线加热所在位置, 如同图中所示的这样, 需得从凸起的两侧开始朝着最高处慢慢围拢, 切不可先从凸起最高处进行加热, 加热深度等同于板的厚度, 加热线的线宽以及线距, 都要依据变样子况和板厚来予以确定, 一般而言, 线宽选取, 线距大约是80mm, 加热线的长度同样也要依据折皱变形的范围以及图中a的尺寸来确定, 一般是a/3a/2。有的构件折皱变形较小, 常把平行线加热法当作主要形式, 有的构件折皱变形较大, 应以三角形加热法作为主要形式, 并且选在凸起两侧进行加热, 加热深度是板的厚度, 折皱变形通常多现于较薄钢板, 没错吧。
8、适宜去接受大三角形进行加热, 常常去接受那种顶角是30度, 腰长大概在80毫米左右的等腰三角形, 要是仅仅采用三角形这一种方法来加热的话 , 三角形的顶角还能够适当地减小, 其腰长还能够适当地增大, 三角形的布置得要均匀, 一次不要有太多数量, 普遍情况下每1米的范 围内1至3个是较为适宜的, 要是一次矫正没办法达成的话, 可以再根据情况酌情予以增加。（2）有角变形, 这是热矫正, 加热线加热位置在翼板与腹板这儿, 像T字梁焊接后, 翼板出现相应角变形, 矫正时要用氧化焰, 在翼板凸面和焊缝对应的位置做线状加热, 加热深度是板厚度的1/2到2/3, 加热线宽度一般是翼板厚度的0.5到2倍, 这是常取的, 一次矫正不过来, 还能再次矫正, 这样的线状加热, 冷却后, 能让翼板在厚度方向产生不均匀横向收缩, 进而使原有的角变形得以矫正。
9、厚板的均匀弯曲热矫正，如下图示, 厚板于板面以外出现了均匀弯曲变形, 其矫正办法和前面讲的角变形方法大体相同。利用氧化焰在弯起的凸面最高点四周进行线状加热, 加热深度是板厚的1/2至2/3, 加热线宽度为板厚的0.5至2倍, 要是一次加热矫正不了, 可在两侧四周连续加热, 不过加热线宽度要逐渐变小免得矫正过量。加热线, （4）畸变形的热矫正加热线, 图为箱形构件畸变形示意图。原本是矩形的箱形断面变成了平行四边形。端断面BACD发生变形之后, A、C从直角转变成为钝角, B、D却变成了锐角, 存在对角线BDAC。在进行矫正时, 采用氧化焰对箱体四条棱处的腹板实施加热, 变成锐角的部分（就如同图中的B、D）在箱体的外侧进行加热, 变成钝角的部分（如图所示为A、C）在箱体内侧进行加热。
10、焊缝边缘四周设有加热线, 其宽度通常是腹板厚度数值的1.5倍, 深度是腹板厚度的1 /22后再除以3的结果为其深度值, 长度是构件变形部分的全部完整延伸长度所在数值。对腹板进行加热操作以后, 要是依然存在变形情况, 那么还能够在箱体内侧以及外侧按照线状形式去加以加热盖板, 此加热盖板的操作原则跟加热腹板时所设置的加热线遵循的原则是一样的。（5）板件扭曲热矫正情况呈现如图所示的状态, 此图是板条AB、CD扭曲变形的示意图形情况, 要是把板条放置在平台上面, 那么A点以及C点会朝着上方出现翘起的状况。矫正之时, 采用氧化焰在凸面开展线状加热情形, 加热线跟板条长边所形成的夹角通常是45度(方向如同图示那样), 接着, 加热线的宽度一般为板条厚度的12倍, 然后加热的深度是板条厚度的1/2至2/3, 随后, 矫正从板条中部起始, 朝着两端逐步予以推进。这种方法的原理在于, 让板条冷却以后产生新的角变形, 能够与原本的扭曲变形加以抵消, 然而, 可能会残留如同图示的弯曲变形, 针对此可用三角加热。

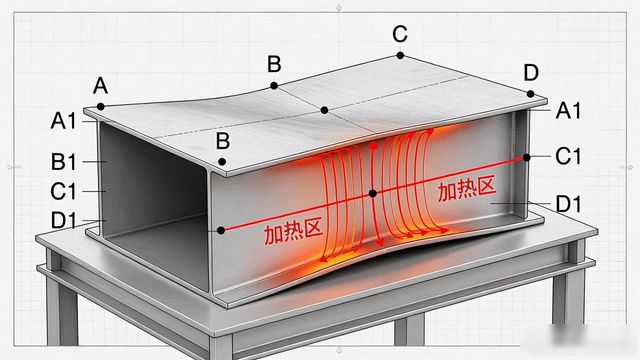

11、使法朝着更深层次的方向去矫正呈现出的弯曲变形状态。于矫正扭曲变形之际, 要是加热一回无法将其矫正到位, 那么能够再次进行加热校正, 然而应当予以关注的是, 加热所形成的线条所在区域不要出现情形上的重演。加热线, 针对箱形构件会有扭曲加热线的状况, 该加热线像这般展示以图形形式呈现出来, 它是箱形构件中A、B、C、D以及A1、B1、C1、D1所出现的扭曲变形状态图形示意情况, 若是把它放置在平台之上, 那么A点和B1点会朝着上方翘起。在进行矫正之时, 于腹板B、B1、C1、C的外侧位置运用氧化焰以线状方式进行加热, 加热线所具备的方向依照图形所示进行情况。矫正展开的过程是从腹板两端开始一步一步朝着中间去推进的。加热线宽度, 是腹板厚度的十二倍, 加热深度, 是腹板厚度的二十二分之三分之一。于箱形构件上板D、C、C1、D1外侧, 同样用氧化焰线状加热矫正, 加热线方向, 如图所示, 加热线宽度与加热深度, 和腹板的一样, 此之外, 同样要依照相同原则、相同方法, 对腹板进行A、A1的操作, 同时还要对腹板A、A1。
12、D1、D以及盖板A、B、B1、A1进行加热矫正, 因为致使箱形构件扭曲变形的因素数量众多, 所以经过上述矫正之后, 有可能仍旧存在或者新出现一些其他变形, 能够再依照具体情形进一步采取矫正措施, 以上所讲的是针对几种基本形式变形常用的加热矫正办法, 然而在实际生产当中, 并非仅有单一形式的变形, 更多的是存在两种或者两种以上形式的综合变形, 对于这些复杂变形, 要依照具体情形采用恰当的方法进行加热矫正, 其原理和步骤参照热矫正的步骤。热矫正变形之际, 由若干名工人一同操作之时, 能够获取较为良好的效果, 对于存在相互掣肘情况的零件所构成的构件而言, 矫正之时, 更应当经由若干名工人彼此协作, 同时在相应位置施行加热矫正。针对一些变形幅度较大、刚性较大的构件而言, 单单依靠热矫正存在困难之际, 还能够同时借助外力予以协作, 借助辅助工具。
13、采用拉、压、撑、顶、打等等办法, 于构件恰当部位实施, 或者把构件某部位垫起或者使其悬空。如此便能促使构件变形得到矫正。需要留意的是, 绝不能用力过大，以防损伤构件。此外, 还应尽力避免矫枉过正巧现象出现。三角加热通常呈等腰三角形, 大多用于矫正弯曲变形。于弯曲构件的凸侧进行加热, 三角形的底边处于弯曲面凸侧边缘, 顶点在弯曲面凹侧这点。顶角一般是30到60, 其大小依构件尺寸以及变形具体状况来定和而言。此加热方式于钢板厚度方向, 需均匀收缩, 故而加热深度应为钢板全厚, 适宜采用中性焰。因三角形加热面积较大, 所以收缩量也显著更为可观, 因此常被用于矫正多种型材以及厚度较大、刚性较强构件的弯曲、变形情况, 有时还用于矫正折皱变形与翘曲变形这种种常见三角加热加热示意图如下: (1。
14、板条呈现马刀形弯曲，这种弯曲是其在板平面内发生的变形 , 属于在热作用下产生了板条马刀形弯曲热矫正三角形的水平收缩状况。针对此弯曲变形 , 采用中性焰在弯曲的凸侧开展三角形加热来实施矫正操作。这里加热深度等同于板厚 , 三角形的分布需和变形相互适配。具体来说 , 一般而言板条中部加热数量适当增多 , 每米范围有 1 至 2 个 , 而端部加热数量渐渐减少。三角形的具体大小依据板条尺寸以及变形的实际状况来确定 , 通常其腰长约为板条宽度的 1/3 、。（2）型钢弯曲热矫正时采用三角形加热, 三角形加热情况如图所示, 此为角钢弯曲变形示意图。针对型钢的弯曲变形, 通常会接受三角形加热法来进行矫正, 不管型钢朝着哪一个方向发生弯曲, 三角形的顶点都应当处于弯曲凹面的那一侧, 而底边则要位于弯曲凸面一侧的边缘位置上, 采用中性焰来加热, 加热的深度是翼缘的厚度。一般来说, 在型钢的中部, 三角形布置得要适当多一些。
15、端部数量要少些, 这得依据变形的具体情形来决定。对于加热三角形的大小, 需视变形程度来确定, 一般而言, 三角形的高度处于型钢宽度的1/5至2/3的范围。（3）针对T形钢及箱型件弯曲热矫正进行三角形加热, 像上图（a）所展示的是T形构件焊后出现的上拱弯曲变形那样, 矫正方法参照上述型钢弯曲的矫正方式, 采用三角形加热法对竖板进行加热矫正就行。图(b)出现的箱形构件所发生的是上拱弯曲变形, 矫正之时, 可用中性焰在上盖板以线状方式进行加热, 加热的深度为上盖板的厚度, 加热带的宽度约是上盖板厚度的2倍。并且在两腹板的上方开展三角形加热, 加热最好在有隔板的地方进行, 目的是提高矫正效率以及质量, 加热深度为腹板厚度, 加热三角形的高度可取腹板高度的1/6至2/5。加热一次要是矫正不过来, 还能再连续加热。
16、针对热矫正程序, 对于变形构件来说, 对此要展开分析以及调查, 特别是针对简单构件所出现的综合性变形, 更需要给予重视。首先, 便是应当将构件放置在平台之上, 以此去了解构件所产生的主要是哪些基本形式的变形情况, 在这里尤其要留意分析该变形究竟是临时性的弹性方面的变形, 又或是属于永久性的塑性方面的变形；对于那些尺寸较大同时刚性又相对较弱的构件而言要给予足够数量的支撑点来支撑住, 并且还一定要考虑到日照以及温度各个之类的因素对于变形造成的影响结果, 以此防止出现干扰判断真实性而误辨造成误而偏离实际情况来判断所产生类似的变形为假象的情况。其次, 必然是需要进行着力地对之其引起的变形产生了存在的缘由之类进行全面深度细致专业性的分析, 因为只有当能明确了这方面所产生问题对应的准确缘由之后, 才非常好进一步来着手开展进行后续的矫正操作的工作了。最后, 为了测量出变形量究竟有多大, 从而做到心里有底, 鉴于仅依靠视觉去推断极易产生错觉, 进而给矫正工作带来麻烦。b.在对构件的变形有了相当明晰的认识之后, 要根据变形的实际情况去定出合理的矫正顺序, 一般的准则是: 倘若针对某一种变形进行矫正时, 能够令其他。
17、如果出现构件的变样子况趋向于简化以及明确的情形, 这或许能够削减在对其他种种变形予以矫正时所存在的约束力, 那么, 就应当先对这种变形展开矫正, 当然了, 率先接受矫正的变形, 也不应当承受来自其他变形的过大的约束力。不然的话, 那就转而之后再对这种变形进行矫正, 构件的各个部分向来都是相互牵连且相互制约的, 举例来说, 开头被矫正的第一种变形, 在得以矫正以后有可能会致使尚未矫正的第二种变形的约束力出现削减的情况, 但是当第一种变形矫正至某种特定程度之后, 极有可能又会受到第二种变形的制约, 在此时此刻就应当搁置第一种变形, 转而开展对第二种变形的矫正。一般来讲, 不太有可能先把一种变形完完全全地矫正过来之后, 再去着手矫正其他变形。应该将矫正变形视为一个整体的工作体系, 不可以简单化、机械化。比如说箱形构件，要是既存在扭曲变形, 又存在朝着一侧弯曲的旁弯变形的时候, 那就应当首先矫正扭曲变形, 之后再矫正旁弯变形。不然的话。
18、要是先对旁弯进行矫正, 鉴于存在扭曲的状况, 矫正起来就会比较困难, 就算旁弯能够矫正过来, 待到矫正当中存在的扭转变形时, 又会出现新的旁弯的状况来。并且呢, 像是T字构件在焊接之后通常会出现角变形跟向上拱起的变形情况, 甚至有的时候还会出现旁弯的状况, 综合考量各方面因素, 正确的矫正顺序是首先矫正角变形, 接着矫正上拱弯曲的变形, 最后对旁弯变形展开矫正。肯定的是, 最后矫正旁弯变形之后可能还会再度引出一些上拱以及别的变形。通常来讲, 这种变形不会太大, 再次进行矫正就可以了句号。构件出现整体变形与局部变形同时发生的情况时, 原则上要先对整体变形进行矫正, 而后矫正桥正局部变形。当然, 要是先对局部变形进行矫正, 对整体矫正显著有利的话, 那么就应该先对局部变形进行矫正。比如说, 对于属于局部变形的角变形, 往往先给它矫正, 而凹凸变形, 往往留到最终再去矫正。折皱变形的话, 可根据具体的状况, 有的情况下先矫正, 有的情况下后矫正, 类似这般的例子是存在的。c.确定加。
19、对热效果产生影响的原因, 热的部位以及方位所涉及的因素较多, 加热位置是其中极为关键的因素之一, 不同的加热位置, 能够矫正不同的变形状况。要是加热位置不合适, 不仅没法达成预期目标, 有时还会出现跟预期相反的结果。通常来讲, 可依照上述所讲的原则方法，针对各种不同的变形构件, 确定具体的加热位置以及矫正方法。尽最大可能应当躲开于同一个方位反反复复好多回地去实施加热这一行为, 不然的话, 不但会对钢材的组织造成并非有利的那种影响, 而且矫正所达成的效果也将会明显地降低下来, 下面这个式子呀主要说的是在同一个位置进行重复加热矫正的时候, 加热的次数以及矫正量之间关系的那种经验性公式。式子里边儿呢: S说的是每一次重复加热之后引发的收缩量；初次加热之后引发的收缩量；n指的是重复加热的次数。在加热位置允许前去选择的这种状况之下, 应当尽最大可能躲开关键的部位进而选取次要的部位, 如此这般就能躲开热矫正之后引发的新的。
20、变形致使构件关键尺寸或者螺栓孔产生转变, 前面已然提及, 经由一名工人于构件的不同部位同时开展加热能够大幅削减相互之间的制约力, 这有益于加热部位冷却之后的收缩, 矫正的效果会获取显著提升, 针对箱形钢结构的整体而言, 加热矫刚必须要慎重谨慎, 矫正工作量越少便越好, 以此避免引发难以进行处理的后果, d.依据被矫结构的材质情形, 变形部位钢材的厚度, 再结合构件变形的具体状况, 来确定能够接受的火焰以及钢材加热的温度。加热的此时温度, 应当精准把握在低于620这个数值以下, e情形况下, 要去做好那种矫正的前期预备工作, 也就是热矫正的前期准备事宜, 重点是仔细查验所需要运用的各类设备, 还有相关工具以及气体等等, 观察其是不是符合相应规定, 是不是具备可以进行矫正的具体条件, 看一看减压器有没有出现故障, 压力表是否精准无误, 瓶阀是否存在漏气现象, 焊矩有没有出现漏气以及堵塞状况, 氧气和乙炔气的压力是否符合要求。
21、是否合适, 测温的用品以及帮助的工具是不是齐全等。5.3矫正以及修整, 5.3.1热矫正的时候要检测钢材的加热温度, 要保证温度符合标准的要求, 避开矫正量很大, 矫正一次之后要留意看矫正的效果。5.3.2热矫正的效果必须要等构件彻底冷却之后才可以检查。5.3.3热矫正较难做到的构件, 应该和机械矫正配合来进行矫正哦。5.在矫正进程里, 针对出现的凹面或者损伤之处, 特别是划痕深度超出标准的部位, 由生产技术部依照标准去制定对应的措施, 并且质管部要按照修补措施的要求, 针对班组展开指导监督以及检查。当接受焊接修补时, 班组必须严格施行我厂的焊接工艺规程以及焊接程序。热矫正不合格品要依据不合品把握程序里的相关规定予以处理。对于矫正之后的检查来说, 经过热矫正的变形构件或者零件, 要等到完全冷却之后才能够开展检查以及测量。5.4.2检查是在平台之上开展的, 借助大平尺、直角尺、粉线、塞规、钢尺、水平仪、经纬仪这些测量用具以及量具, 依照各部尺寸的要求来做检查。5.4.3经过矫正之后的钢材表面, 不应当存有明显的凹面或者损伤, 划痕的深度不得超过0.5mm, 并且不应当超过该钢材厚度负允许偏差的二分之一。5.4.3钢板矫正之后的允许偏差参阅下面的表格: 项目允许偏差钢板的局部平面度（在1m范围以内） 5.4.4H型钢、T型钢、箱型件的旁弯、弯曲、扭曲要符合各个项目标准的规定。11。
