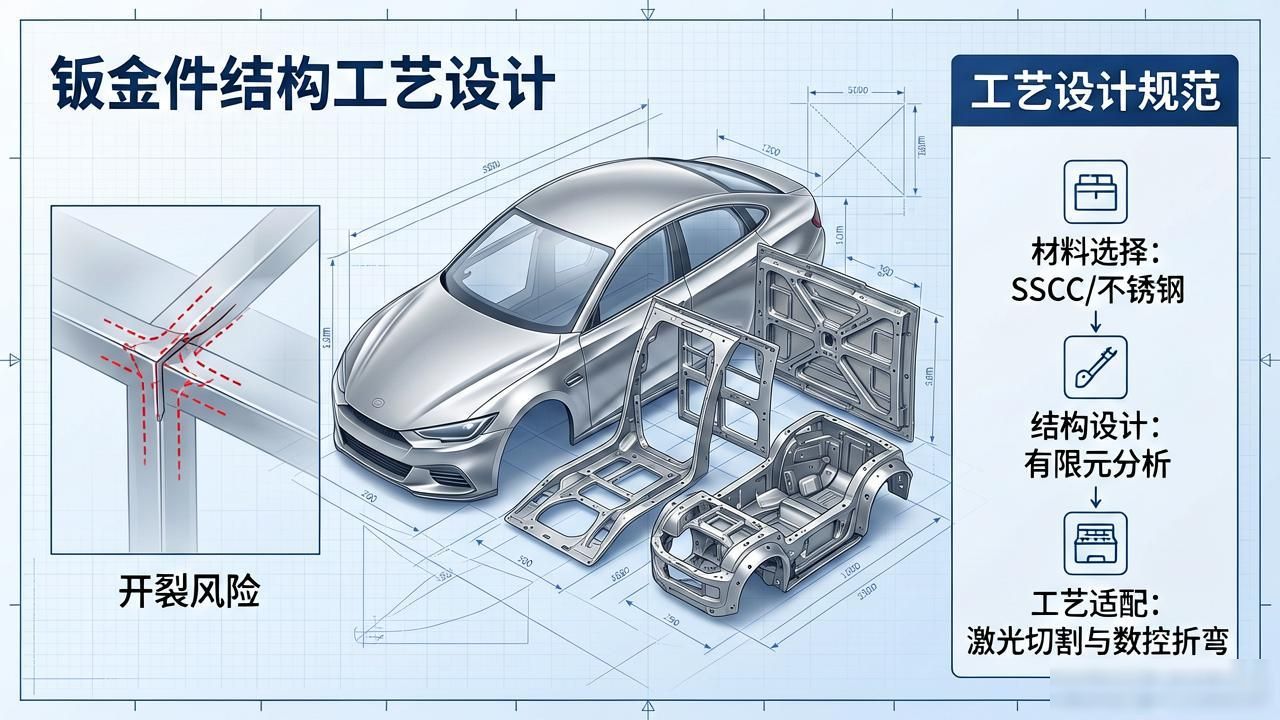

钣金件凭借重量轻, 且具有强度高、成本低的特点, 故而在汽车、家电以及设备外壳等诸多领域有着广泛应用。然而, 要是设计的时候忽略了工艺特性, 那么就容易致使折弯出现开裂情况, 或者让装配变得困难, 又或者造成成本上升。本文针对设计原则、材料选择、设定结构规范以及工艺适配这四个方面, 对钣金结构设计的关键要点展开系统的梳理工作, 借此帮助提高可制造性以及产品的可靠性。
一、在设计的时候, 核心原则是要兼顾性能与工艺, 钣金件必须满足强度与刚度要求, 要避免过度设计。就比如说, 设备外壳能够通过增设加强筋来提升刚度, 而不是仅仅增加板厚。实践证明, 2mm钢板加筋结构和4mm无筋结构相比, 成本下降了30%, 重量减轻了40%。与此同时, 要确保折弯、冲孔等工艺的可行性, 要避免封闭结构这类不可加工的设计。还要兼顾装配与维修, 结构设计得预留装配空间, 像螺丝孔周围起码要保留15mm操作空间以便适配扳手；卡扣连接得设置拆卸缺口。易于损坏的部件, 像是面板、接口板之类的, 最好采用能够拆卸的结构, 防止通过焊接来固定从而致使整体进行更换。要兼顾批量以及成本, 在进行批量生产的时候, 应当尽可能地把零件整合起来、使焊接工序得以减少；将非标结构尺寸统一起来, 例如把所有功能孔均统一成φ5mm的圆孔, 防止φ5与φ5.5mm混合使用, 把模具更换频率降低, 让生产效率得到提升。二、材料选择, 常用材料包含冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选择材料需要结合使用环境以及工艺需求:

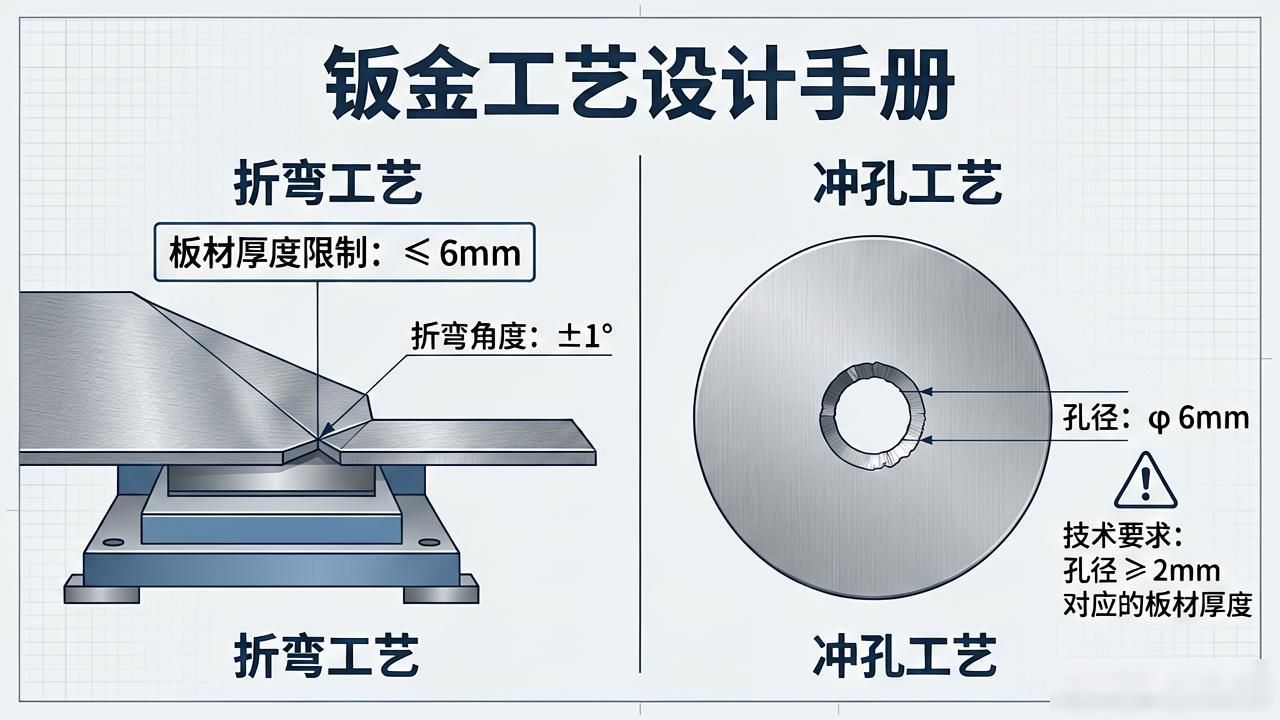

特别留意, 用于折弯的件所采用的板材厚度, 通常情况下是不会超过 6mm 的, 其原因在于要防止出现开裂的状况；而针对冲孔件而言, 其厚度应当是不小于孔径的 1/3 的, 举例来说, 像是有着 φ6mm 孔径相应的板材厚度就要≥2mm 的, 这样才能够避免孔壁发生变形。
三、比较常见的结构设计规范有, 一种是折弯的结构, 还有一种是冲孔的结构，另外存在加强筋的设计, 再有是焊接的那种结构, 最后还有翻边的结构。

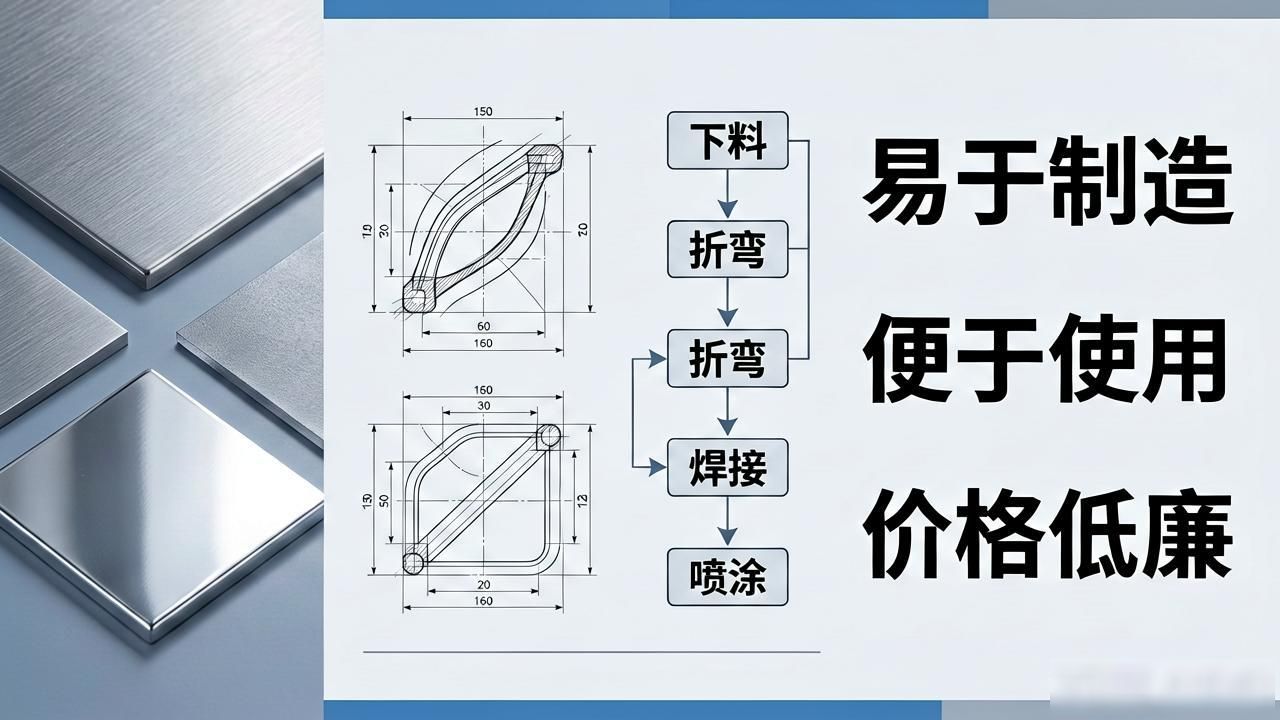

综上所述, 钣金结构设计的关键之处在于“使得设计能够落地”, 即在达成性能要求的情形下, 全面考量工艺的可行性以及成本的控制。唯有掌握材料的特性, 知悉结构的规范以及工艺匹配的要点, 才能够达成“易于制造、便于使用、价格低廉”这样的高效设计目标。
