Solidworks绘制钣金件02，用基体法兰、绘制的折弯钣金件常用命令

很多种形状可被钣金件弯折出来, 各种使用需求它都能够予以满足, 所以在很多设备里, 其外形、门板以及安装支座等是采用钣金制作的, 今天要绘制一个简单的钣金件, 先来看下效果图:

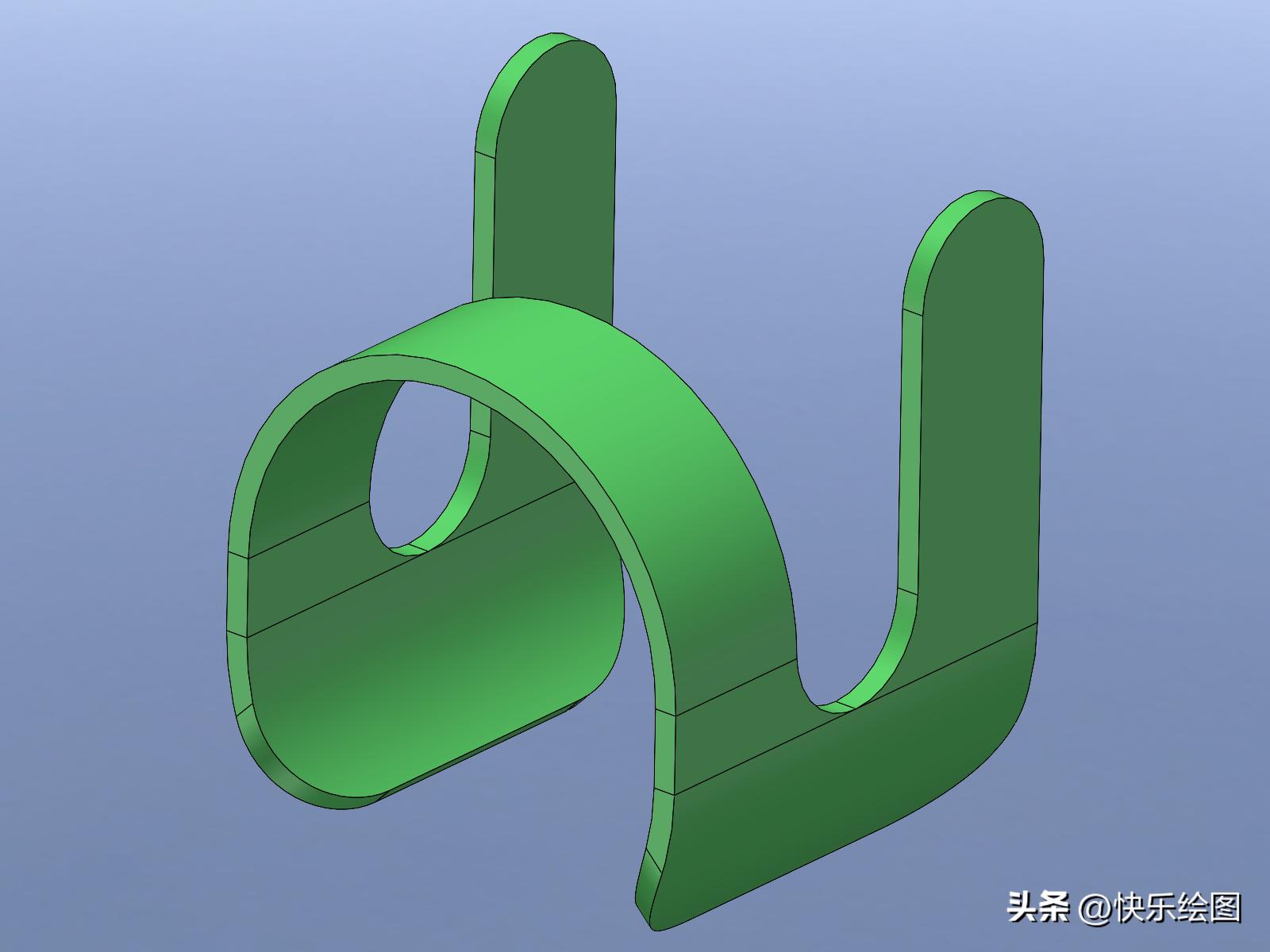

效果图

请各位给予点赞以及关注！如此这般, 一方面能够为您开展绘制练习提供便利, 另一方面在往后有需求之时也便于及时寻觅到此内容！紧接着我会阐述绘制的详尽步骤, 要是存在不清楚的地方, 大家能够于评论区予以提出, 此刻我便着手进行详细介绍。

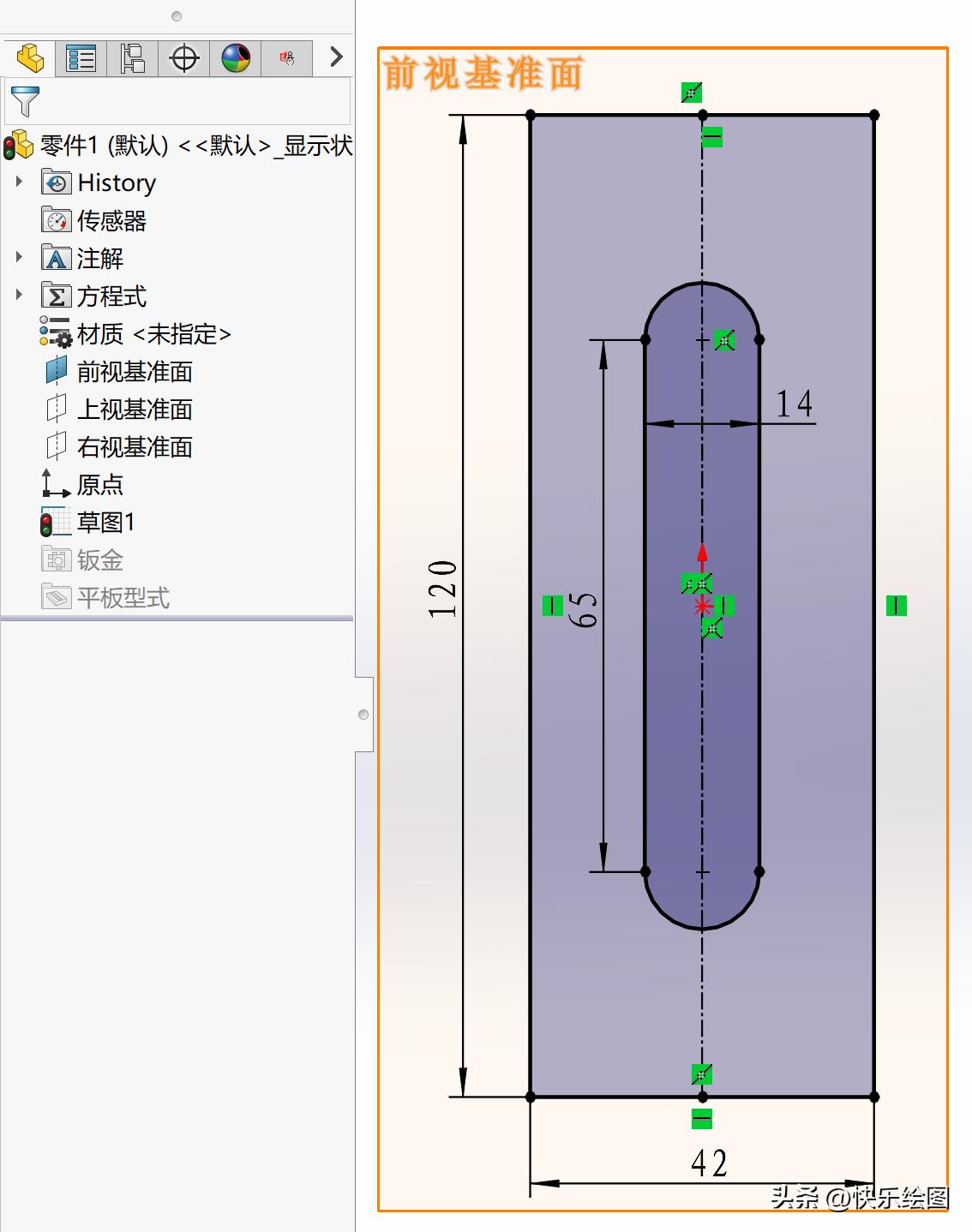

1、在前视基准面创建草图1，绘制如下图形；

草图1

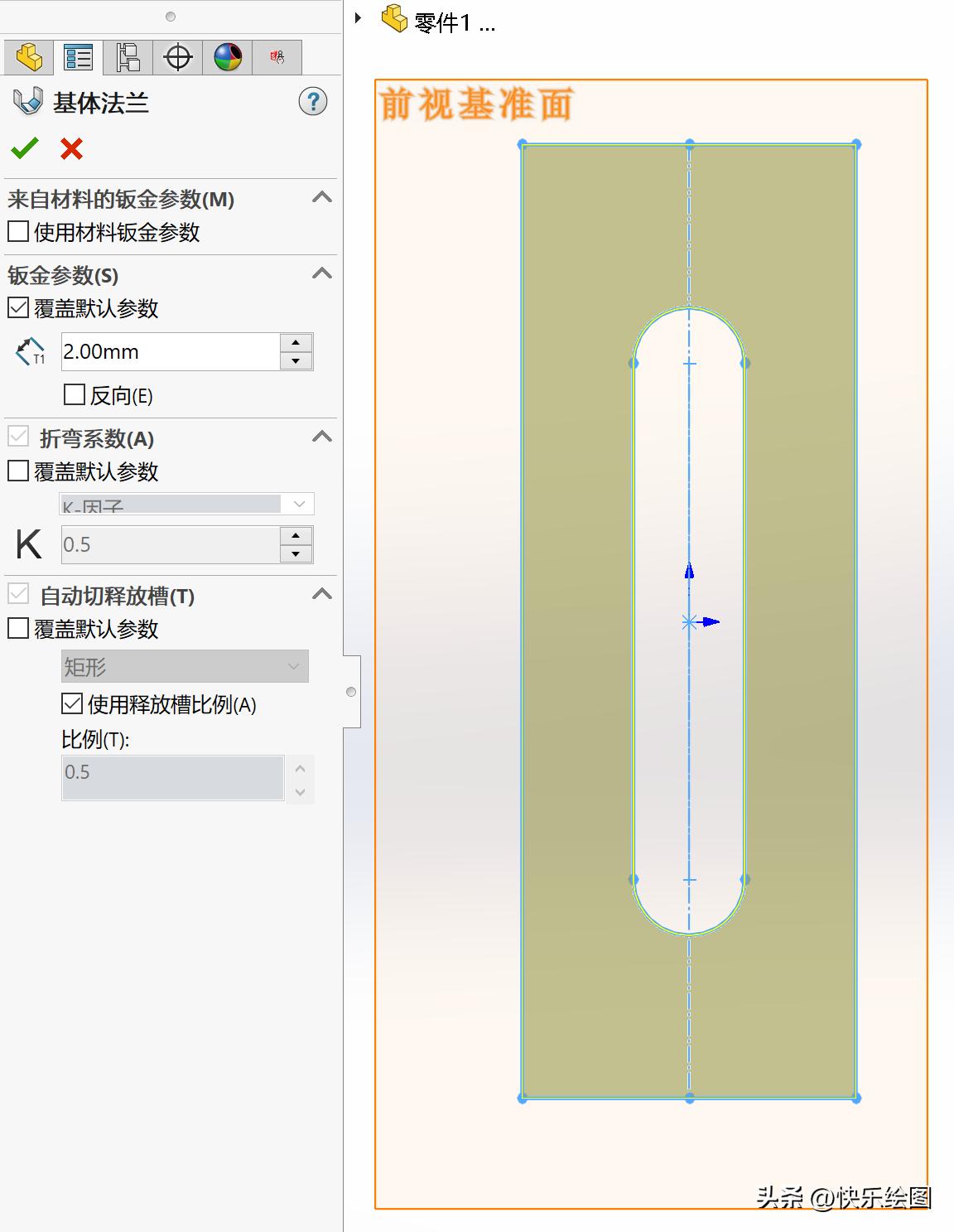

2、在钣金栏里选择基体法兰命令；

基体法兰

3、点击模型蓝色面创建草图6；

草图6

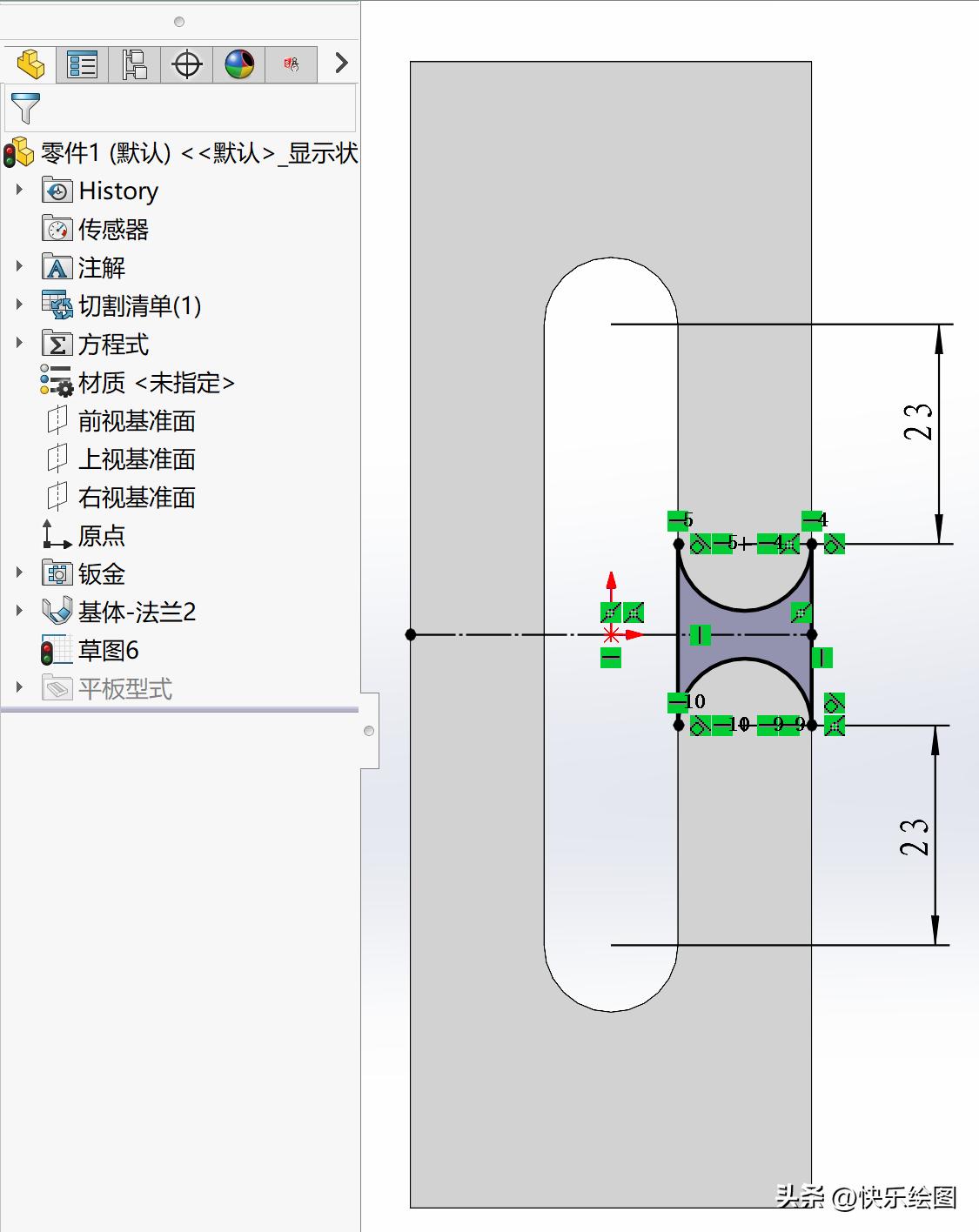

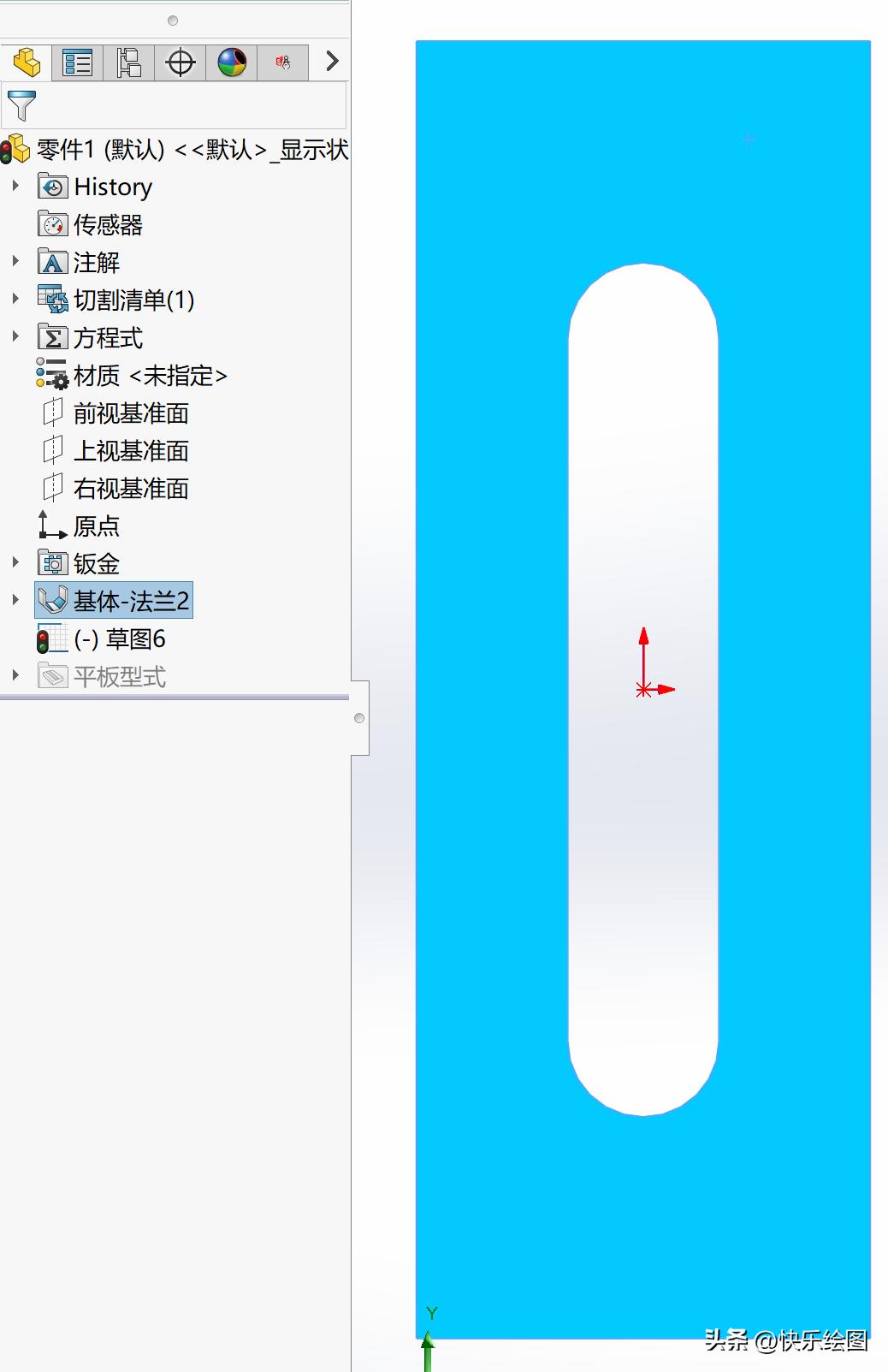

4、在草图6中绘制如下图形；

草图6

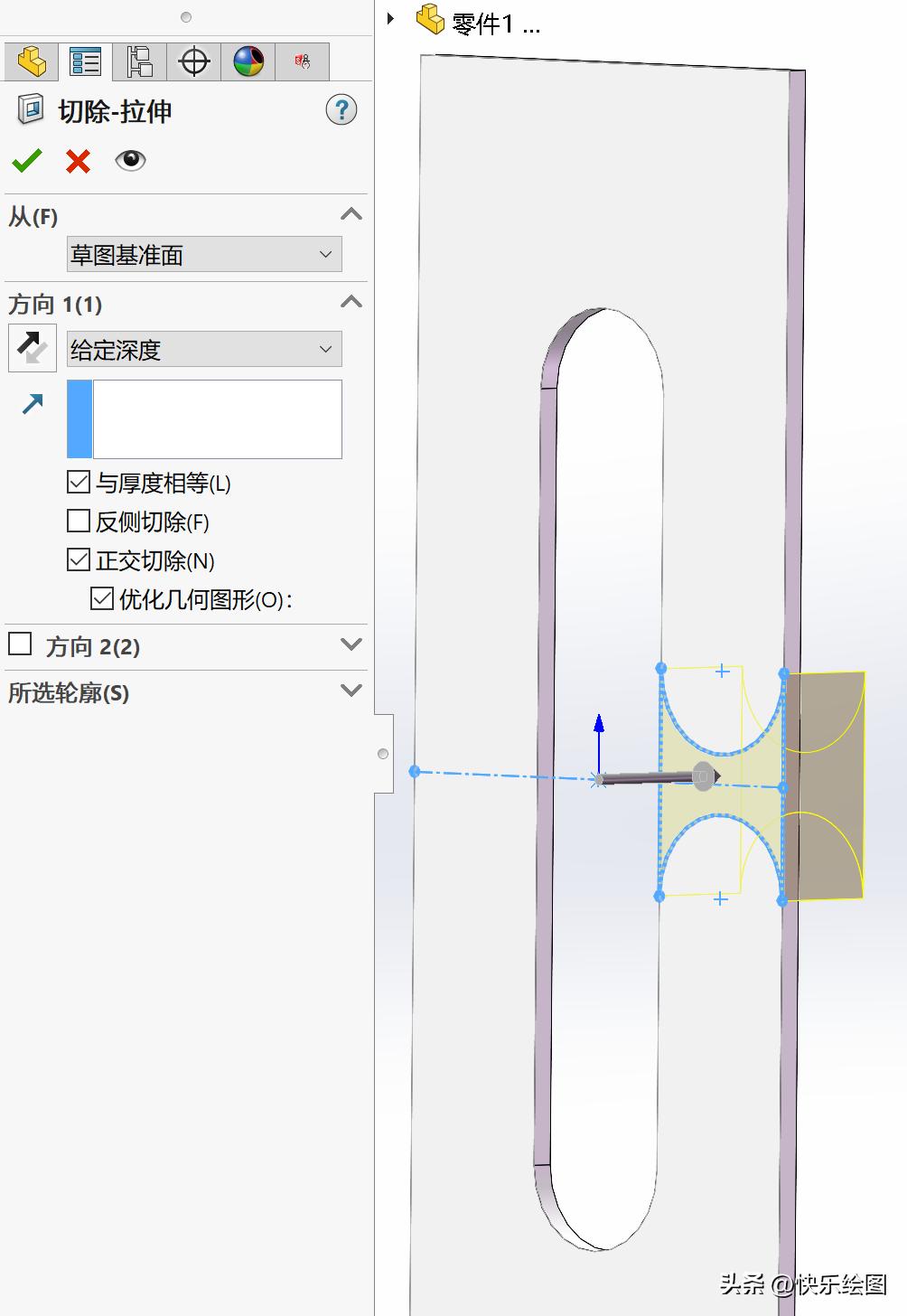

5、对草图6进行切除-拉伸操作，深度勾选与厚度相等；

切除-拉伸1

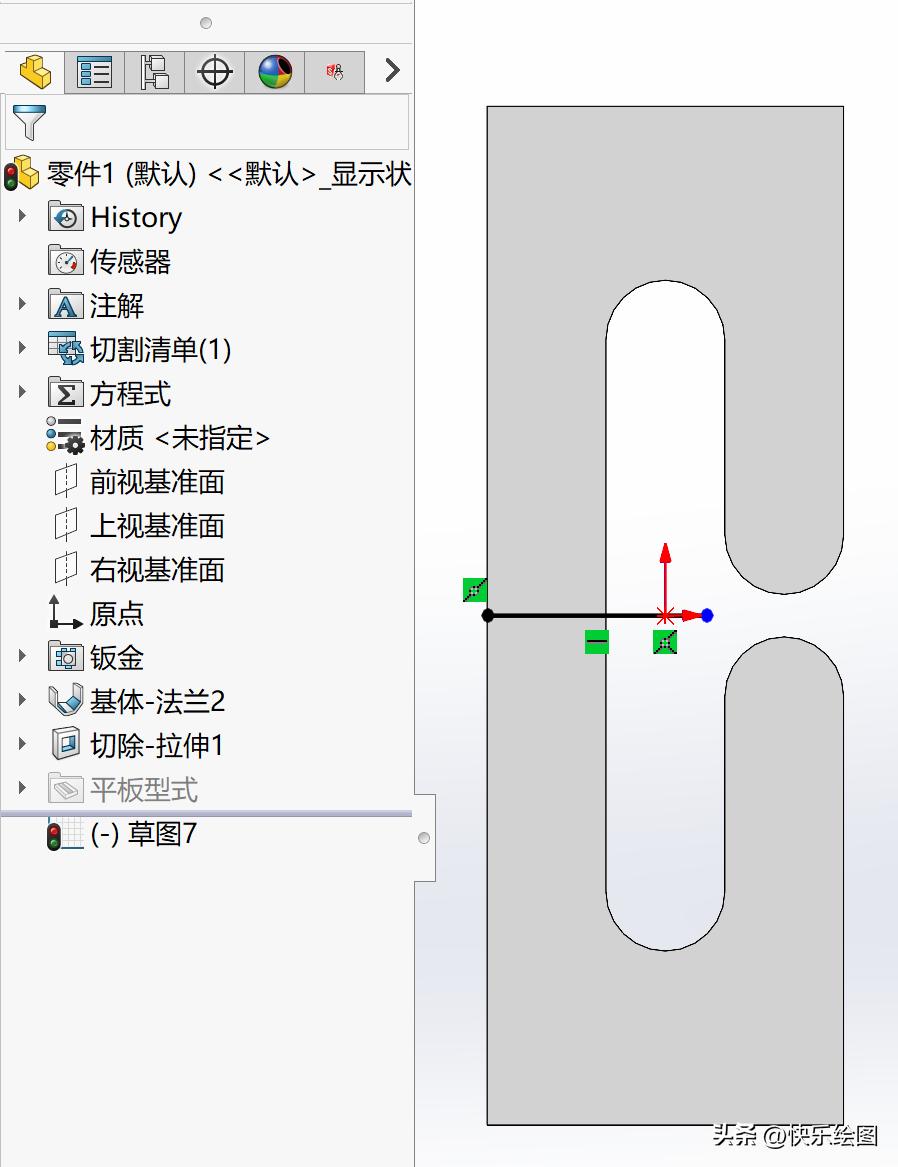

6、在模型面上创建草图7，绘制如图中直线段；

草图7

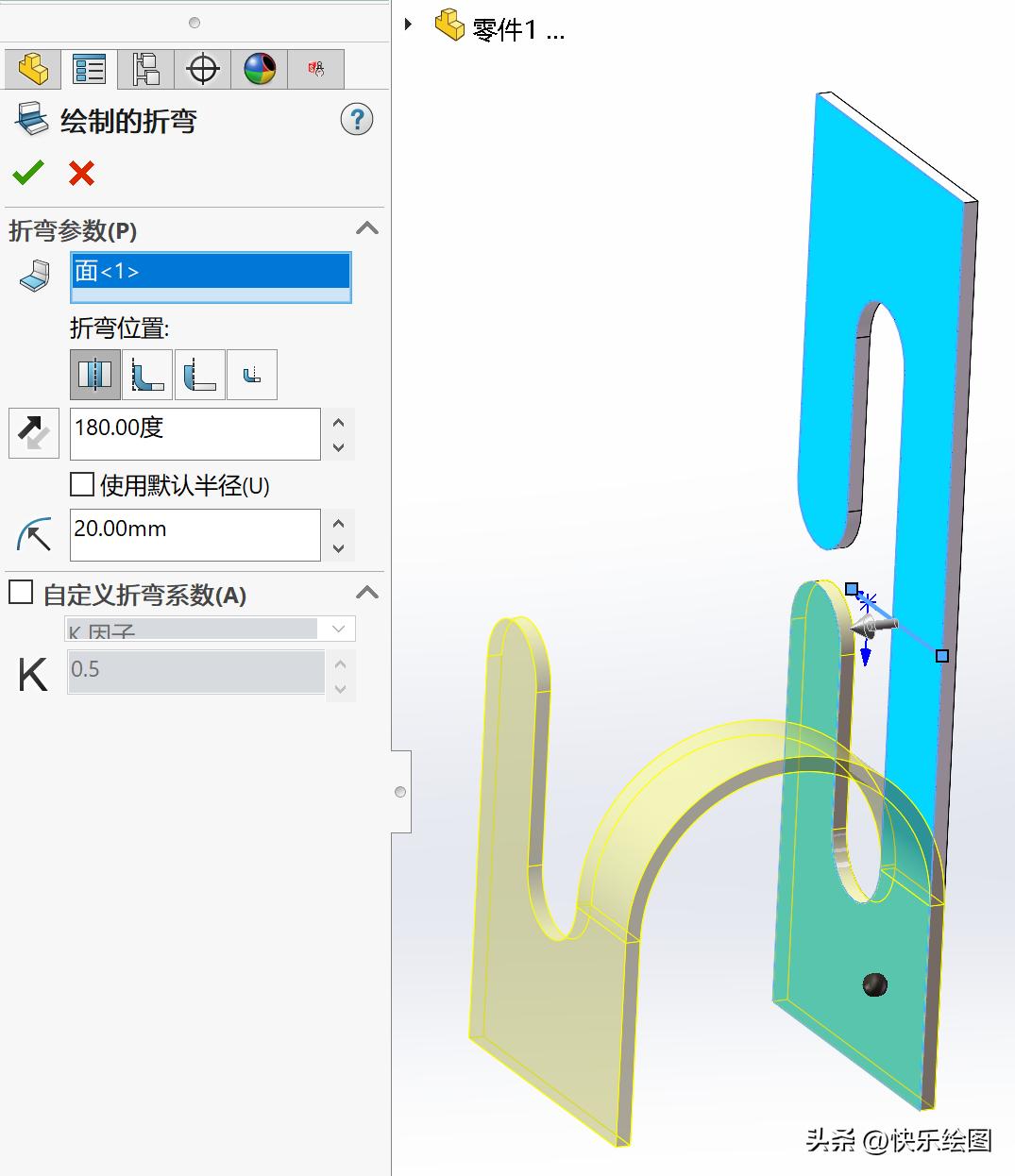

7、对绘制的折弯命令进行点击操作, 对于模型下边的面进行选取以作为固定面, 折弯角度确定为80°, 圆弧半径设定为20mm。

绘制的折弯

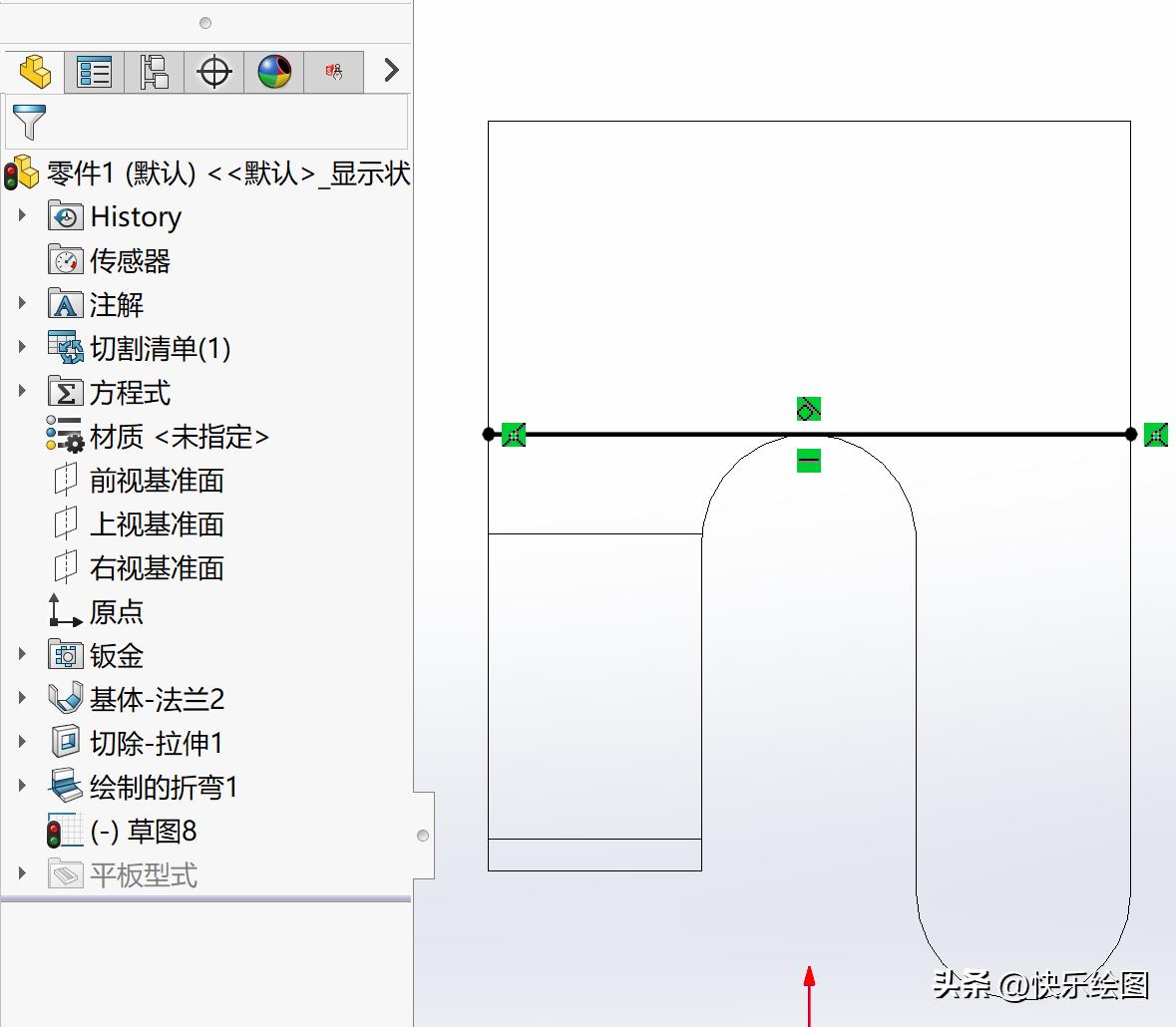

8、在模型下面竖直端的内面创建草图8，绘制下图的线段；

草图8

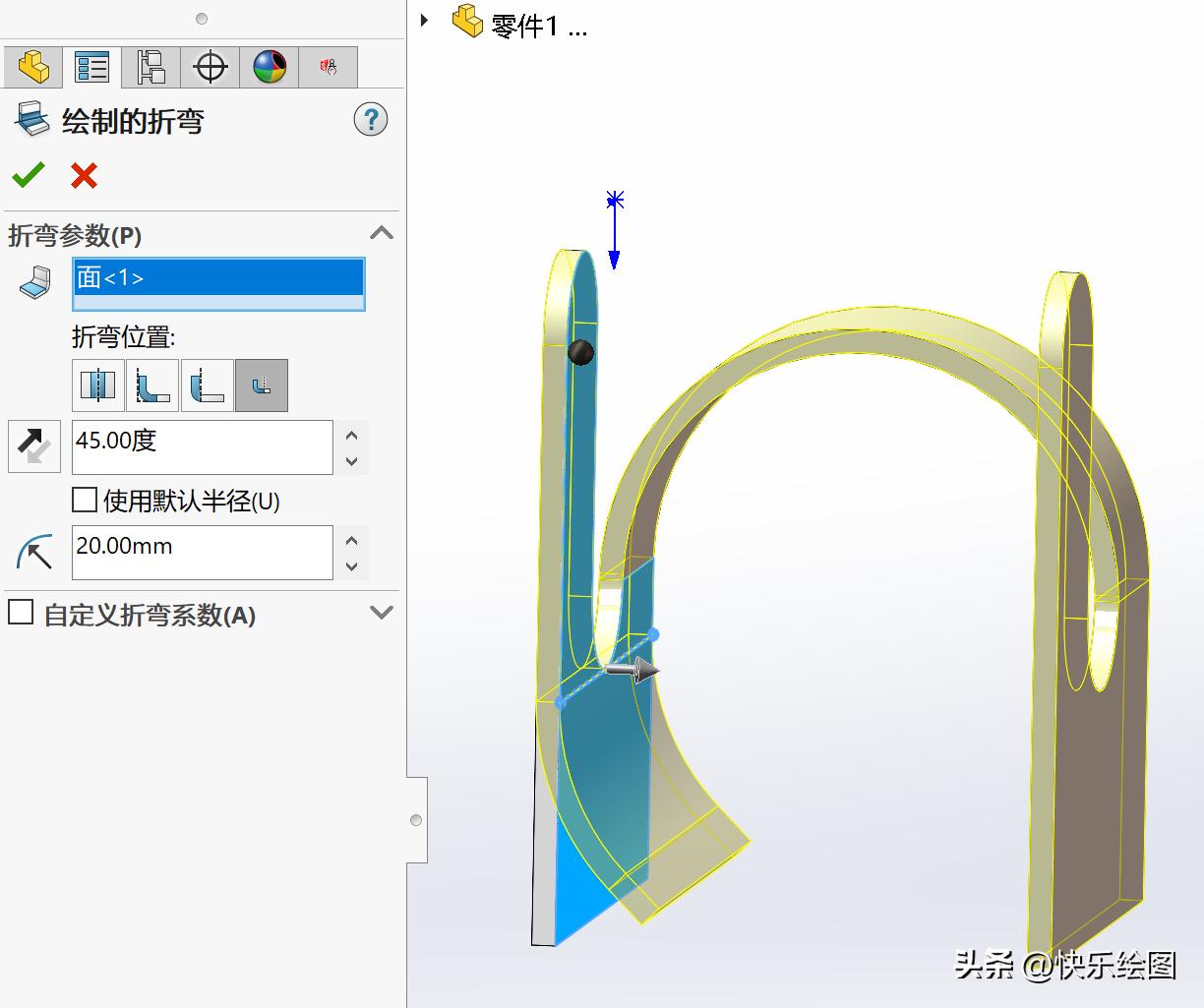

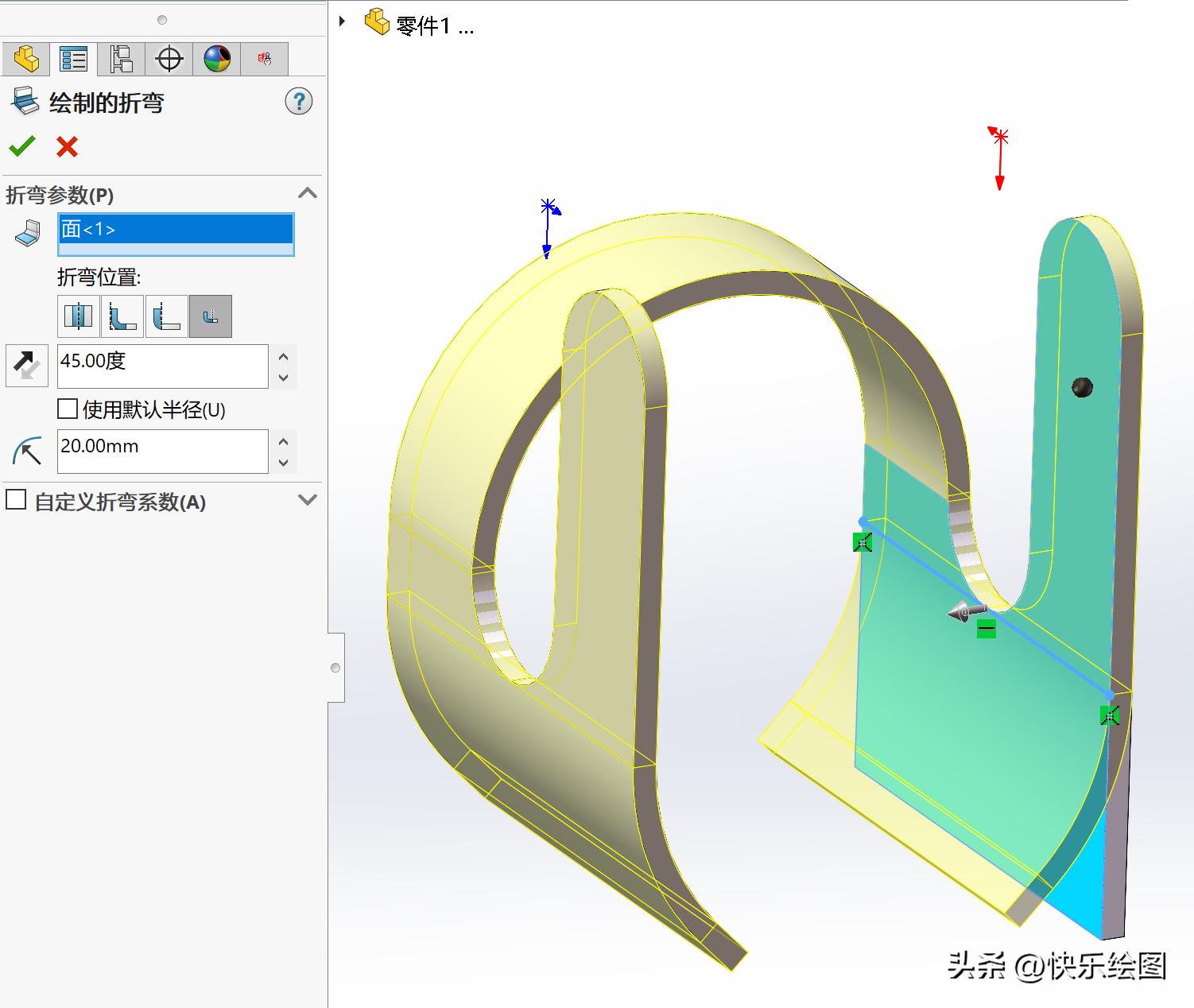

9、要开展绘制时的折弯操作, 去挑选蓝色面线段上面的那一部分当作固定面, 角度是45°, 圆弧半径是20mm。

绘制的折弯

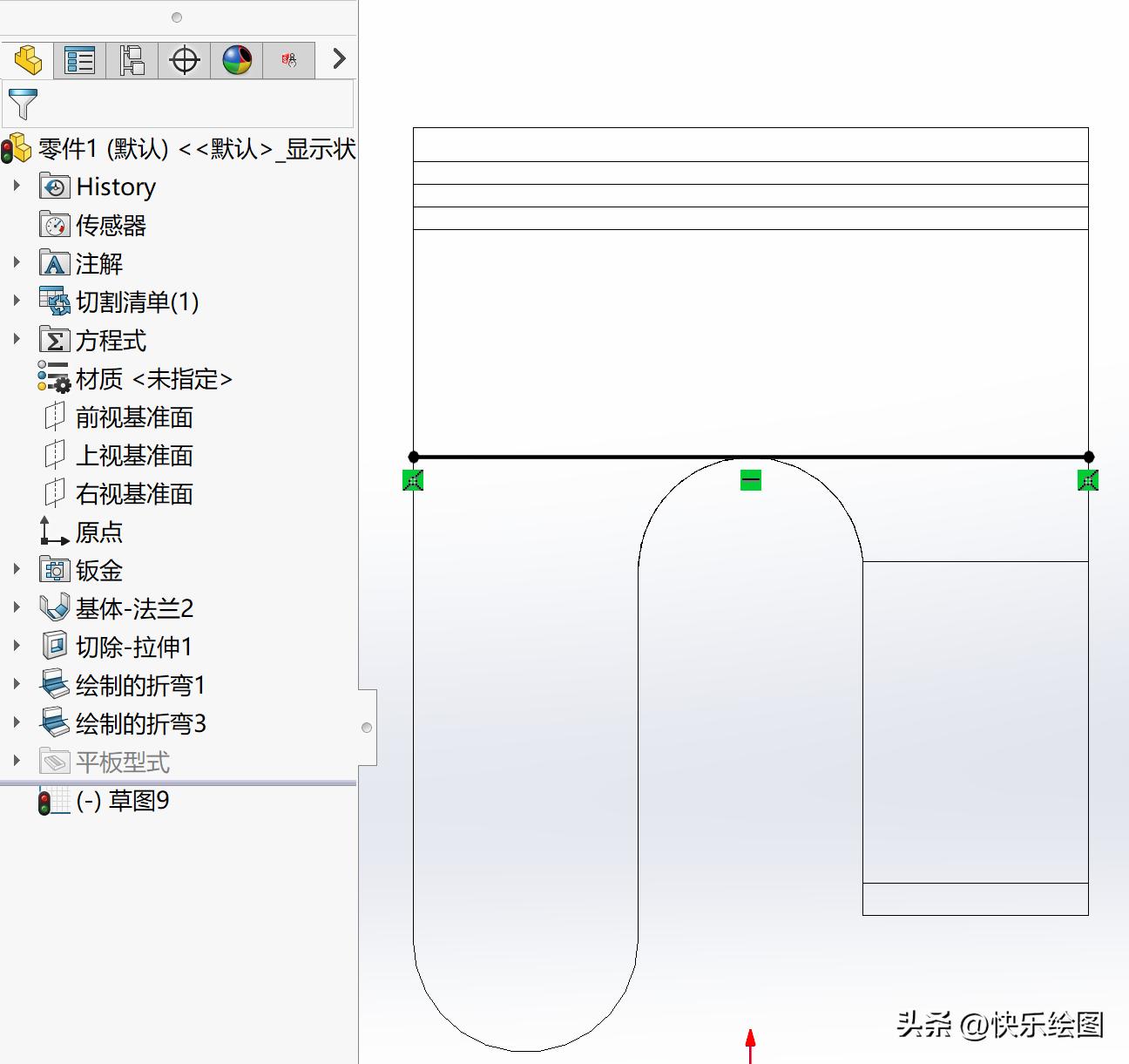

10、对另外的一个边进行步骤8和9的操作；

草图9

绘制的折弯

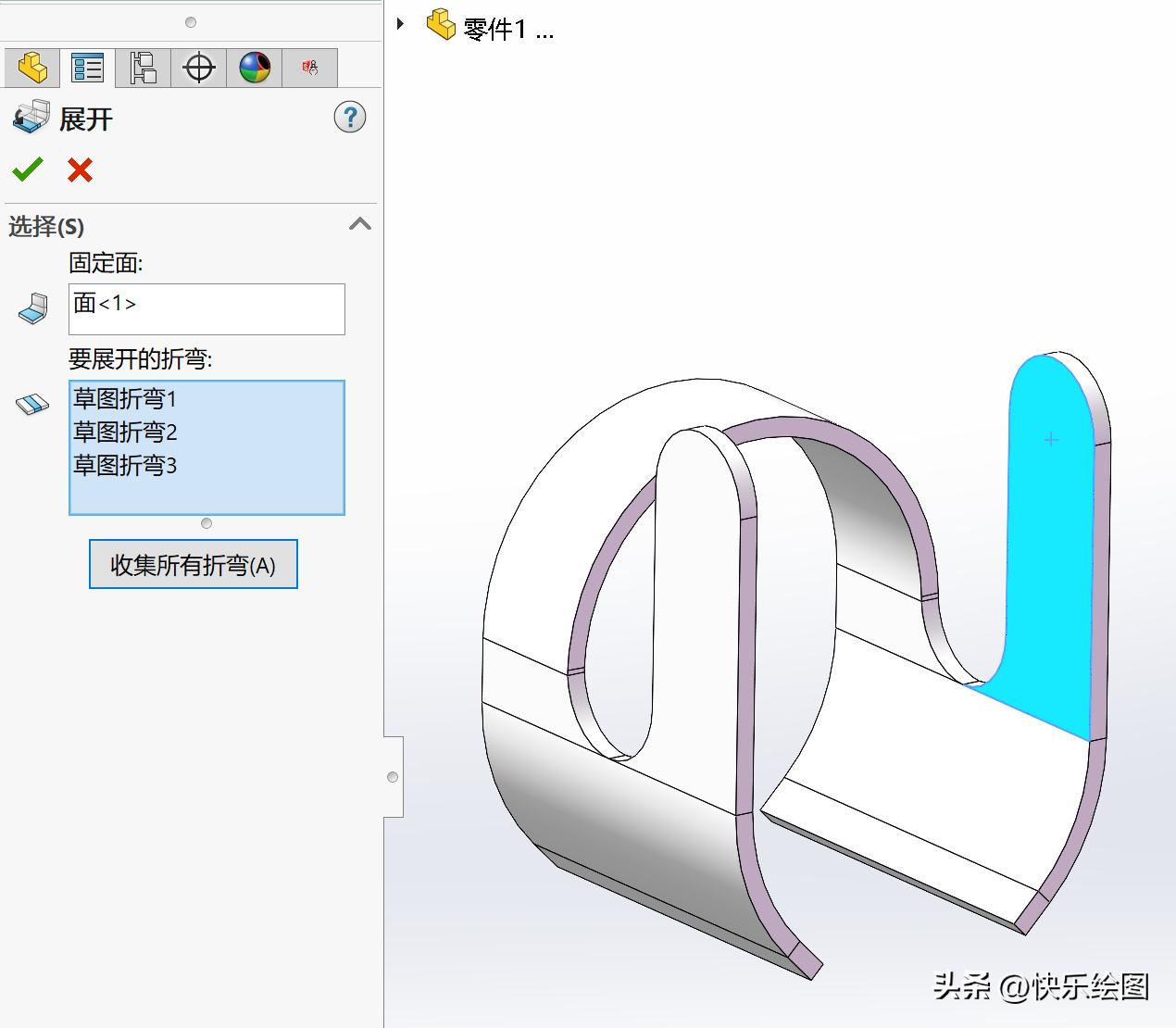

11、执行对模型的展开动作, 将固定面指定为呈现蓝色的那个面, 随后点击用以收集所有折弯的按钮。

展开

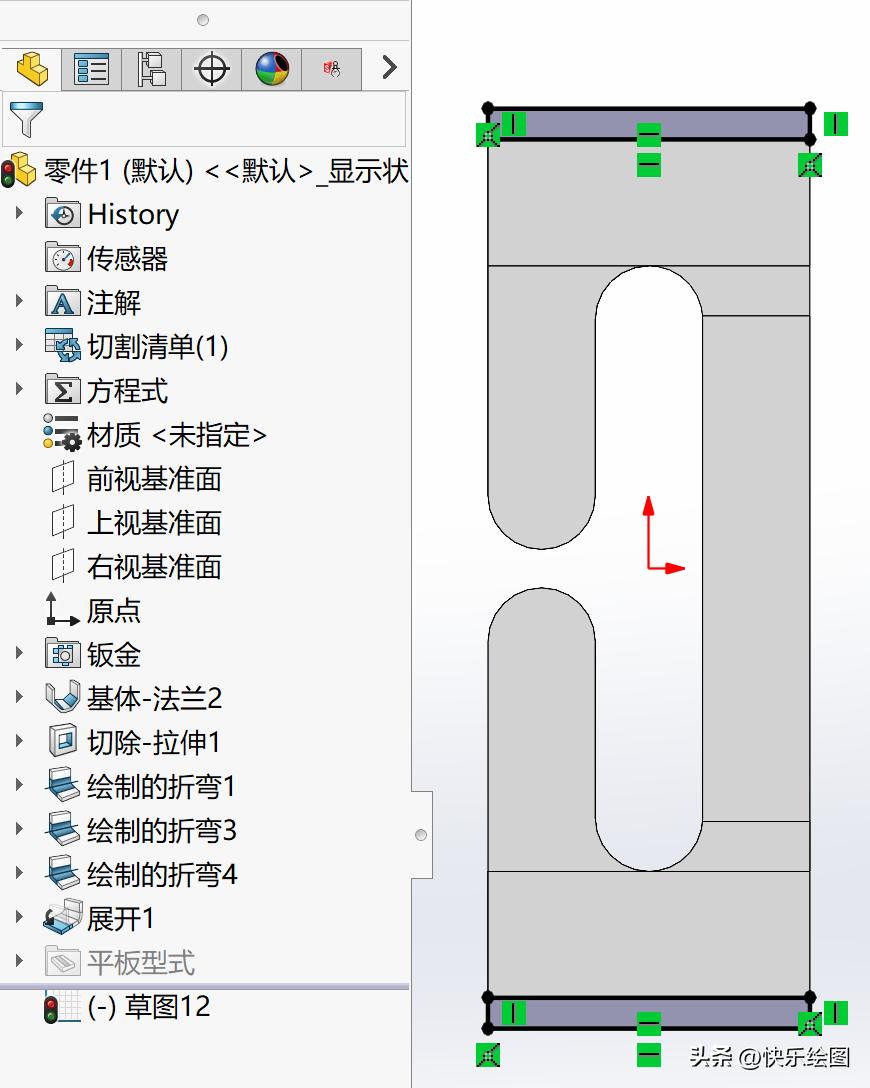

12、在模型的两端绘制如下图中的矩形；

草图12

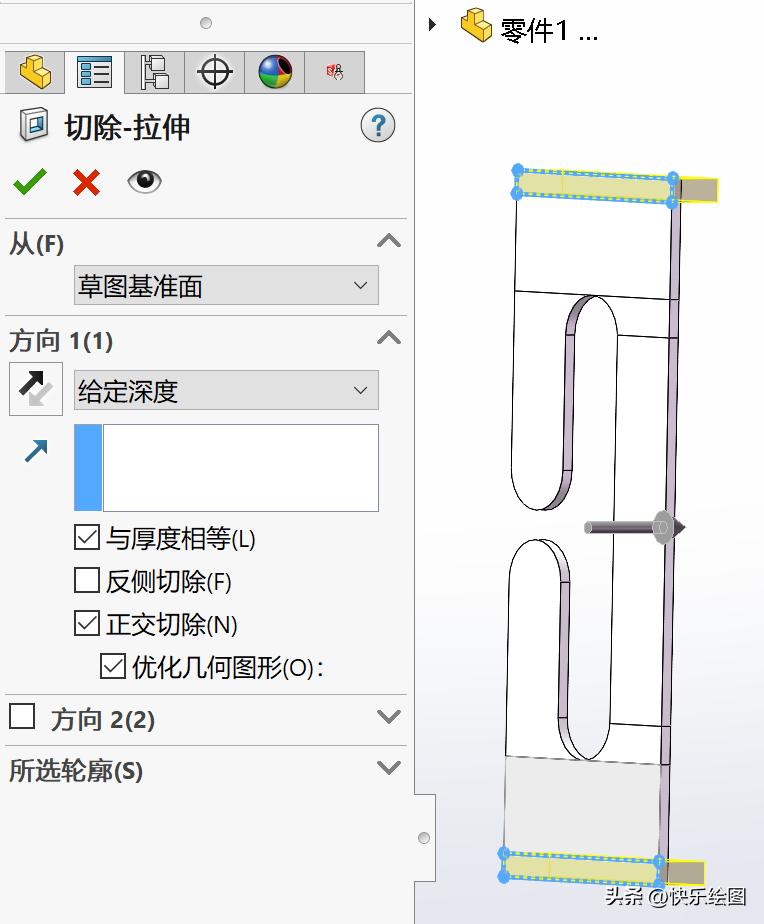

13、对草图12进行切除拉伸操作；

切除-拉伸

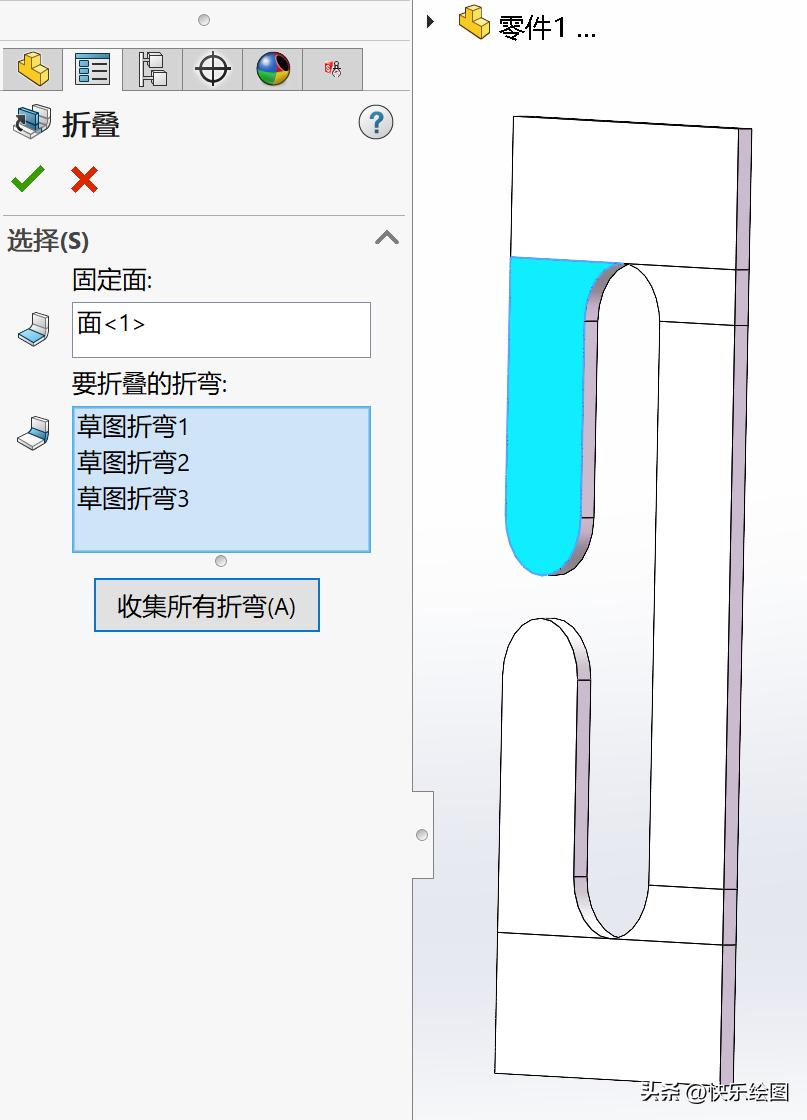

14、选择蓝色面为固定面，点击收集所有折弯，进行折叠操作；

折叠

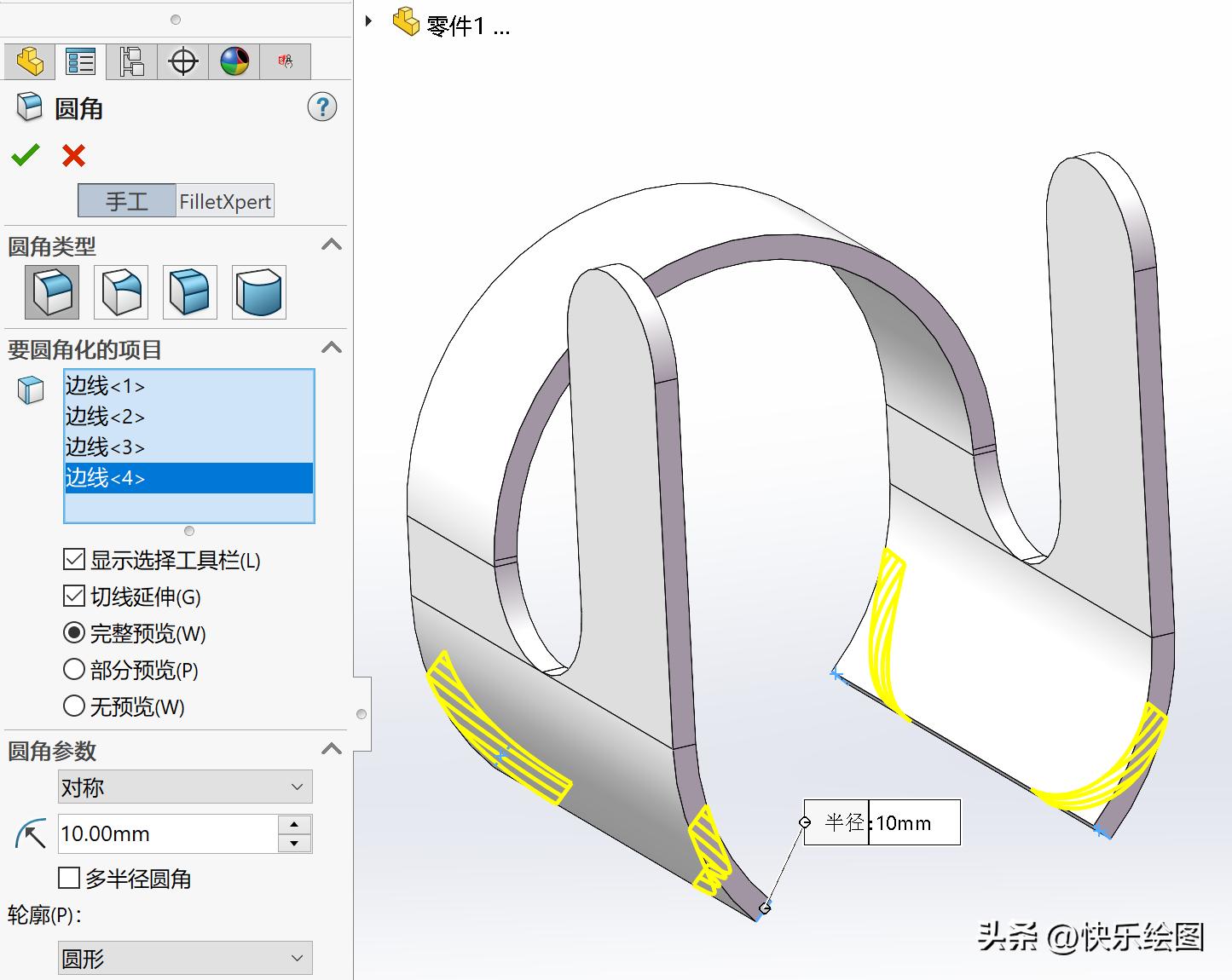

15、对模型的4个角进行倒圆角处理，圆角大小为10mm；

圆角

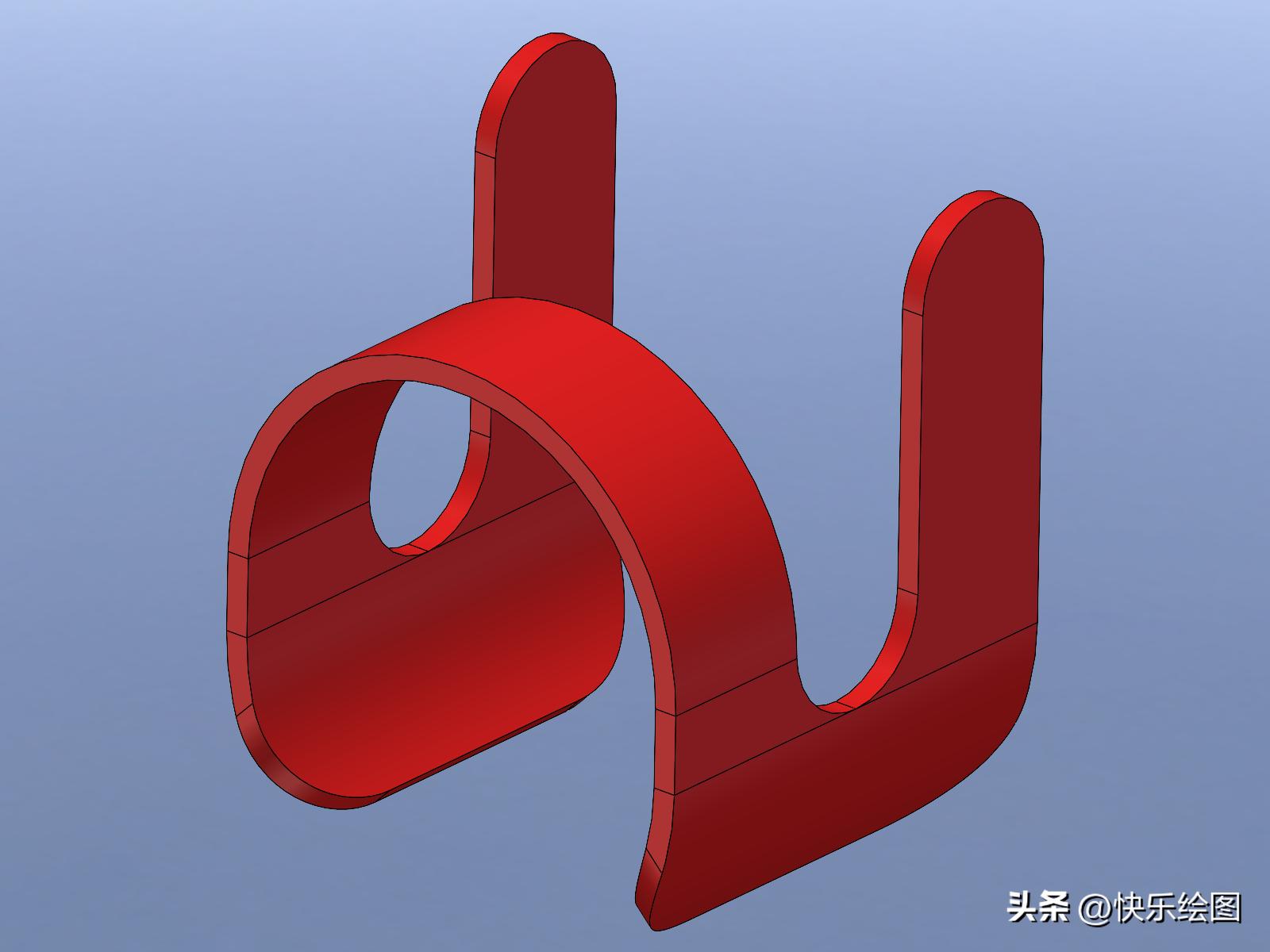

16、此模型绘制已结束了, 此外, 当大家全都将其绘制完之后, 要去检验一下是不是能够展开进而得以进行下料加工。效果图是像下面这样的呢:

效果图1

效果图2

效果图3
