1、针对课件进行整理, 其中包含, 钣金件方面处于展开状态时的画法, 课件持续整理当中, 有圆顶方底的通风管形态, 还有呈现为圆顶矩形底样式的通风管材存在, 另外还有圆斜顶矩形底这种通风管的形态存在, 进一步就行课件方面的整理, 涉及圆顶方底通风管展开图纸的绘制方法, 圆顶方底通风管也就是所谓之天圆地方, 具体表现模样如同已经直观展示出来的相应图片, 从所示投影图片当中明确知晓尺寸层面方底边长以及顶圆直径再加上高各方面, 从整体视图之中能够清清楚楚显现出来, 天圆地方实际上是由四个彼此相等的等腰三角形以及四个具备单向弯度的圆角部分相互组合形成的有标点符号。等腰三角形展开后的实形依旧是等腰三角形, 然而圆角部分的弧长与弦长之间的差距是相当大的, ,整理课件,4,所以, 务必要把圆周划分成若干等份, 以此来达成弦长近似等同于弧长, 另外还需加画辅助线才能够作出圆角部分的展开图。把图2的俯视图圆周划分成12等份, 与此同时画出辅助线, 这些辅助线能够称作投影线。接着再把俯视图的。
2、向主视图顶口进行等分点投影, 画出辅助线, 呈现于图3、图4。由视图能够看出, 这些投影线均为倾斜状态。于主视图中朝着里侧倾斜, 投影高度是。所以, 这些投影线皆不代表实长。课件梳理工作持续,5,求取实长线的方式, 常规常用的存有两种: 其一乃是借由俯视图投影线以及主视图高度支线予以求出, 如图所示。6,课件梳理工作持续,另一就是运用主视图投影线和俯视图投影线的两点水平距离支线来求出, 如图6。接下来借助各投影线的实长线, 绘制出展开图。在整理课件过程中, 涉及到展开图画法, 首先要画ADH三角形部分, 为此要先画一条水平线DH, 这条水平线DH的长度要等于方底边长的一半, 也就是DH等于EH除以2, 之后过D点, 作出DH的垂线AD, 这条垂线AD的长度要等于实长线C, 即AD等于C, 最后联接AH, 此时侧AH等于实长线F。

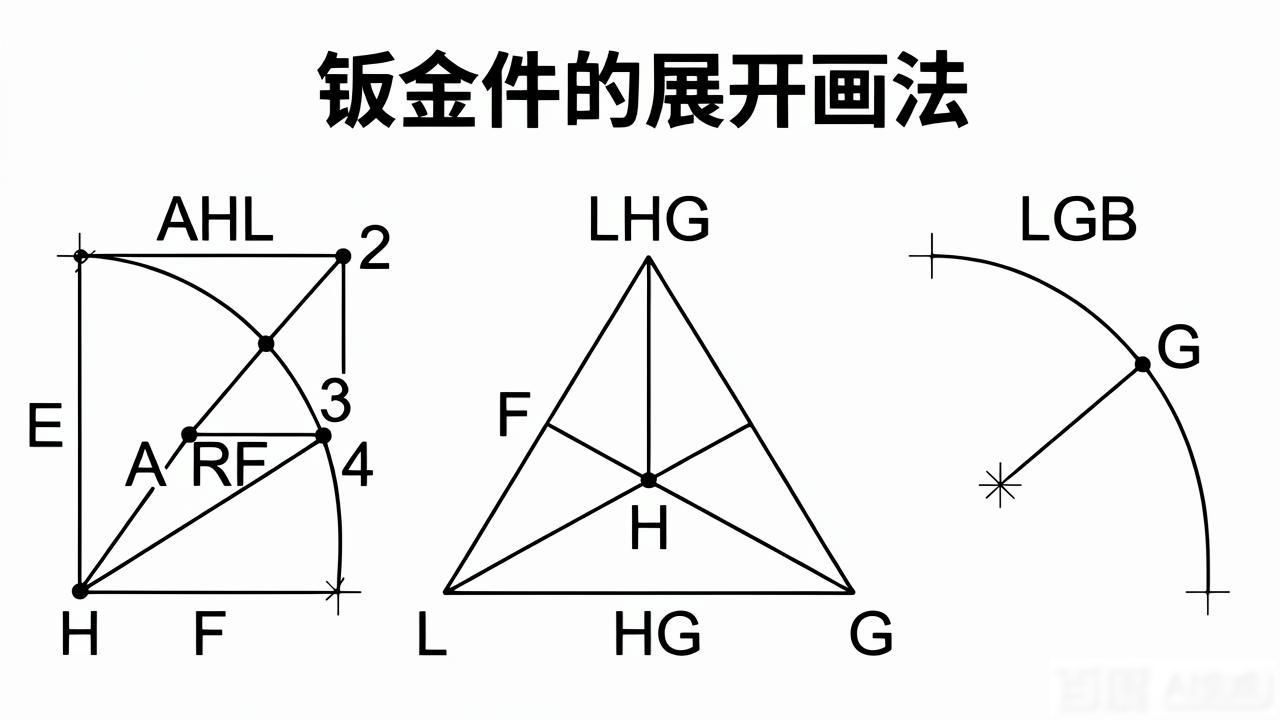

3、2.描绘AHL具有单向弯度的圆角之处: 绘出实长线E，作出实长线F。以H点担当圆心, 分别靠着E与F当作半径去画圆弧。用A点做圆心, 凭借1、2点弧长设立半径画圆弧与RE弧相交, 交点是点2, 将点2当作圆心, 依照1、2点弧长作为半径来画圆弧与RE弧相交, 得出点3, 并使点3作为圆心, 以1、2点弧长为半径画圆弧与RF弧相交获取点4。9, 对课件进行整理, 3.绘制关于LHG等腰三角形 的部分: 将L设为圆心, 让F作为半径来画圆弧, 把H当作圆心, 把HG作为半径画圆弧, 有两个圆弧相交在了点G处 ；10, 对课件展开整理, 4.绘制关于LGB单向弯度的圆角部分: 把G作为圆心, 分别把E与F当作半径画圆弧。把L当作圆心, 将1、2两点的弧长确定为半径画圆弧, 并与RE弧相交于点3, 把点3作为圆心, 以1、2两点弧长作为半径画圆弧与RE弧相交于点2, 把点2作为圆。
4、心, 先以1、2点的弧长当作半径画出圆弧形, 此圆弧会与那RF弧相交于点1, 这个点1也就是B点。然后, 整理课件, 到了画BGF等腰三角形部分时, 要以B点作为圆心, 以F的长度作为半径画出圆弧, 再以G点为圆心, 以GF的长度当作半径画出圆弧, 这两条圆弧最终会相交于点F。之后呢, 再整理课件, 又要画BFM的单向弯度的圆角部分, 这里是以F点作为圆心, 分别用E和F的长度这么长作为半径画圆弧。从B点出发, 将其作为圆心, 以1、2点弧长当作半径来画圆弧, 此圆弧与RE弧相交于点2, 接着以点2为圆心, 同样以1、2点弧长为半径画圆弧, 这圆弧会和RE弧相交于点3, 然后再以点3为圆心, 还是以1、2点弧长为半径画圆弧, 最后该圆弧与RF弧相交于点4（也就是M点）。13,整理课件,7.有关画MFE等腰三角形的部分情况是: 以M点作为圆心, 以F长为半径来画圆弧, 又以F点为圆心, 以FE长作为半径画圆弧, 这两条圆弧相交于点E；,14,整理课件,8.画M。

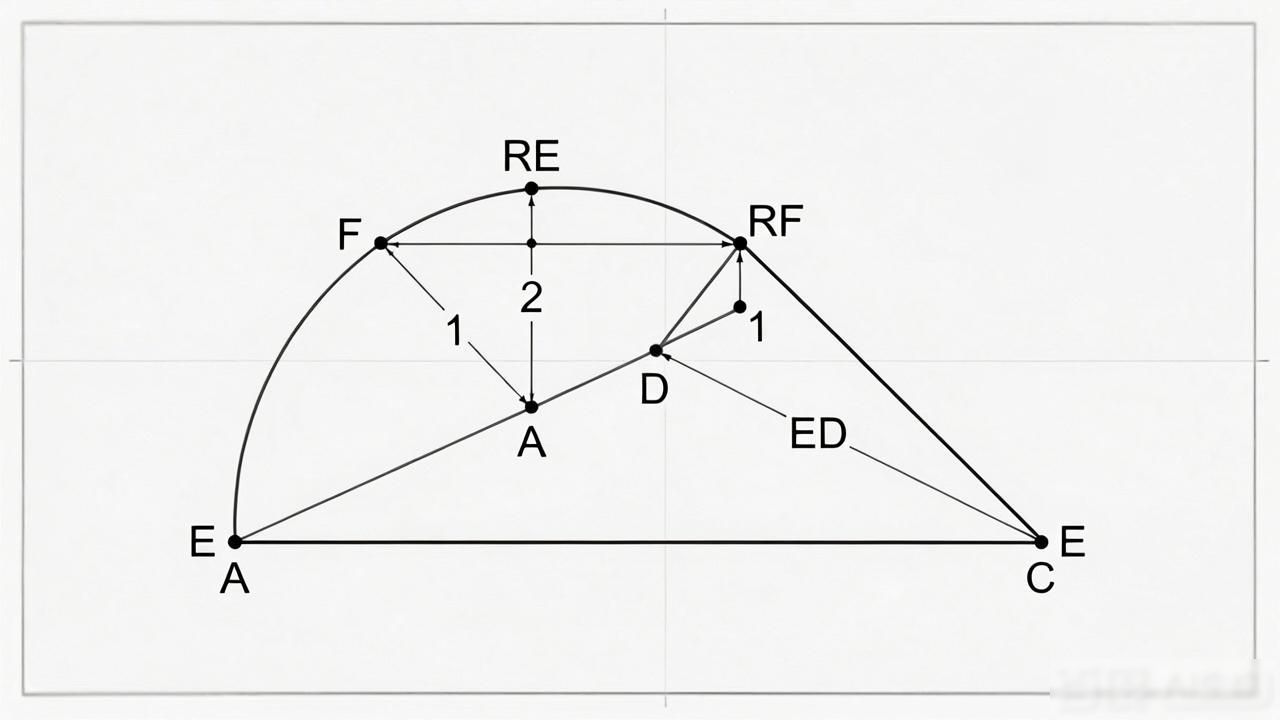

5、EA单向弯度的圆角部位, 将E点当作圆心, 分别把E以及F作为半径来绘制圆弧。再把M点作为圆心, 以1、2点的弧长当作半径绘制圆弧, 使其与RE弧相交于点3, 接着把点3作为圆心, 以1、2点弧长为半径绘制圆弧, 与RE弧相交于点2, 然后把点2作为圆心, 以1、2点弧长为半径绘制圆弧, 与RF弧相交于点1（也就是A点）。首先, 15, 进行课件整理, 9.画AED三角形部分: 要以A点作为圆心, 以C长当作半径去画圆弧, 还要以E点作为圆心, 以ED长当作半径画圆弧, 这两弧最终会交于点D；其次, 16, 进行课件整理, 10. 把各点进行联接, 就如同图16所示那般, 这便是天圆地方的展开图。然后, 在课件整理的17, 二.圆顶矩形底通风管的展开图画法中, 呈现出的是一个圆顶矩形底通风管；从图里能够得知其尺寸, 矩形底短边长为x、长边长为y、顶圆有着直径、还有高。最后是18, 课件整理里的展开图。
6、画法: 首先, 把俯视图里的圆周化作十二等份, 促使各等份点跟对应角点相连。然后, 绘制各投影线如A、B、C、E、P等的实长线。接着, 先着手绘制ADH三角形部分过程如下: 绘制一条水平的线DH, 导致DH等同于方底边长一半, 也就是DH等于X除以2, 经过D点, 作出跟DH处于垂直线状态之AD, 致使AD与实长线P相等, 即AD等于P, 连接AH, 而侧AH等于实长线A。4. 针对AHQ单向弯度的圆角部分进行绘制操作: 把H点作为圆心, 将B、C以及E分别当作半径, 画出三段圆弧。把A点当作圆心, 用1、2点的弧长作为半径画一段圆弧, 使其与RB弧相交之处得到交点被记为点2。把点2当作圆心, 同样是用1、2点的弧长作为半径来画圆弧, 该圆弧与RC弧相交的地方得到交点被界定为点3。把点3当作圆心, 还是以1、2点的弧长作为半径画圆弧 , 此圆弧与RE弧相交之处获取交点被称作点4(也就是Q点)。其中, 在操作过程里还涉及到课件整理, 且与21有些关联。
7、5.对于画QHG等腰三角形的部分, 是以Q点作为圆心的, 是以E长作为半径来画一条圆弧的, 是以H点作为圆心的, 是以Y长作为半径来画一条圆弧的, 这两条圆弧会相交于点G； , 23, 整理课件, 6.对于画QGB单向弯度的圆角部分: 是以G点为圆心的, 是以A做为半径画一条圆弧的, 是以B做为半径画一条圆弧的, 是以C做为半径画一条圆弧的。22, 整理课件。以Q点作为圆心, 将1、2点之间的弧长当作半径来画圆弧, 此圆弧与RC弧相交于点3, 再以点3为圆心, 把1、2点弧长作为半径画圆弧, 该圆弧与RB弧相交于点2, 接着以点2为圆心, 以1、2点弧长为半径画圆弧, 此圆弧与RA弧相交于点1（也就是B点）。24,整理课件,7.画BGF等腰三角形部分: 以B点为圆心, 将A的长度作为半径画圆弧, 以G点为圆心, 把X的长度作为半径画圆弧, 这两条圆弧相交于点F。25,整理课件,8.画BFM单向弯度的圆角部分: 以F点为圆心, 分别以B。
8、 先以C为半径画圆弧, 再以与该圆弧情况相关的E为半径画圆弧, 接着, 以B点作为圆心, 以1、2点之间已知的弧线长度当作半径去画圆弧, 此圆弧与RB弧相交于点2, 紧接着, 把点3作为待确定圆心, 以源自1、2点之间的弧线长度作为半径画圆弧交汇RC弧得出点3, 之后, 将上述得到的点3作为圆心, 用1、2点之间的弧线长度作为半径画圆弧相交RE弧从而得出点4, 此点4也就是M点。梳理课件时注意到一个情况, 步骤26中, 关于画MFE等腰三角形的部分, 具体操作是这样的: 先以M点作为圆心, 将E的长度当作半径去画圆弧, 接着以F点作为圆心, 将Y的长度当作半径画圆弧, 最终这两条圆弧相交于点E ；步骤27里讲述的是画MEA单向弯度的圆角部分, 其做法如下: 先是以E点作为圆心, 分别把A、B以及C当作半径来画圆弧, 然后以M点作为圆心, 将1、2点的弧长当作半径画圆弧, 此圆弧与RC弧相交于点3, 再以点3作为圆心, 把1、2点的弧长当作半径画圆弧, 该圆弧与RB弧相交于点2, 最后以点2作为圆心, 把1、2点的弧长当作半径画圆弧, 此圆弧与RA弧相交于点1（也就是A点）。,28,
9、11. 针对画AED三角形部分整理课件, 要怎么做呢? 需以A点作为圆心, 将P长当作半径来画圆弧, 还要以E点作为圆心, 把X除以2的长度当作半径画圆弧, 然后这两条圆弧相互交汇会交于点D。29,12. 整理课件时, 还有一步是联接各点这事, 就如同图13所展示的那样, 如此呈现出来的便是圆顶矩形底通风管的那个展开图了。在生产里头, 为了能更方便地进行折弯操作, 对于对称图形而言, 仅仅绘制一半的展开下料尺寸图。整理关于课件的事项。整理课件。整理课件。现在来看三, 圆斜顶且矩形底通风管的展开图画法。就如同图所展示的那样, 这是一个圆斜顶矩形底通风管。从图能够知道对应的尺寸, 这里面矩形底短边的长度是x。矩形底长边的长度是y。具备斜顶圆的直径。还有圆心高。以及角度。另外有圆心距c。作有着斜圆顶直径的半圆。把半圆周划分成6等份。将各个分点作出斜圆直径的垂线。依据垂线和直径的交点。找出在俯视图里圆周的对应点。从各点出发, 作出与对应角点相连的线的投影线。34, 对课件进行整理 , 作出每条投影线的实有长度线 , 35, 对课件予以整理 , 依托投影线跟实有长度的线, 逐一描画出各展开尺寸的相应对应点。36, 对课件完成整理 , 将各处相应的点相互连接起来 , 如同图中实际所显示的模式 , 此便是斜圆顶且矩形底的通风管的一半展开呈现图形。
