钣金件凭借重量轻, 其强度高, 成本低的特点, 被广泛应用于汽车领域, 家电领域以及设备外壳等领域。然而要是设计的时候忽视工艺特性, 那么就容易致使折弯开裂, 或者造成装配困难, 甚至导致成本上升。本文从设计原则方面, 材料选择方面, 结构规范方面以及工艺适配方面, 这四方面共同对钣金结构设计关键要点进行系统梳理, 以此帮助提升可制造性以及产品可靠性。
一、设计的核心原则是要兼顾性能与工艺, 钣金件必须满足强度与刚度要求, 还要避免过度设计, 比如说设备外壳能够通过增设加强筋来提升刚度, 并非只是单纯增加板厚, 实践显示, 2mm钢板加筋结构跟4mm无筋结构相比, 成本降低30%, 重量减轻40%, 同时还要确保折弯、冲孔等工艺的可行性, 防止出现封闭结构等不可加工设计, 兼顾装配与维修的结构设计需要预留装配空间, 像螺丝孔周围起码要保留15mm操作空间来适配扳手, 卡扣连接要设置拆卸缺口。容易损坏的部件, 像面板、接口板这类, 适宜采用能够拆卸的结构, 防止因焊接固定致使整体进行更换。要兼顾批量以及成本, 在进行批量生产的时候, 应当尽可能整合零件、削减焊接工序；统一非标准结构尺寸, 比如把所有功能孔都统一成φ5mm的圆孔, 防止φ5与φ5.5mm混合使用, 降低模具更换的频率, 提高生产效率。二、在材料选择方面, 常用材料包含冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选择材料需要结合使用环境与工艺需求:

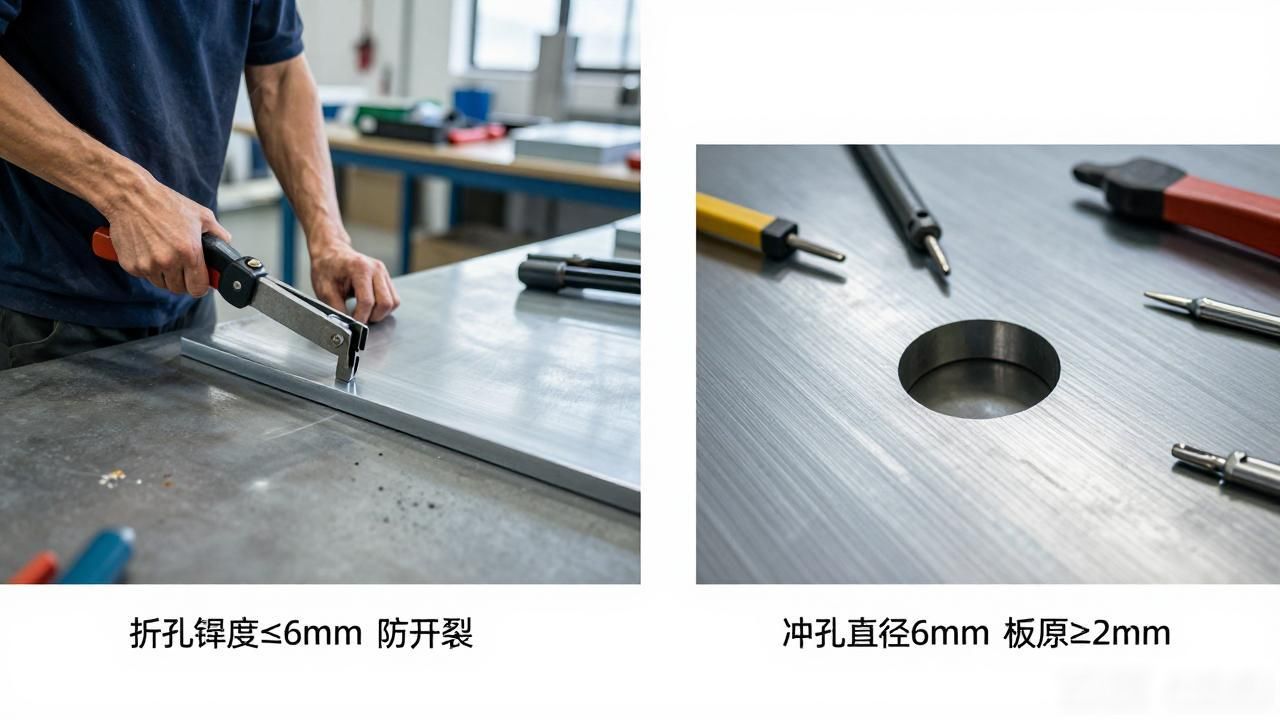

留意, 用于折弯的工件其板材的厚度通常不会超过6毫米, 得以防止出现开裂的情况 ；进行冲孔操作的工件厚度应当不少于孔径的三分之一（就好比直径为6毫米的孔对应板材厚度要大于或等于2毫米）, 以此避免孔壁发生变形。
三、有常见的结构设计规范, 其一为折弯结构, 其二是冲孔结构, 其三乃加强筋设计, 其四是焊接结构, 其五为翻边结构。

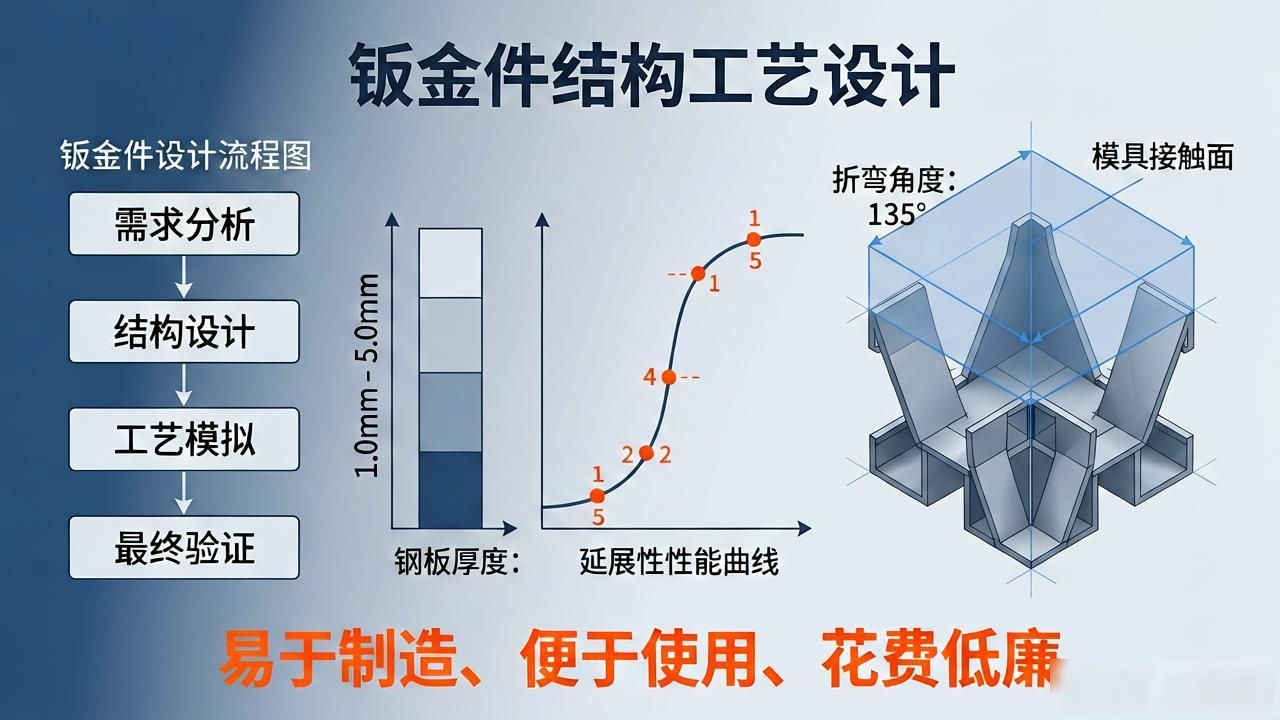

基于上述种种情况, 钣金结构设计重点在于达成“需让设计能够实际落地”这一结果——在此基础上, 要在确保满足性能要求的状况下,全方位地把工艺可行性以及成本控制纳入考虑范畴。只有切实掌握材料特性、结构规范以及工艺匹配的关键要点, 才能够达成“易于制造、便于使用、花费低廉”这样的高效设计目标。
