从设计到生产：如何用SOLIDWOKRS完成高效的钣金加工规划？

具有的钣金功能便利好用, 钣金件常常凭借折弯、挤压板材来形成具体形状。在实际的生产进程当中, 合理的折弯先后顺序极为关键重要, 会直接对产品质量产生影响作用。借助相关方式, 用户能够在工程图里展现出钣金件的平板样式形态, 并且依照加工的先后顺序去创建配置内容, 清晰明白地呈现出折弯的各个步骤环节, 进而能够准确无误地传达设计的意图想法, 对生产规划进行优化改进。

加工规划

进行钣金件的生产, 要依据钣金加工工艺流程, 将板材按照从下料开始, 接着是钳工操作, 然后进行成形,再开展焊接, 最后又有钳工这一系列工艺流程来加工制造。我们此次所介绍的加工规划, 涵盖的是在成型这个环节里的折弯成型工艺方面, 为生产人员明确折弯步骤以及折弯效果的相关指导。

创建方式：

1. 创建 /打开钣金件

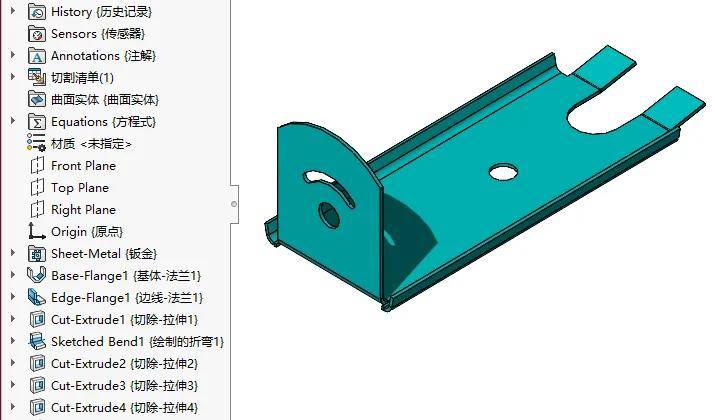

选择需要创建加工规划的钣金零件

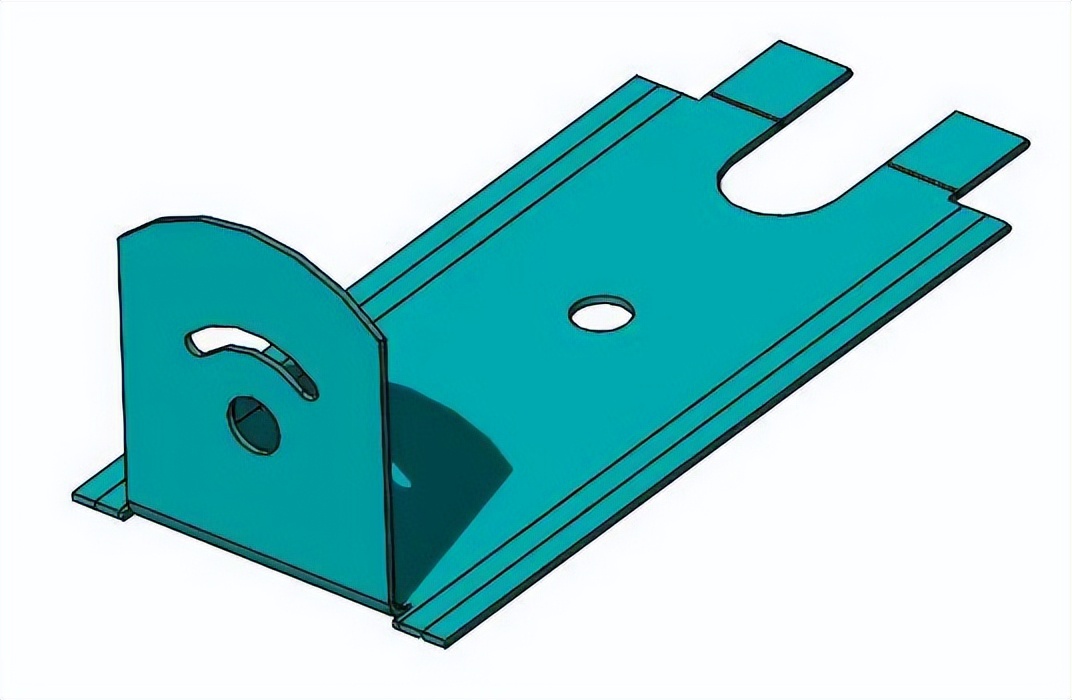

钣金零件

2. 更改为平板状态并保存为单独配置

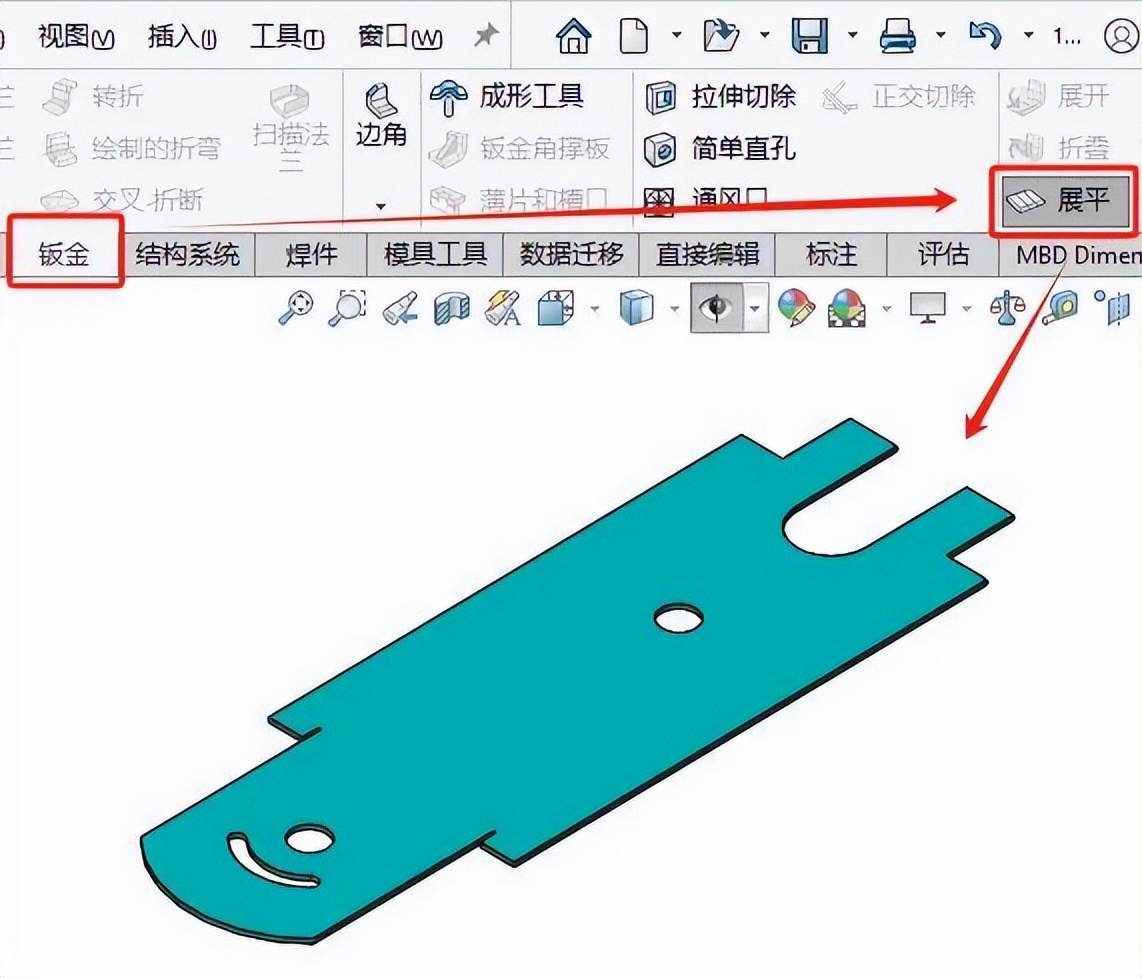

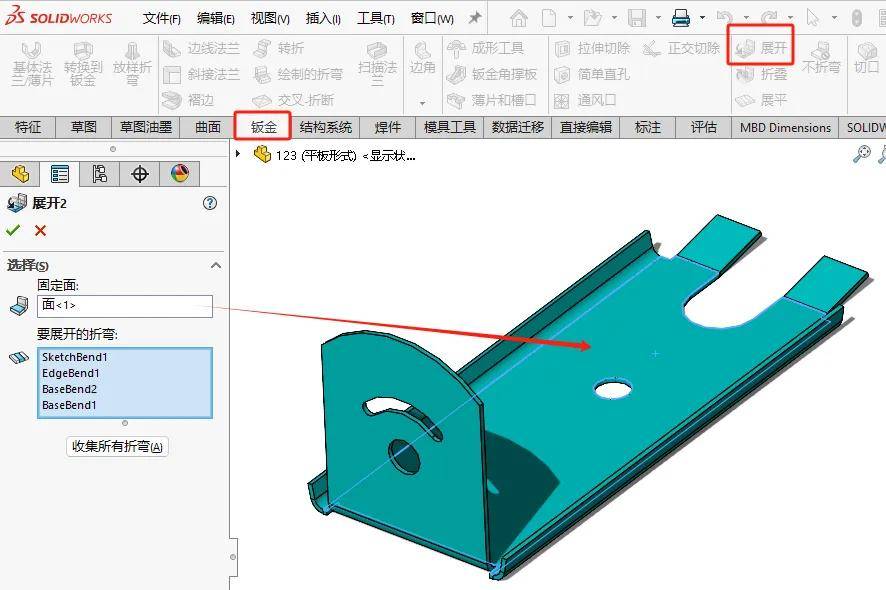

点击顶部菜单栏—钣金—展平。将钣金件完全展平为平板状态。

平板状态

3. 保存平板形式配置

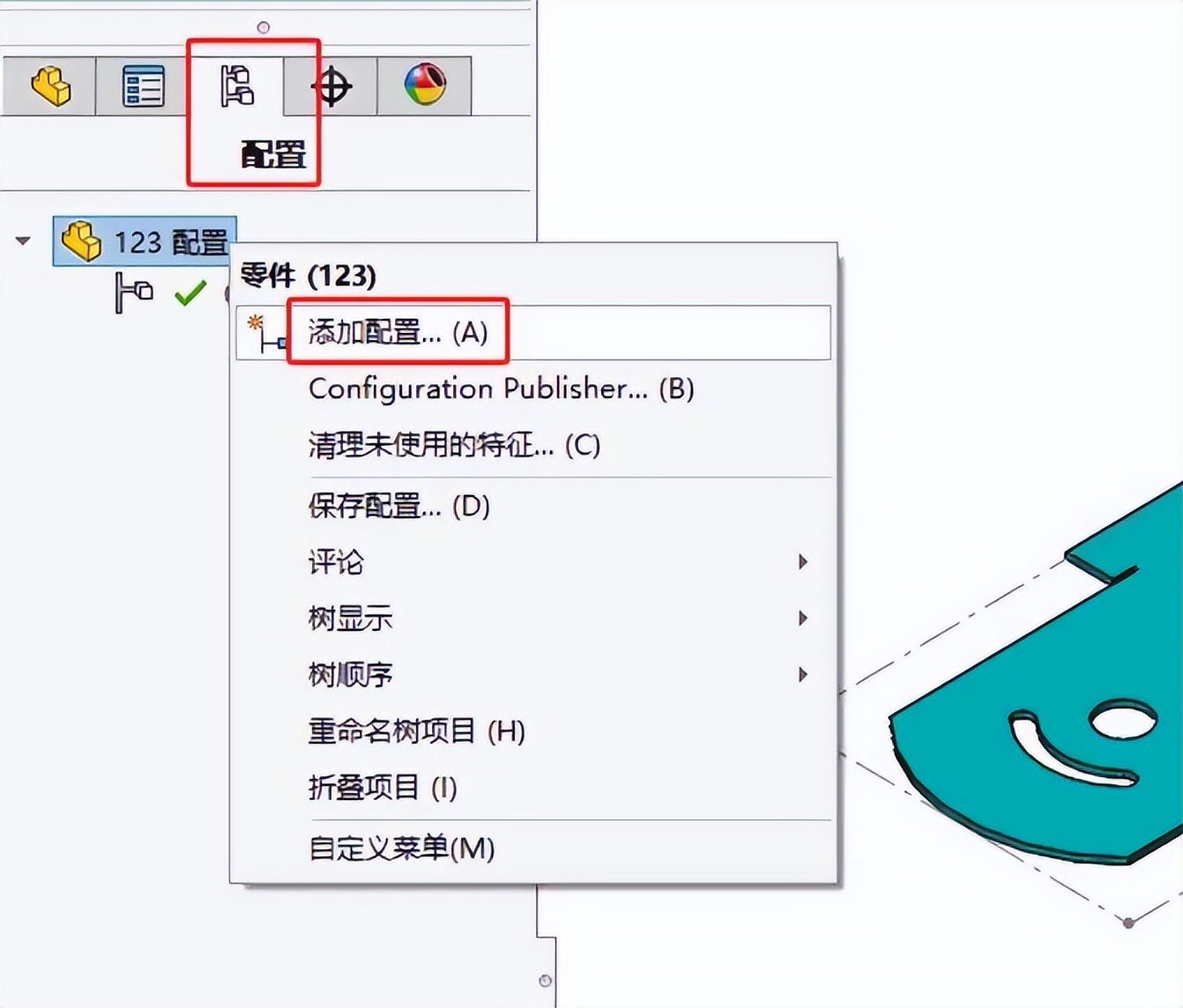

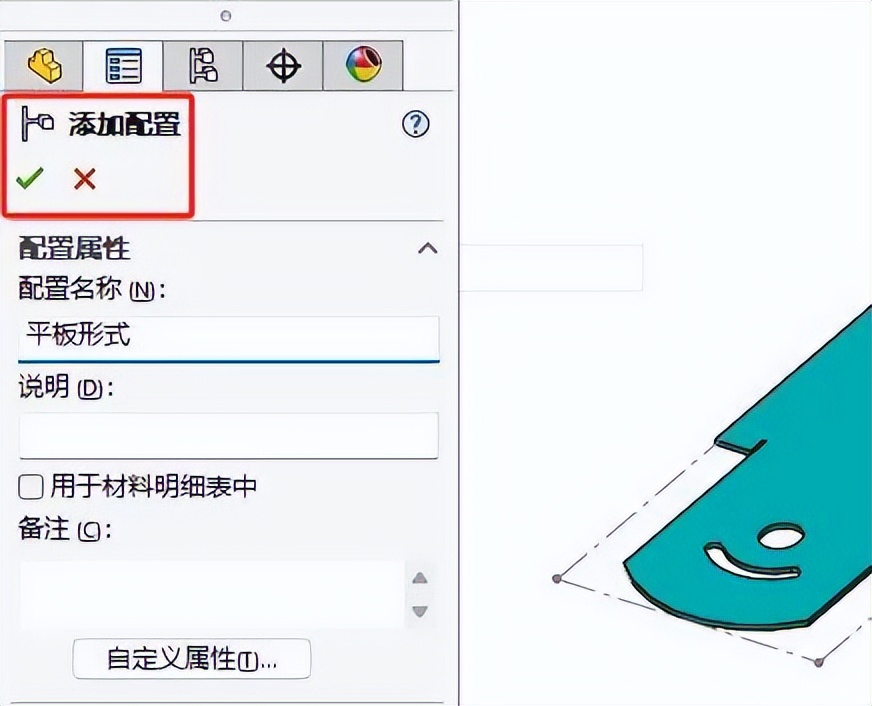

通过点击左侧的侧边栏, 从而切换至配置菜单, 运用鼠标右键点击零件名称, 接着进行添加配置的操作, 在命名之后, 将其保存为平板形式的配置。

添加配置

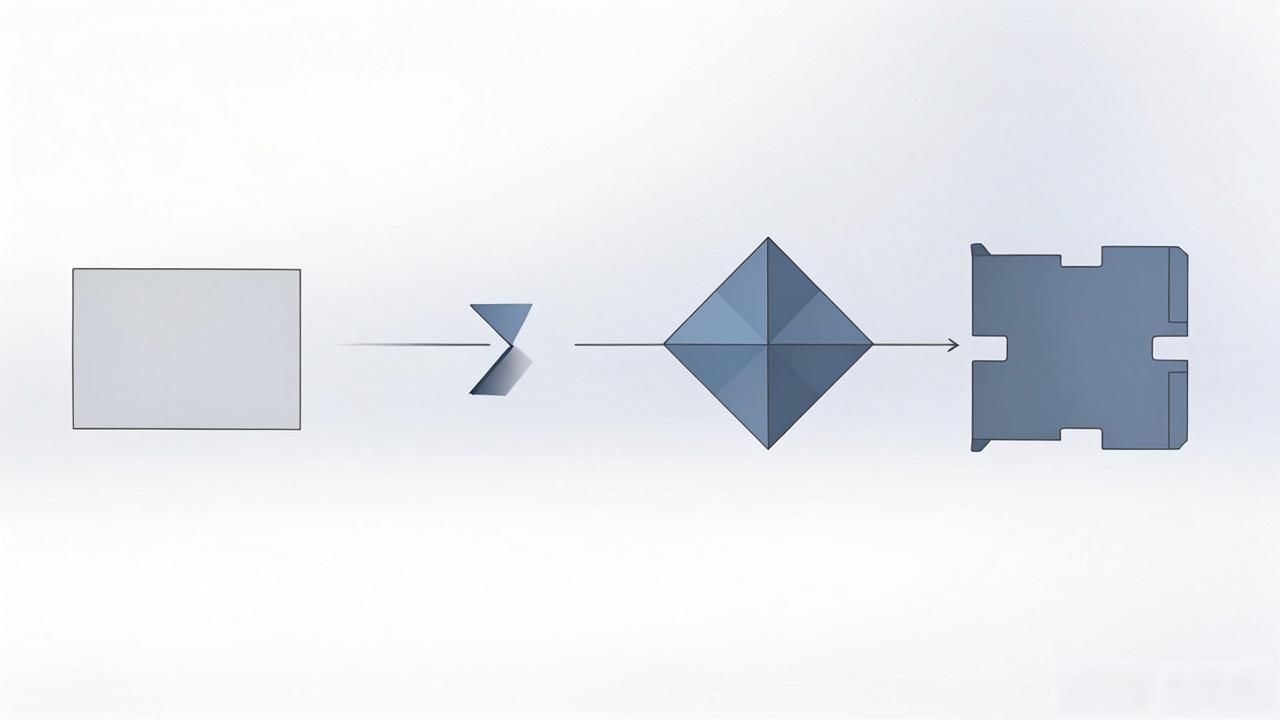

4. 同样的道理, 从平板形态起始, 逐个依次增添折弯, 依据折弯加工的先后顺序, 将其保存成不同的配置。

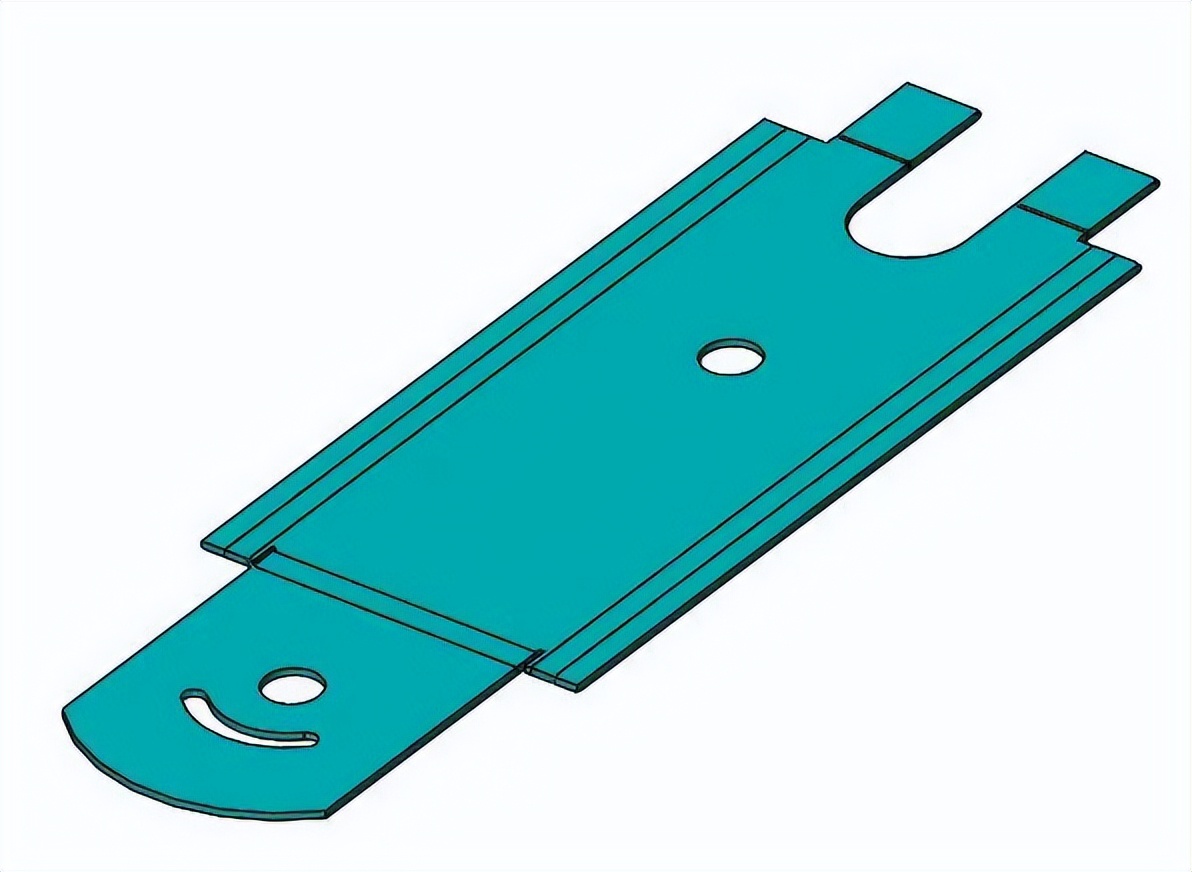

首先将所有折弯展开

展开

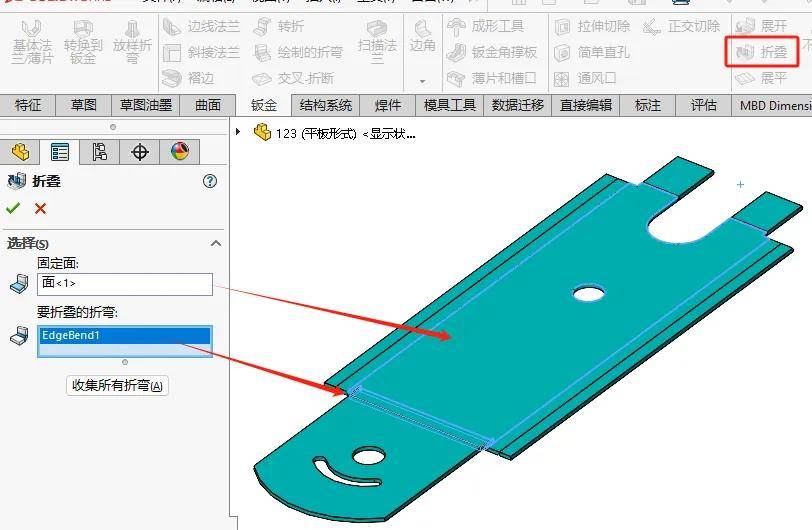

随后添加一道折弯工序

添加折叠

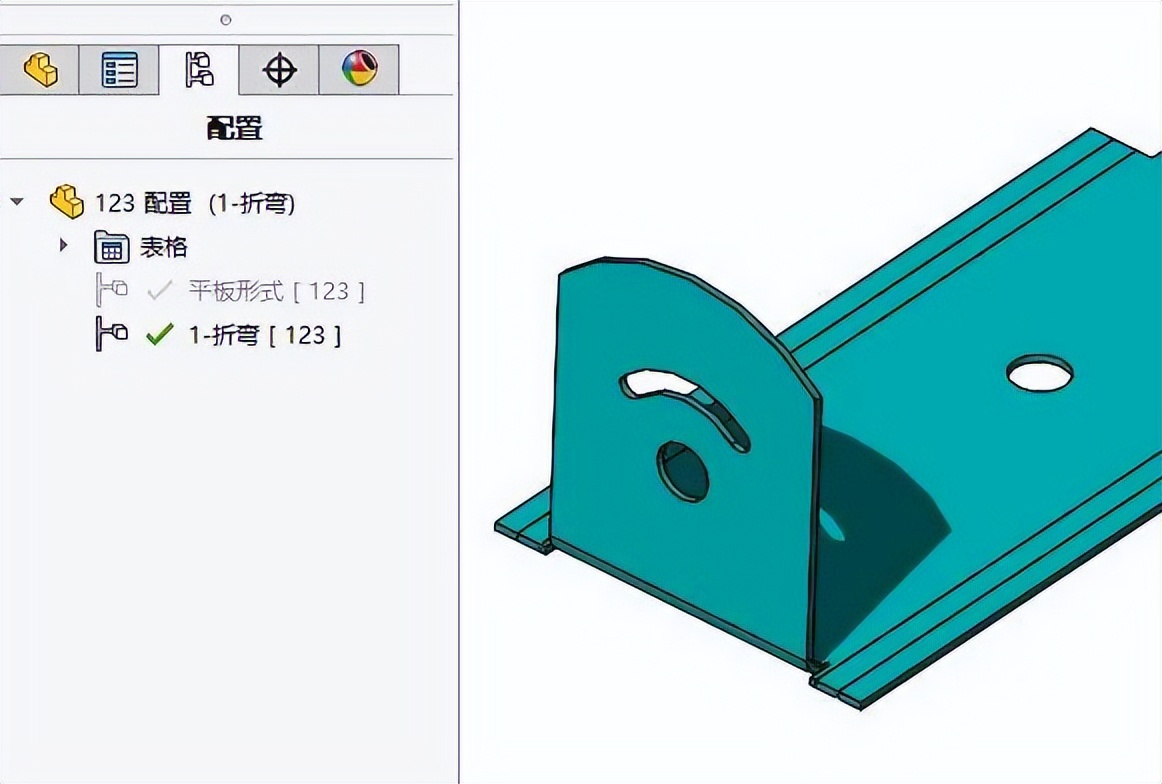

将这一步折弯操作保存为配置

保存配置

5.同理创建所有折弯操作并保存配置后创建工程图。

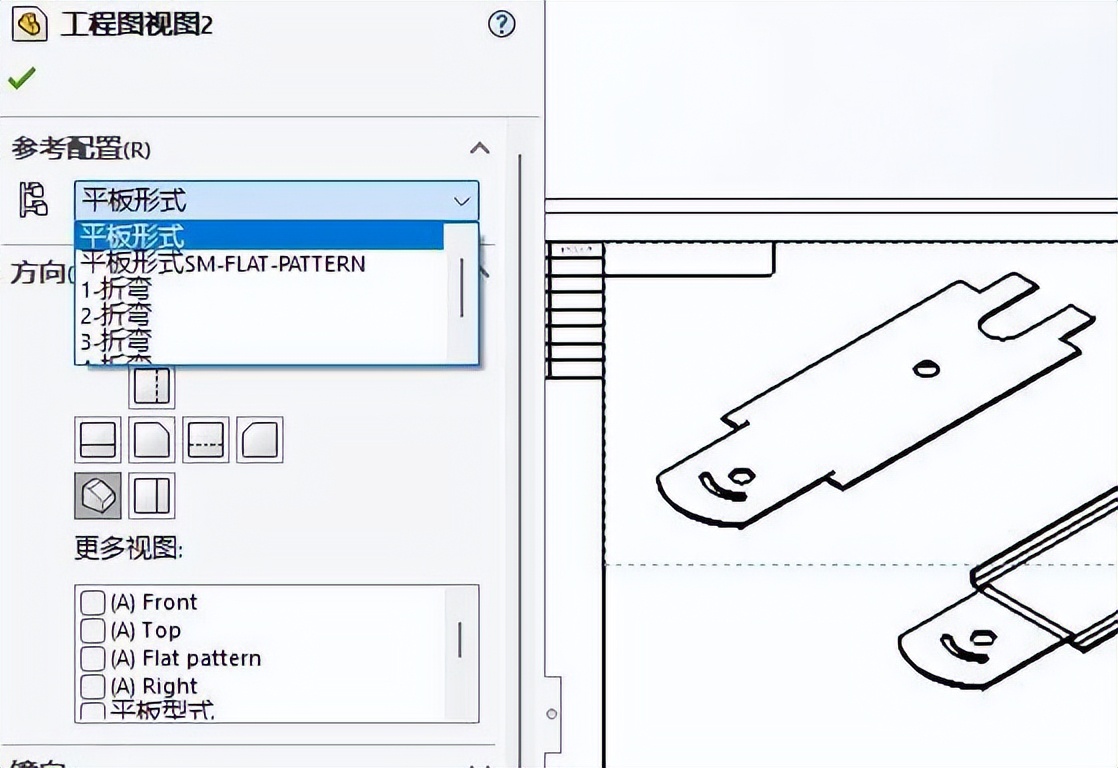

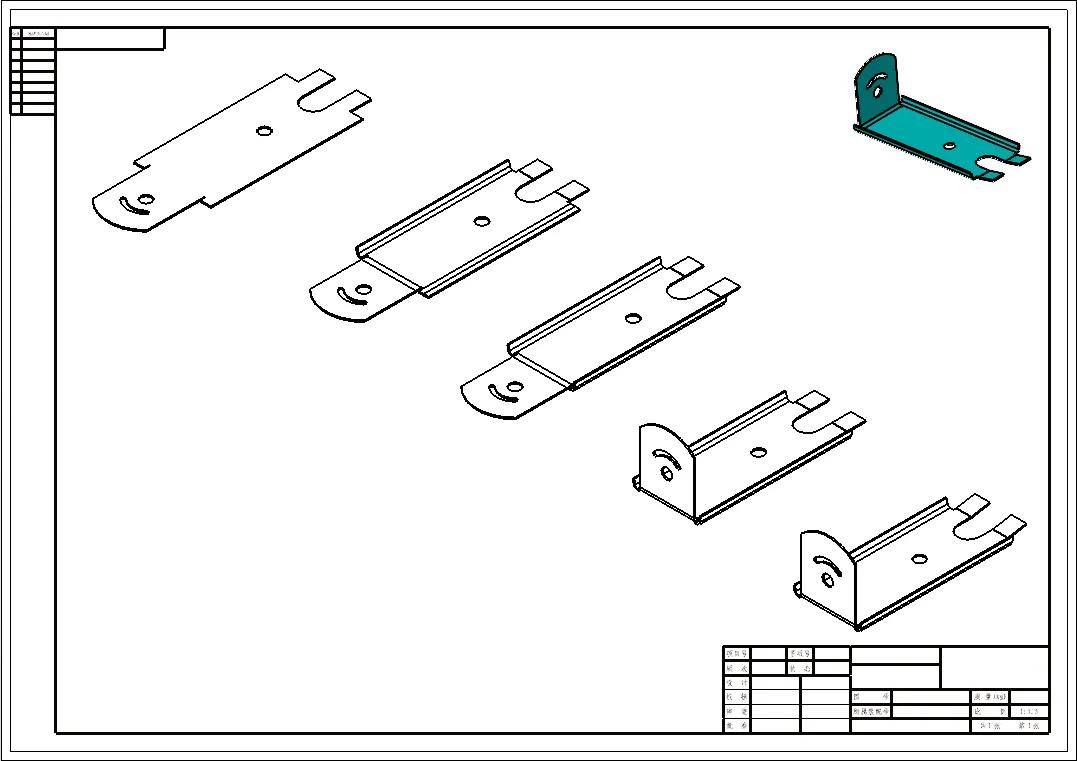

增添多个工程图的视图, 能够进行复制粘贴相同的视图, 对每一视图的参考配置予以修改, 依照加工顺序放置图纸视图, 呈现钣金件的加工顺序。

修改配置添加一些细节

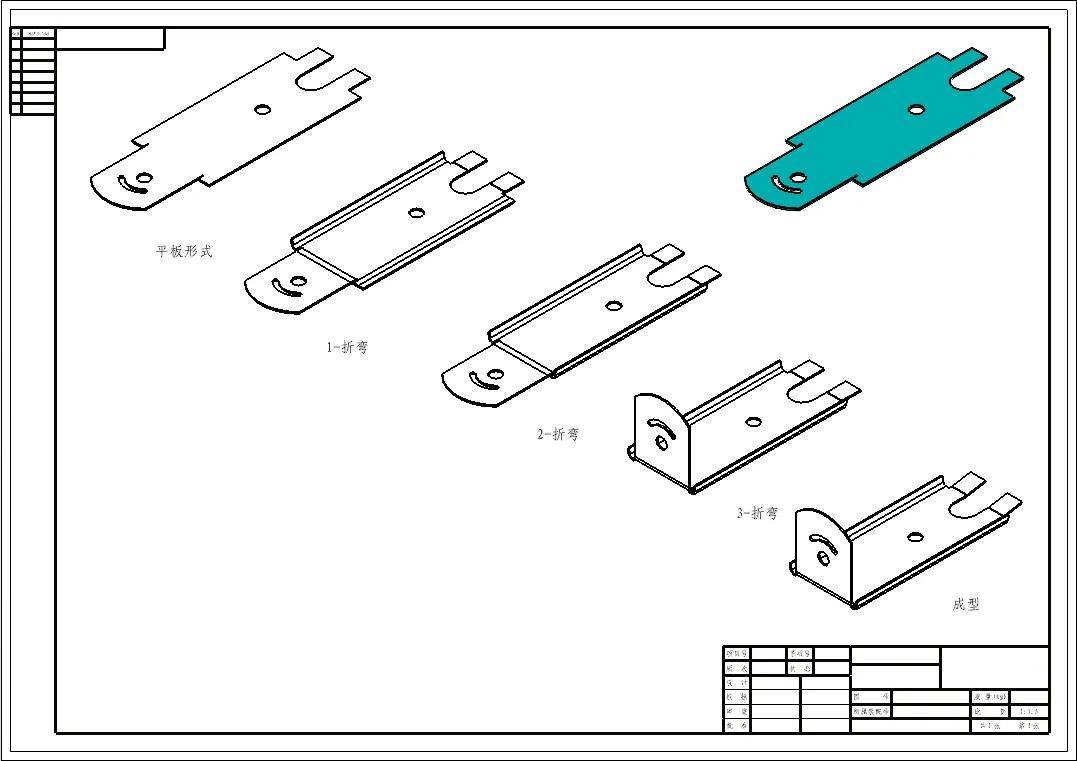

加工规划

经由增添配置, 能够直观呈现钣金件折弯加工进程, 致使加工人员迅速领会图纸, 削减沟通差错, 切实降低试错耗费, 提高生产效率。即刻运用创建您的折弯加工工艺图纸, 优化生产流程。
