从事机械行业的同行们都清楚, 要是一张图纸里存在细节方面的错漏, 那么情况轻的话, 板材下料的操作会直接导致材料报废, 而要是情况严重, 现场焊接环节就会不断反复进行返工, 进而耽误工期。不管是才开始学习工程制图的新手, 又或者是常年都在与钣金、焊接这些方面打交道的现场工程师, 焊接图规范的绘制方法, 展开图精确的计算方式, 都是无法避开的极为关键的硬技能。

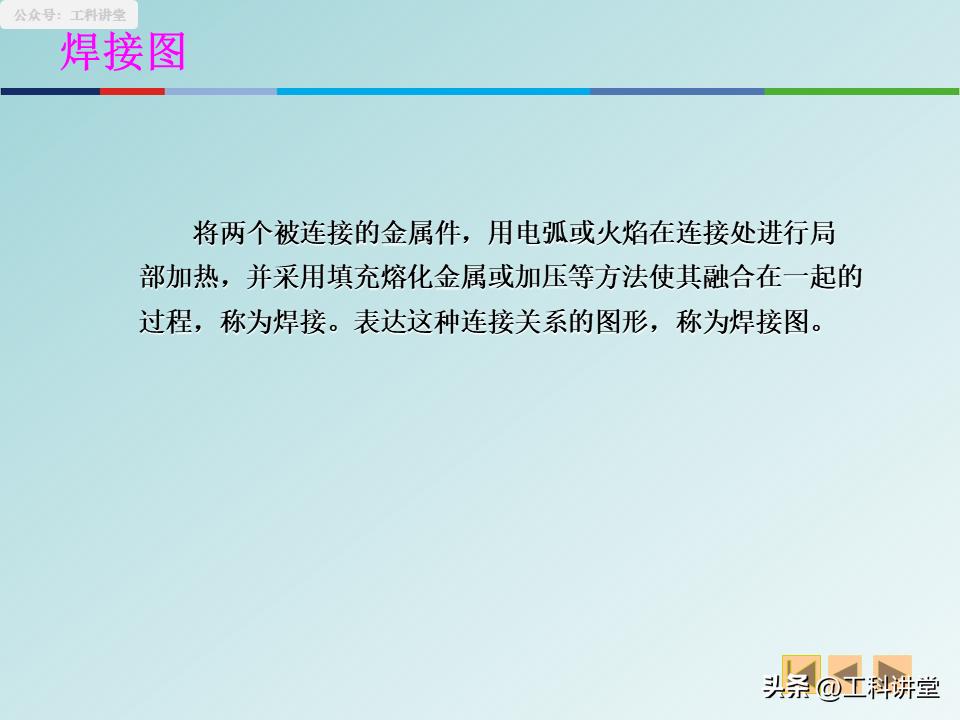

一、焊接图画法与标注：7 个实操要点
需清晰传递焊接图核心的焊缝形式、尺寸、焊接要求, 以避免现场理解偏差, 挨个吃透这7个要点的我们, 基本不会出原则性错误。

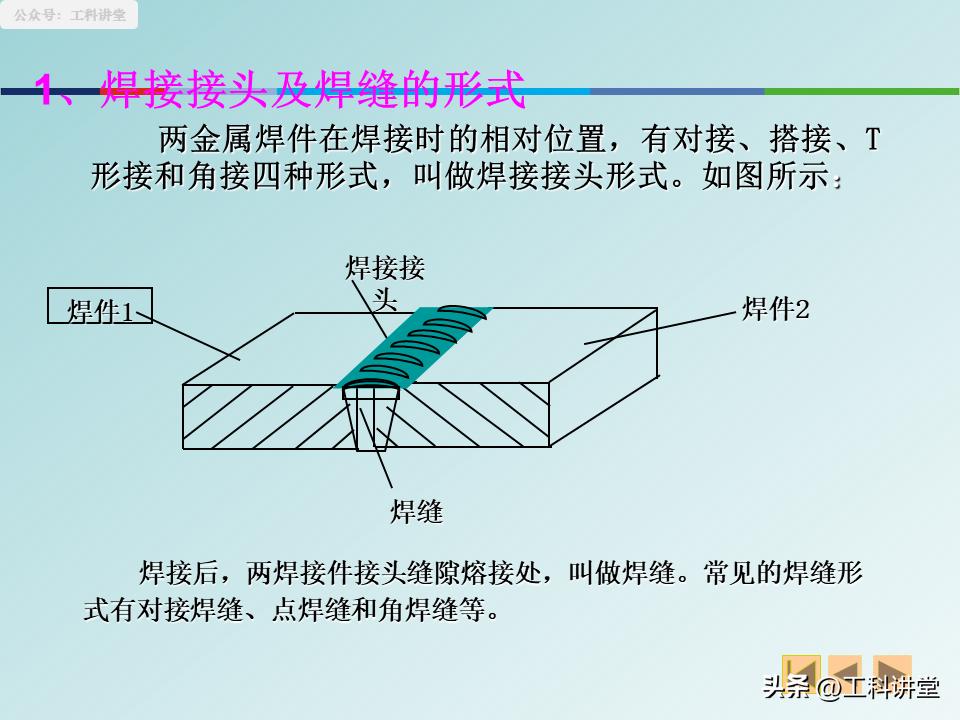

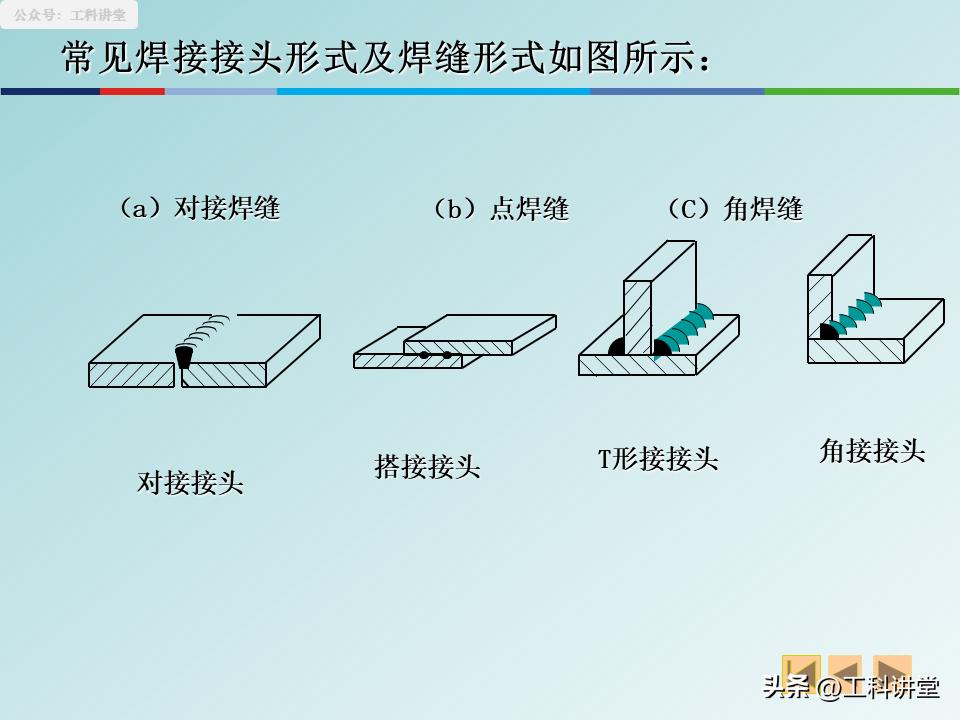

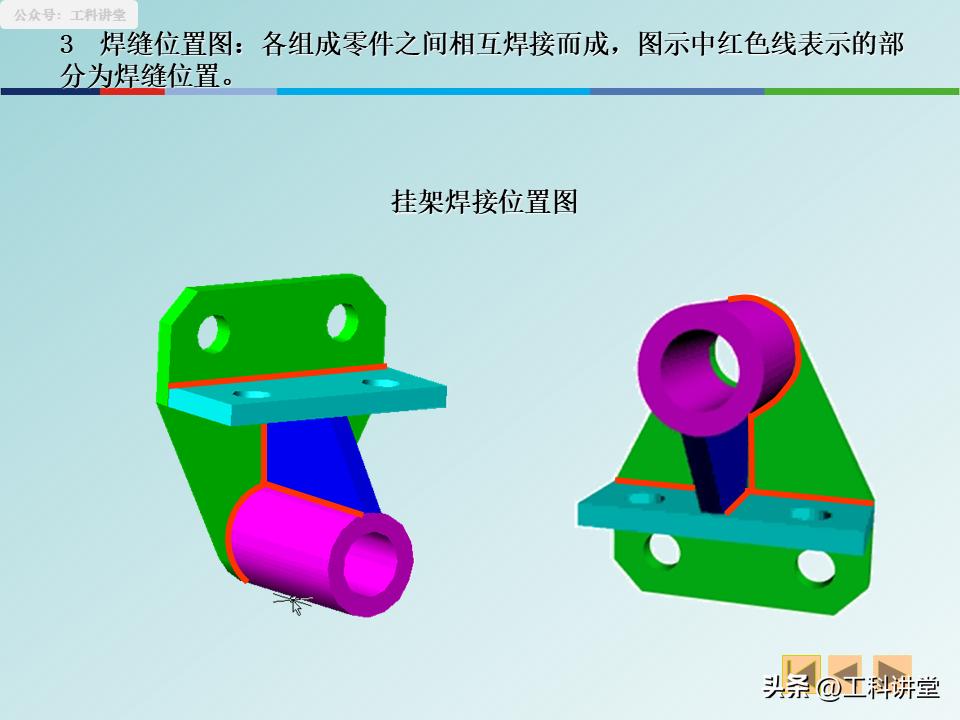

1.首先确定四种基础焊接接头 , 千万别在连接形式上画错 , 常用的是对接 、搭接, 等, 还有T形接以及可以是角接这四种 , 所有焊缝的画法都是基于这几种接头进行延伸的 , 先确定接头再开始画焊缝 , 这种逻辑不会出现混乱。

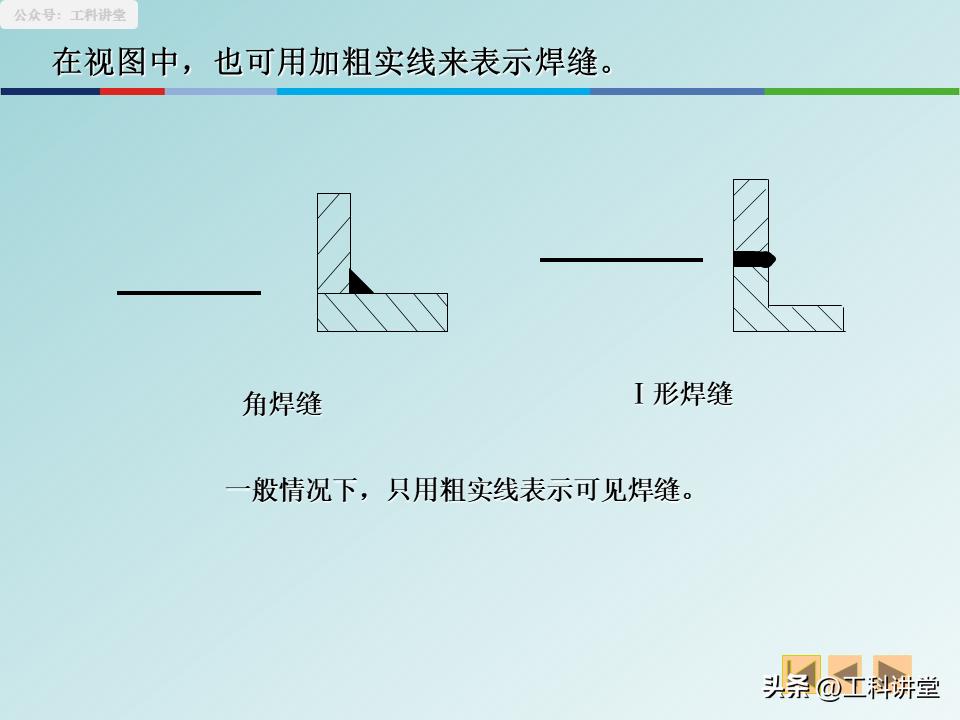

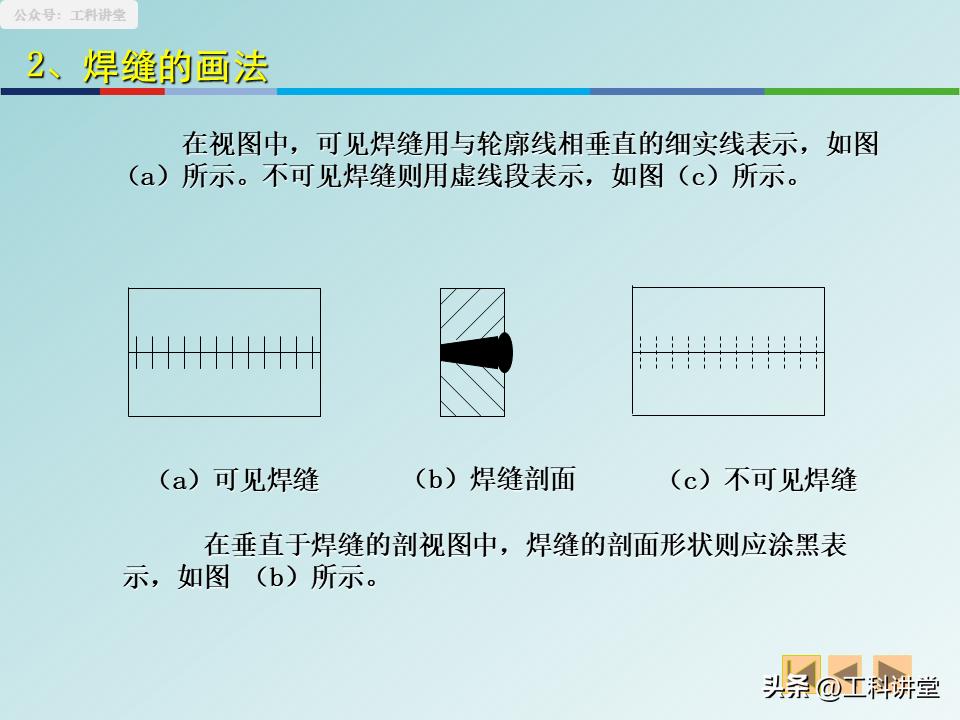

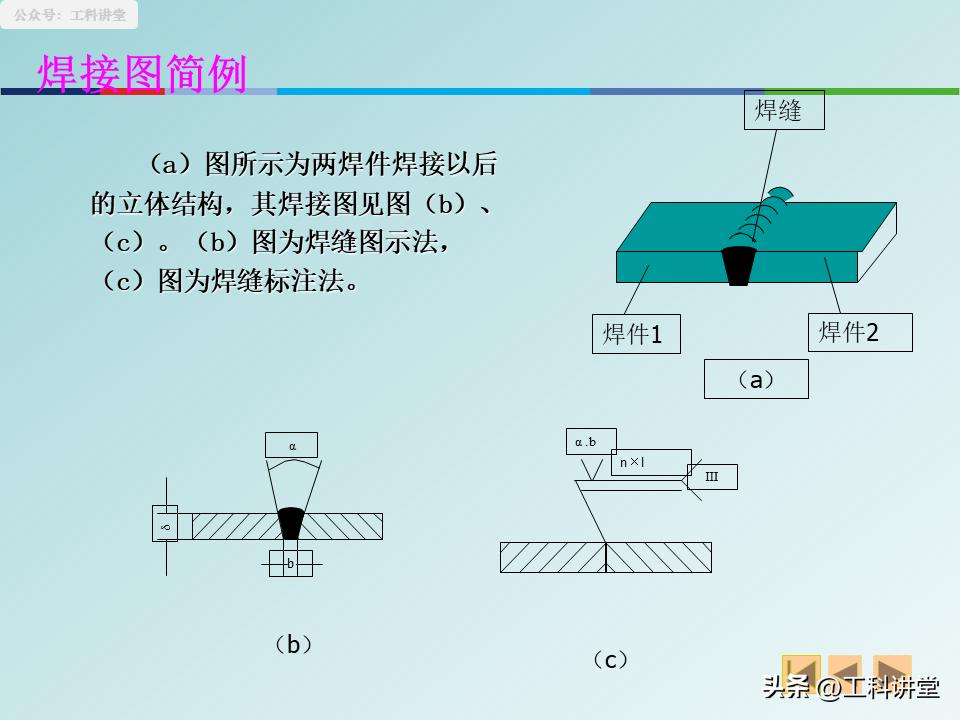

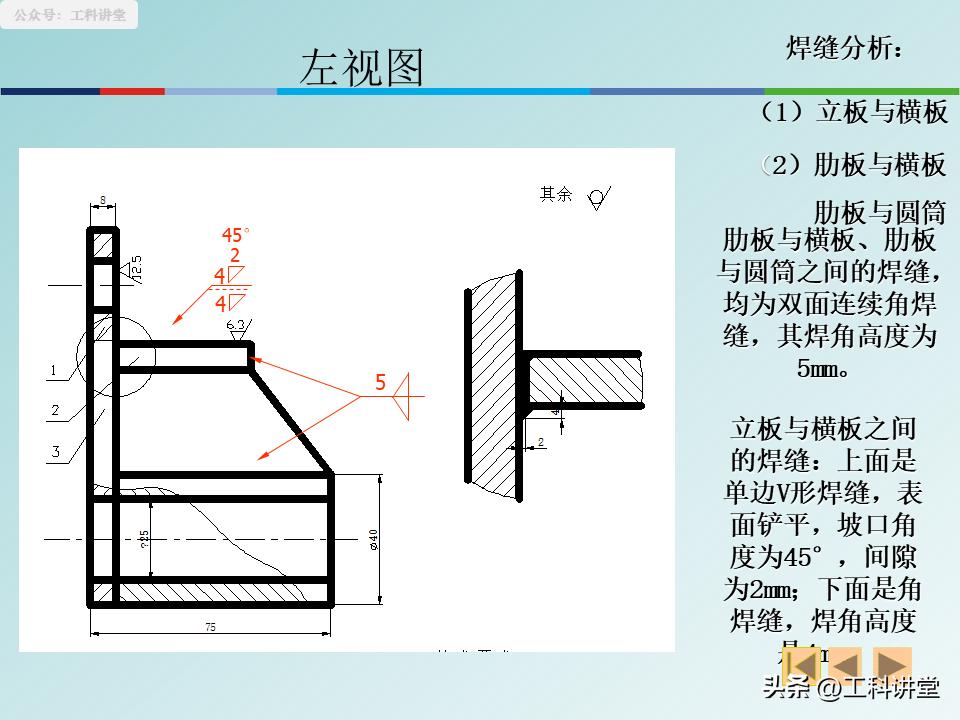

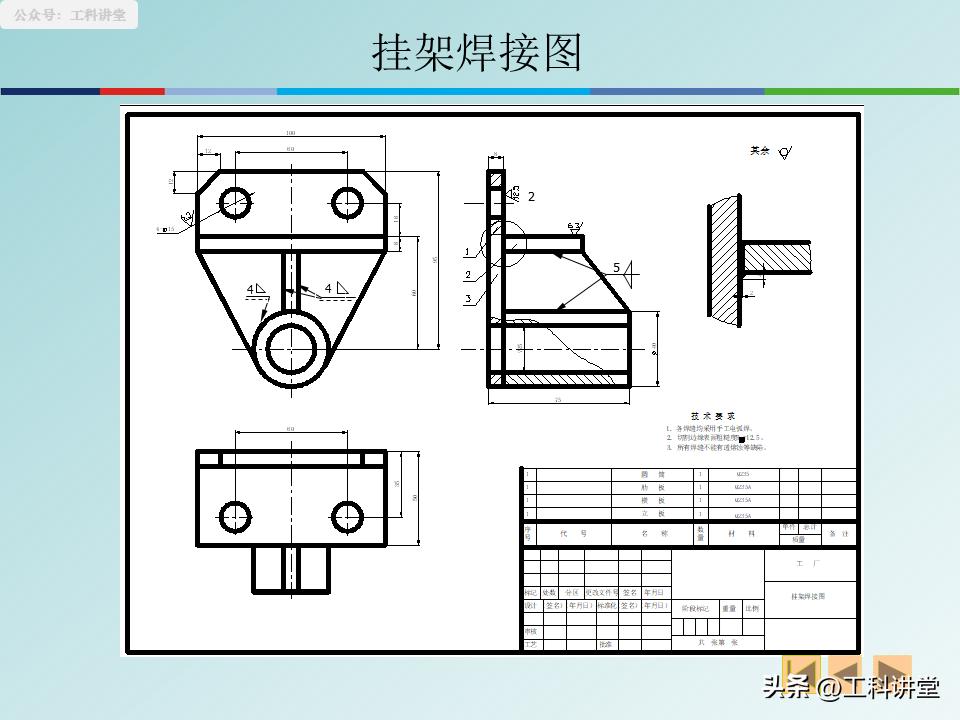

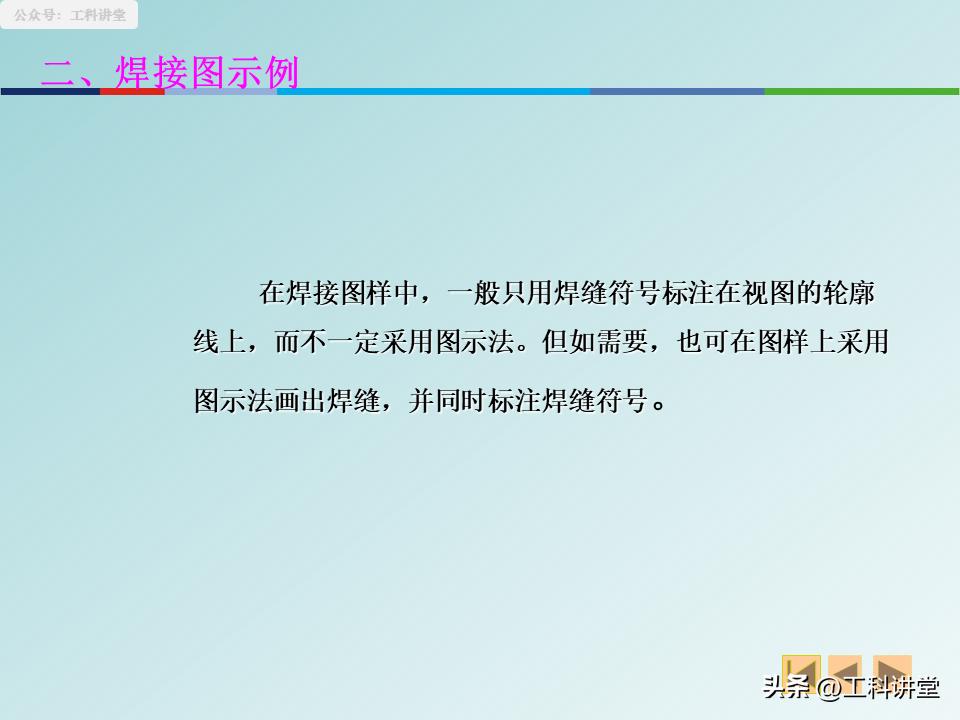

2.首先, 焊缝画法得遵守规范, 要把可见的和不可见的区分清楚。其次, 在视图里, 对于可见焊缝, 要用垂直轮廓线的细实线来表示, 当然也能够直接用加粗实线进行简化标注。然后, 不可见焊缝要用虚线体现。最后, 在垂直焊缝的剖视图当中, 焊缝剖面是必须得涂黑的, 这可是制图的最根本规矩。

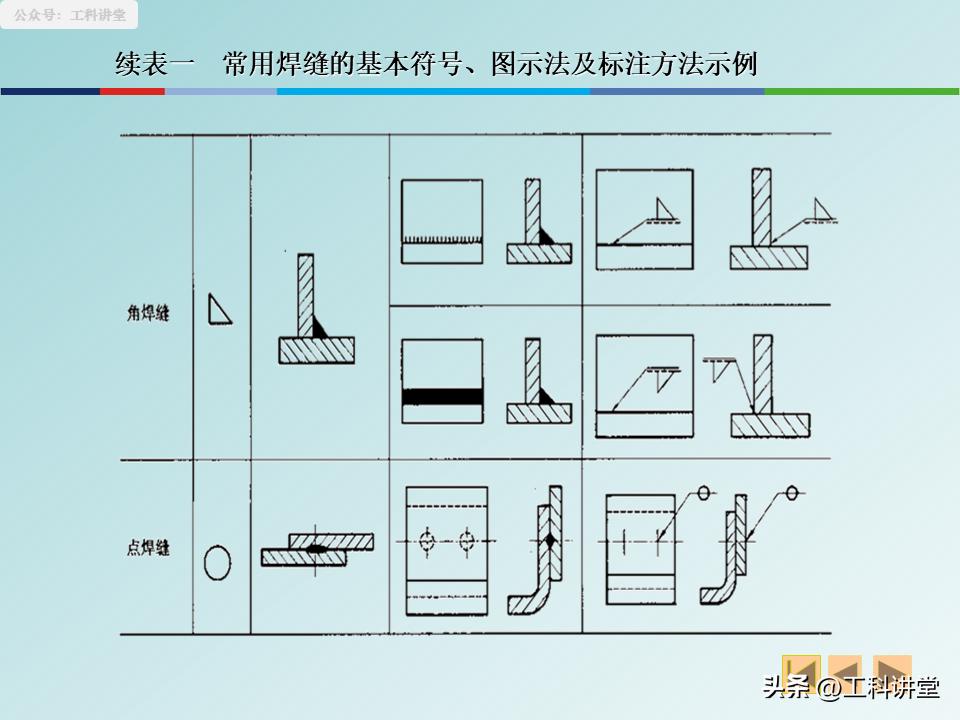

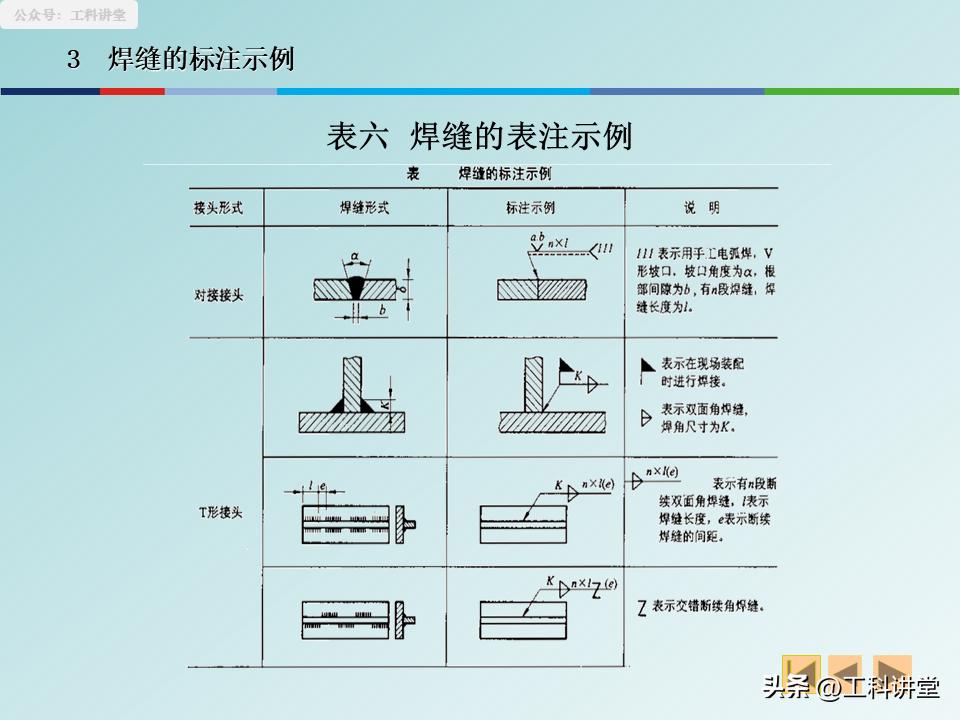

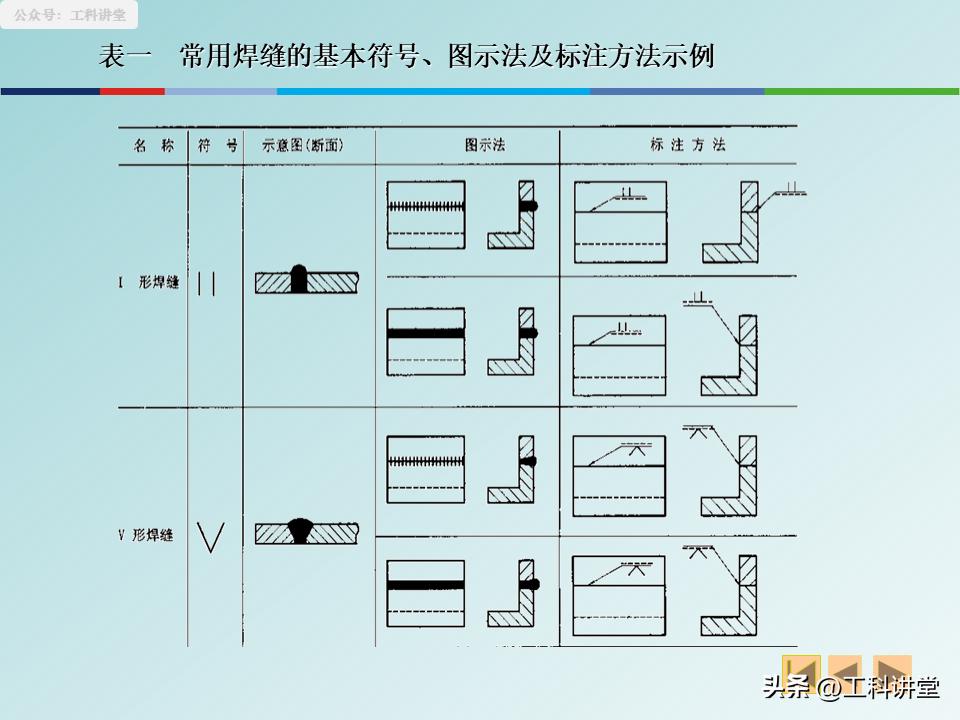

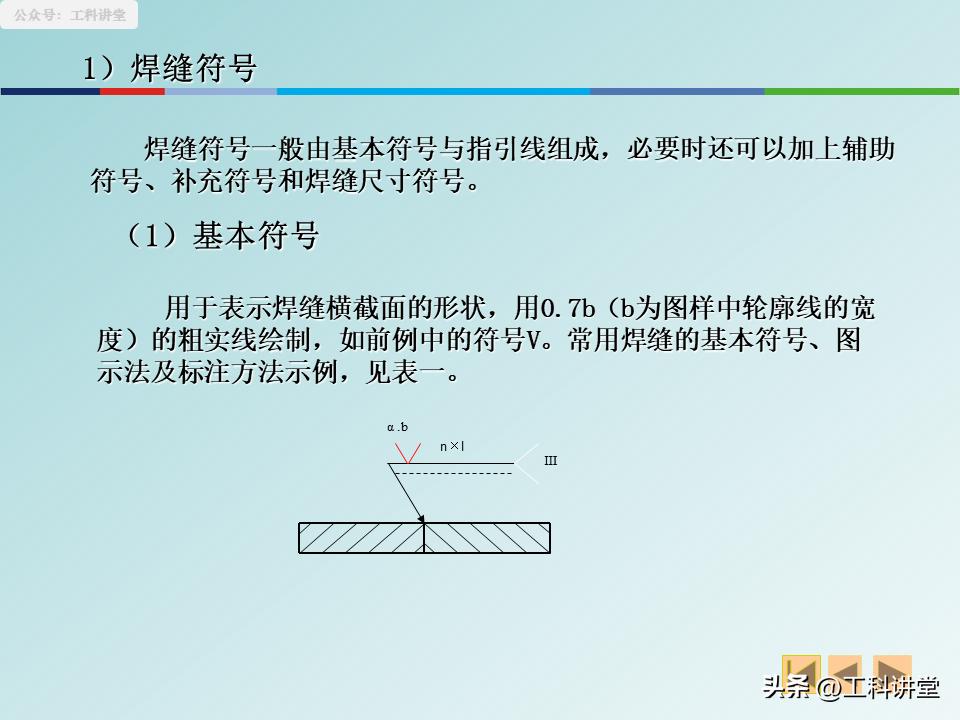

3.标注焊缝截面形状时, 使用的是基本符号。焊缝有着常用形式, 像是I形、V形、角焊缝。这些常用形式, 都存在对应的固定符号耶。通过符号进行标注, 相较于大段文字说明, 可谓清晰规范太过。

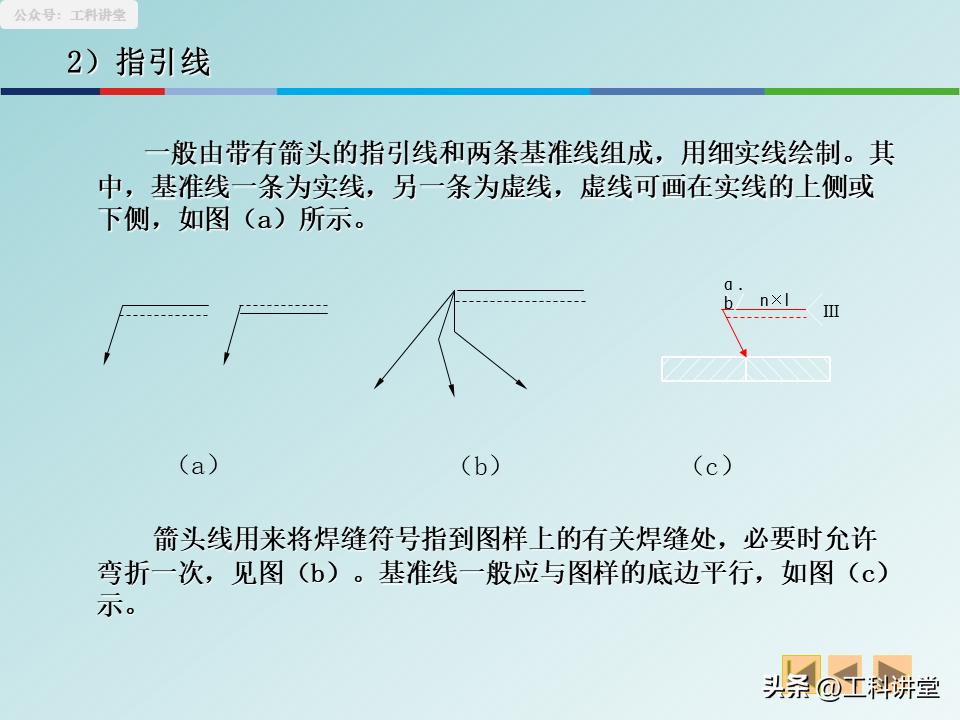

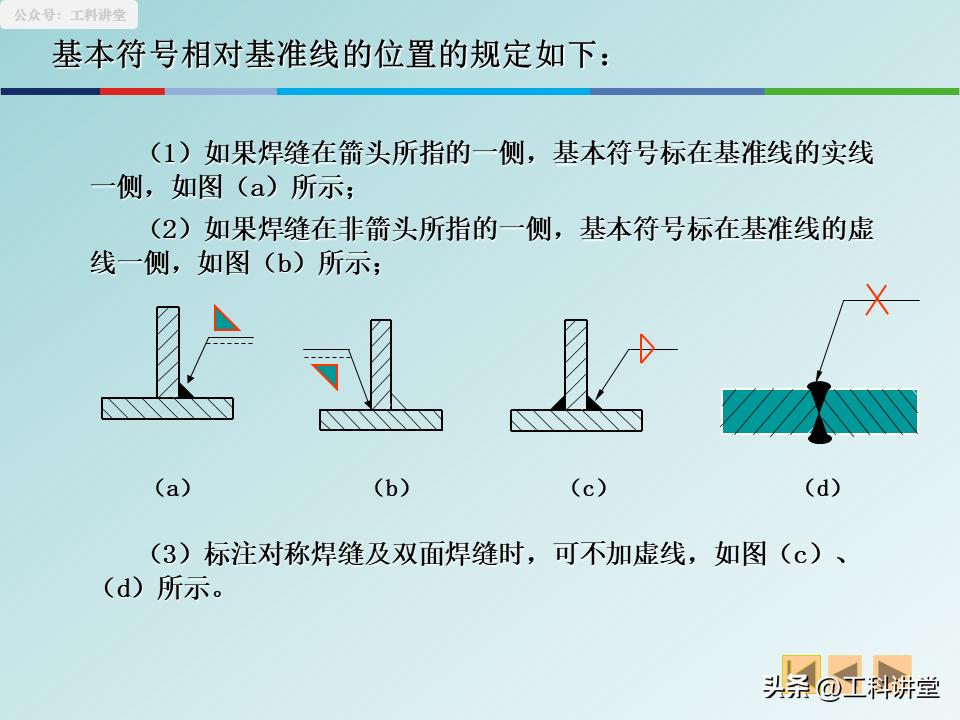

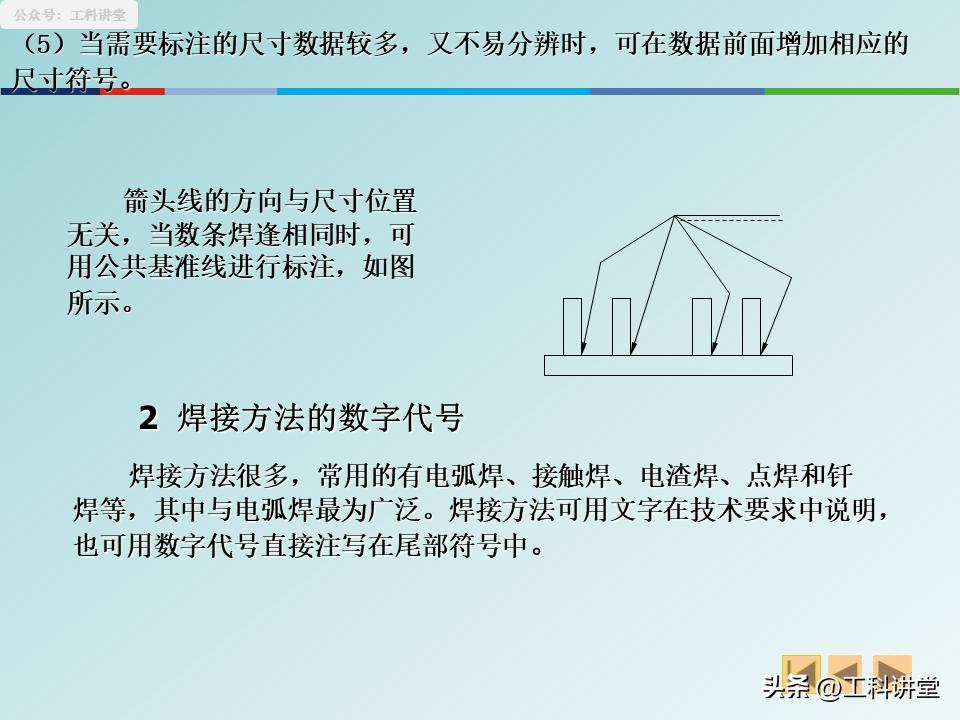

4.指引线的画法是存在相应规矩的, 不要随意胡乱标注箭头。指引线是分为箭头线以及基准线的, 这两者是一实一虚的情况。当焊缝处于箭头所指向的那一侧时, 基本符号要标注在实线那一侧；要是在非箭头的一侧时, 基本符号则标在处于虚线这一侧；而对于对称焊缝而言, 是能够直接将虚线省略掉的。

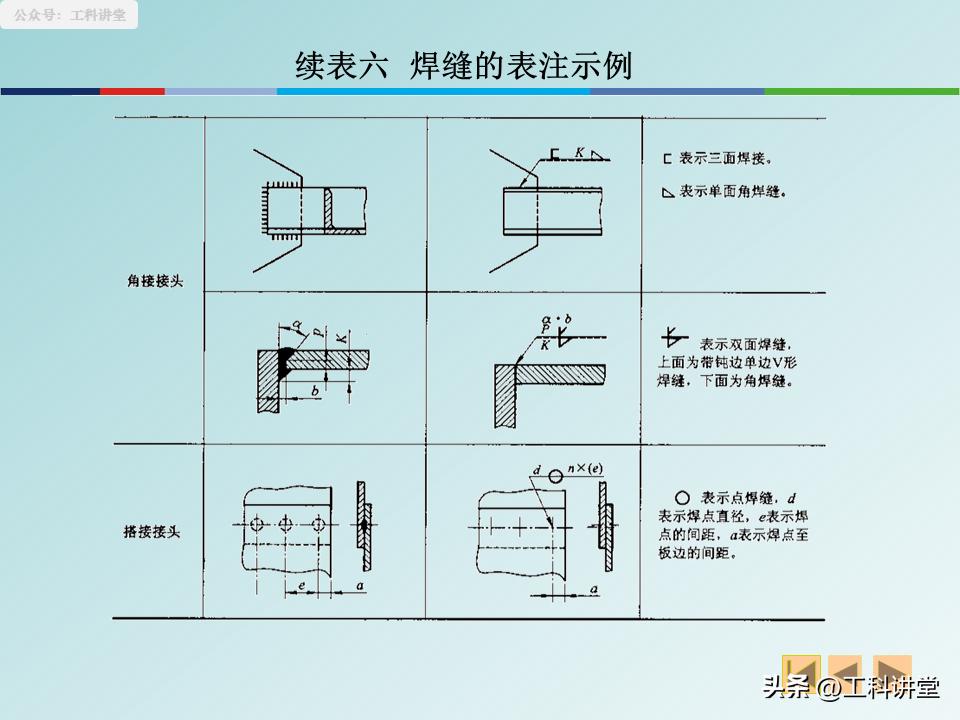

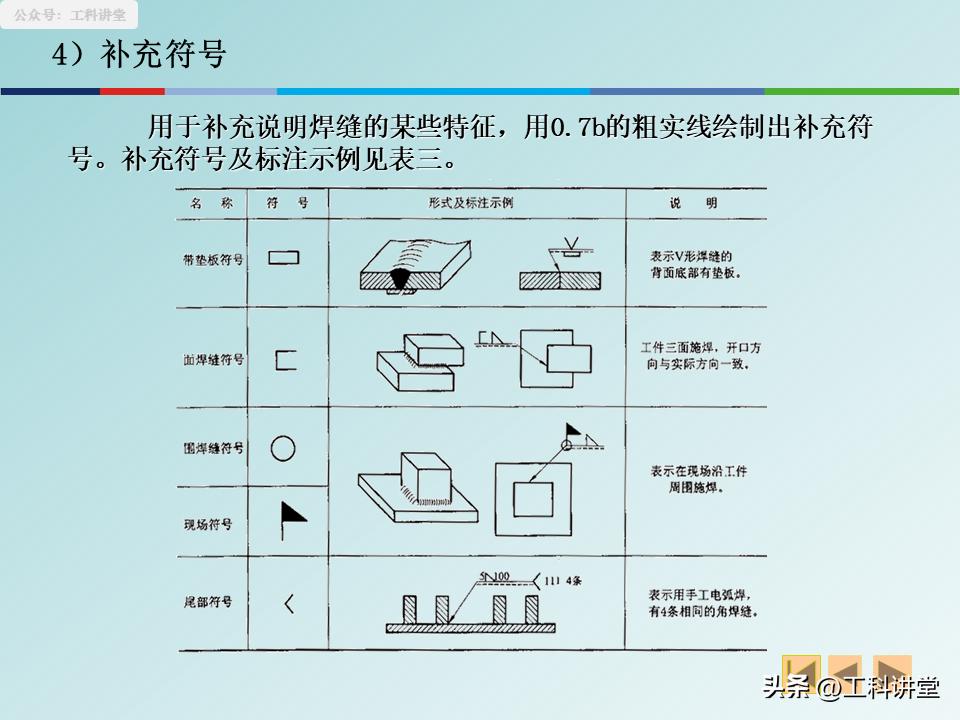

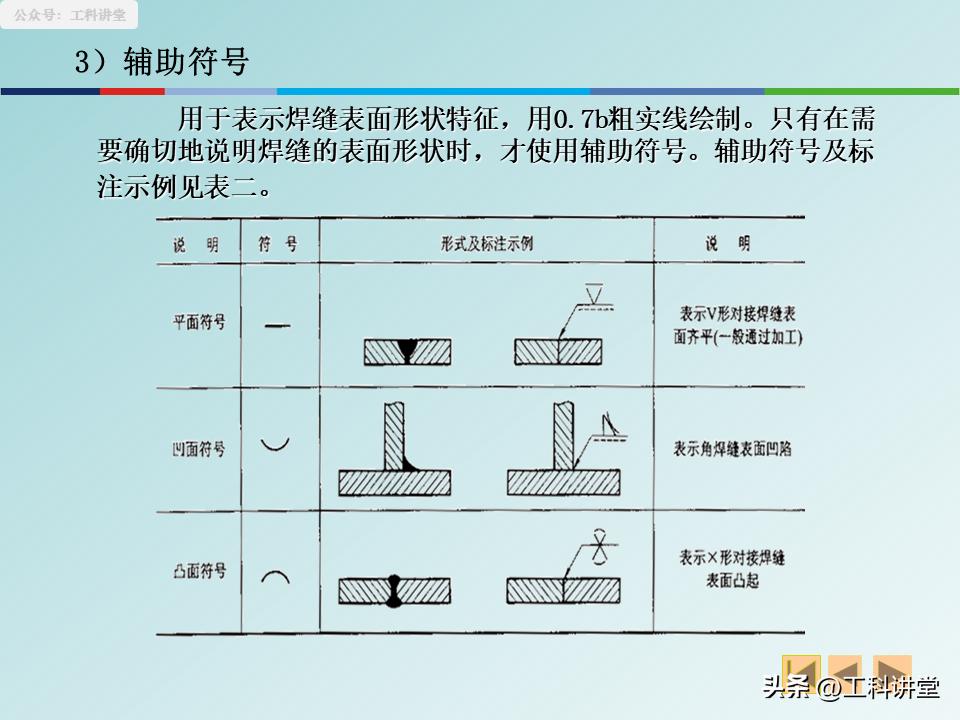

5.说全焊缝特征, 要用辅助, 还要补充符号。有表面为了加工达成齐平, 或发生凹陷, 亦或呈现凸起情况的, 得用对应的辅助符号；针对三面焊, 还有现场施焊, 以及围焊这类存在特殊要求的状况来说, 该用补充符号展开标注, 不要去额外书写冗余成分的技术要求。

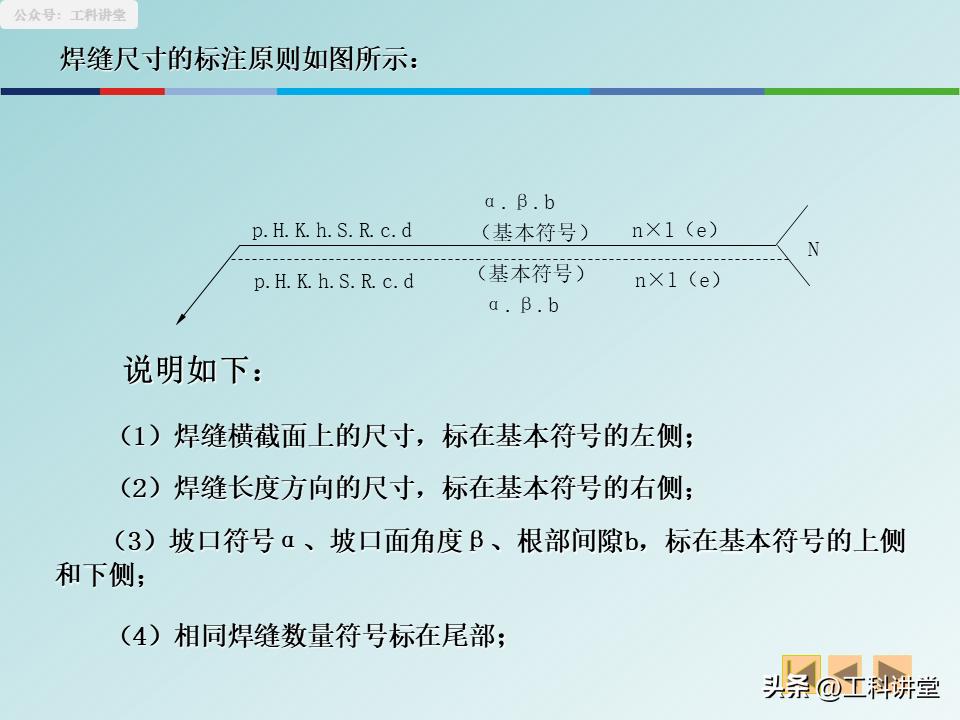

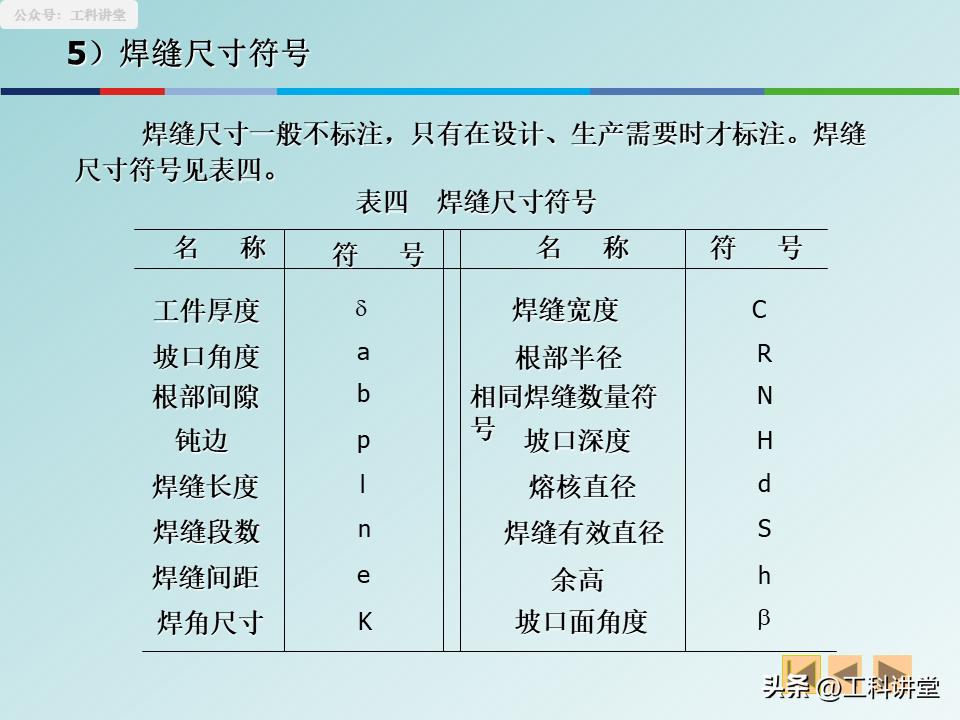

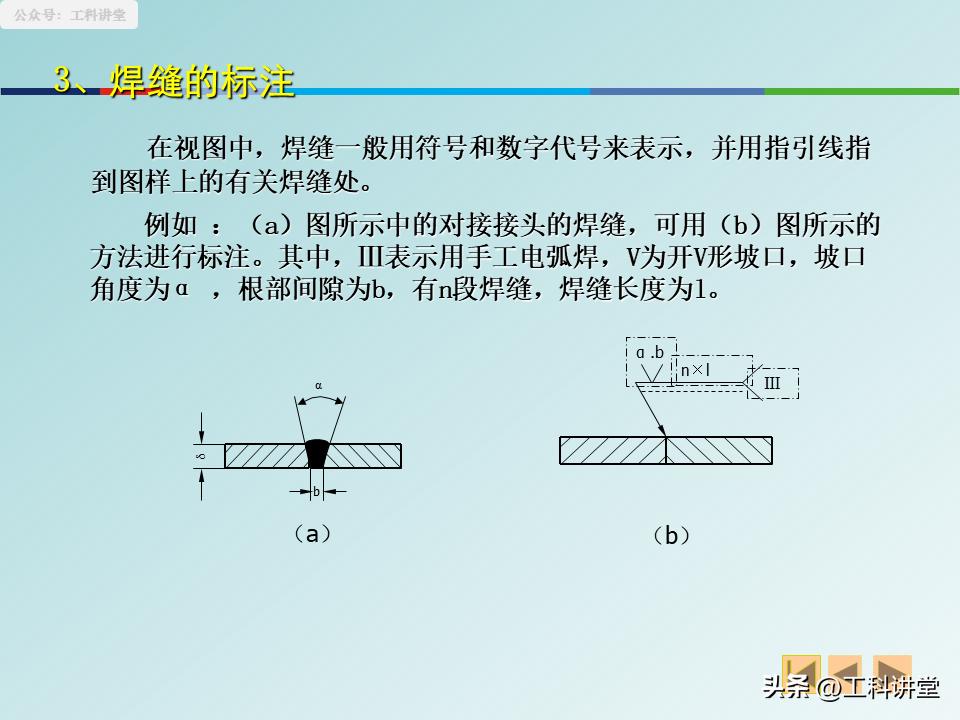

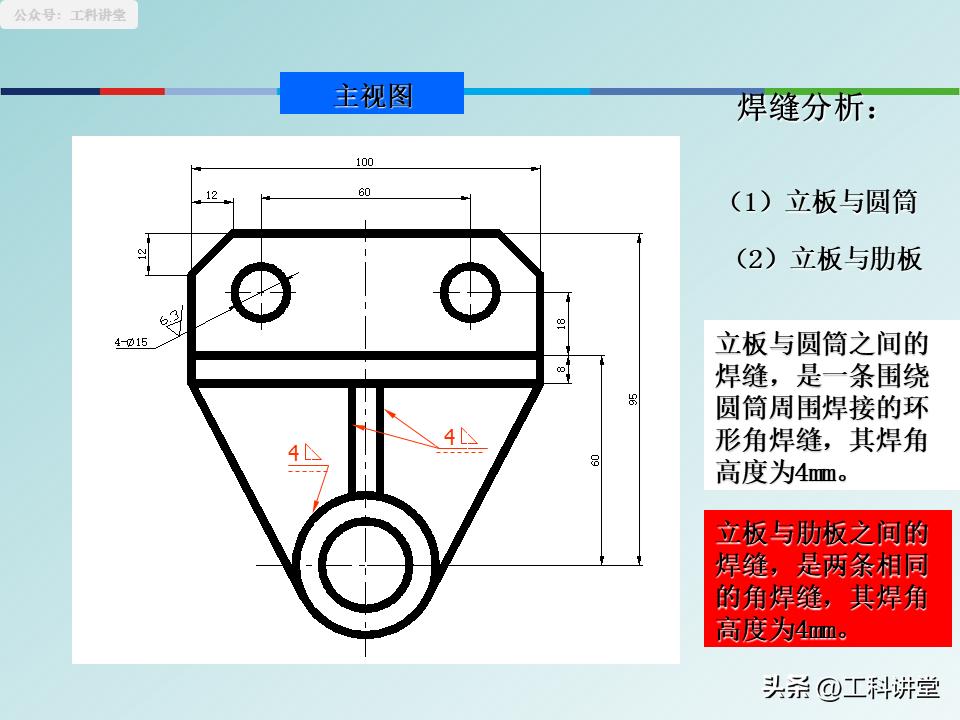

6.按固定顺序进行尺寸标注, 不会出现标混的情况, 在焊缝横截面上, 尺寸标于基本符号左侧, 长度方向尺寸标在右侧, 坡口角度、根部间隙标在此处的上下两侧, 对于相同焊缝数量, 直接标在尾部, 如此一来不容易乱。

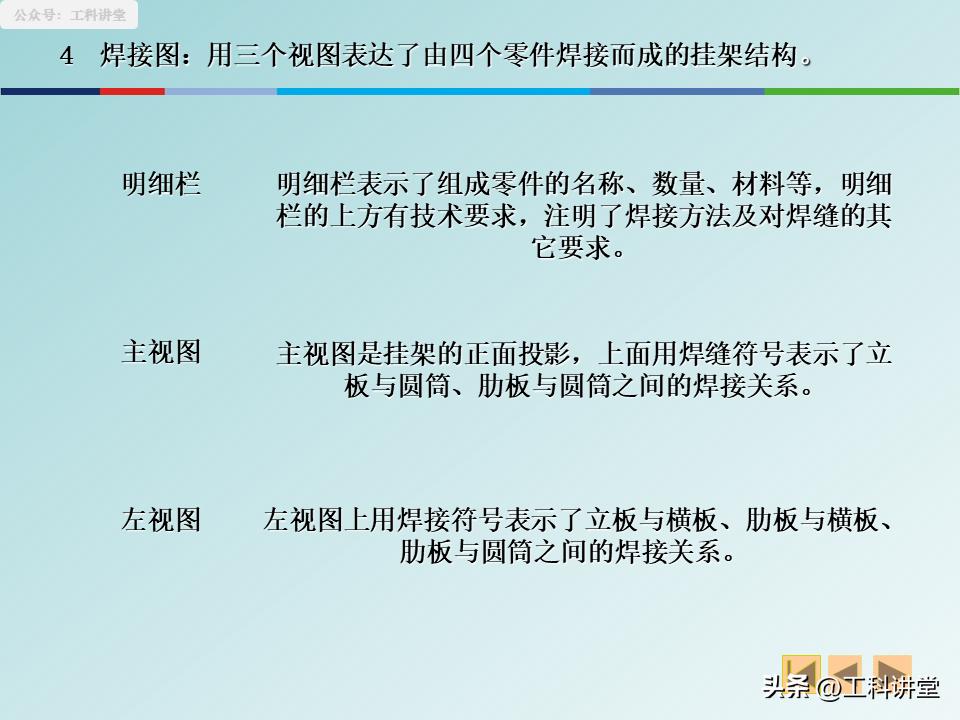

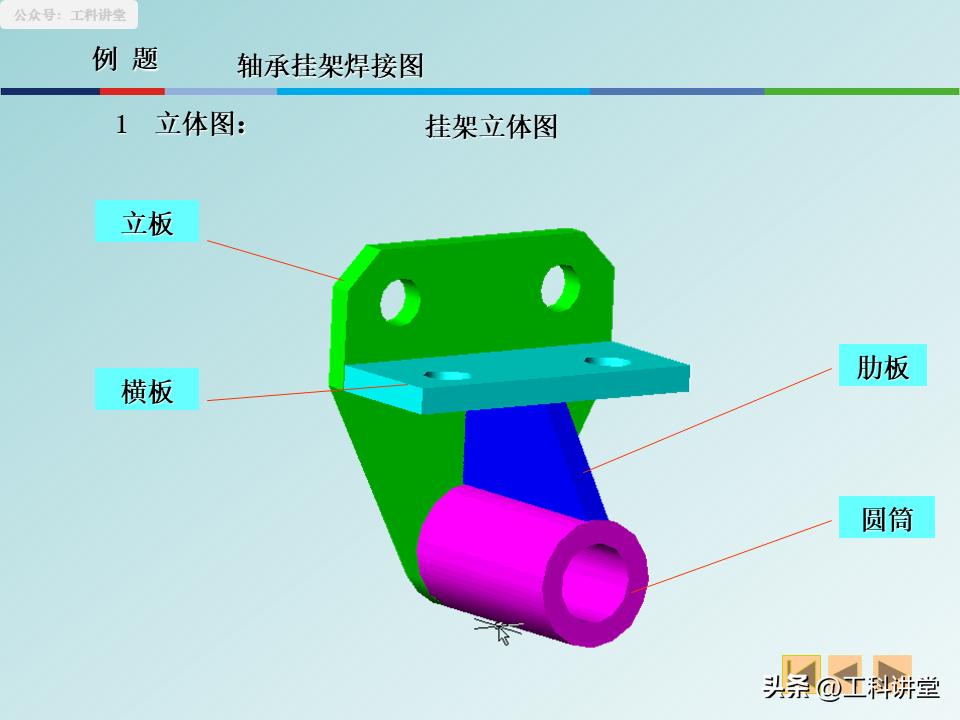

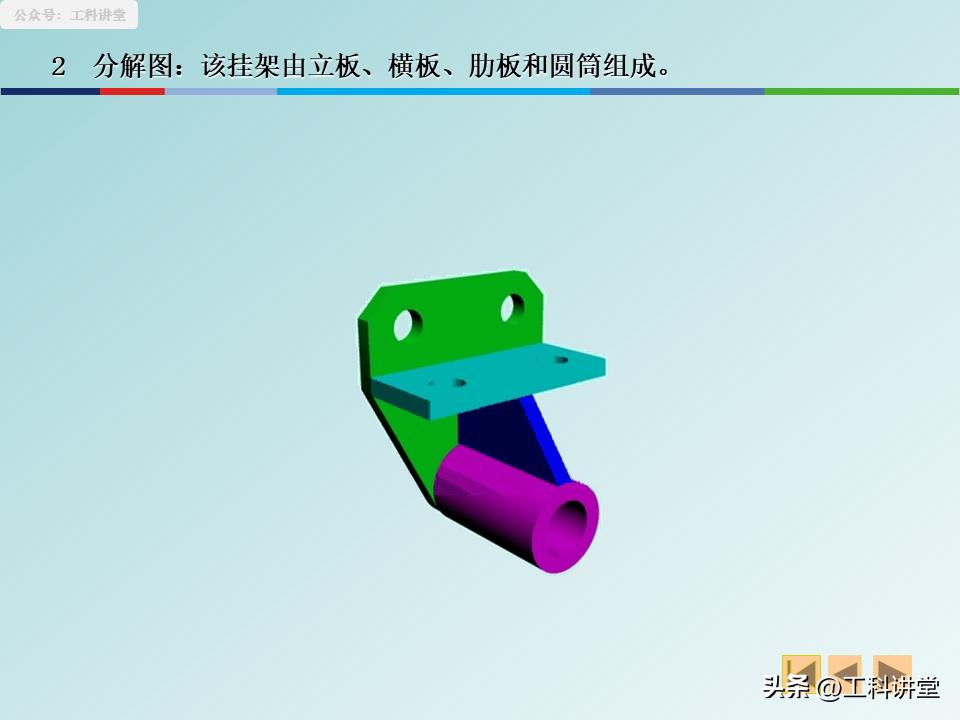

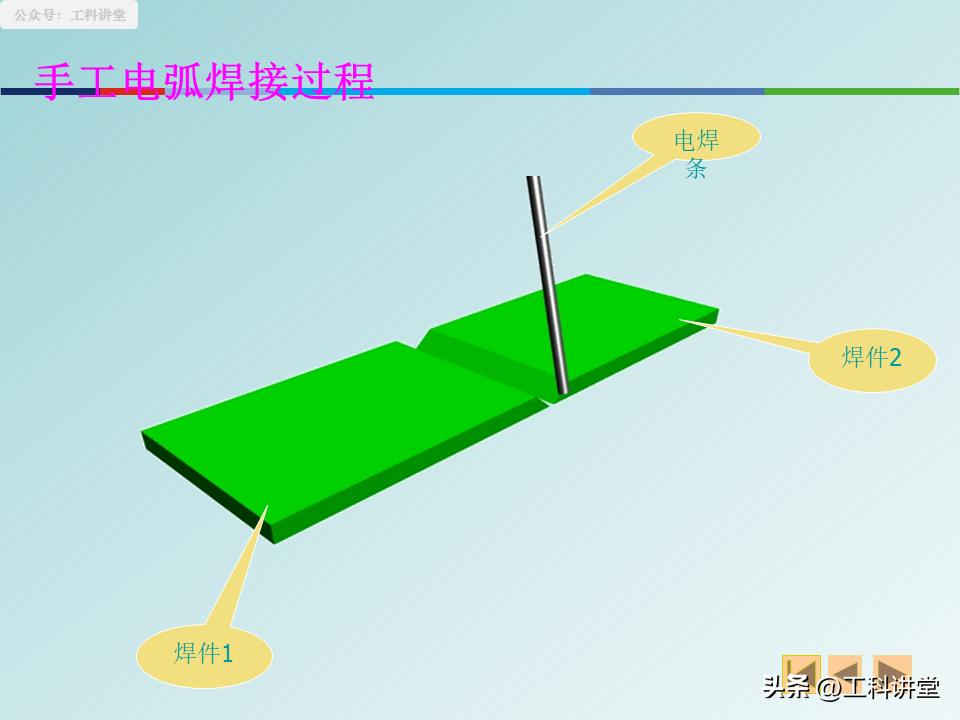

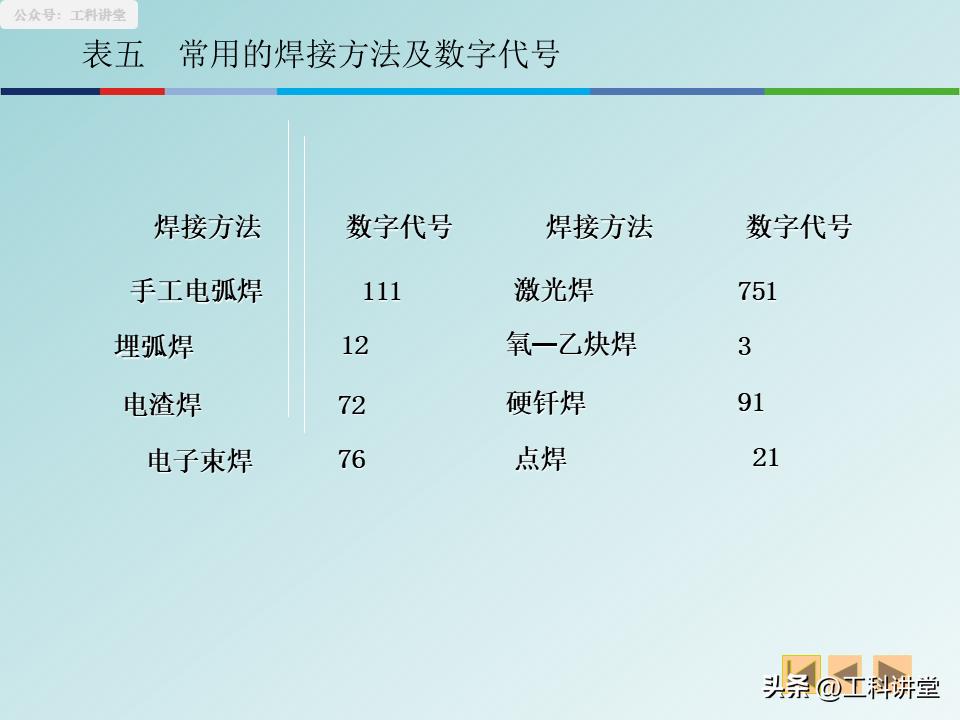

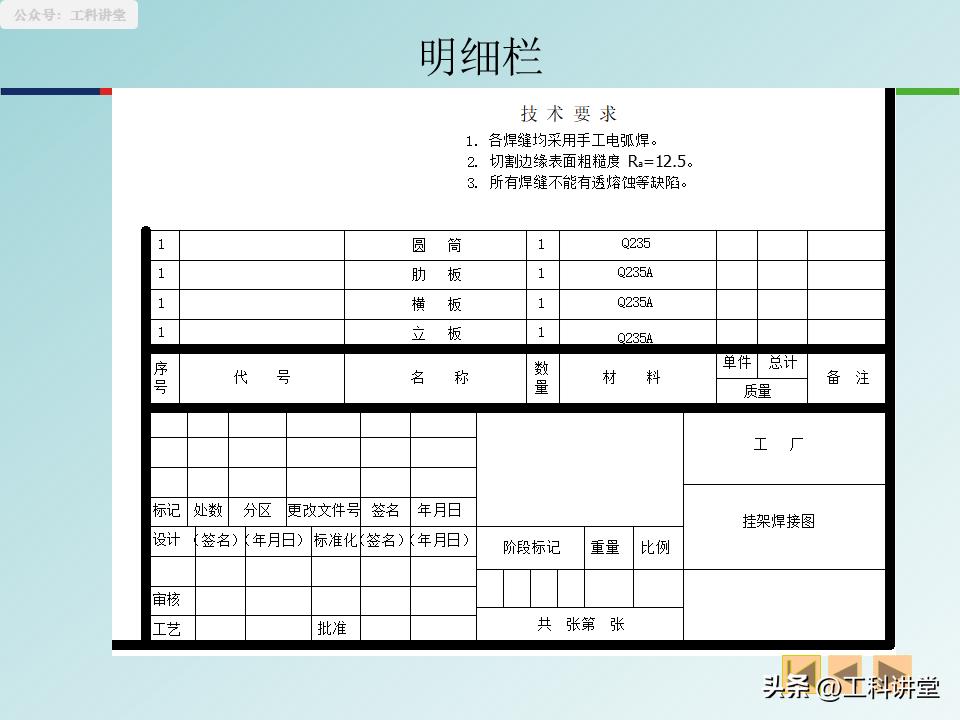

7.采用数字代号来表示焊接方法, 既省事又规范, 常用的手工电弧焊代号为111, 埋弧焊代号为12, 氧 – 乙炔焊代号为3, 直接将于尾部进行标注, 而非通篇在技术要求里重复阐释。
二、展开图计算与画法：5 个实操要点

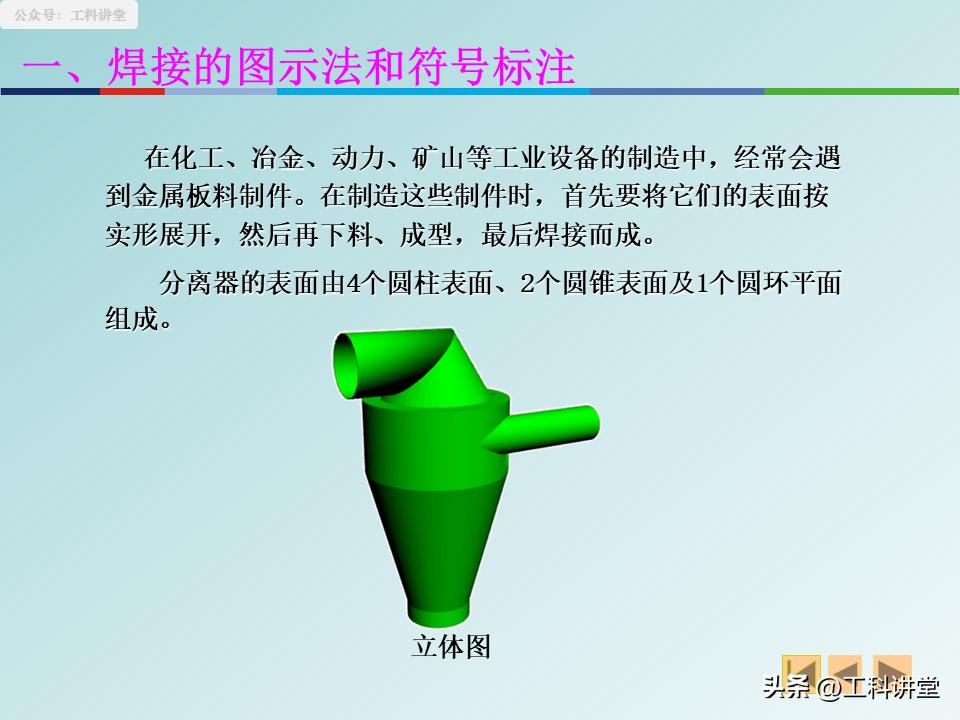

把立体表面的实形精准摊平在平面上, 这是展开图的核心, 算错一点, 下料也就全废了, 这5个要点覆盖了绝大多数常用场景。

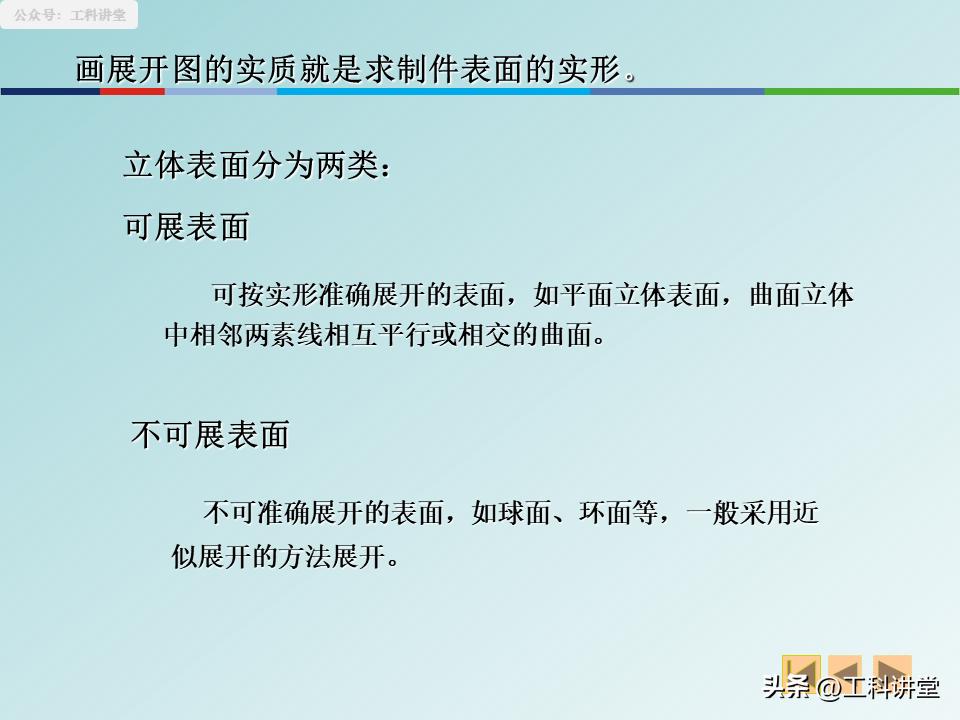

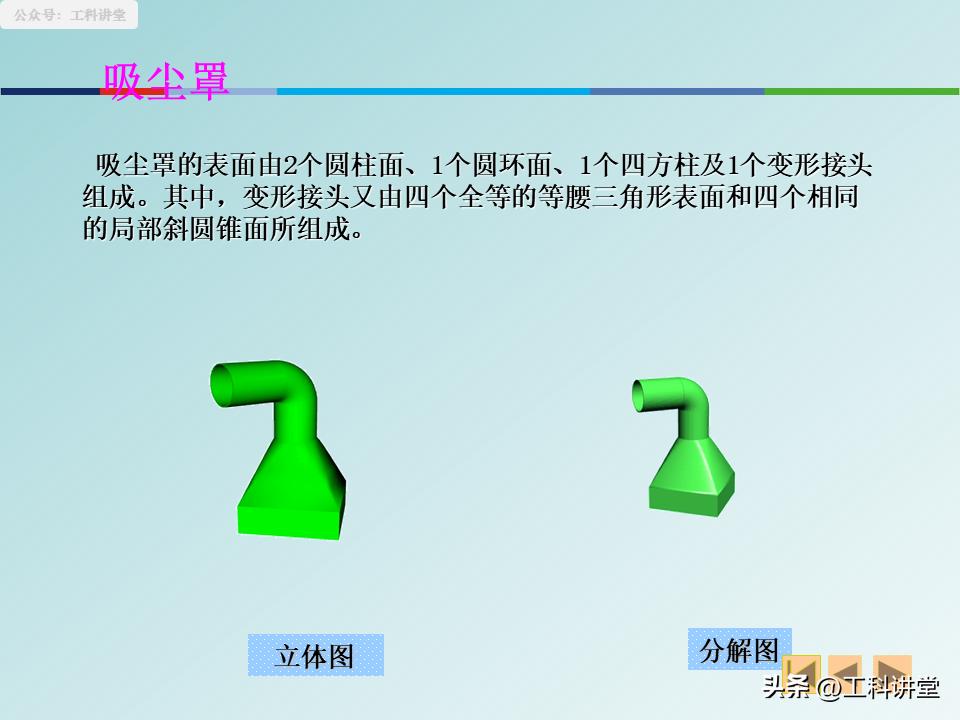

1.先要区分可展表面与不可展表面, 接着再抓住求实形的核心要点。平面立体、圆柱圆锥这类其相邻素线平行或者相交的属于可展表面, 能够精确画出实形的图形；球面、环面是不可被展成平面的表面形状只能采用近似法来展开。

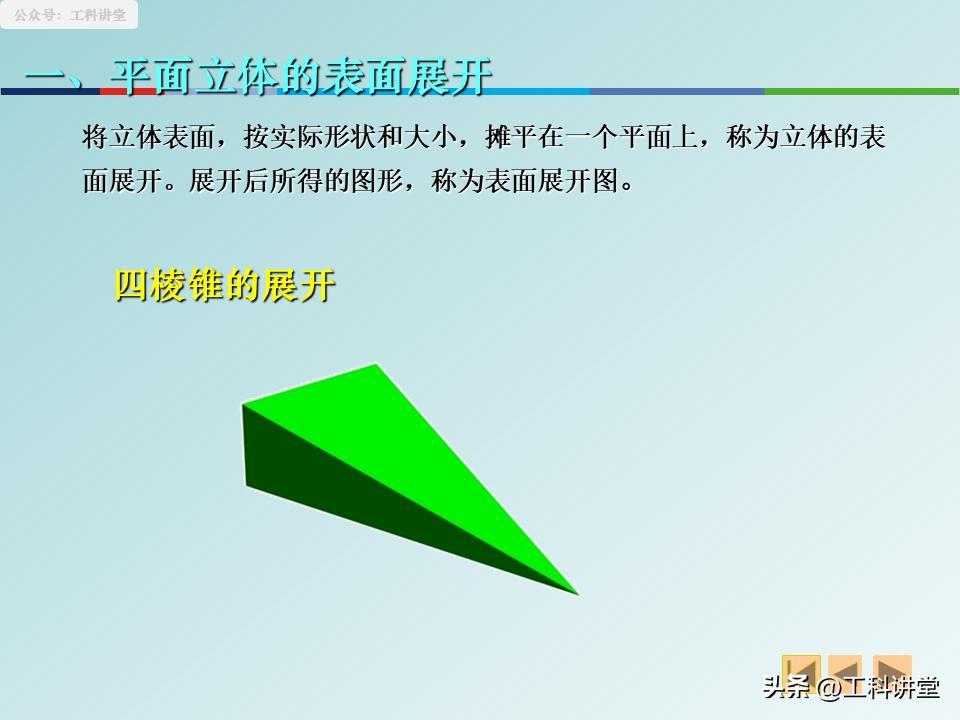

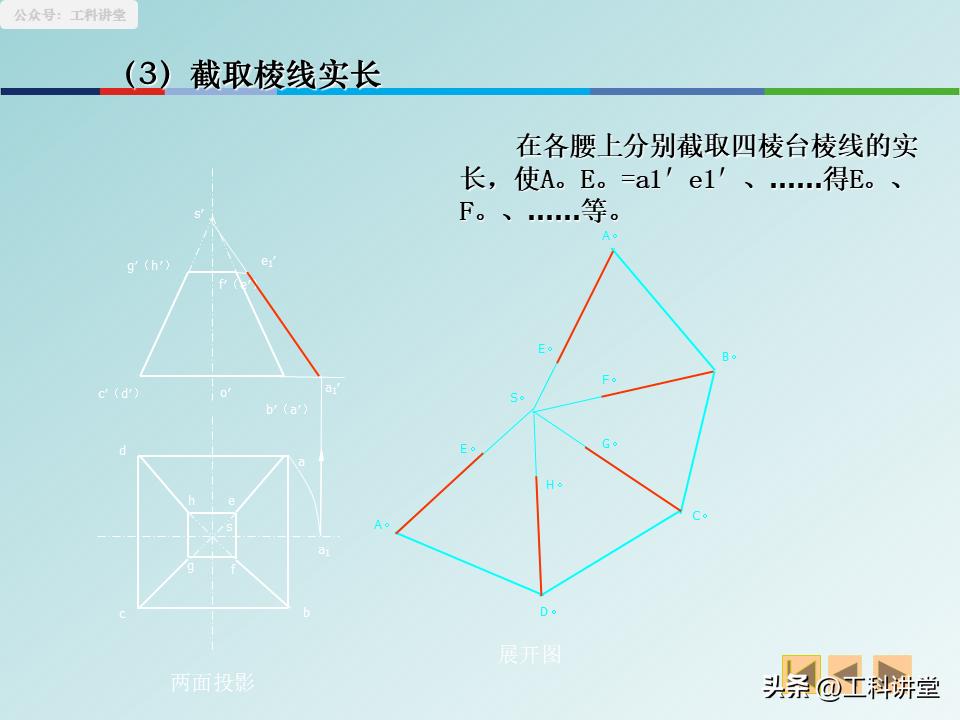

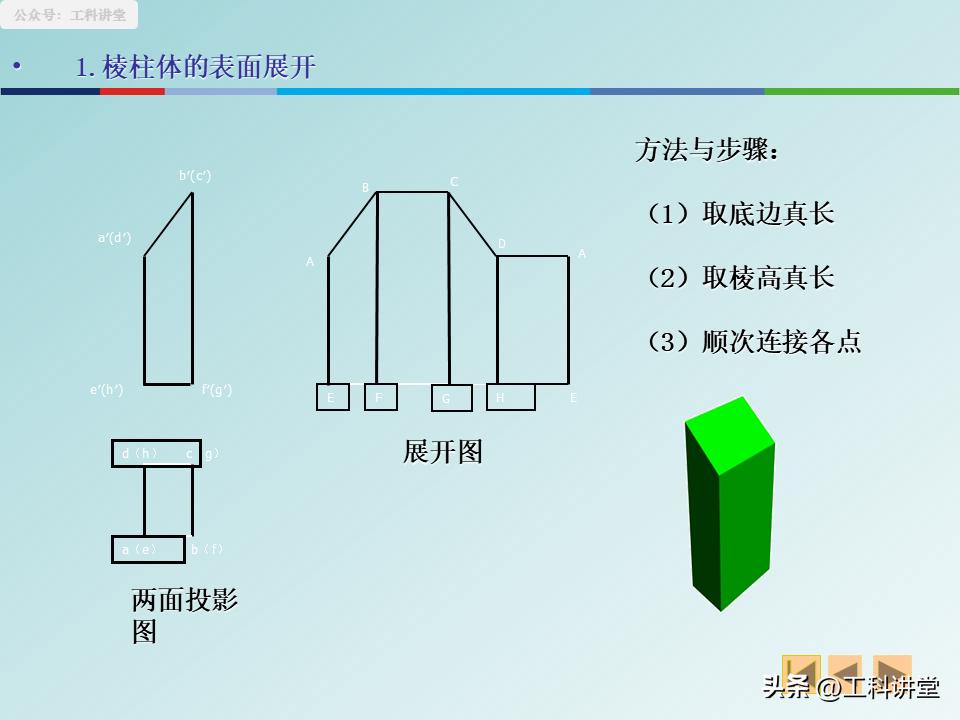

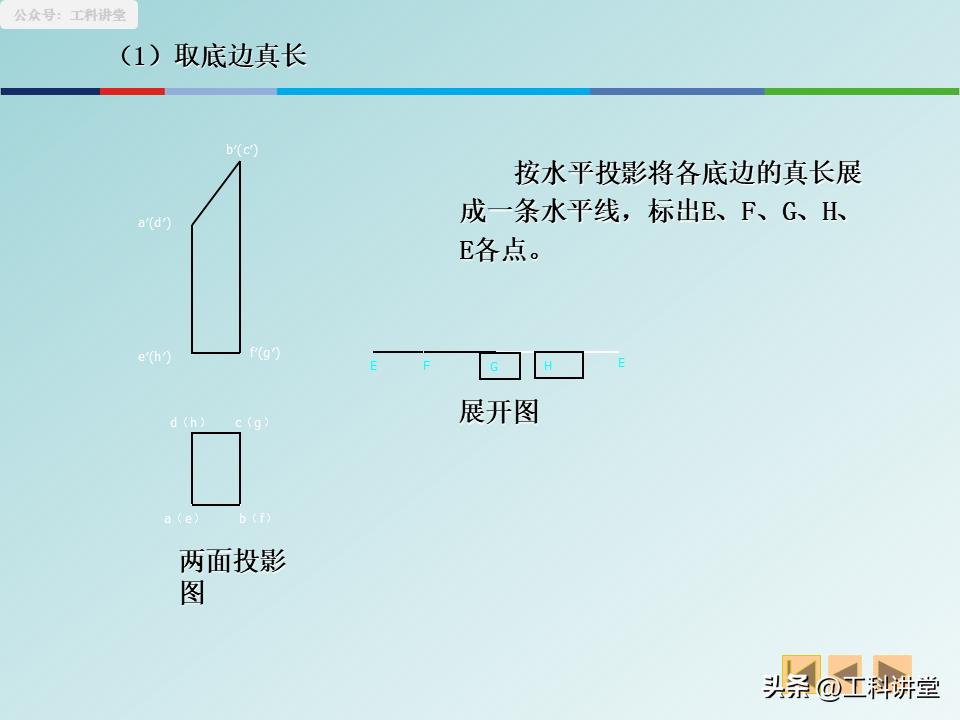

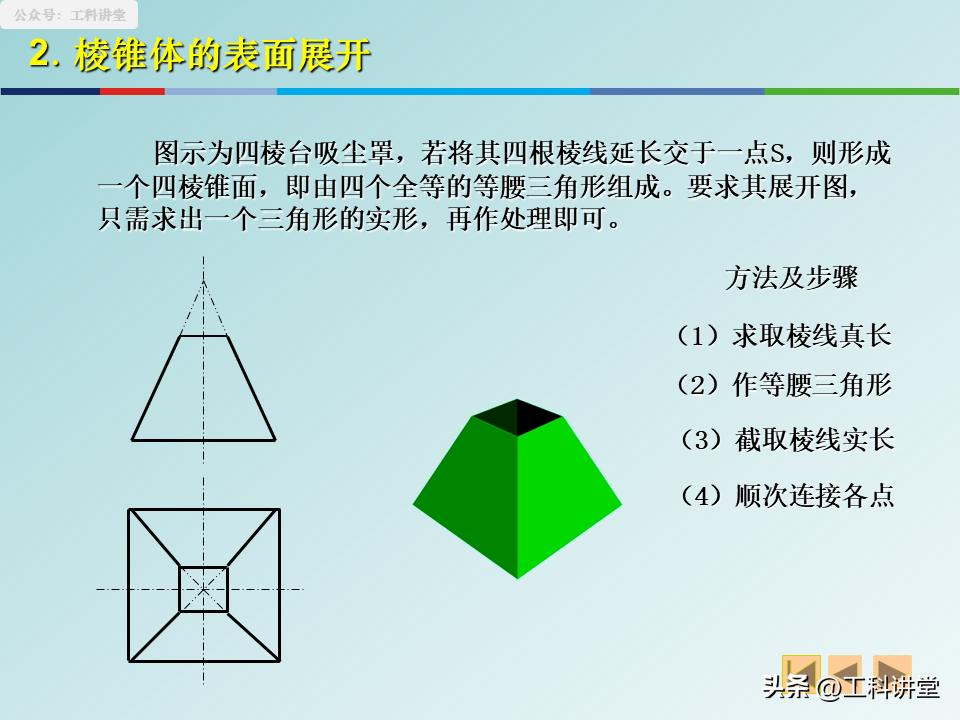

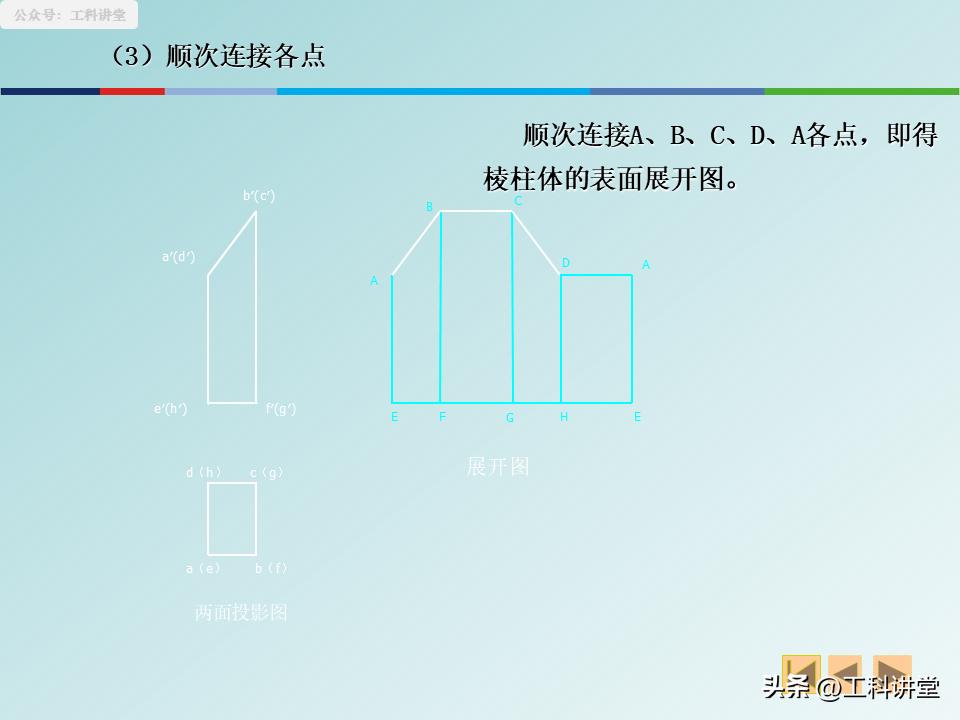

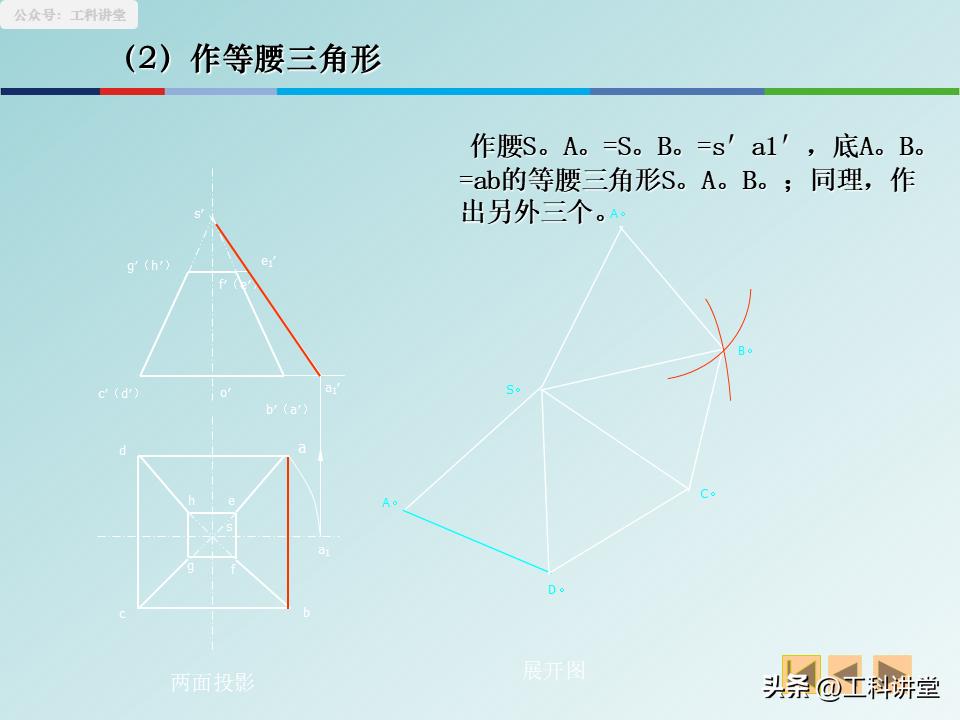

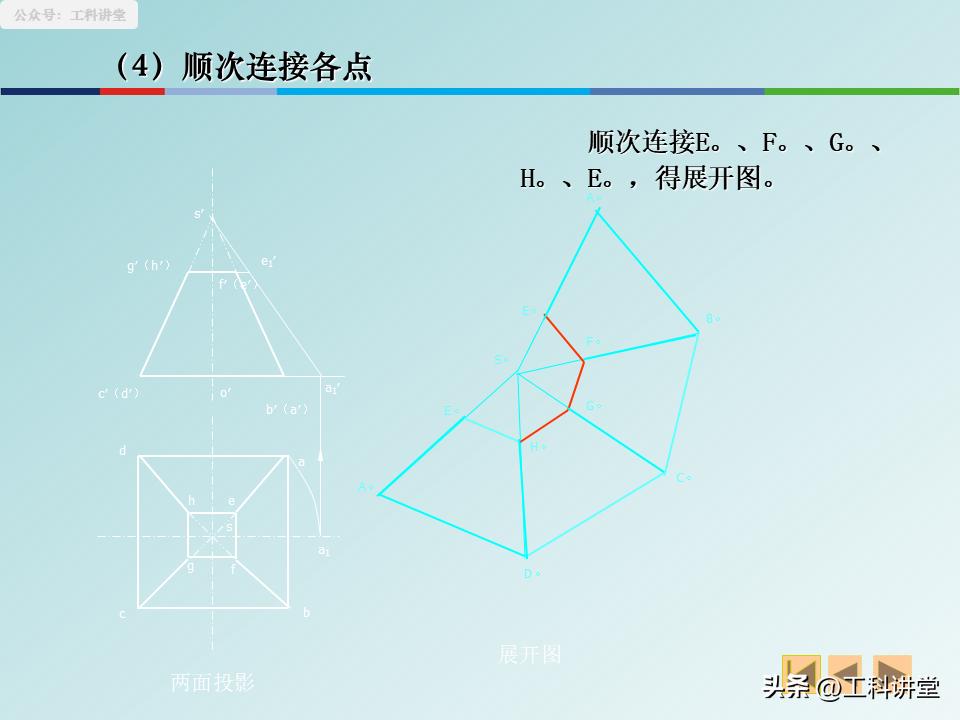

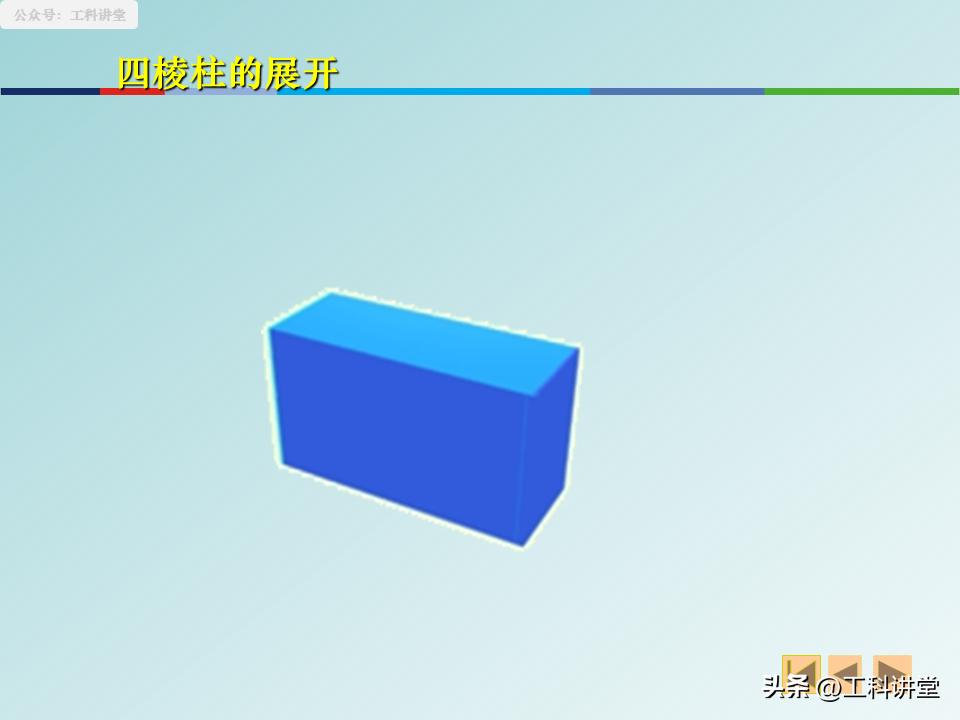

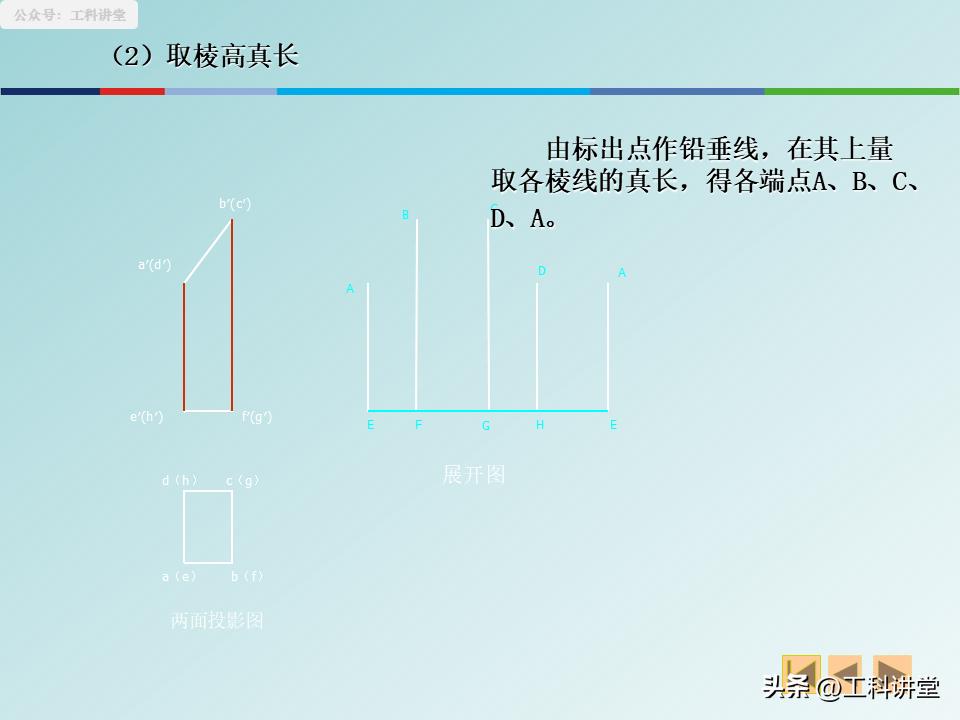

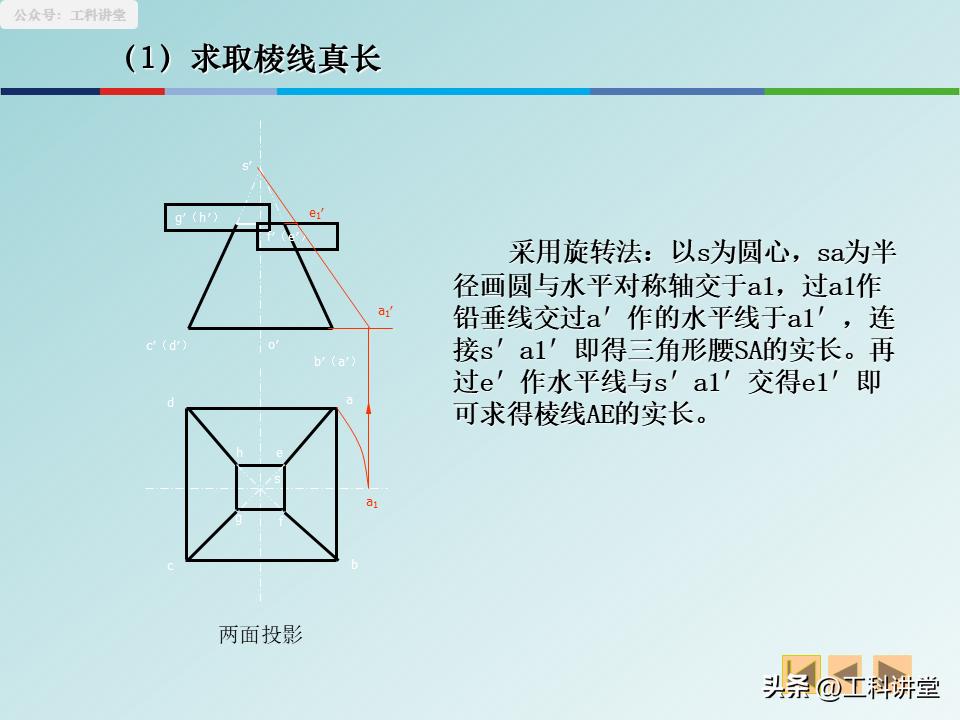

2.对于棱柱、棱锥这类平面立体展开, 首先要选取底边的实际长度并且将其展成一条直线状, 接着去量取棱线的真实高度数值, 最后依照顺序连接各个点, 如此便能够得到完整的展开图形状况, 可以不用进行复杂的计算操作。

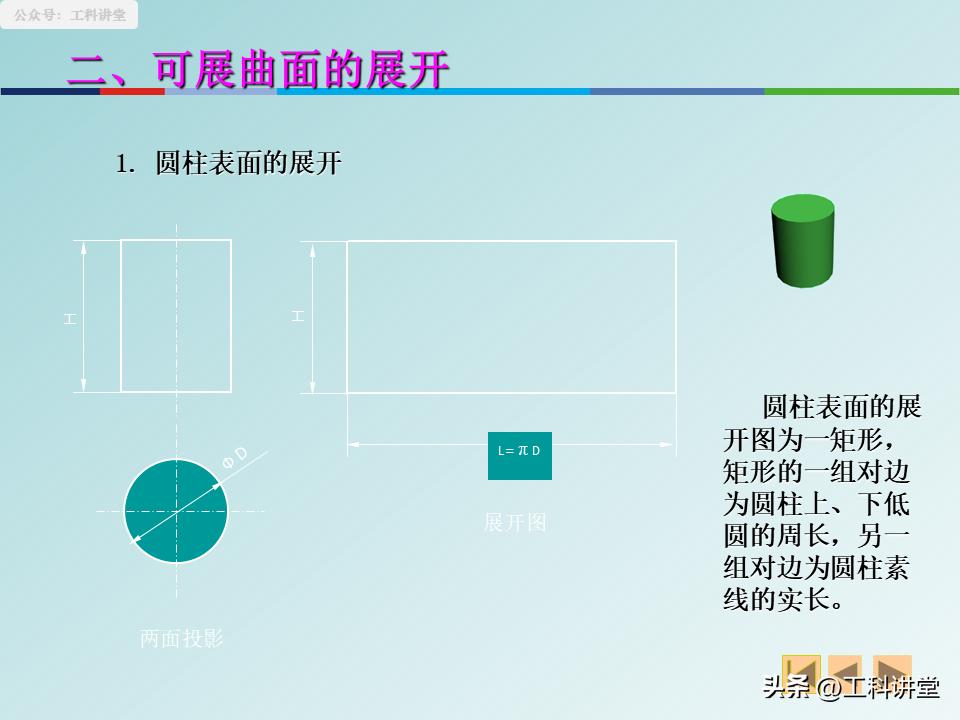

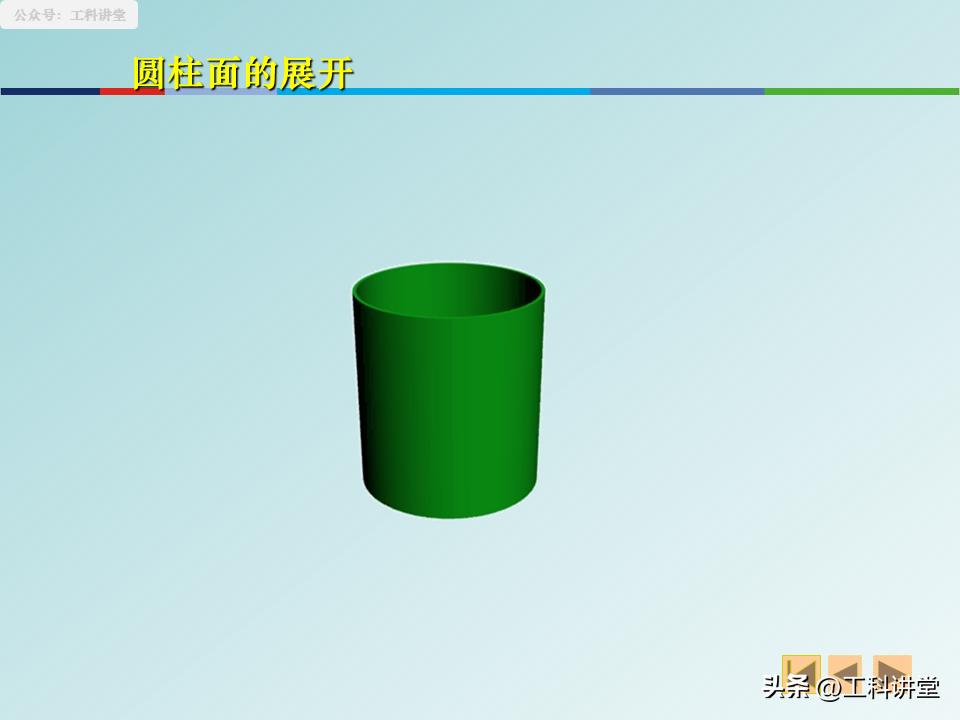

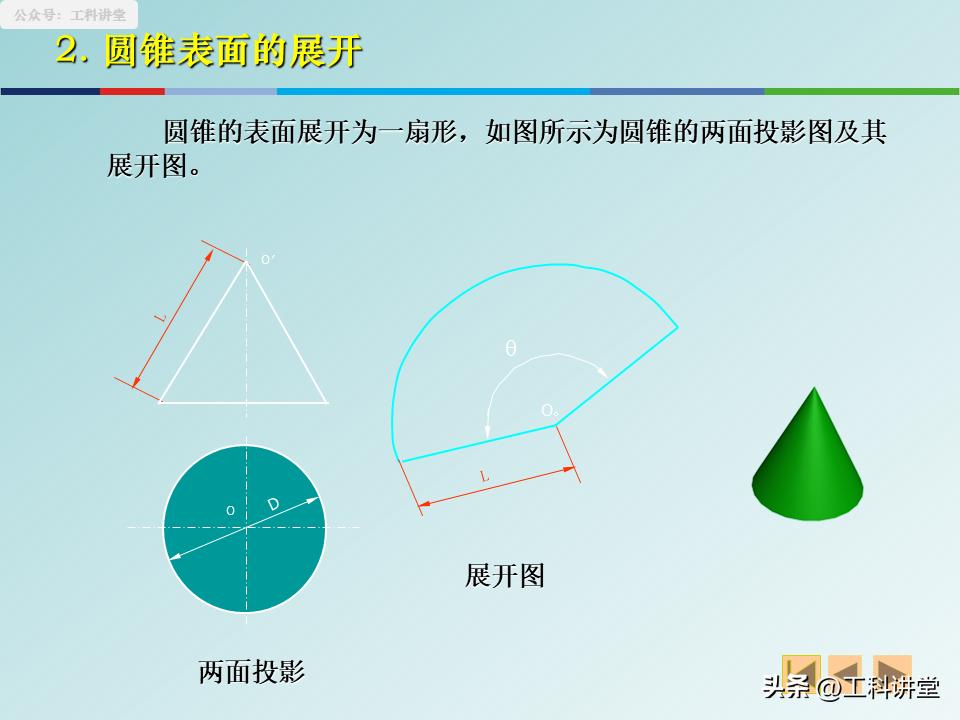

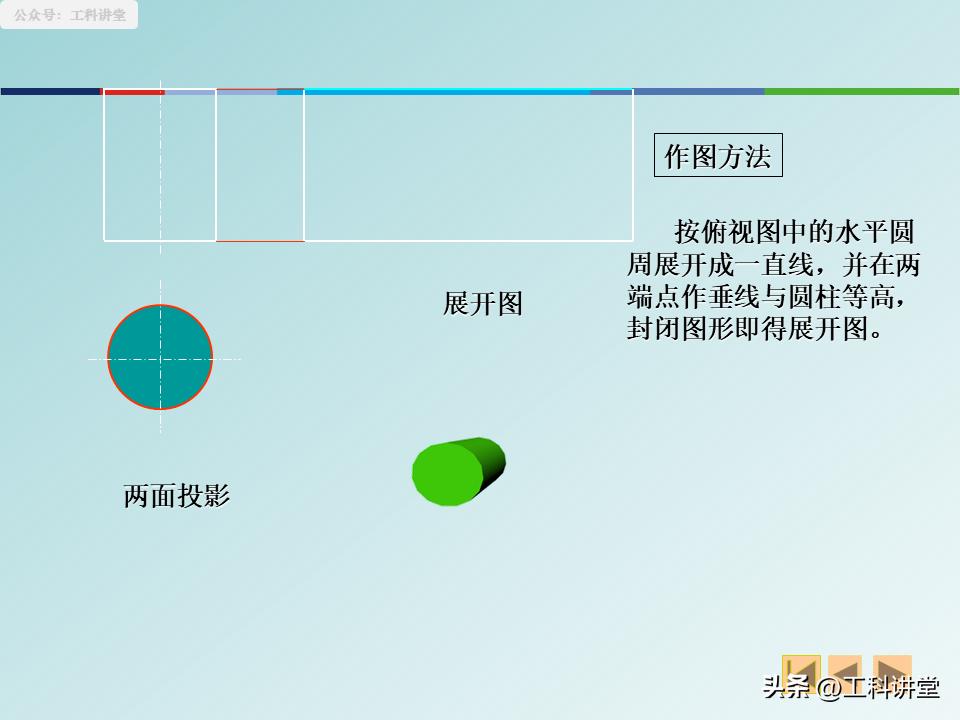

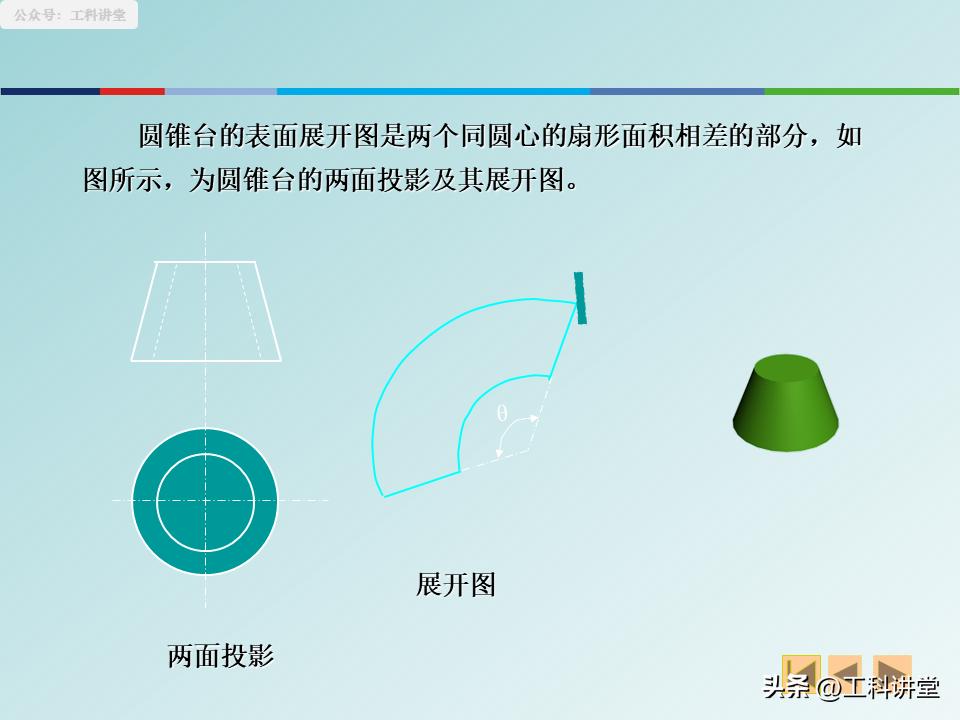

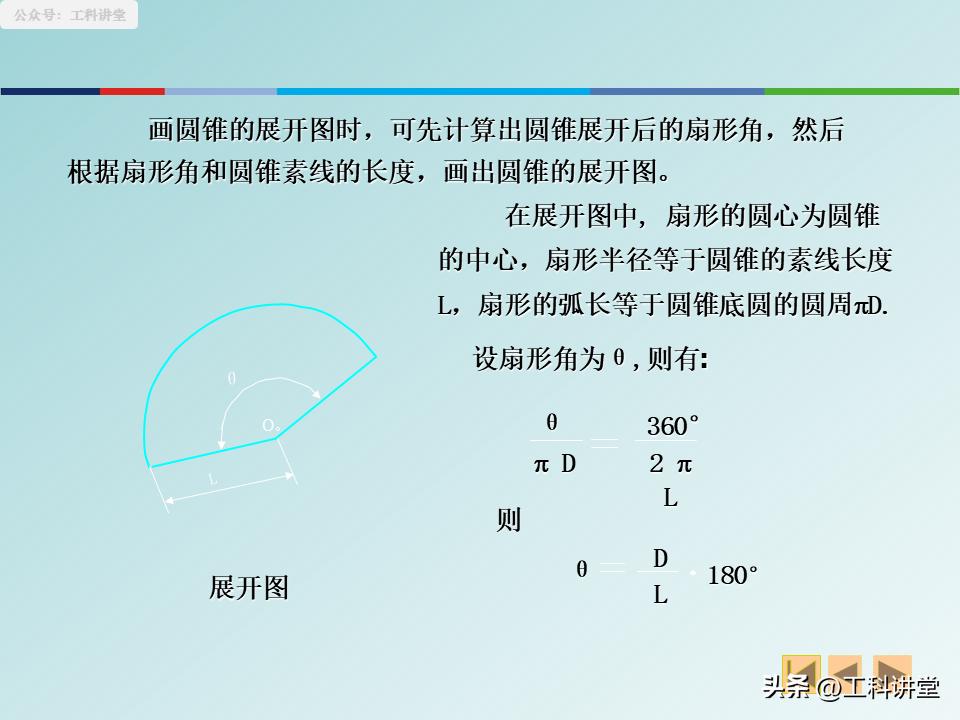

3.对于圆柱、圆锥这类可展曲面, 记住相应公式后可直接运用。其中圆柱展开后得到的呈现为矩形的图形, 其长为底面圆的周长也就是圆周率乘以直径πD, 宽则是圆柱自身的高度；而圆锥展开后呈现为扇形, 该扇形的半径等同于圆锥素线的长度L, 圆心角θ等于直径D除以L再乘以180°, 通过直接计算便能进行绘制。

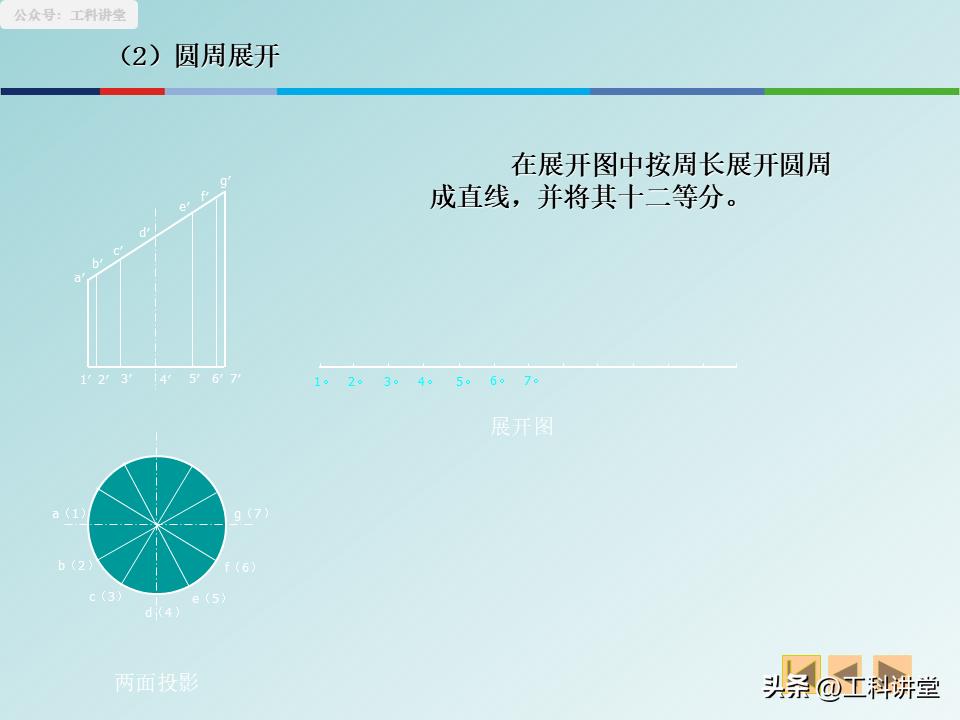

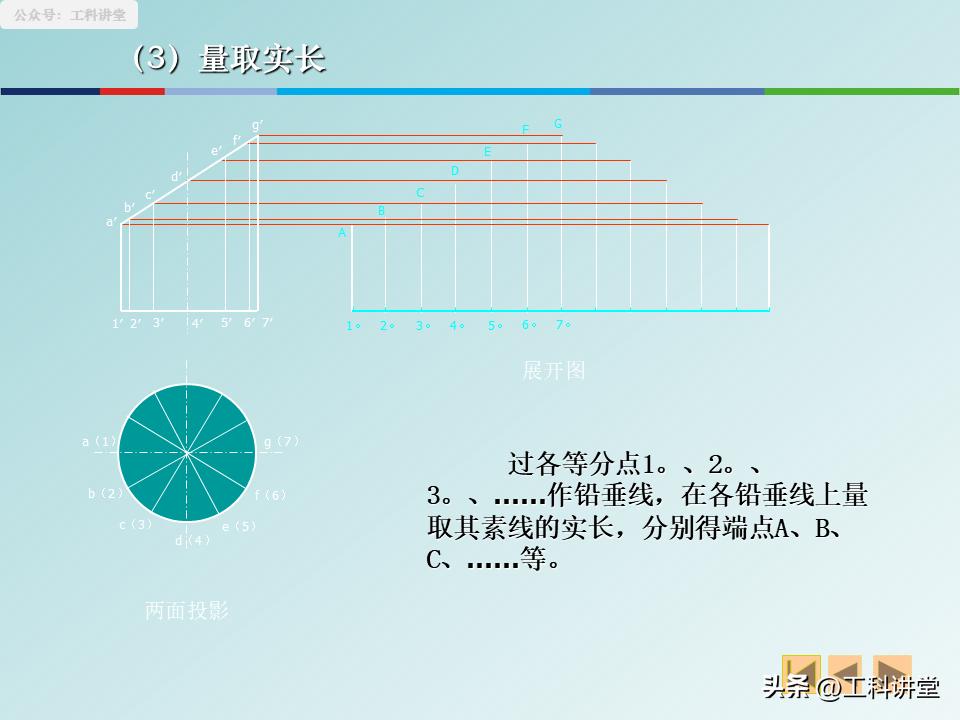

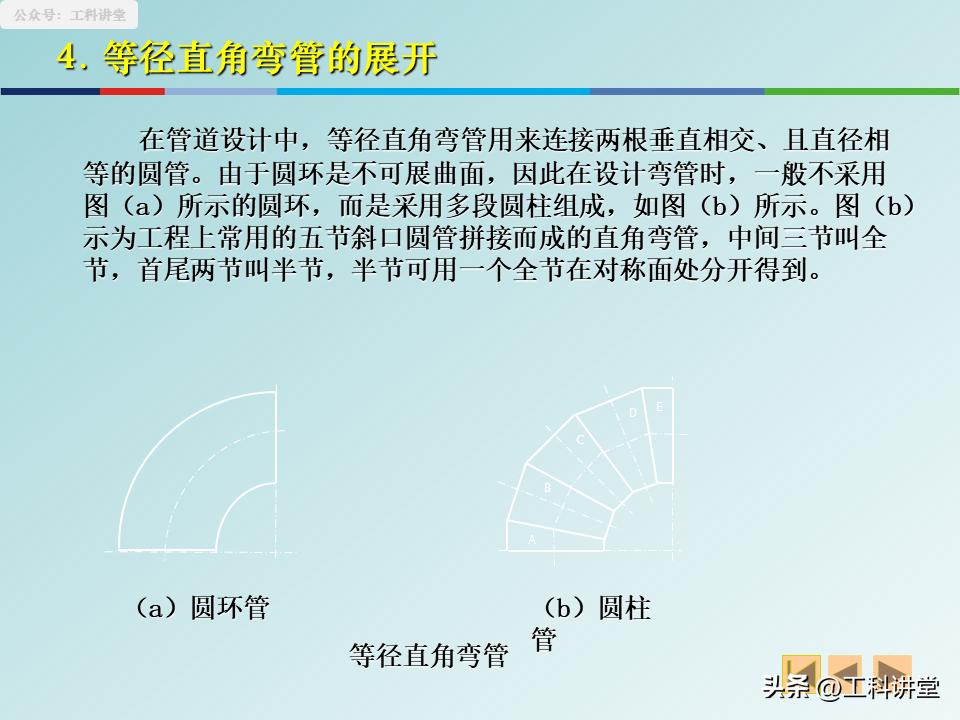

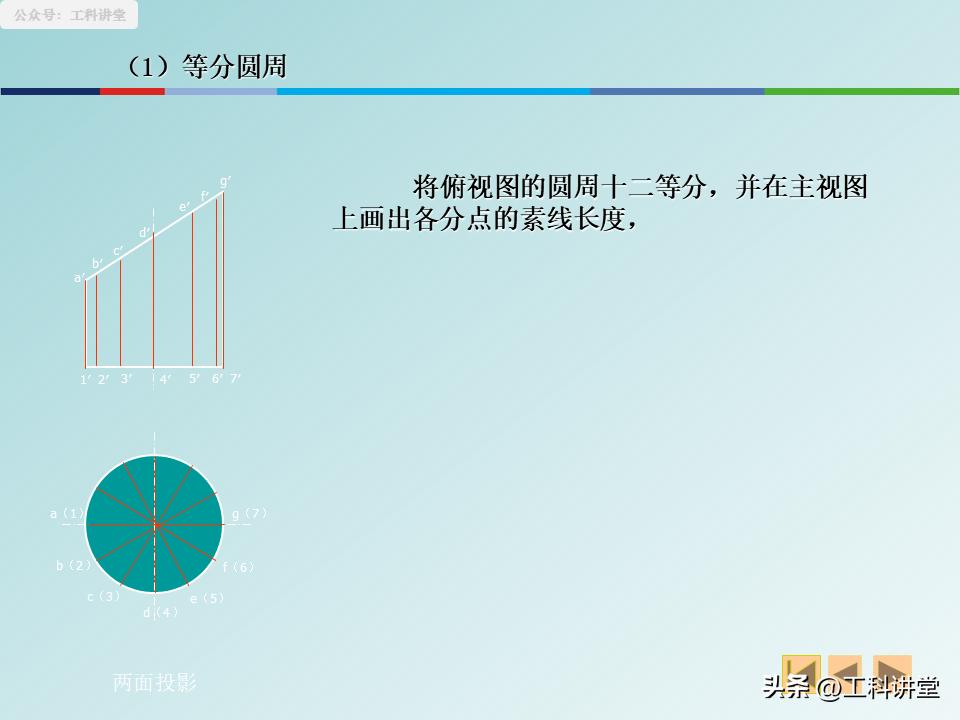

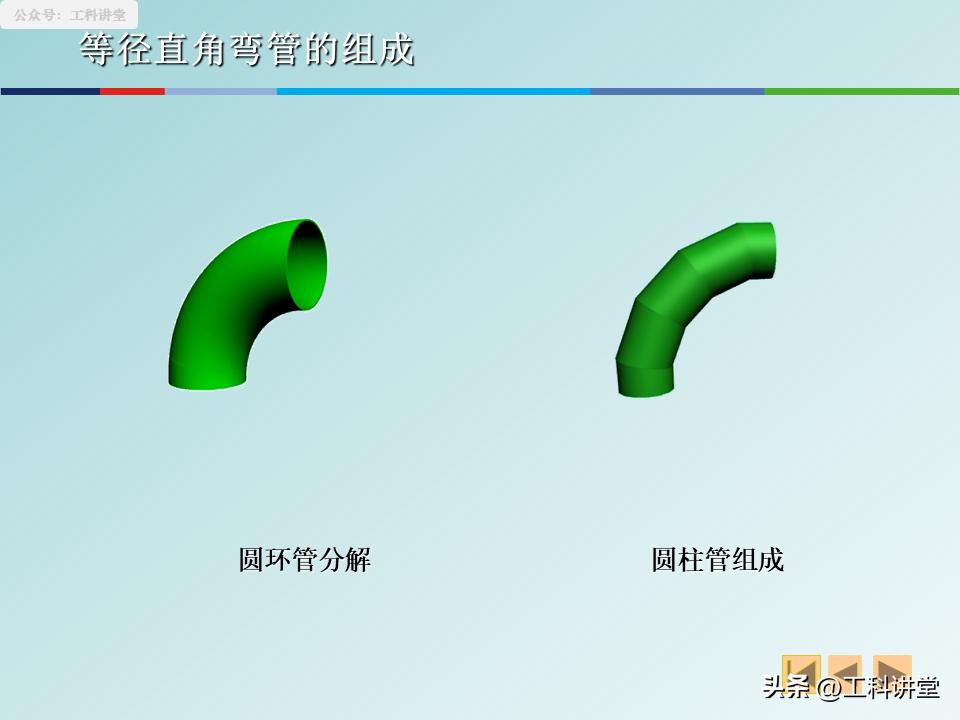

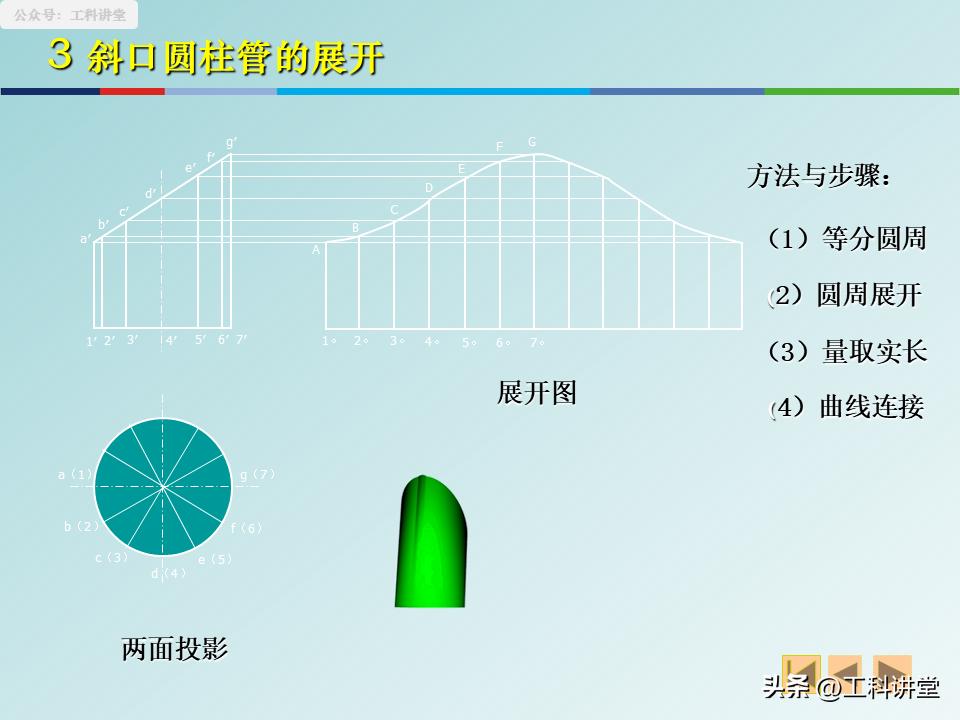

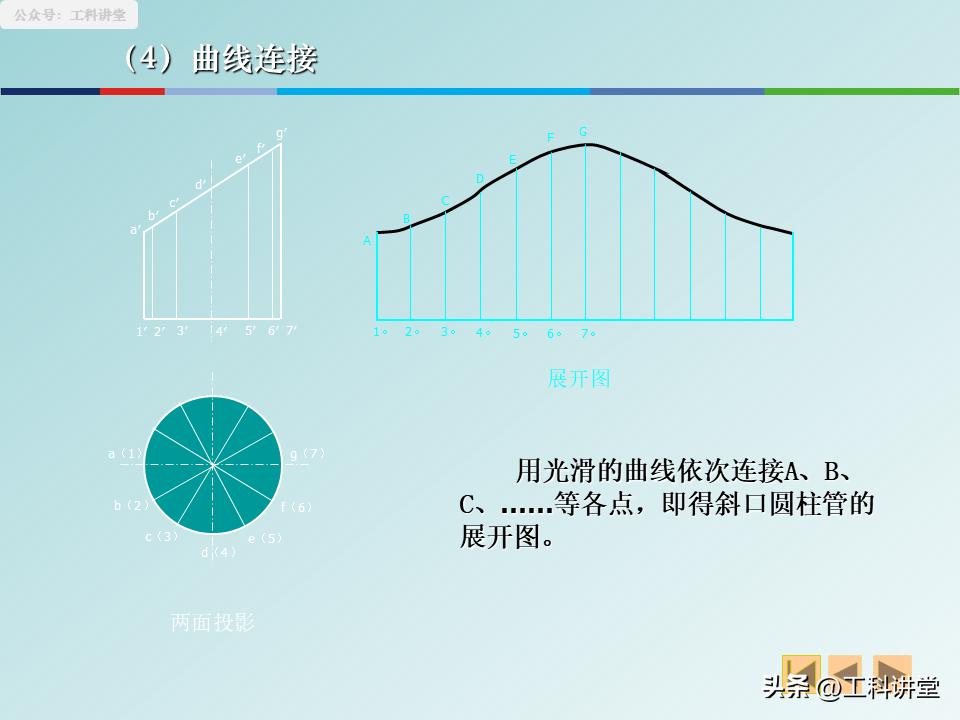

4.将要展开的异形管, 采用等分圆周法来控制误差。对于斜口圆柱、等径直角弯管这类异形件, 先把其底圆进行等分, 接着寻找到每一段素线的实际长度, 然后再对应到展开后的直线上面, 最后用光滑曲线连接起来, 如此一来误差就能降到最低。
5.存在这样一种不可展曲面, 其下料采用近似划分法。对于像球面这种没办法实现精准展开的曲面, 会将其划分成数目若干的小块, 每一块近似当作圆锥, 或者近似看成梯形, 这些小块分别展开之后再进行拼接, 这是行业里普遍通用的下料方法。
在现场的每一道工序, 也都是对应着每一个标注, 以及每一段线条的。这12个要点, 是从实际制图当中总结出来的, 也是从现场施工当中总结出来的, 要是你能把这12个要点都吃透了, 那么你既能够少走弯路, 又能够避免不必要的材料浪费, 还能够避免不必要的人工浪费。
PPT讲义介绍焊接图和展开图（文末查看讲义源文档）
因头条文章页面内容有限，仅展示PPT讲义部分内容
完整版PPT讲义+延伸干货内容
