当下, 钢结构于厂房建筑里已然获得广泛运用。钢结构厂房的主要部件是焊接H型钢柱。并且是梁。还包括撑。这些部件于制作进程中都存有焊接变形状况。要是焊接变形不进行矫正。那么不但会影响结构整体安装。而且还会使工程的安全可靠性有所降低。
焊接钢结构所产生的变形, 超出了技术设计所允许的变形范围, 这种情况下, 应当设法予以矫正, 要让其达到符合产品质量要求的状态。实践已经证明, 大多数变形的构件是能够被矫正的。矫正的方法, 皆是设法造成新的变形, 以此来达到抵消已经发生的变形的目的。
在被广泛应用于生产进程当中的矫正办法里, 主要存在着机械矫正、火焰矫正以及综合矫正这几种。然而, 火焰矫正属于颇为难以开展操作的一项工作, 如果对于方法的掌握以及温度的控制出现不恰当的情况, 那么还会致使构件产生新的且更为严重的变形。所以, 从事火焰矫正应当具备丰富的实践经验。本文针对钢结构焊接变形的种类以及矫正方法进行了一次大致的剖析。
1、钢结构焊接变形的种类与火焰矫正
焊接H型钢柱、梁、撑乃是钢结构的主要部分, 焊接变形常常会用到以下这三种火焰矫正办法, 其一有种谓之为线状加热法，其二有种称做点状加热法, 其三有种讲做三角形加热法, 下面就来介绍针对不同部位的施工方式啦。
以下为火焰矫正时的加热温度（材质为低碳钢）
低温矫正500度～600度冷却方式：水
中温矫正600度～700度冷却方式：空气和水
高温矫正700度～800度冷却方式：空气
需留意的事项是, 火焰矫正期间, 加热的温度不适宜过高, 一旦过高, 就会致使金属变得脆化, 进而会对冲击韧性造成影响。对于16Mn而言, 在进行高温矫正的时候, 是不可以用水进行冷却的, 这其中涵盖了厚度较大或者淬硬倾向较大的钢材。
1.1翼缘板的角变形
对H型钢柱、梁以及撑角的变形实施矫正, 于翼缘板之上（在对准焊缝之外的地方）进行纵向线状加热, 将加热温度把控在650度以下, 留意加热范围不可超出两焊脚所管控的范围, 故而无须用水冷却。线状加热之时需注意: 其一, 不应当在同一位置反复进行加热；其二, 加热进程中不可进行浇水。这两点乃是火焰矫正的一般原则。

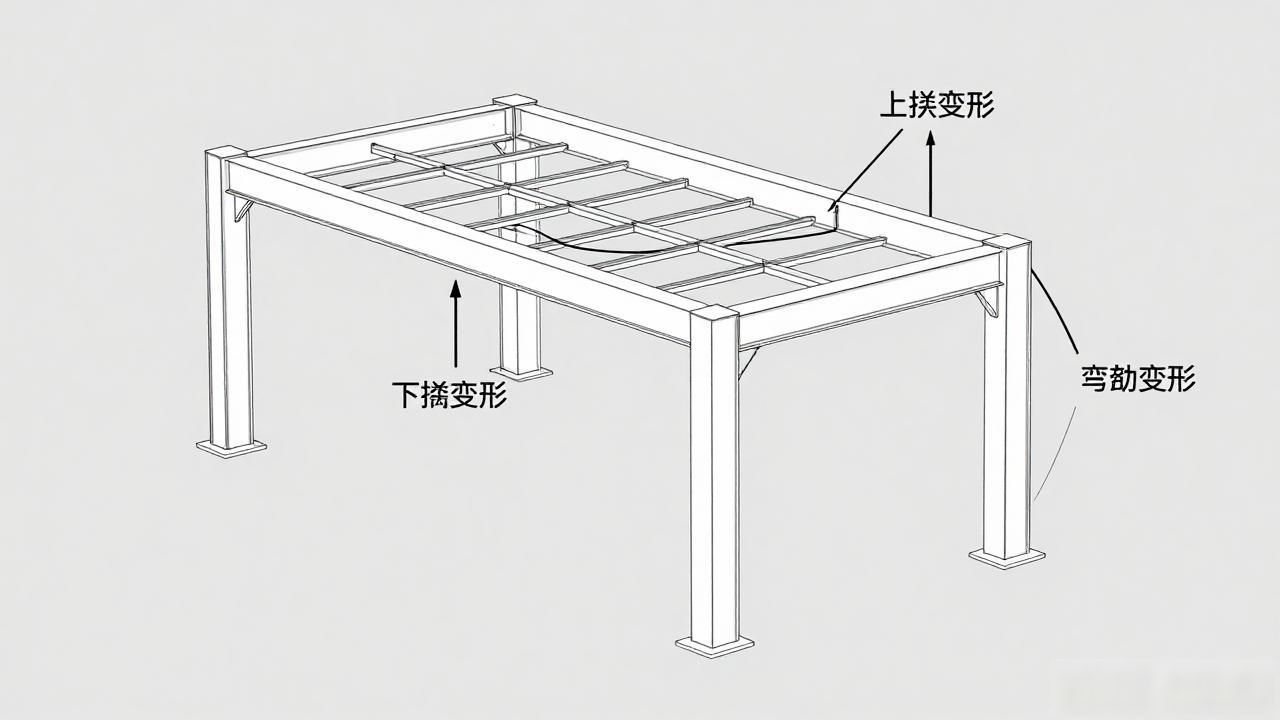

1.2柱、梁、撑的上拱与下挠及弯曲
一、对着纵长焊缝, 在翼缘板上, 由中间朝着两端作线状加热, 如此便可矫正弯曲变形。为防止产生弯曲与扭曲变形, 两条加热带需同步开展。能够采用低温矫正或者中温矫正法进行。此方法对减少焊接内应力有益处, 然而此方法在纵向收缩之际具备较大的横向收缩, 比较难以把握。
二、在翼缘板之上进行线状加热, 于腹板之上开展三角形加热。运用这种方式去矫正柱、梁、撑的弯曲变形, 其效果十分显著。横向线状加热的宽度一般选取20至90mm, 当板厚较小时, 加热宽度要更加窄些, 加热过程应当由宽度中间朝着两边扩展。线状加热最好由两人同时操作来进行, 接着分别加热三角形, 三角形的宽度不应当超过板厚的2倍, 三角形的底与对应的翼板上线状加热宽度是相等的。加热三角形从顶部起始, 而后从中心向两侧扩展, 一层一层加热直至三角形的底为止。加热腹板时温度不能太高，否则造成凹陷变形，很难修复。
注, 以上三角形加热方式, 同样适用于构件的旁弯矫正, 加热之时, 应采用中温矫正, 浇水需少。
1.3柱、梁、撑腹板的波浪变形
矫正波浪变形, 首先得寻找凸起的波峰，采取用那种点也就是圆点加热法, 还要配合着手锤来矫正的方式。加热的圆点, 其直径一般是在50至90mm这个范围, 要是钢板的厚度, 或者波浪形面积比较大的时候, 直径也是需要放大的, 能够依据d＝（4δ＋10）mm（这里d是加热点直径, δ是板厚）这样的计算得出的值来进行加热操作。烤嘴自此波峰开始, 做螺旋形的移动, 运用中温矫正措施。当温度达到600到700度的时候, 把手锤放置在加热区边缘的地方, 然后再用大锤去击打手锤, 从而让加热区的金属受到挤压状况, 冷却收缩之后被拉平。矫正的时候要防止产生过大的收缩应力。去矫正完成一个圆点之后, 再去开展加热第二个波峰点的操作, 其方法如同先前那样。为了能够加快冷却的速度, 对于Q235钢材能够进行加水冷却的举措。此矫正方法归属于点状加热法, 加热点的分布能够呈现出梅花形或者链式密点形的样子。要注意温度不可以超过750度。
2、结语
来源于火焰矫正的应力如同焊接内应力那般均属于内应力, 不恰当矫正所生成的内应力会同焊接内应力以及负载应力相迭加, 这会致使柱、梁、撑的纵应力超出允许应力, 进而造成承载安全系数的降低, 所以在钢结构制造里务必要慎重行事, 尽最大努力采用合理的工艺举措来减少变形, 矫正时尽可能运用机械矫正, 当非得采用火焰矫正时需留意下述几点:
1、烤火位置不得在主梁最大应力截面附近；
2、矫正处烤火面积在一个截面上不得过大，要多选几个截面；
3、宜用点状加热方式，以改善加热区的应力状态；
4、加热温度最好不超过700度。
