火焰矫正技术

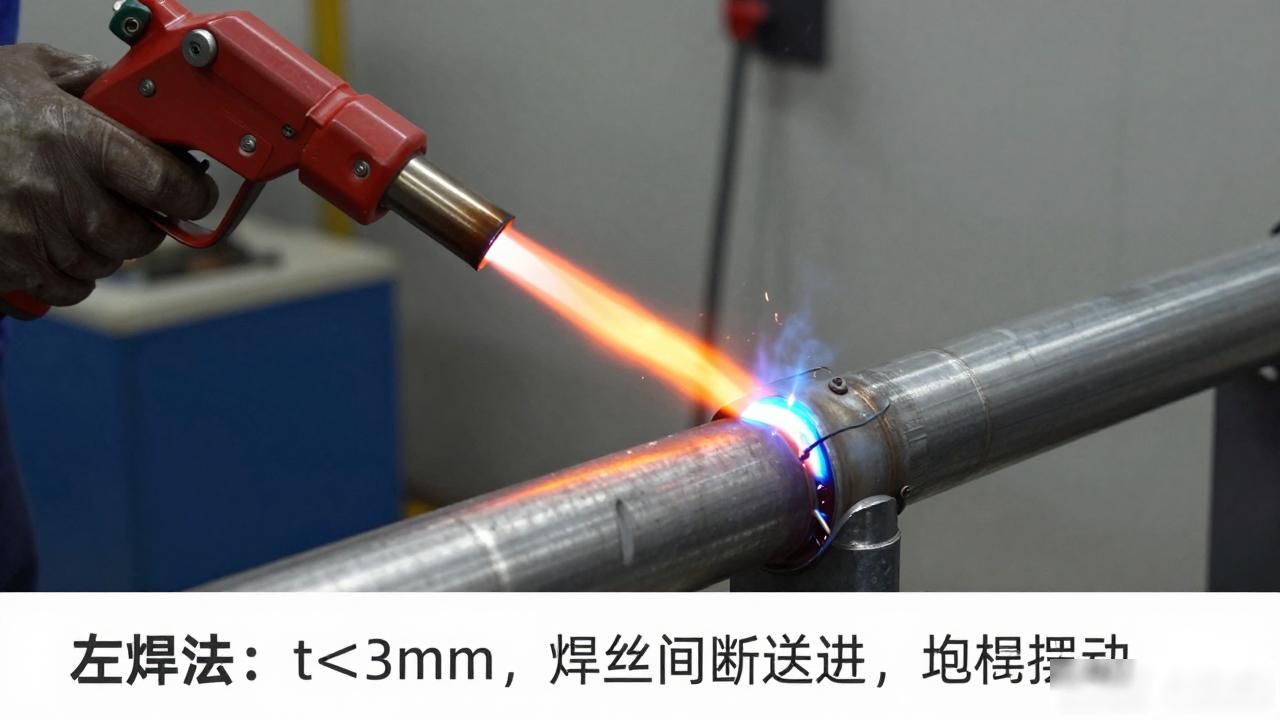

火焰矫正原理为, 利用可燃与助燃气体混合点燃后的火焰, 去熔化工件, 还向熔池填充焊丝。其应用于管道、车体结构维修、堆焊。材料是非合金钢、低合金钢、有色金属、铸铁, 在6mm以下。左焊法是, 焊丝可间断送进, 焊枪摆动, 适用于t＜3mm；右焊法是, 焊丝搅动, 焊枪不摆动, 适用于t＞3mm, 容易观察熔池、容易焊透 、熔池受火焰保护、焊道窄、用气少。焊丝对于气焊的适应程度在性能方面得以体现, 该性能包含流动性, 又有渗透性, 还有在熔池里的气孔倾向性。填充材料是气焊焊丝, 具体为非合金钢和热强刚 , 属于O III类型, 其中O III焊丝里的Ni能起到细化晶粒的作用。火焰矫正借助材料热胀冷缩的特性, 此要求材料具备高塑性, 其效果由加热位置以及火焰能率所决定。碳钢、低合金钢应用600 – 800℃的校正温度。要注意的事项有, 得去了解材质, 那种焊接性良好的矫正之后性能变化微小, 采用中性焰, 当加热深度小时选用氧化焰, 矫正之前要观察好变形情况, 要思索加热的位置以及步骤, 在室外得考虑日照因素, 对于薄板得使用木槌, 还要考虑下一道工序。其应用方面, 一是点加热, 针对管、板, 厚板的时候点距为50至100mm, D要大于等于15mm, 二是平面加热, 用于管, 三通下直面段, 三是直线加热, 针对板,加热宽度为板厚度的0.5至2倍, 四是三角形加热, 用于型材。火焰加热有着这样的目的, 其一, 是为了减少焊接火切割的冷却速度, 其二, 是为通过降低变形阻力进而改变组织而达成的, 包含火焰矫正, 预热, 火焰硬化, 包括用于进行热切割及坡口准备的火焰加热等, 热切割及坡口准备涉及钢 111、13、3、141、能量束焊, 还涉及钢 12, Al 及合金的 13、141, 以及复合钢板, 坡口能够由机械切割和热切割来进行加工。其按照切口形式划分成垂面直线切割, 再就是斜面直线切割, 还有就是曲线和曲面切割。金属切割存在三个条件, 其一为金属燃点低于熔点, 其二是金属同氧气发生剧烈燃烧反应并放出足够的反应热, 其三是燃烧生成的氧化物的熔点应低于该金属熔点, 并且流动性好。分类方面, 一是按物理过程可分为火焰燃烧切割, 接着是溶化切割, 然后是升华切割, 二是按机械化程度分类能够分手工、半机械化、全机械化和自动化切割。③按照能源来划分, 存在气体热切割, 还有气体放电电火花等离子热切割, 以及光束激光和电子束热切割这几种情况。火焰切割的原理是, 利用氧‐燃烧火焰以及切割氧来开展热切割工艺。在3—300mm的范围之内, 对于碳钢和低合金钢而言, 最好的方法是火焰切割。并且所要求的能量消耗为最小。较大部分的热量是借助氧与所切割钢的放热反应而产生的。对于碳钢来说, 能切至1.6%C, 当C大于0.4%的时候需要进行预热。这是关于火焰切割质量技术要求及其适用范围, 火焰切割适用的厚度范围是3至300毫米, 等离子切割适用厚度范围是1至150毫米, 激光切割适用厚度范围是 .5至400毫米, 质量判据方面, 直角和斜角误差u指割面高、低两点按照预想理论情形下的垂直距离, 平均粗糙度Ry5是割纹深度, 目视判据中有, 后托量n是切割方向上一条割纹的两点之间的间距, 边缘溶化r是切面上棱边具备特定形状的尺寸, 垂直度是切割断面与被切割表面的垂线之间出现的最大偏差。影响火焰切割质量的因素有, 气体, 割矩, 机械装置以及被切割材料。等离子切割属于熔化切割, 母材会被离子束溶化, 进而被吹成切槽, 此方法适用于所有可熔化材料。它能量消耗大, 切槽宽。按原理划分有非转移弧, 转移弧, 二次气体, 水流束。按气体划分有空气, 氧气, 氮气, 氩气‐氢气, 水射流。气体应用方面, Ar具有易吹出熔融物, 低电离能量, 低导热系数的特点, H2具有高导热性, 不单用, 与Ar搭配。
