1.该实用新型所关联的领域是铆螺母拆卸技术方面, 确切而言, 是一种用于拉铆螺母拆卸的工装。
背景技术：
2.拉铆螺母在应用期间是无需去攻内螺纹的, 也是不需要进行焊接的, 能够达成在已经对表面做了处理（像电镀、喷漆之类）的零组件那儿实现可靠连接, 能够很好地去解决当对手件是金属板材或者管材又或者型材的时候, 焊接螺母容易出现熔化、攻内螺纹容易出现滑牙等这类缺点, 而且拉铆螺母铆接得很牢固, 效率比较高, 使用起来还很便利, 所以它被广泛地运用在汽车、航空、仪器、家具、装饰等这些机电以及轻工产品的装配上面, 因为拉铆螺母在使用之时是直接拉铆成型的, 不像普通的钉子那样能够直接把它拔掉或者转下螺母, 所以工作人员拆除铁铆钉一般采用的方法是用角磨机把铆钉拉成鼓状的那一端的头部给磨掉, 接着拿个东西轻轻地把剩余的部分给捅掉, 工作人员要花费较多的时间才能够实现拉铆螺母的拆除, 基于此, 提出了一种拉铆螺母拆卸工装。
技术实现要素：
3.针对现有技术存在的不足, 本实用新型给出了一种拉铆螺母拆卸工装, 该工装具备能够迅速地拆卸拉铆螺母的特性, 借此提高拉铆螺母的拆卸效率, 它解决了上述背景技术里所提出的问题。
4.本实用新型给出这样的技术方案: 有一种拉铆螺母拆卸工装, 它包含退卸螺母、顶紧螺栓跟张合螺栓。退卸螺母的中部所在之处设有张合螺栓, 在张合螺栓另一端的中部是以螺纹相连接到顶紧螺栓, 因顶紧螺栓有设置这样子的情形, 能够起到定位方面的作用, 方便对张合螺栓位置进行限定, 致使张合螺栓仅能够在竖直这个方向上移动, 没办法产生转动。
5.较优的是, 张合螺栓远离退卸螺母的那一端的中部位置, 设有与顶紧螺栓相适配的螺纹孔, 张合螺栓的另一端, 连接有卡接块。
6.较为优选的是, 所述卡接块另一端的外表面连接着楔形斜面, 经由楔形斜面的设置, 方便张合螺栓与铆螺母进行连接。
7.优先选取的是, 退卸螺母一端里头中间部分安置有跟张合螺栓相互适配的螺纹孔, 退卸螺母另一端里头中间部分设有跟铆螺母适配的孔槽, 凭借退卸螺母跟张合螺栓螺纹连接的这种设置, 退卸螺母的转动能够让张合螺栓的位置产生变化, 张合螺栓能够朝着下方挤压铆螺母, 从而使铆螺母恢复到最初的形态, 方便铆螺母的拆卸。
8.与现有技术对比，本实用新型具备以下有益效果：
9.1、此拉铆螺母拆卸工装, 借助顶紧螺栓进行设置, 顶紧螺栓会按压张合螺栓, 以此来固定张合螺栓位置, 从而利于张合螺栓去向下按压铆螺母, 能够让铆螺母形状发生改变, 进而便于铆螺母拆除。
10.拉铆螺母拆卸工装, 其使用方式如下, 使用者要先把张合螺栓旋入需拆的铆螺母, 使头部露出, 张合螺栓旋入后, 再拧紧顶紧螺栓, 同时旋转退卸螺母, 该工装通过退卸螺母、顶紧螺栓以及张合螺栓配合使用, 能实现拉铆螺母快速拆除, 进而提高工作人员工作效率。
附图说明

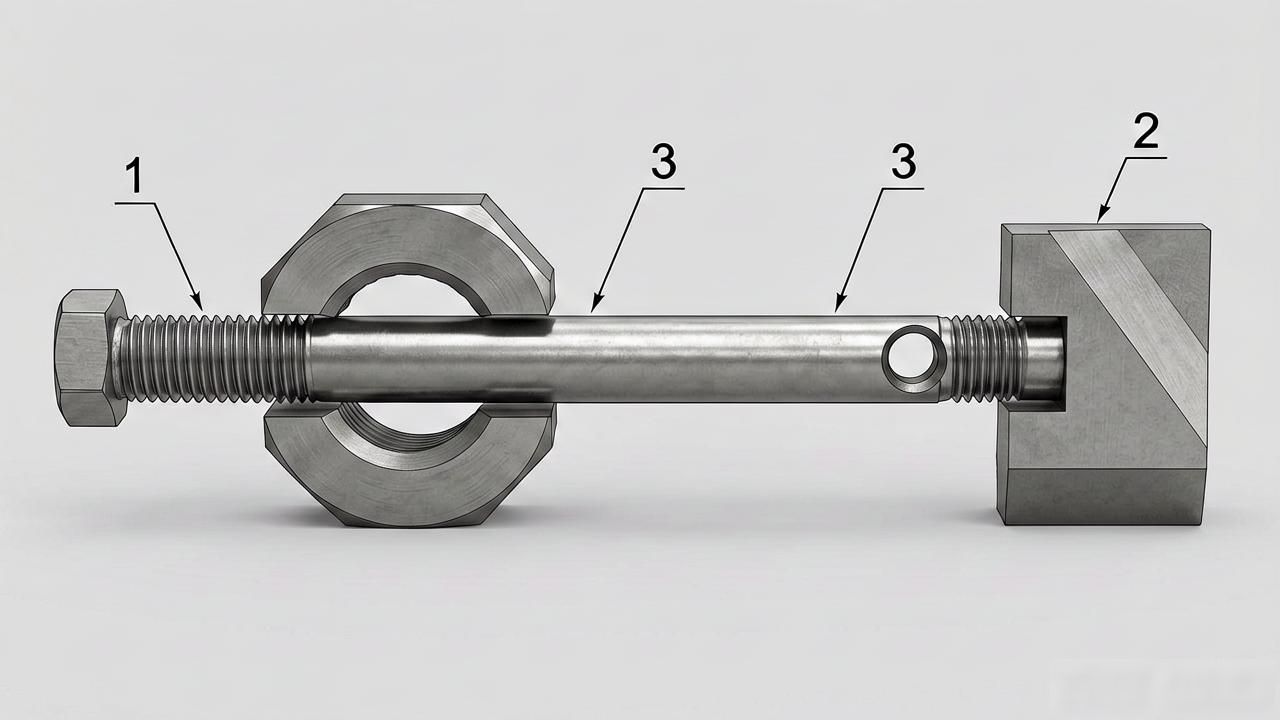

11.图1为本实用新型结构立体示意图；
12.图2为本实用新型结构平面剖视示意图。
13.图中包含以下部分, 其一为退卸螺母, 其二是顶紧螺栓, 其三是张合螺栓, 其四是孔槽, 其五是卡接块。
具体实施方式
14.下面会结合本实用新型实施例里的附图, 对本实用新型实施例的技术方案予以清楚且完整的描述, 显然, 所描述的实施例仅仅是本实用新型一部分的实施例, 并非全部的实施例。基于本实用新型中的实施例, 本领域普通技术人员在未进行创造性劳动的情形下所获取的所有其他实施例, 都在本实用新型保护的范围之内。
15.请看一下图1以及图2, 有一种拉铆螺母拆卸工装, 它包含退卸螺母1, 还有顶紧螺栓2以及张合螺栓3, 退卸螺母1的中间带有张合螺栓3, 张合螺栓3另一端的中间位置通过螺纹连接着顶紧螺栓2, 借助退卸螺母1、顶紧螺栓2以及张合螺栓3的协同运用, 使用者先是要把张合螺栓3旋进需要拆卸的铆螺母, 让头部露出来就行, 接着要拧紧顶紧螺栓2并且旋转退卸螺母1, 这样就能达成拉铆螺母的快速拆卸, 进而提升工作人员的工作效率。
16.张合螺栓3, 在远离退卸螺母1一端的中部位置, 设有与顶紧螺栓2适配的螺纹孔, 张合螺栓3的另一端连接着卡接块5, 卡接块5另一端的外表面连着楔形斜面, 借助楔形斜面的设置, 提升了张合螺栓3与铆螺母连接的牢固程度, 方便了铆螺母的拆卸。
17.张合螺栓3适配的螺纹孔, 设于退卸螺母1一端的中部, 与铆螺母适配的孔槽4, 设于退卸螺母1另一端的中部, 通过孔槽4的设置, 退卸螺母1可是按压铆螺母, 利于铆螺母与张合螺栓3螺纹连接, 通过退卸螺母1与张合螺栓3螺纹连接的设置, 便于张合螺栓 按压铆螺母, 使铆螺母恢复至初始形态。
18.工作原理: 使用之际, 首先要把张合螺栓3旋进需要拆卸的铆螺母当中, 让头部露出来就行, 接着拧紧顶紧螺栓2, 顶紧螺栓2借助张合螺栓3去按压铆螺母, 铆螺母在压力的作用之下发生形态变化, 铆螺母恢复到初始状态下, 然后旋转退卸螺母1, 退卸螺母1的转动致使张合螺栓3向下压动铆螺母, 铆螺母在外力的作用下产生形变, 恢复到初始的形态, 如此便能够达成拉铆螺母的快速拆除, 从而提高工作人员的工作效率。
19.本申请关联的电器元件, 都能在市场买到, 全是现有技术, 虽然已展示并描述本实用新型的实施例了, 然而对于本领域普通技术人员而言, 只要不脱离本实用新型的原理与精神, 就能对这些实施例做多种变化、修改、替换以及变型, 本实用新型的范围由所附权利要求及其等同物来限定。
技术特征：
1.有一种拉铆螺母拆卸工装, 它包含退卸螺母(1), 还包含顶紧螺栓(2)以及张合螺栓(3), 其具有这样的特征, 那就是: 在所述退卸螺母(1)的中间部位设置了张合螺栓(3), 而且所述张合螺栓(3)另一端的中间位置通过螺纹连接着顶紧螺栓(2)。2.依据权利要求1所讲述的一种拉铆螺母拆卸工装, 其具备的特征是: 在所述张合螺栓(3)远离退卸螺母(1)的一端的中间位置, 设置有与顶紧螺栓(2)相适配的螺纹孔。3.对于依据权利要求1所讲述的那种拉铆螺母拆卸工装而言, 其具备这样的特性: 张合螺栓的另一端连着卡接块, 卡接块另一端的外表面连着楔形斜面。另外, 依据权利要求1所讲的那种拉铆螺母拆卸工装, 它还有如下特征: 退卸螺母一端的中部有和张合螺栓适配的螺纹孔, 退卸螺母另一端的中部有和铆螺母适配的孔槽。
技术总结
这里有一种拉铆螺母拆卸工装, 它归属铆螺母拆卸技术领域, 其包含退卸螺母及张合螺栓还有顶紧螺栓, 退卸螺母的中部位置存在着活动连接状态的张合螺栓, 张合螺栓另一端的中部有以螺纹形式连接的顶紧螺栓。此拉铆螺母拆卸工装, 借助退卸螺母、顶紧螺栓以及张合螺栓协同运用, 使用者先是将张合螺栓旋进要拆卸的铆螺母处，至头部露出便可, 接着拧紧顶紧螺栓并旋转退卸螺母, 如此便能达成拉铆螺母的快速拆除, 提升工作人员的工作效率, 经由顶紧螺栓的设置, 顶紧螺栓能够按压张合螺栓, 将张合螺栓的位置加以固定, 利于张合螺栓能够朝下按压铆螺母, 致使铆螺母的形状得以发生改变, 利于铆螺母的拆除。利于铆螺母的拆除。利于铆螺母的拆除。
技术研发人员：赵英会
受保护的技术使用者：
技术研发日：2022.04.11
技术公布日：2022/8/2
