钣金件凭借重量轻, 强度高, 成本低的特点, 被广泛应用于汽车, 家电以及设备外壳等领域。然而要是设计忽视工艺特性, 很容易便会导致折弯开裂, 装配困难, 或者成本上升。有篇文章从设计原则, 材料选择,结构规范与工艺适配这四个方面, 系统地梳理了钣金结构设计的关键要点, 以此来帮助提升可制造性与产品可靠性。
一、设计的核心原则是要兼顾性能与工艺, 钣金件必须满足强度与刚度要求, 还得避免过度设计, 比如说设备外壳能够透过增设加强筋来提升刚度, 而不是仅仅增加板厚, 实践里表明, 2mm钢板加筋结构跟4mm无筋结构比较, 成本降低30%, 重量减轻40%。同时要确保折弯、冲孔等工艺的可行性, 防止封闭结构等不可加工设计。兼顾装配与维修, 结构设计得预留装配空间, 恰似螺丝孔周围起码保留15mm操作空间来适配扳手；卡扣连接要设置拆卸缺口。应采用可拆卸结构的易损部件, 像面板、接口板这类, 防止因焊接固定致使整体更换成为难题。在批量生产时要将零件整合起来, 减少焊接工序, 同时统一非标结构尺寸, 把所有功能孔都统一成φ5mm圆孔, 防止φ5与φ5.5mm混合使用, 以此降低模具更换频率, 提高生产效率。常用材料包含冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选材要依据使用环境与工艺需求来进行:

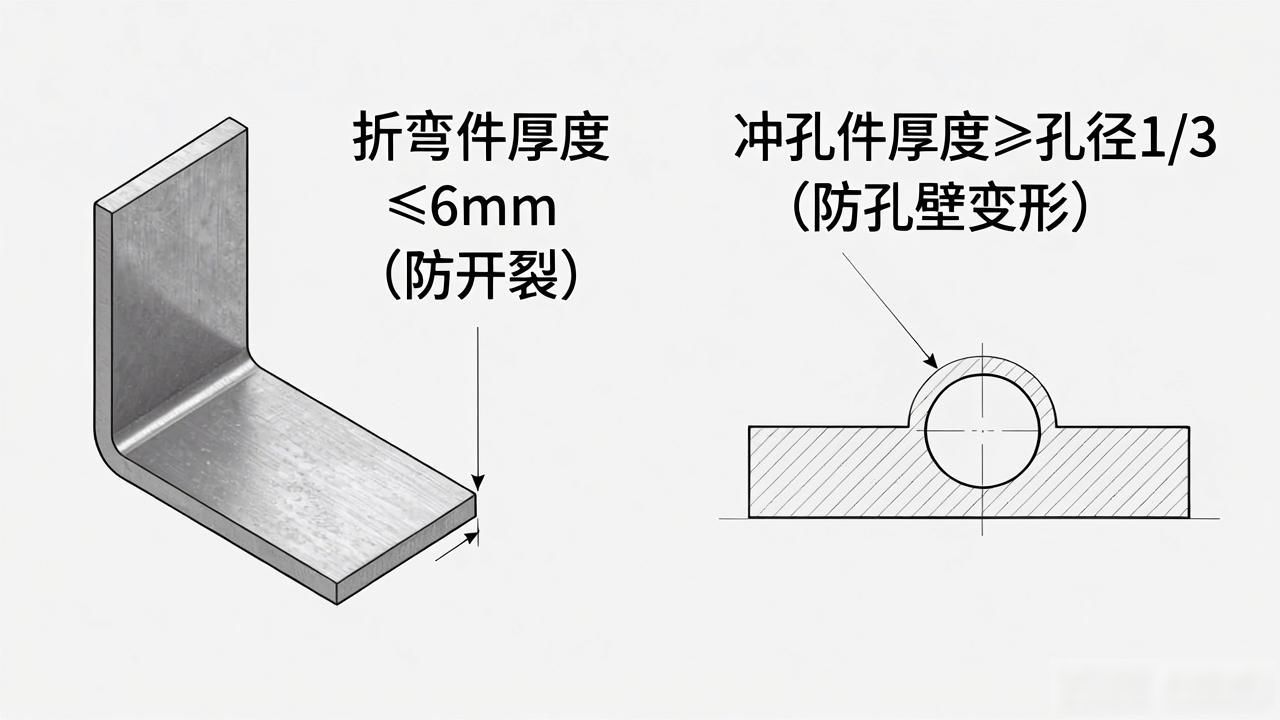

请注意, 对于折弯件而言, 其板材的厚度通常是限定在6mm以内从而避免出现开裂的情况等, 而对于冲孔件来讲, 其厚度应该是不小于孔径的三分之一的, 就好比φ6mm的孔其对应的板材厚度是要≥2mm的, 这样做是为了防止孔壁发生变形的状况。
三、一种常见的结构设计规范, 其中包含, 一为须有折弯出现的结构, 二是带有经打孔形成的结构, 三是有着加强筋被设计出来的那种结构, 四是存在焊接情况的结构, 五是具备翻起来边缘的那种结构。
综上所述, 钣金结构设计的关键之处在于力求“使设计具备可落地实施的条件”, 即于达成性能诉求这一前提状况下, 全面且充分地考量工艺方面的可行性以及成本的管控事宜。唯有娴熟掌握材料的特性、结构所具有的规范以及工艺搭配之际的关键要点, 才能够达成 “好制造、实用性佳、成本低廉” 这般高效的设计目标。
