钣金件凭借重量轻、有着较高强度与成本较低的特点,被广泛应用于汽车、家电以及设备外壳等领域, 然而要是设计的时候忽略工艺特性, 就容易致使折弯出现开裂情况、装配变得困难或者成本有所上升, 本文从设计所遵循的原则、材料的选择、结构规范以及工艺适配这四个方面, 系统地梳理钣金结构设计的关键要点, 以此来帮助提升可制造性以及产品的可靠性。
一、核心设计原则要兼顾性能与工艺范畴, 钣金件需满足强度与刚度所需要求, 要避免出现过度设计的不良情况。比如说, 设备外壳可借助增设加强筋来提升刚度, 而非只是单纯地增加板厚。实践所表明的是, 2mm钢板加筋结构跟4mm无筋结构相比较, 成本降低了30%, 重量减轻了40%。同时, 要确保折弯、冲孔等工艺具备可行性, 要避免封闭结构等不可加工的设计情形。兼顾装配与维修方面, 结构设计需要预留装配空间, 像螺丝孔周围至少要保留15mm操作空间来适配扳手；卡扣连接应设置拆卸缺口。易损的部件, 像是面板、接口板这类, 适宜采用能拆卸的结构, 防止因焊接进行固定而致使整体被更换。要兼顾批量以及成本, 在进行批量生产的时候, 应当尽力整合零件, 削减焊接的工序；使非标结构尺寸统一起来, 比如把所有的功能孔都统一成φ5mm的圆孔, 防止φ5与φ5.5mm混合使用, 降低模具更换的频率, 提高生产的效率。二、材料的选择, 常用的材料包含冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选择材料需要结合使用的环境与工艺的需求:

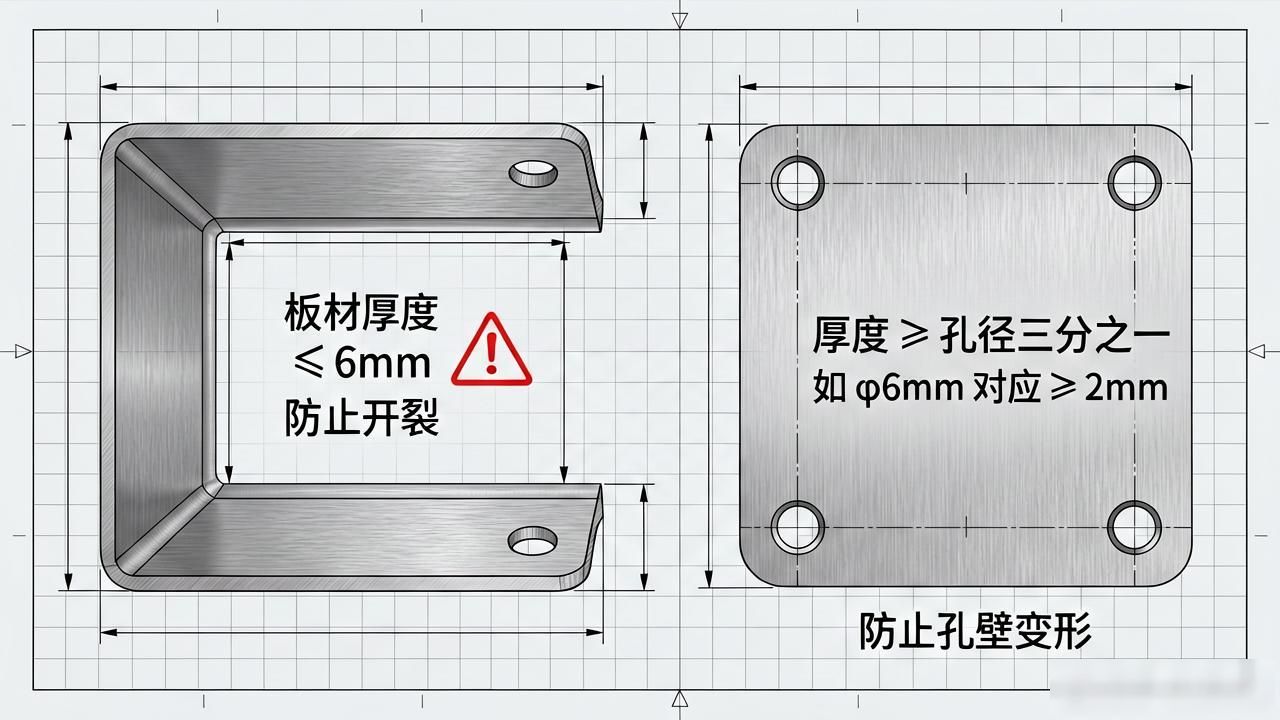

关注要点: 用于折弯的部件其板材的厚度通常情形下不会超出6mm, 目的在于防止出现开裂的状况；带有冲孔的部件其厚度应当不少于孔径的三分之一（举例而言, 像φ6mm的孔所对应的板材厚度要≥2mm）, 以此来避免孔壁产生变形的情况。
三、通常会有的结构设计规范, 其一为折弯形状的结构, 其二是带有冲孔形式的结构, 其三是关于加强筋怎么样去设计的, 其四是焊接而成的结构, 其五是有翻边形态的结构。
所以, 钣金结构设计的重点是“使设计可落地”, 即在达成性能要求的状况下, 全面考量工艺可行性以及成本控制。唯有把握材料特性、结构规范以及工艺匹配要点, 方可达成“好制造、好用处、低成本”的高效设计目的。
