钣金件凭借重量轻、强度高、成本低的特性 , 被广泛应用于汽车、家电以及设备外壳等诸多领域中。然而要是设计的时候忽视工艺特性 , 那么就容易致使折弯开裂 , 或者造成装配困难 , 甚至引发成本上升。本文从设计原则 、材料选择 、结构规范以及工艺适配这四个方面 , 系统地梳理得出钣金结构设计的关键要点 , 以此来帮助提升可制造性与产品可靠性。
一、核心设计原则要兼顾性能与工艺, 钣金件要满足强度与刚度要求, 得避免过度设计, 比如说设备外壳能经由增设加强筋来提升刚度, 并非只是单纯增加板厚, 实践证明, 2mm钢板加筋结构跟4mm无筋结构相比, 成本降低30%, 重量减轻40%, 同时要确保折弯、冲孔等工艺具备可行性, 防止封闭结构等不可加工设计, 兼顾装配与维修, 结构设计要预留装配空间, 像螺丝孔周围起码保留15mm操作空间来适配扳手, 卡扣连接要设置拆卸缺口。易损的部件, 像是面板、接口板之类的, 适宜采用能够拆卸的结构, 防止因焊接固定而致使整体进行更换。在兼顾批量以及成本方面, 批量生产的时候应当尽可能整合零件, 减少焊接的工序；统一非标结构的尺寸, 好比把所有功能孔都统一成φ5mm的圆孔, 避免出现φ5及φ5.5mm混用的情况，降低模具更换的频率, 提高生产的效率。二、材料的选择, 常用的材料包含冷轧钢（SPCC）、镀锌钢（SGCC）、不锈钢（304/316）以及铝合金（5052/6061）, 选择材料需要结合使用环境和工艺需求:

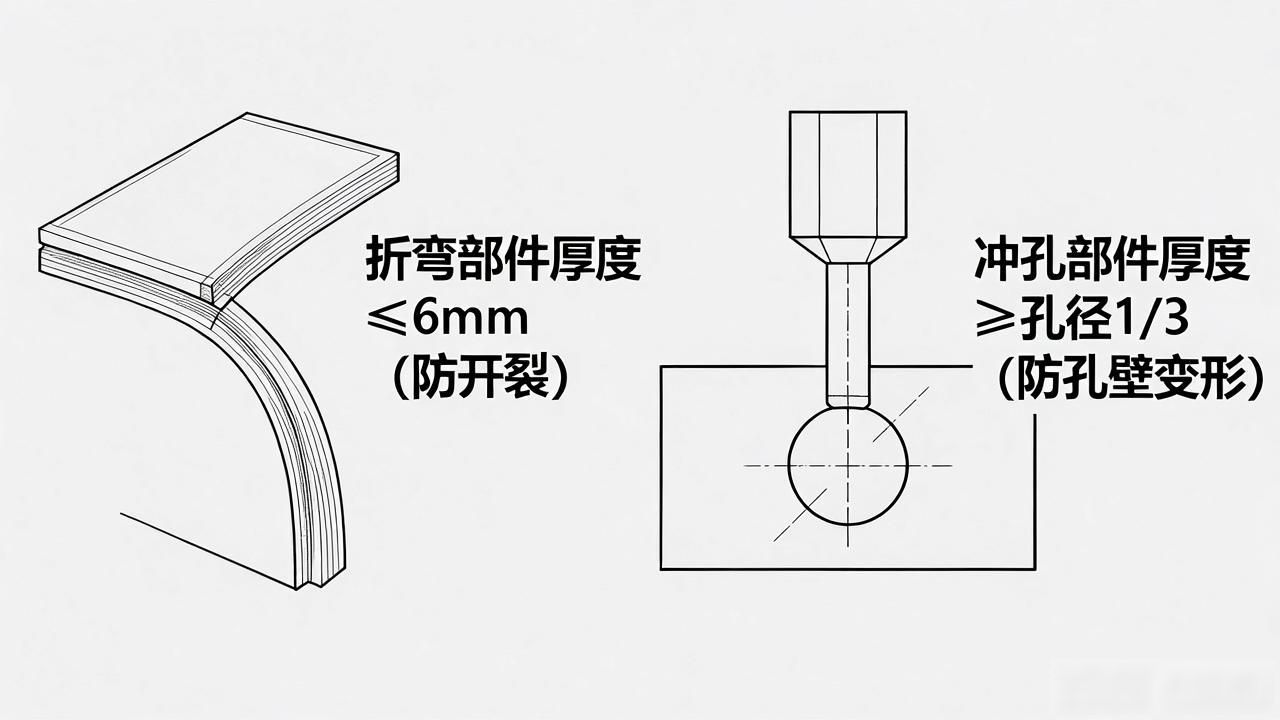

留意, 用于折弯的部件, 其板材的厚度, 通常情况下, 是不会超过6mm的, 目的在于防止出现开裂的状况；而对于冲孔的部件, 其厚度应当要不小于孔径的1/3, 举例来说, 像是φ6mm的孔, 所对应的板材厚度要≥2mm, 这样做是为了避免孔壁发生变形。
三、其一为折弯结构，其二是冲孔结构, 其三乃加强筋设计, 还有焊接结构及其五翻边结构, 这些属于常见结构设计规范。
概而言之, 钣金结构设计的关键要领在于“促使设计能够得以落地”, 这意味着在达成性能要求的情形下, 要全面周到地考量工艺方面的可行性以及成本的把控, 唯有熟练掌握材料性能特点, 明晰结构规范要点以及工艺适配关键之处, 才能够达成“易于制造、便于使用、价格低廉”这样的高效设计目的。
