大家都晓得, 进行钣金加工的师傅们清楚, 要是折弯件的展开尺寸算得不到位, 那就会出现状况, 或是工件根本装不进去,或者是得不停地来回修磨一番, 费料不说, 还会延长工期。特别是不同材质的板料, 像冷轧钢、不锈钢、铝板这类, 哪怕厚度没什么差距, 展开尺寸也极有可能相差很多。今儿咱们讲讲怎样精确计算不同材质板 的, 展开后尺寸, 新手加工师傅也能够看得清楚明白, 能够看得懂。
先搞懂“展开尺寸”的核心原理
钣金折弯的实质是将平板状的材料折成带有一定角度的工件, 像呈现出 90°的直角形状的工件、U 型的工件等等。展开的尺寸指的是折弯之前平板状材料的长度，其等同于折弯之后两个直边的长度与中间“折弯圆角”部分展开后的长度之和。有不少人觉得直接把两个直边的长度加起来就可以了, 然而折出来的结果却总是短了那么一截, 问题就在于没有正确计算出圆角部分的“伸长量”。
板料进行折弯操作时, 内侧的材料会遭受压缩, 外侧的材料会受到拉伸, 中间存在着一层材料, 其长度基本上保持不变, 我们将这层材料称作“中性层”。展开尺寸的关键之处在于寻找到中性层的长度, 它并非内侧的长度, 也不是外侧的长度, 而是处于两者之间的长度。不同材质的板料, 中性层的位置会出现差异, 这便是同厚度的不锈钢板和铝板, 展开尺寸不一样的缘由。
基础公式先记牢，不同材质再微调
展开尺寸计算的基础公式并非复杂: 其表示展开长度等于直边长度A加上直边长度B再加上折弯补偿量 , “折弯补偿量”指的是中性层对应的圆角展开长度 , 这个长度与板厚、折弯角度还有内圆角半径相关 , 不同材质的补偿系数会存在略微差异。
比如说, 在对常见的冷轧钢板spcc去进行加工时, 当出现这样一种情况, 即折弯的角度为90度, 并且内圆角半径等同于板厚时, 此时的补偿量大概会是厚度数值0.5倍 从而举例来说 对于板厚为2mm厚度的冷轧钢而言 要是制作90度折角的直角形状 直边a为此50mm 直边b如此30mm 在计算展开总长时 获得的数值是50加上30还得加上0.5乘以2 该数值最终就是81mm 的长度。可是将其换成不锈钢（304）的情形就有所不同啦, 不锈钢具备硬度高的特性, 其延展性不佳, 中性层是更靠近内侧的, 在相同的板厚与角度状况之下, 补偿量有可能必须调整到0.4倍板厚, 那展开长度就是50+30+（0.4×2）=80.8mm, 虽说只差0.2mm, 然而对于精度要求高的工件而言就会出现问题的。
铝板的情形有所不一样, 铝板具备优良的延展性, 在进行折弯操作时, 外侧的拉伸表现得更为显著, 中性层更加靠近外侧, 其补偿量一般相较于冷轧钢而言稍微大一点点。比如说同样是2mm厚的铝板, 90°折弯时的补偿量大概会是0.6倍的板厚, 展开长度便是50+30+（0.6×2）=81.2mm。因而在计算展开尺寸之际, 绝不能不管材质是什么都采用同一个补偿系数, 非得依据材质的特性进行微调。
这些细节影响精度，新手容易忽略
影响展开尺寸计算的, 除了材质之外, 还有几个因素, 新手师傅对此得特别加以注意。

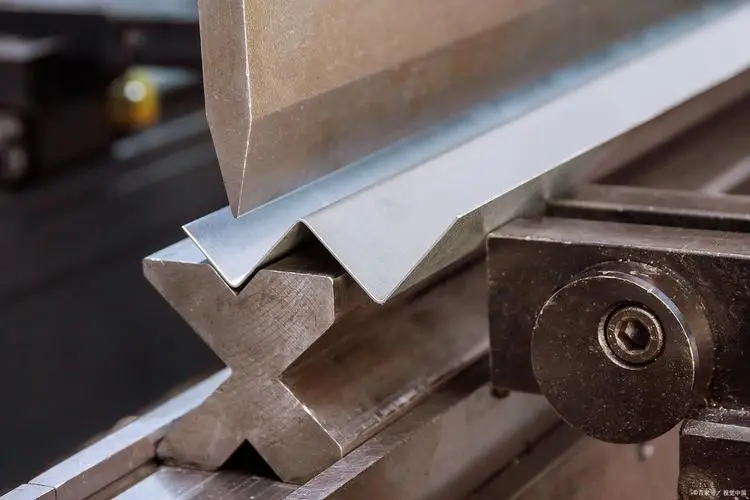

其一存在折弯刀具的影响, 使用尖刀模进行折弯, 使用圆弧模进行折弯, 二者在内圆角半径方面存在差异, 补偿量也不一样, 尖刀模折出的内圆角较小, 材料拉伸更为厉害, 补偿量相应要小一些, 圆弧模折出的内圆角较大, 材料变形更为平缓, 补偿量相应要大一些, 当进行模具更换时, 展开尺寸需要重新进行核算。
第二点, 是板料厚度存在着“实际偏差”这一情况。在市场当中售卖的板料, 其标注所示的厚度或许为2mm, 然而实际进行测试衡量的时候, 厚度有可能是1.8mm, 又或许是2.1mm，特别是不锈钢材质以及铝板这类板料而言, 厚度出现偏差的情形更为普遍常见。在经由相关计算过程时, 务必要采用实际测量得出的厚度数值, 否则倘若依据标注的厚度予以计算, 那么最终折出来的尺寸必定会不准确。
三是存在着多次折弯所形成的累积误差, 复杂工件是需要进行多次折弯的, 每一次折弯都会存在补偿量, 并且前一次的折弯有可能会对后一次的中性层位置产生影响, 在这种时候要先去做试折, 依据试折之后的实际尺寸来调整展开长度, 尤其是对于高精度工件, 试折环节是决然不可少的。
新手可以这样练：试折+记录，积累经验
对新手而言, 仅记住公式是不足够的, 好的办法乃是“试折法”。首先依据理论公式去算出展开尺寸, 裁剪一块小料来进行试折, 测量实际尺寸与理论尺寸之间的偏差，将这个偏差记录下来, 把它作为下次计算的补偿值。举例来说, 试折之后发觉实际长度相较于计算值短了0.3mm, 下次在计算同类材质、相同厚度的工件时, 就要把展开长度多增加0.3mm。
各种不同材质的板料, 以及有着不同厚度之分的板料, 都能去试着进行几次弯折, 循序渐进地积累属于自身的 “经验数据库”。随着时间不断推移延续, 就算不去进行复杂的计算估摸, 大致水准也可以算是八九不离十了。
