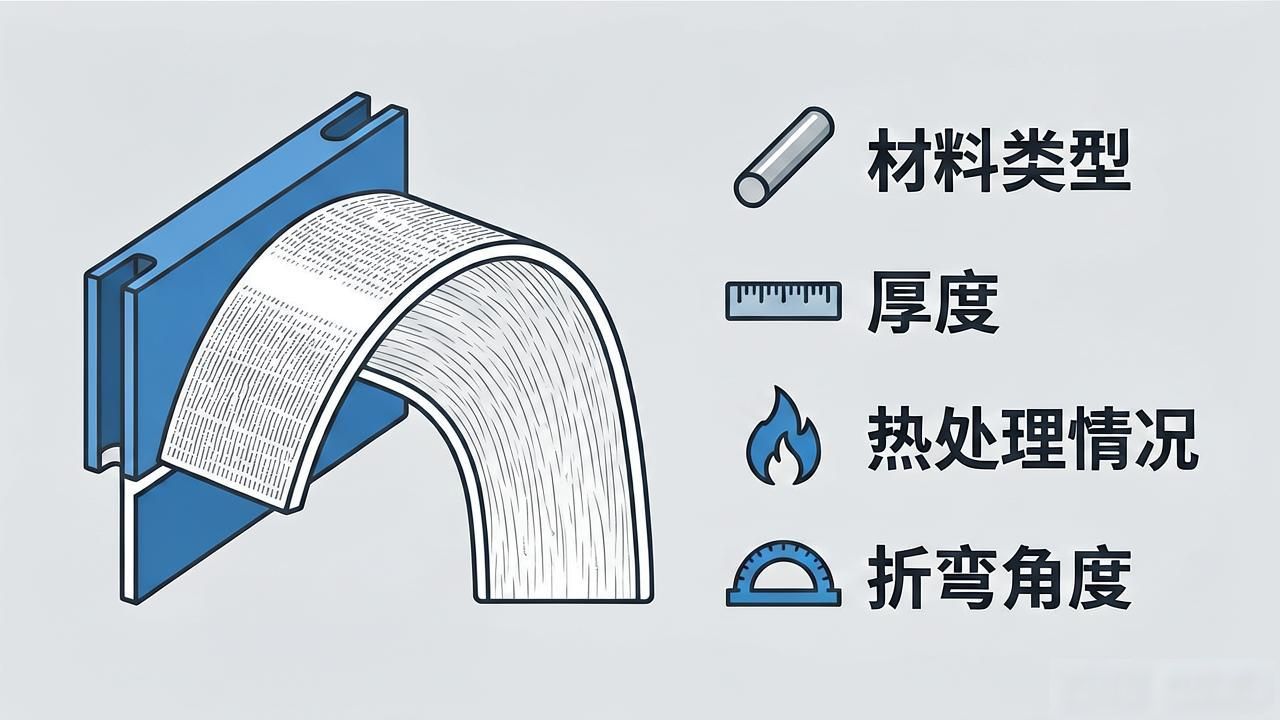

进行钣金折弯以及展平操作之际, 材料的一侧会出现被拉长的情况, 而另一侧则会被压缩, 其所受到的影响因素包含着: 材料的具体类型, 材料的厚度，材料经过的热处理情况, 以及加工折弯时的角度。

展开计算原理:

1.板料于弯曲进程里, 外层遭受拉应力影响, 内层承受压应力作用, 介于拉与压之间, 存在一个既不承受拉力也不承受压力的过渡层, 此过渡层被称作中性层；中性层在弯曲进程中的长度, 与弯曲之前相同, 维持不变, 因而, 中性层乃是计算弯曲件展开长度的基准。

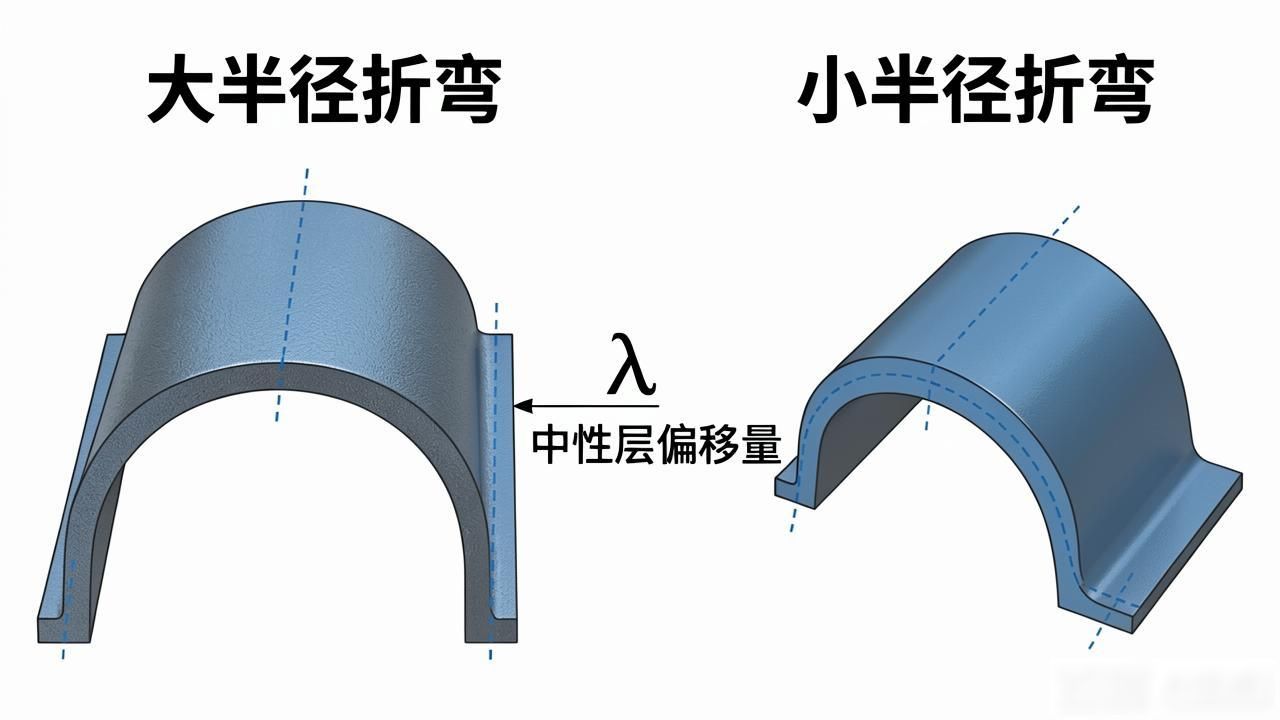

2.中性层位置跟变形程度存在关联, 当弯曲半径比较大, 且折弯角度比较小时, 变形程度相对较小, 此时中性层位置是靠近板料厚度的中心处的；而当弯曲半径变小, 并且折弯角度增大的时候, 变形程度会随之增大, 这时中性层位置会逐渐朝着弯曲中心的内侧移动。中性层到板料内侧的距离是用λ来表示的。

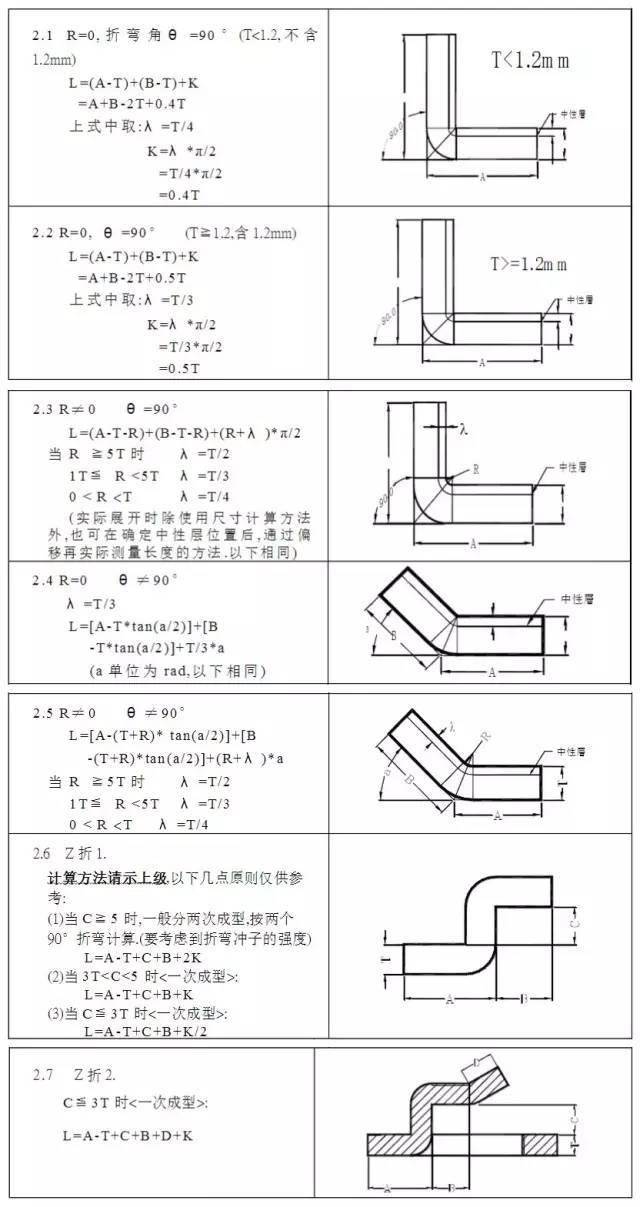

展开计算的基本公式:

展开长度 = 料内+料内+补偿量

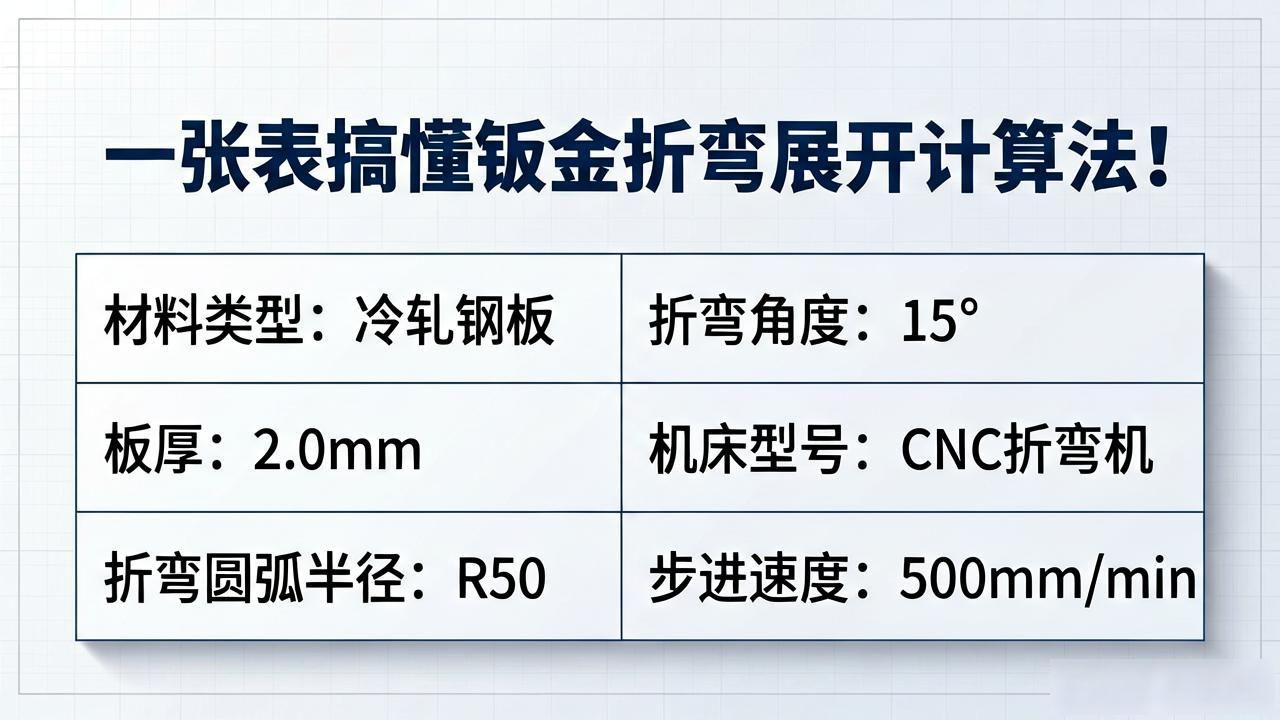

确保最终折弯做成型后零件达到期待尺寸, 对于钣金零件工程师和钣金材料销售商而言, 会借助各式各样不同算法来算出展开放置状况下备料实际长度。这里面最为常用的办法就是简单的 ”掐指规条“, 也就是依据各自丰富经验得出的算法。通常来讲, 这些规矩得顾及材料具体哪种及厚的程度, 折弯的圆弧大小与其角度, 机床具体啥型号连同其步进速度等等。

换个角度说来, 伴随计算机技术得以问世并且广泛普及, 为了能够更优地借助计算机具备的超强分析以及计算的本领, 人们正越发频繁地运用计算机辅助设计的方式, 然而当计算机程序去模拟钣金的折弯或者展开之时, 同样需要一种计算办法用以精准地模拟这个过程。虽说仅仅是为了达成某次计算之目的, 每个商店都能够依照其原本的掐指规则去定制出特定的程序来予以实现, 可是, 现今绝大多数的商用CAD以及三维实体造型系统已然提供了更为通用且功能强大的解决办法。

大部分情形下, 这些应用软件能够兼容性原有凭借经验以及掐指推算所形成的方式, 并且给予渠道将特定输入内容定制至其计算进程里。进而无可厚非地变成了提供这种钣金设计能力的出类拔萃者。

归纳而言, 当下被广泛采用的颇为流行的钣金折弯算法主要存在两种, 其一为基于折弯补偿的算法，其二是基于折弯扣除的算法。软件在2003版以前仅仅支持折弯补偿算法, 然而自2003版往后, 两种算法均已得到支持。
