SOLIDWORKS 中分割钣金零件

在 中分割钣金零件

于设计进程当中, 一般情况下是要把单个的钣金元件划分成几个相互独立的部件的。而此种状况或许是源于工艺、又或者是运输、再不然就是组织方面的相关要求所致, 就好比, 把较长的型材划分成诸多较短的生产段那样。

处于其中时, “分割”这项操作, 不但能够针对模型开展几何切割, 而且还能够把提取出来的部分, 保存成单独的零件文件, 这些文件和父模型维持关联。本文会一步步演示整个过程。

首先要做的是准备钣金元件, 随后, 鉴于要开展分割操作, 因而得添加能够允许分割的元件, 像平面这种, 接着从“参考几何体”里的“平面”菜单去创建新的平面啰。

处于这个例子里, 我们界定了跟已然选定的面庞平行着的, 并且距离呈固定状态（像是 200 毫米那样）的平面。每一个平面都同零件往后的分型线相对应着。通过这种方式, 我们能够达成对于最终零件长度的全然把控。

于平面准备妥当之后, 便可予以实际分割。自“插入”接着选“特征”随后选“分割”的菜单里, 开启分割命令。在名为“修剪工具”的部分之中, 挑选先前创建好的平面。会自行生成分割结果对象的列表, 当中每个对象都代表着模型的一个独立部分。分割线会于图形区域内做预览。于此时刻, 该元素仅仅是一个零件, 然而却包含着多个实体。

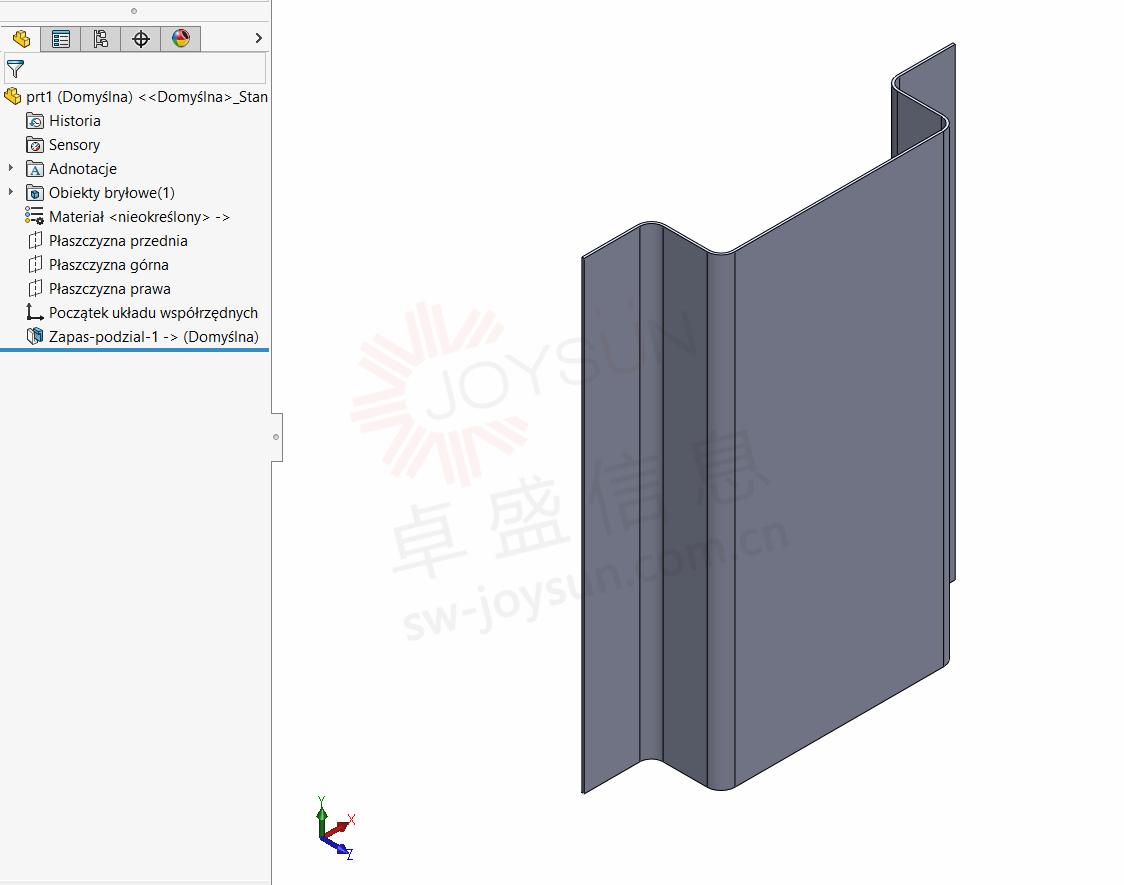

其关键在于操作进行分割时能否把分割过后的实体存为单独的零件文件, 于“结果实体”表那儿, 挑选要去保存的那个实体, 双击“标题”字段接着输入文件名（就像prt1、prt2这样）, 确认完此项操作之后, 将会出现保存对话框, 每一经过分割的实体都会被保存成个单独的文件, 这些模型属于派生模型, 还保留着对父模型的引用, 分割条目最终也就出现在了特征树里, 保存而成的文件同样会被保存在磁盘之上。

这样一来，基础部件的任何更改都可以自动传播到派生部件。

分割操作最重要的优势

在钣金元件中使用分割运算可以实现以下功能：

• 保持各部分几何形状的一致性

• 避免手动复制和裁剪模型

• 快速生成用于生产的衍生文件

• 简化设计变更管理

在针对长型材、盖板、外壳以及重复弯曲的元件方面, 这有着特别显著的作用, 它是一种可以用于组织生产模型的工具, 同时也是能够用来准备车间文档的有用工具。
