cad钣金画图工作内容

CAD钣金画图工作内容包括图纸设计, 涵盖工艺支持, 涉及文件管理, 包含软件操作和优化应用等多方面,具体如下:

1. 根据客户或者设计部门所提供的原始图纸, 运用相关软件来完成钣金零件的二维工程图以及三维模型的绘制工作, 这其中涵盖图纸绘制跟深化设计。核心任务有为拆图, 也就是把装配图化解成单个零件图, 还有深化设计, 像是添加折弯线、孔位等细节, 另外还要校对图纸版本跟生产需求的一致性。举例说, 在绘制设备外壳图纸之际, 需要明确标注譬如材料厚度、折弯半径等参数, 以此保证图纸能够直接对生产起到指导作用。

2. 工艺会同生产支持, 结合材料特性, 像不锈钢、铝合金的那种延展性, 以及加工工艺, 比如激光切割、数控折弯, 来绘制钣金展开图, 还要标注工艺要求, 诸如焊接坡口角度、打磨精度。在生产阶段, 要跟踪加工过程, 去解决技术问题, 例如折弯回弹补偿、孔位偏差修正, 并且参与新产品开发里的工艺实现与结构优化。举例来说, 在汽车钣金件开发过程中, 得通过打样验证工艺可行性, 反馈尺寸偏差然后调整设计。

3. 为产品BOM（物料清单）以及工艺文件进行文件与流程管理的编制, 对钣金图、零件图、工艺图等技术资料做系统整理, 要保证文件版本能够控制并且可以追溯, 像在船舶钣金项目里, 要依照船级社标准来归档图纸, 还要构建文件索引系统, 以此方便生产部门能够快速调用。

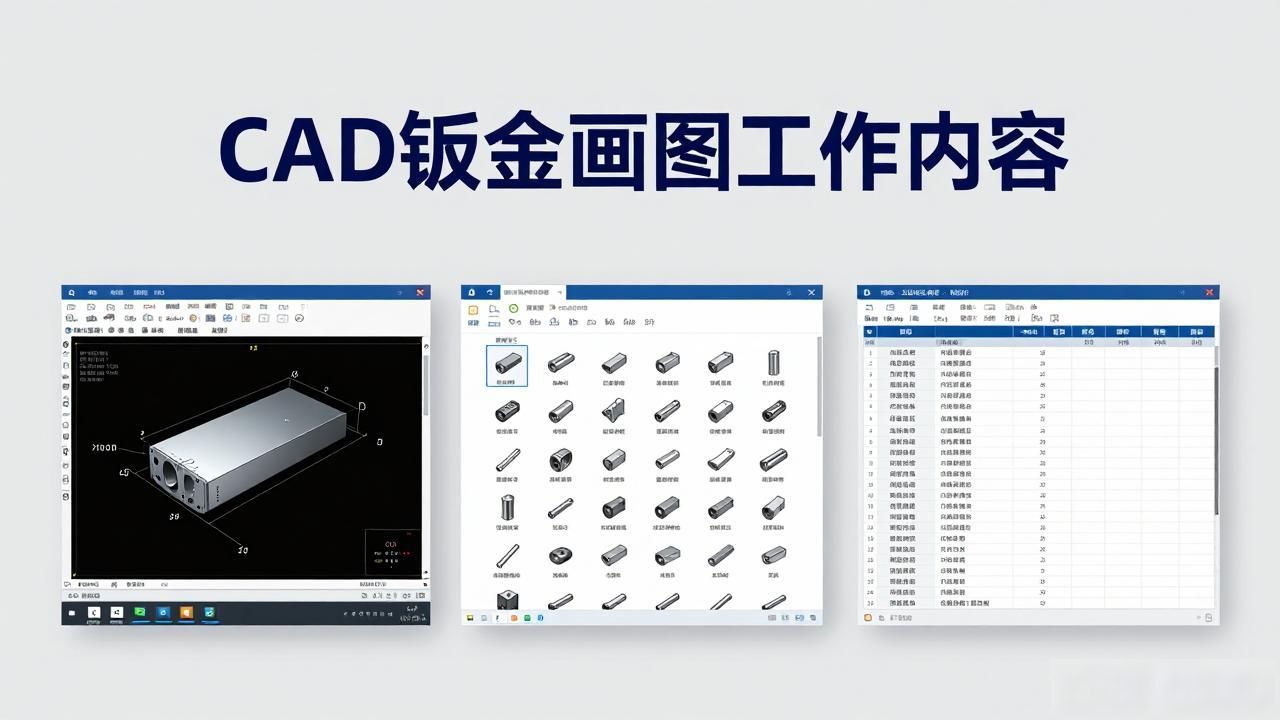

4. 软件工具的操作要掌握, 制图流程也需掌握, 像等软件的操作, 得遵循这样的流程: 先是草图, 接着建模, 再然后出图, 最后进行标注。

5. 精通阶段的优化方案与应用领域, 要运用参数化设计技巧（像通过修改参数来自动更新模型那样）、特征建模技巧（如复用标准件库才行）等去提高效率, 并且利用BOM管理来控制零件数据关系。钣金CAD制图在机械设备领域（诸如机床外壳这些范围）、汽车领域（像车门内板这类情况）、电器领域（比如配电柜这种范畴）有着广泛应用, 不同行业对于图纸精度与工艺要求存有差异, 得针对性地去调整设计规范。
