CAD机械制图之钣金展开图绘图经验

CAD机械制图里, 钣金件这般极为常见的零件, 要怎样才能够迅速地绘出其钣金展开图? 于此, 小编向大家去分享一下钣金展开图的绘图经验, 新手朋友能够学起来, 期望能够对大家构成帮助。

一. 图面展开步骤:

查看图纸, 接着构建文件档案, 随后判定图框幅面, 再对零件进行展开, 之后标注尺寸, 最后予以审核。

二. 图面展开注意事项

1. 开始的展开形式应当要符合情理, 要在最大程度上减少那些并非必要的工序, 并且还要去考量加工过程中的便捷程度。

因要根据实际加工工艺, 合理去安排加工工序, 其中包含孔与折边的距离, 还有压铆、折弯加工工艺以及焊接加工工艺等, 所以像以上这些情形, 都得考虑加工顺序的安排哦。

2. 合理选择间隙及包边方式

关于间隙以及包边关系的择取, 其通常的准则是这样的: 长边包裹短边, 至于折弯展开时的间隙, 是在0.2毫米至1毫米的范围之内, 此间隙会依据板材的板厚不一样从而选取的数值也有所不同。

3. 必须合理考虑公差

图面公差标注。

4. 对于门板类及盒体必须考虑毛刺方向

针对该类零件展开, 得考虑毛刺, 要实现折弯后毛刺朝里。对于一些大门板类零件设计的时候, 要是没考虑烤漆掉挂工艺孔, 且这类零件又没有别的孔, 那展开的时候要考虑加开掉挂工艺孔。

5. 抽牙,压铆,冲凸,撕裂等位置方向必须明确,画出剖面图

6. 面对图面上有着不同孔径的孔, 为了能够加以区别的缘故, 应当在图面上使用字母展开分别标识, 不同的孔径采用不一样的字母。

7. 必须选择合理刀具;

8. 考虑烤漆及喷粉膜厚;

9. 尺寸标注规范化.齐全.清楚,压铆类标注需统一规范化

任一图面, 在绘制好尺寸标注之前, 都得对尺寸标注比例进行设置, 这个设置公式是AXP = 1, 其中A大于0,P大于0, P是所设置的值也就是scale值是P, 随后尺寸文本字高为3标点符号。

10. 材质,板厚要与表处方式相结合;

11. 选择合适的图纸幅面;

12. 特殊角度折弯系数及内R角变化要试验确定;

13. 部分尺寸较多的地方可画出放大图以便清楚表达;

14. 容易出现差错的地区要着重给予提示, 像是那种不具有对称特点的部件, 某些零件能够在展开的图纸之上描绘出折弯示意。

15. 对于需保护的地方要加以标示.

16. 拉丝件要标明拉丝方向.

三. 展开图的绘制技巧

1. 采用拼图的方式:

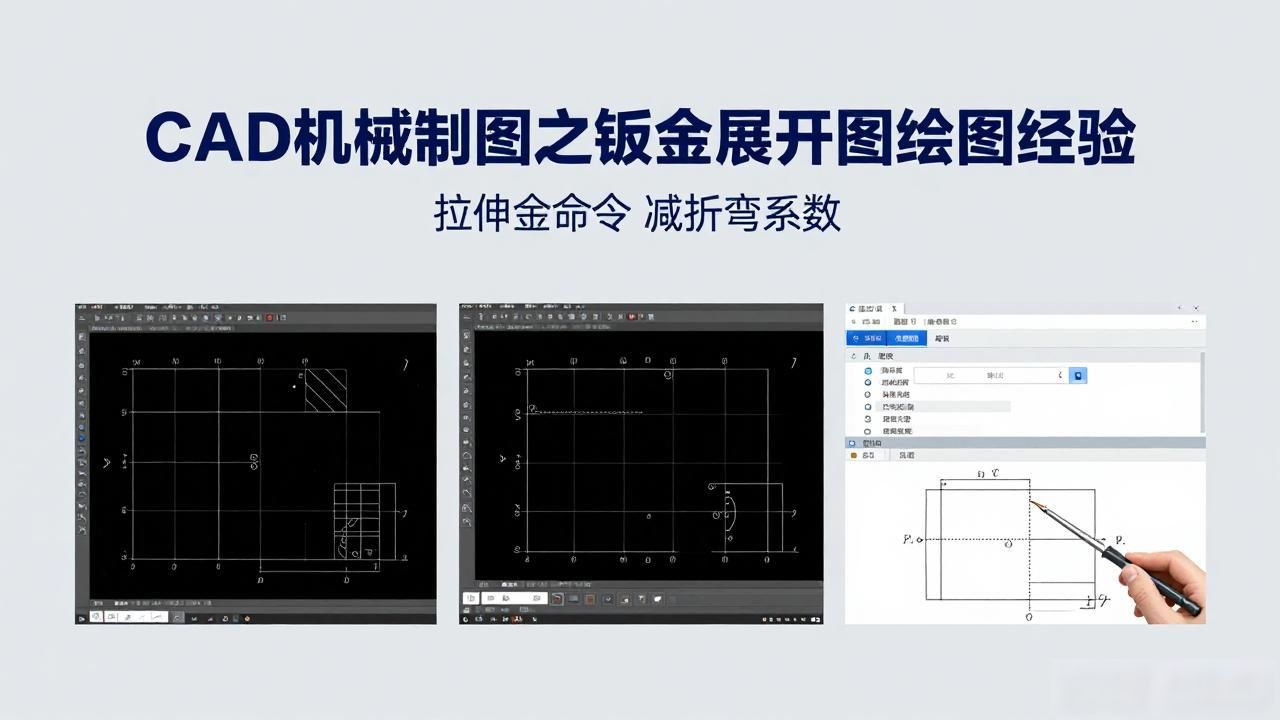

若是有客户所提供的具备CAD图檔, 我们能够依据三视图去挑选适宜的视图作为基准, 接着把所需视图移至基准视图的对应位置, 于拼接进程之中务必要留意视图方向以及板厚的增加与减少。每拼接一处就要借助拉伸命令减去一回折弯系数, 完成各部分后均需开展尺寸检查, 一旦发现错误就得及时予以修正。千万不要等到拼接完毕之后才去计算, 不然就很难找寻到错误所在位置, 当全部完成之后再进行一次整体计算, 在检查展开图时, 通常先计算总体外形尺寸, 随后按照从左至右或者从右至左逐个尺寸进行校对, 每一处尺寸都不能遗漏。对于形状较为复杂的图纸能够先用二手纸打印出来之后展开检查, 有不对的地方就用笔做个记号, 检查完毕之后再针对计算机数据实施修改, 修改完一处就用笔标记一处, 借此便可降低错误发生的概率。拼图的主要优点在于: 节约时间, 减少错误。

2. 要是客户未曾给咱们交付图檔的情况下: 我们得先凭借三视图去确定其中某一个视图当作基准, 绘画炮制出所需用的部分, 后头还要把别的视图上面按需运用到来的边各自绘画炮制出来, 接着利用第①节点讲述的拼图办法达成展开。

2. 冲网孔较多的料件, 绘制完展开图后, 先不标注尺寸, 依据网孔位置及数量, 视具体情况将总长或总宽减小0.2至0.3㎜, 以防孔被拉变形后尺寸增大, 如此便可保证总体尺寸, 减小变形量了。

3. 针对于孔位数量较多且繁杂的展开图而言, 能够采用分由多人来进行绘制, 并且分别运用不同的字母以及不同的颜色予以表示, 在绘制的时候分别是以同一坐标系当作基准来进行参照的。绘制完成之后选中同一基准点把两幅图拼加在一块就行, 检查的时候按照同一方向去进行校对, 如此便能够减少错误。就好像戴西博的料件, 便是采用多人分开绘制, 而后拼加在一起的。

4. 对于那种图面是用英寸标注尺寸的图面来说, 绘制的时候呢就按照英寸来计算外形, 绘制完之后呢把整体放大25.4倍就得了, 对于圆孔或者腰孔, 可以用英寸计算出孔的定位尺寸, 先是要画出孔的中心线, 然后呢再转换为公制来画出孔径的大小, 如此这般能够方便编程, 还能减少小数字数。

5. 倘若在校时, 针对展开图所需进行修改之际, 能够采用拉伸命令, 先是标注出修改之前的尺寸, 跟着又拉伸伸展一直到具有所需要位置的尺寸那里, 前后对比着予以检查, 如此这般可以清楚明明白白是否已经完成了修改。

6. 先根据理论值展开对一些不规则的折弯角度, 特殊角度折弯系数及内R角变化要通过试验来确定, 用试片先试折, 根据试验结果找出问题原因从而调整展开尺寸。另外对于一些特殊板厚, 不能确定折弯系数时, 一定要进行试折测量, 而且要多次测量, 得出正确结果后才可展开。

紧接着上面所讲的, 便是于浩辰CAD机械制图里, 针对钣金展开图绘图的所有操作流程了, 有兴趣的诸位可以亲自动手尝试一番呀！从中我们能够瞧出, 只要熟练驾驭了绘制的诀窍, 整个过程实际上是蛮简易的, 同时也期望大家能够娴熟地掌握住。
