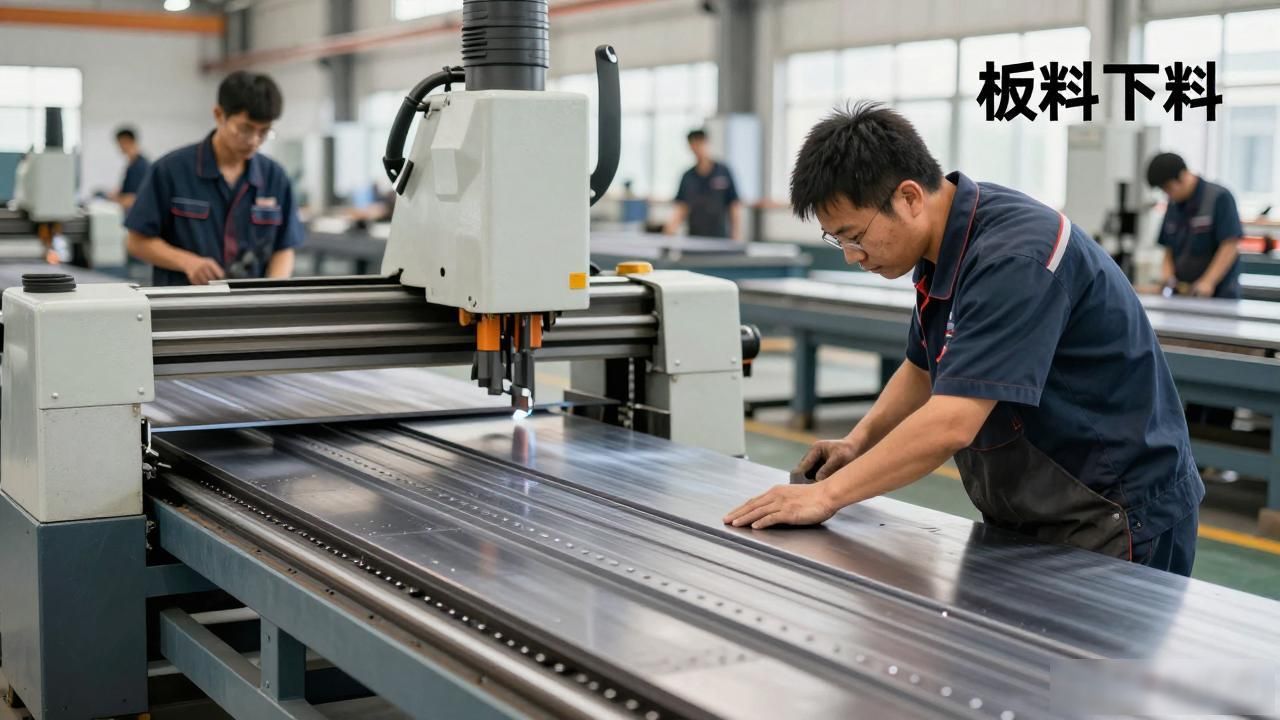

在我公司所生产的产品里头, 铆焊结构件的数量形式繁杂多样, 其制作质量的高低状况, 会直接对整机整线的机械性能以及外观产生影响, 为了对我公司的铆焊结构件制作加以规范, 故而特地制定了本工艺, 铆焊结构件于结构方面大致被划分成薄板钣金结构、板类焊接件、轴类焊接件等类型, 在工艺方面能够细分为成形、焊接这样两大类, 接下来针对成形以及焊接结构工艺性开展具体说明。在成形工艺的第一节里, 有成形工序一, 其中包括下料, 下料一般又分为板料下料、型材下料。板料下料时, 要依据板材的种类、厚度、幅面以及形状特征, 来挑选剪板、数控冲、激光切、数控切、水射流等等下料方法。对于工艺内容而言, 需按照板料的平整状况, 从而确定调平工序, 调平工序分为平板机平板以及手工平板。要按照板料特征, 去选择下料方式, 并在剪板机进行剪板操作时, 根据板料的厚度和板种来决定, 是采用普通剪板机剪板呢, 还是通过液压剪板机剪板。一般来说, 可剪的范围是碳钢板在12mm以下, 不锈钢板在10mm以下。当出现需要开展计算的情况时, 去参照表中的经验数据, 板料裁剪所具有的极限偏差遵照《铆焊结构件未注尺寸公差和形位公差标准》来执行, 在下料完毕之后, 变形的部件还得进行二次调平, 对于并非周边机加焊接的部件, 要做去除毛刺的处理, 如遇必要的情形, 要做好下料部件的标识。2、型材下料 依据型材截面自身大小, 挑选带锯、火焰切割。1）、工艺方面的内容: 在下料之前, 针对型材进行校直, 依据具体情形去挑选, 机械校直、手工校直以及火焰校直。下料件, 其线性公差以及位置公差, 需执行《铆焊结构件未注尺寸公差和形位公差标准》, 完工之后, 要对切口毛刺开展打磨处理, 必要之时, 要做好下料件的标识。二、成形, 成形大致能够分成机床压弯、谅制、膜具压制、手工制作等。机床压弯（一般划分成划线压弯和数控压弯）1)、工艺内容: 依据板料厚度、种类、成形角度参照表1来确定展开长度, 挑选合理的压弯顺序, 依照对应的上下模进行划线以及压弯操作。关注膜板的正面与反面 进行批量压弯操作之际 首件得先自行检验 试压合格之后方可开展批量压制 操作流转过程当中要开展抽检 以确保质量具备稳定性。板料直角压弯展开长度修正值表, 表名为（一）, 单位是毫米, 序号, 板厚δ, 实际板厚δ, 材质, 展开长L, 外圆角R, 底槽宽, 机床型号, 1, 厚度数值为2, 实际为1.95, 材质是Q235A, 展开长L等于(A减δ加0.2)加上(B减δ加0.2), 外圆角R为4, 底槽宽是12, 机床型号是埃佛茵, 2, 厚度为3, 实际是2.75, 材质Q235A, 展开长L等于(A减δ加0.25)加上(B减δ加0.25), 外圆角R为7, 底槽宽25, 机床是埃佛茵, 3, 厚度4, 实际3.78, 材质Q235A, 展开长L等于(A减δ加0.3)加上(B减δ加0.3), 外圆角R为10, 底槽宽32, 埃佛茵机床, 4, 厚度值5, 实际4.75, 材质Q235A, 展开长L等于(A减δ减0.4)加上(B减δ减0.4), 外圆角R14, 底槽宽55, 埃佛茵机床, 5, 板厚6, 实际5.9, 材质Q235A, 展开长L等于(A减δ)加上(B减δ), 外圆角R18, 底槽宽55, 埃佛茵机床, 6, 厚度8, 实际7.5, 材质Q235A, 展开长L等于(A减δ加0.7)加上(B减δ加0.7), 外圆角R20, 底槽宽64, 江都机床，7, 厚度10, 实际9.6, 材质Q235A, 展开长L等于(A减δ加1)加上(B减δ加1), 外圆角R25, 底槽宽80, 江都机床, 8, 厚度2, 实际1.9, 展开长L等于(A减δ加0.15)加上(B减δ加0.15), 外圆角R为4, 底槽宽12, 埃佛茵机床, 9, 厚度3, 实际2.82, 展开长L等于(A减δ加0.2)加上(B减δ加0.2), 外圆角R为7, 底槽宽25, 埃佛茵机床, 10, 厚度4, 实际3.65, 展开长L等于(A减δ加0.3)加上(B减δ加0.3), 外圆角R为10, 底槽宽32, 埃佛茵机床, （序号1、2、3、8、9、10项可不考虑修正值。进行数控压弯操作之际, 需要依据成形的几何参数以及压弯的顺序来开展各种参数的设定工作, 在试压合格之后方可开展压制工作。对于未标注的尺寸以及形位公差, 要执行《铆焊结构件未注尺寸公差和形位公差标准》。滚制, 此工艺一般能够划分为筒体弧板滚制, 其工艺内容如下: 要确定展开料中性层并计算展开长, 中性层按照如下方式来确定: 当圆弧大于或者等于5倍的板厚时, 板厚的中心层就是展开料的中性层。筒体在滚制之前, 两头需开展预压操作, 依据板厚来确定滚制情况, 借助500T预压机进行压制等预压操作, 制作自制内弧或外弧样板加以调整校验曲率, 按照板厚以及材质具体情形。
