为方便后续钣金折弯而设置的钣金工艺孔, 在钣金折弯线交叉到一点的时候, 且交叉点延伸线上存在钣金材料的情况下, 需要增添钣金折弯工艺孔, 以此来避免折弯拉料。
钣金折弯工艺孔怎么确定孔的大小？
钣金工艺孔尺寸, 得依据工艺孔位置来定, 通常工艺孔开在两条棱边交叉点处时, 工艺孔是2倍板厚, 最小不得小于1.5倍钣金厚度, 厚板折弯时, 鉴于折弯圆角因素, 工艺孔还要适度加大, 如此做出的工艺孔, 折弯后, 特别是厚板, 折弯角亏料极为严重, 既不美观又不利于焊接, 此时就需要改进工艺孔制作方法。
怎么留钣金工艺孔方便加工还美观？
依随折弯边的包边情形予以确定, 思索板的厚度、折弯圆角处的避让状况进而勘定钣金工艺孔, 瞧瞧下面图里所给出的举例阐释。
钣金展开图工艺孔画法
那呈现于您眼前上图当中的, 是涉及到这样一种情况: 其钣金材料的厚度为3毫米, 且四边折弯的高度可是达到了15毫米, 它是一个呈现为正方形形状的钣金盒子。这张图所展示的乃是工艺孔进行改进之后的方案。钣金其下料的过程存在着两种运用方式及方法, 分别为数控冲下料与激光切割下料这两种途径。在数控下料的这种方式之下, 折弯工艺孔通常来讲开的一般都是圆孔, 要是开方孔或者长条孔那就会受到模具这方面的限制, 那样是不太容易去实现的。咱们所看到的这在上图现身的是3毫米的钣金件, 鉴于这样的情况所以就采用了激光切割下料这种方式。折弯工艺孔呢采用的是长条形的样式, 如此这般就成功有效地避免了折弯之后所出现的美观方面的问题。
工艺孔的尺寸究竟该如何弄清楚并确定, 工艺槽的宽度通常情况下, 我都是把它限定设置成1mm, 这样做, 它既不会对美观造成干扰和影响,同时, 也不会对钣金折弯时的变形释放产生不良作用, 深度尺寸的计算方式又是怎样的, 其计算方式为, 10毫米等于折弯高度减去3毫米的折弯系数5, 4毫米等于钣金材料的厚度加上1。

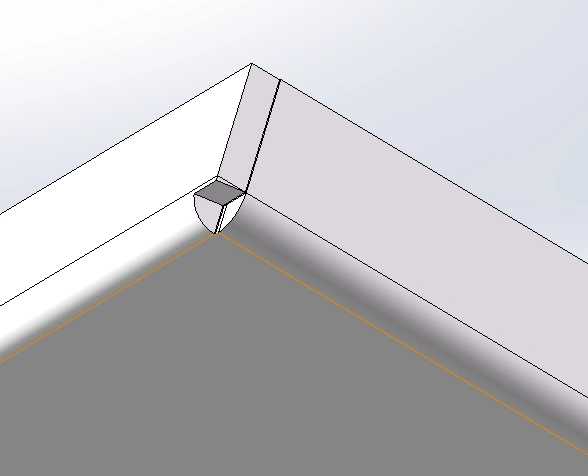

经过折弯成型的那样的钣金件, 仅有一条宽度为1毫米的窄缝。来查看三维效果图。
钣金工艺空折弯效果图
经由此种方式制作而成的工艺孔, 在完成折弯之后, 折弯角的部位处理起来颇为便利。大体上来讲, 根本不需要填充焊料就能够将其焊接妥善。
钣金折弯工艺孔的作用：
从上图能够看出来, 为何要开工艺孔呢, 折弯工艺孔通常用于包边折弯的钣金件之上, 不是包边折弯的, 虽说能够不用开工艺孔, 然而那样边角位置会缺少材料厚度, 焊接时需要填料, 容易引发焊接变形, 当有包边情形时, 折弯工艺孔能够使被包边妥善地折弯到位, 而不会出现折弯拉料的状况。
为什么避免折弯拉料？
其害处在于, 折弯拉料有如下情况, 首先, 它会影响折弯尺寸, 在拉料进程当中, 因要强行撕开钣金厚度, 所以需要很大的力, 而力的方向并不确定, 这会致使工件发生移动, 进而造成尺寸出现位移。
2.折弯模具是容易损坏的, 就像前面讲过的那样, 在尖角的地方, 会存在很大的力, 这个力, 是会超过模具能够承受的能力的, 进而就会造成崩角这种情况, 最终导致折弯模具出现损坏的现象。
