钣金折弯圆弧展开精准计算！

“ ”

当钣金件折弯处的大圆弧也就是R角极大时, 其展开长度得运用中性层计算方法, 那圆弧大到何种程度能够用中性层计算呢, 这里讲述一个比例关系, 要是R/T大于或者等于6.5时, 圆弧的展开便能够用中性层计算了, 其他情形不适用。

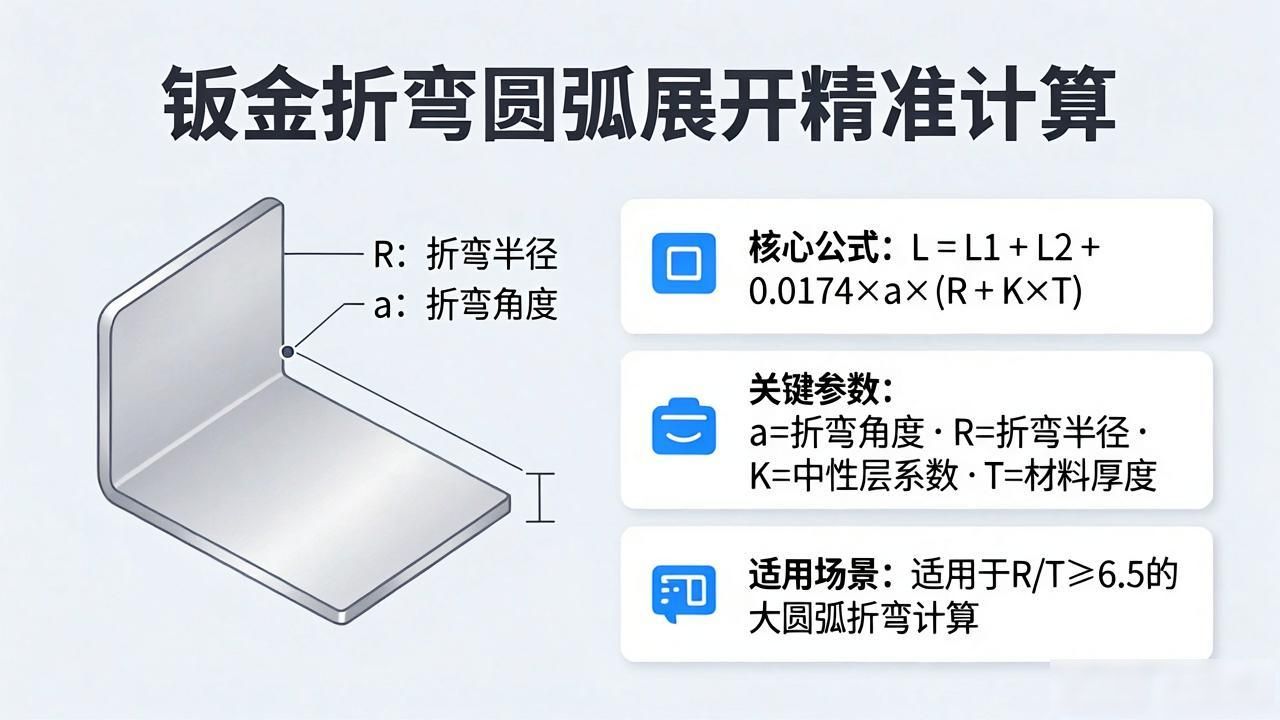

举例，如何计算圆弧展开长度,看下图：

图中L1和L2为钣金直边长度，不包含材料厚度t和R圆角。

a是角度，R是折弯半径，K是中性层系数，L为展开长度。

列公式：展开长度=L1+L2+1.57*(R+0.5T)

L=100+100+1.57*(10+0.5*1.5)

L=216.8775

因为我们将π简化成了1.57, 所以计算与软件计算存在轻微误差, 而这一点是可以忽略不计的。

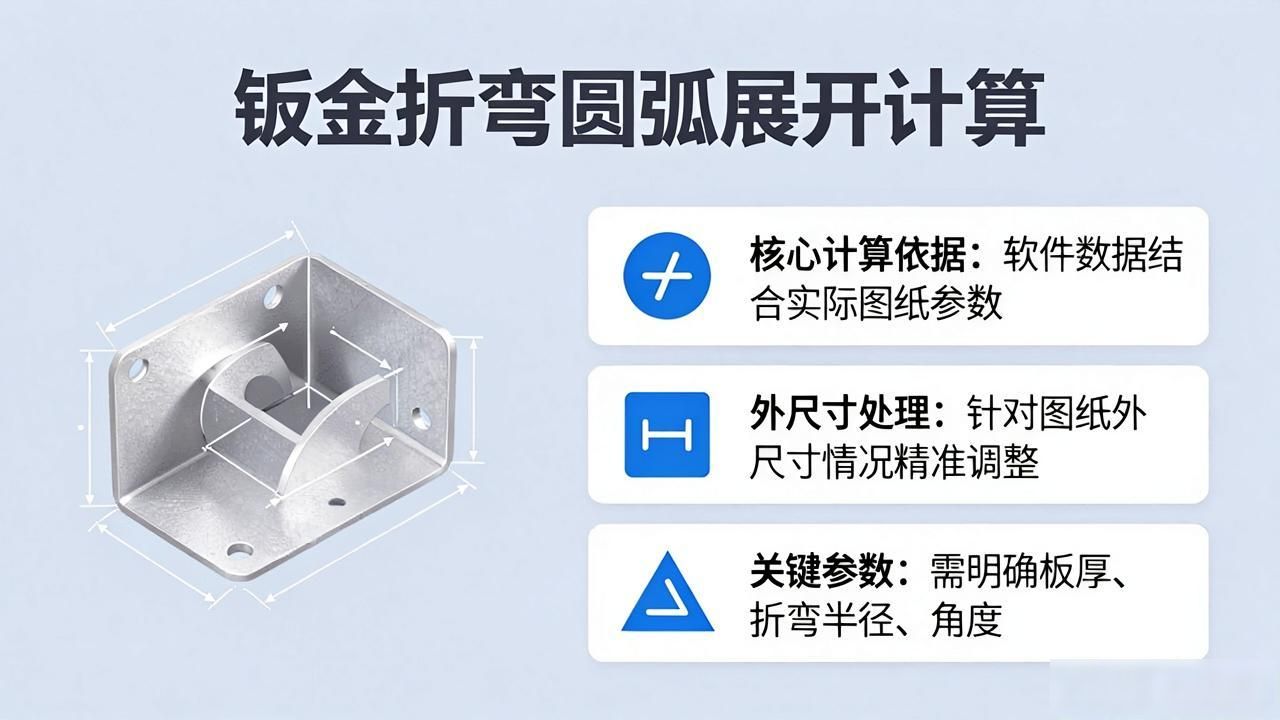

上面是依据软件所给的数据来开展计算的, 实际上我们的图纸存在有时会是外尺寸的情况, 像下面所展示的图这样。

这时我们就要把公式增加一些内容：

L等于, 一百减去十五再减去一点五的结果, 加上, 一百减去十五再减去一点五的结果, 加上, 一点五七乘以, 十加上零点五乘以一点五的结果。

L=183.8775

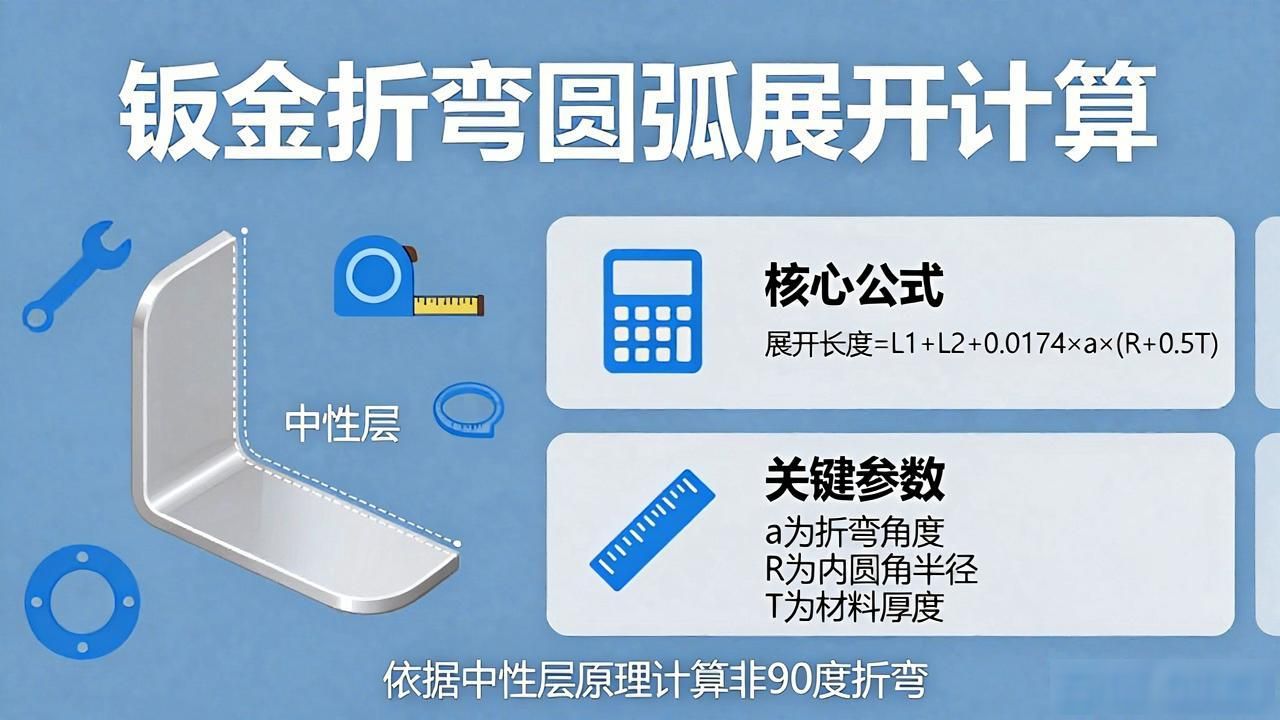

针对并非九十度圆弧所作的折弯展开长度而言, 同样能够依据中性层予以计算, 其公式如下:

展开长度=L1+L2+0.0174*a*(R+0.5T)

公式中a为图中的角度。
