身为主流三维设计软件哪, 它那钣金模块在功能方面可是相当强大, 去掌握住法兰特征, 还有折弯技巧, 以及成形工具跟那个编辑方法, 如此这般能够大大的提升钣金件设计效率。而在本文当中, 是结合着钣金设计案例的, 从基础阶段一直到进阶阶段, 紧接着会同文末有着详细说明的PPT一起去全方位给做出介绍, 介绍的是钣金设计要点。

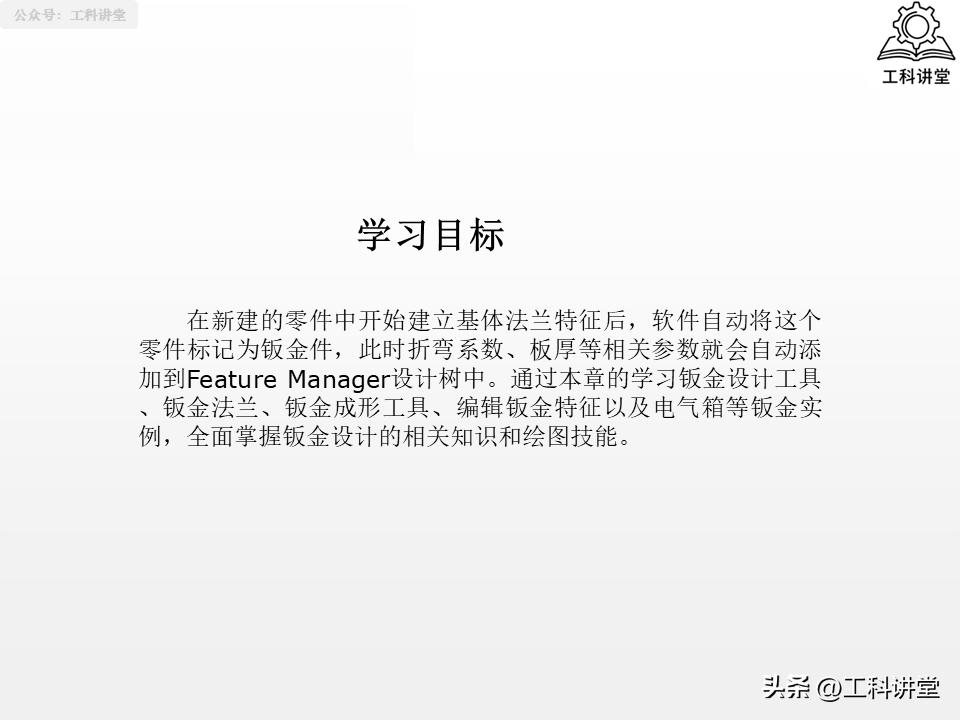

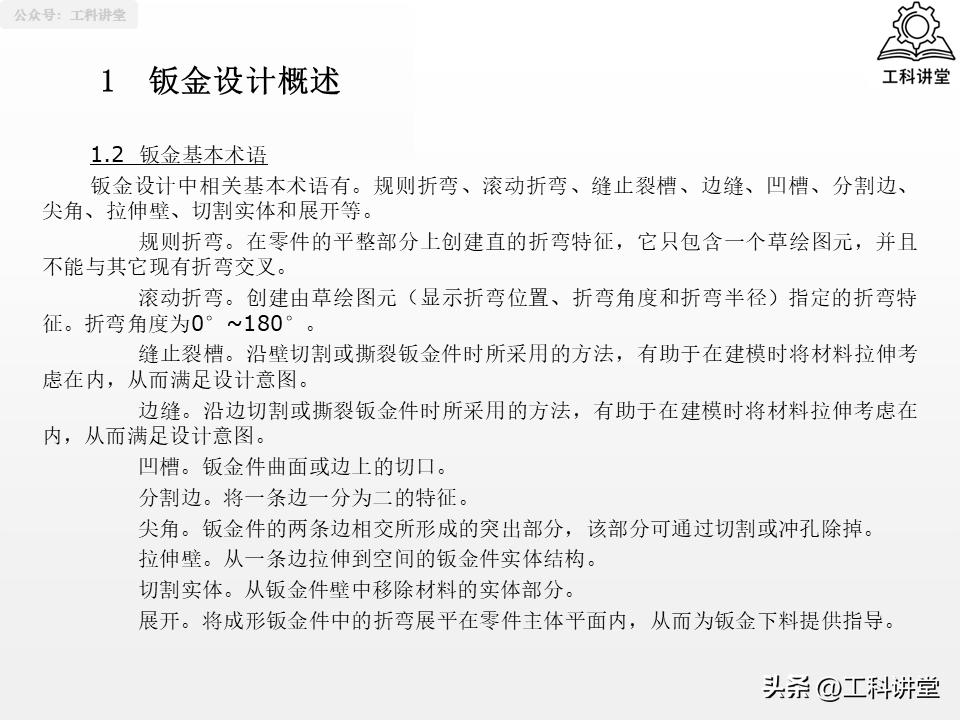

一、钣金设计基础认知
1.1 两种核心设计方法
钣金设计有两种主流思路，可根据零件复杂度灵活选择。

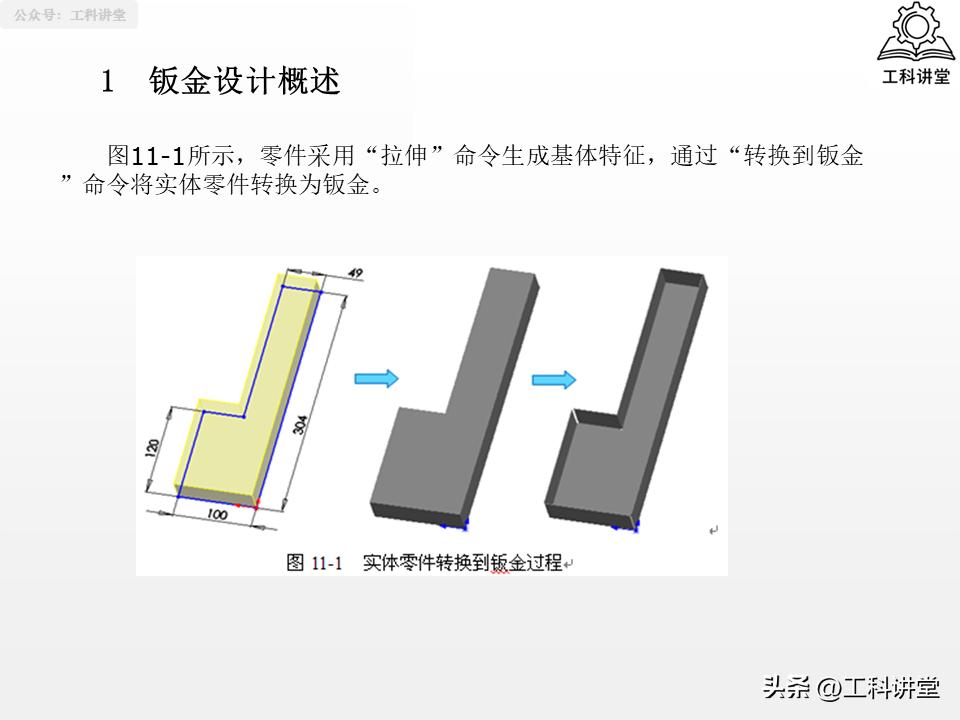

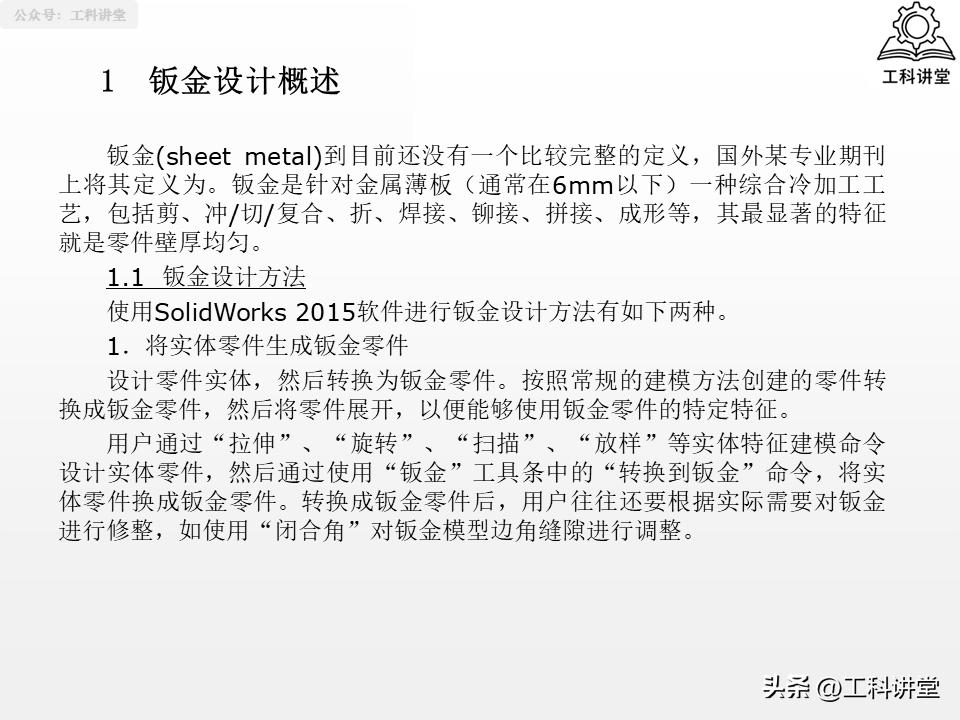

进行实体转钣金操作呢, 首先要借助拉伸、旋转等实体命令来开展建模工作, 接着运用“转换到钣金”这一功能, 然后选定固定面, 再去设置厚度以及折弯半径, 这种方式适用于结构复杂的零件。

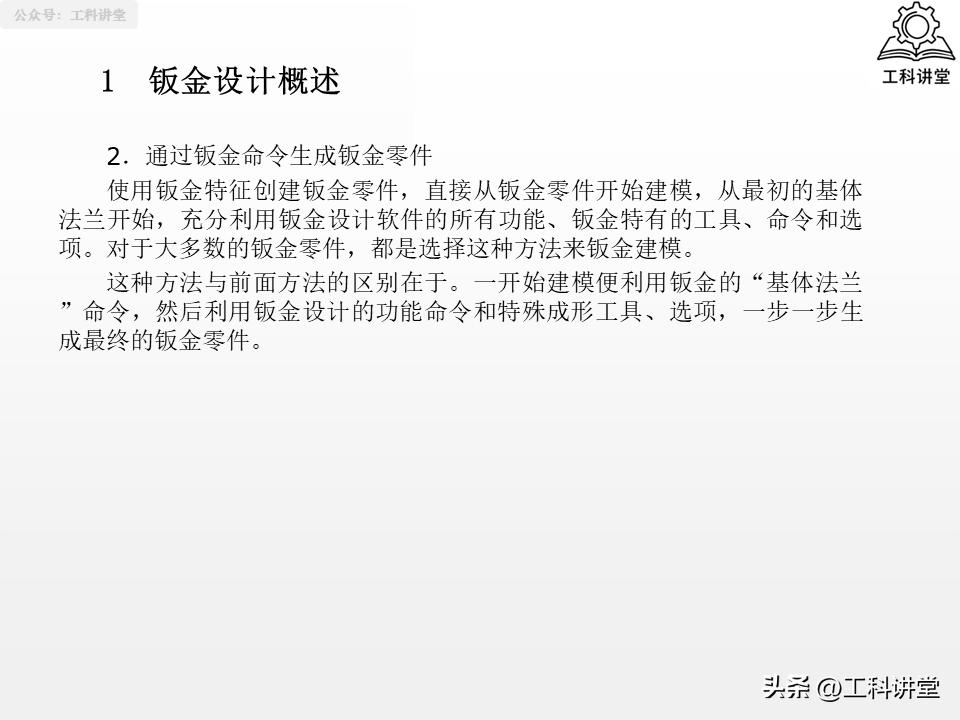

进行直接钣金建模, 起始于 “基体法兰”, 配合边线法兰、斜接法兰此类专属命令, 这乃是常规钣金件的首要选择方式, 其建模进程更契合钣金加工的逻辑。
1.2 常用材料与加工设备

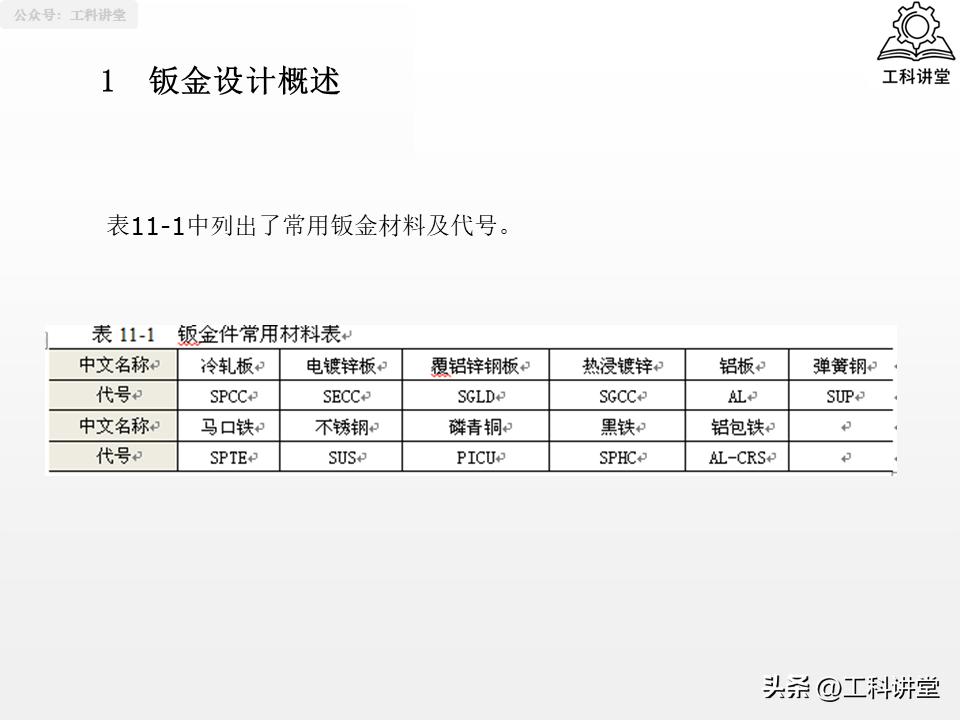

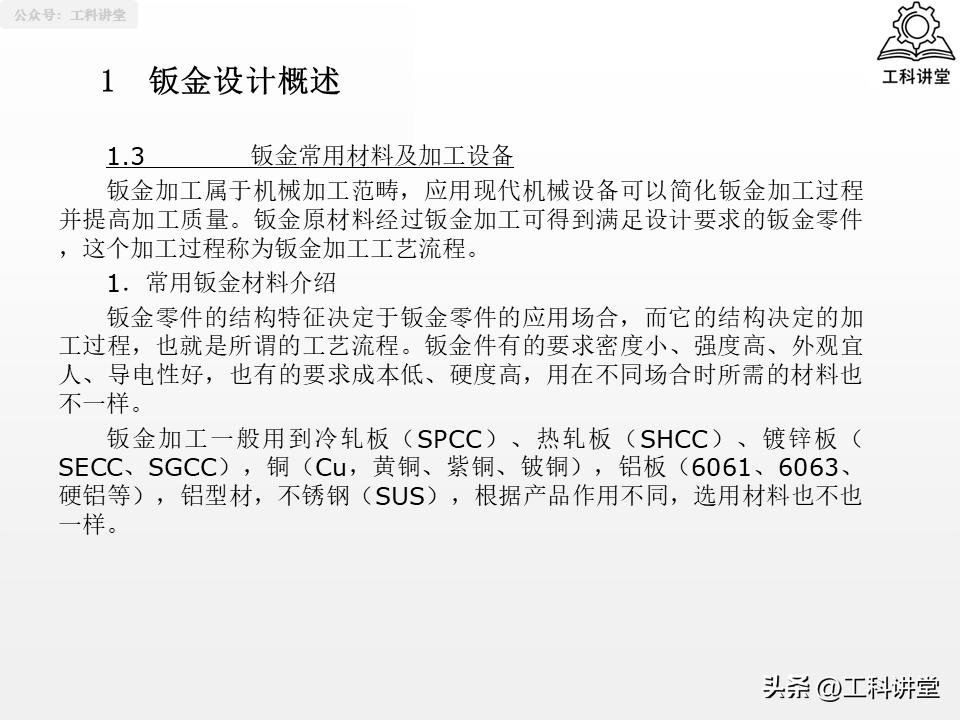

常用材料有, 冷轧板也就是SPCC, 还有镀锌板即SECC/SGCC, 铝板是6061/6063, 以及不锈钢也就是SUS等, 要依据零件的强度, 其导电性, 再按照成本要求来做选择。

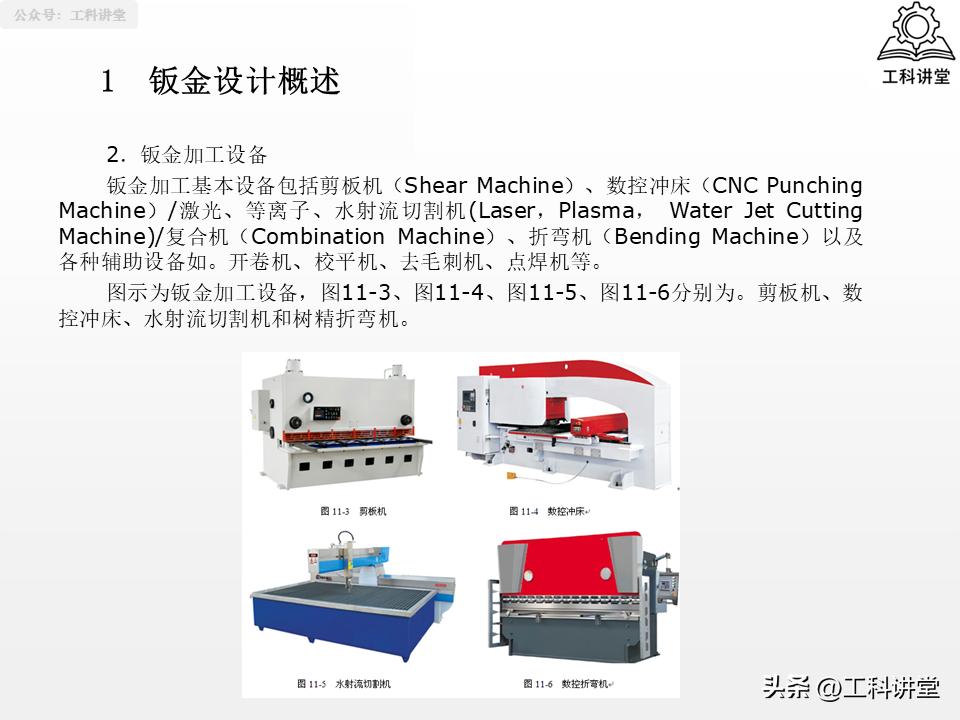

用于加工的设备有, 负责下料的剪板机, 用于精准切割的数控冲床, 用于完成精准切割的激光切割机, 实现折弯成形的是折弯机, 还有作为辅助设备的去毛刺机, 作为辅助设备的点焊机等, 这些共同构成了钣金加工流水线。
1.3 标准设计流程

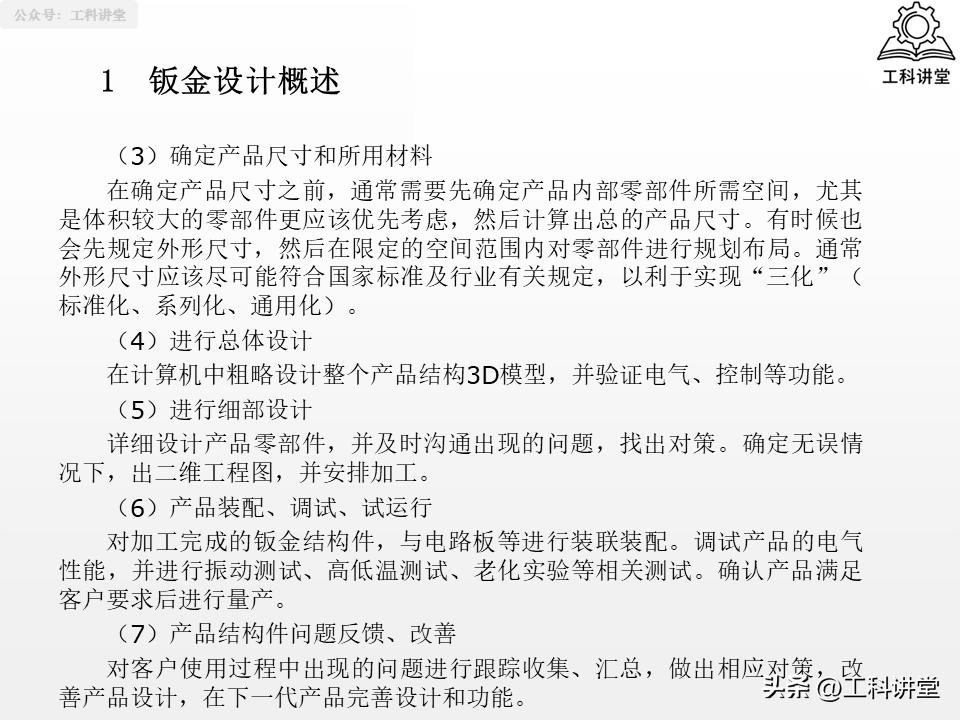

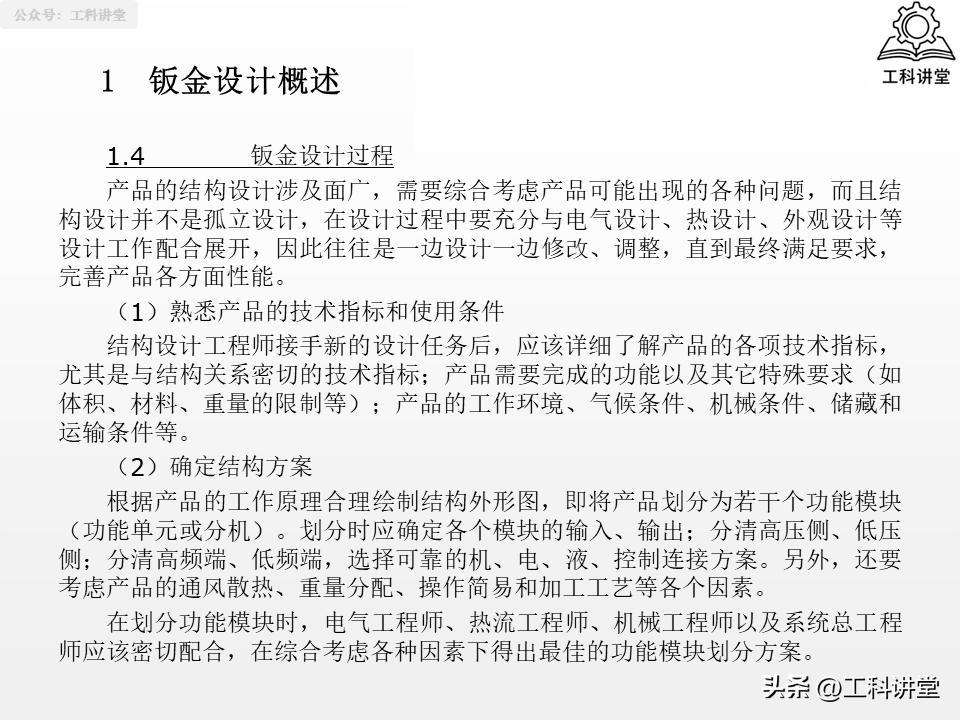

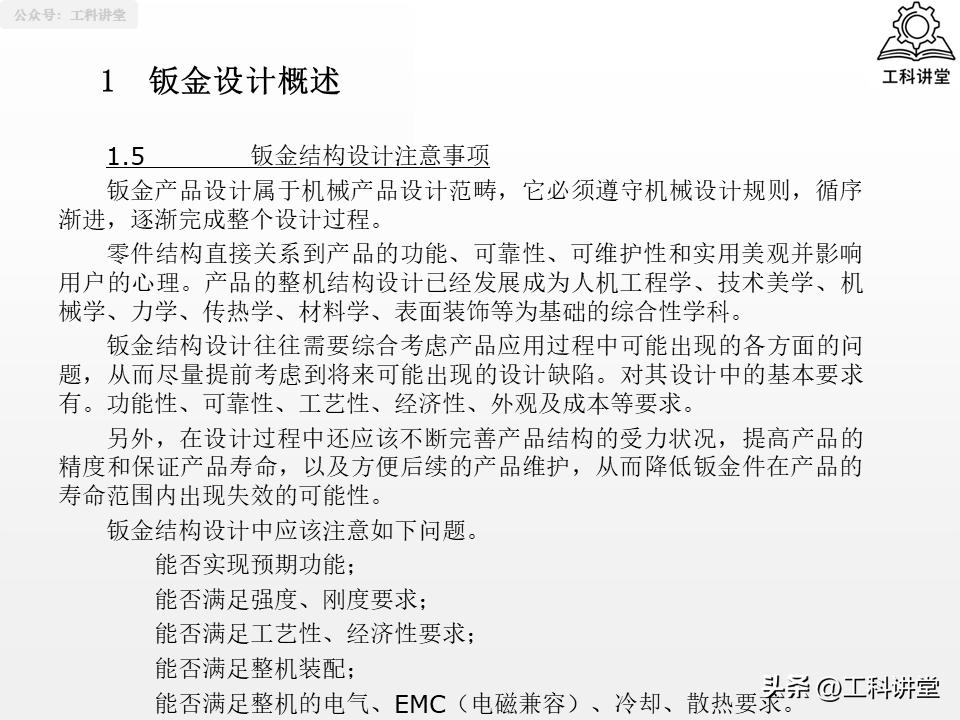

设计钣金件可不是能独自孤立开展的工作, 得依照标准化的流程走喔: 先去熟悉产品的技术指标, 接着确定结构方面的方案, 然后选定适合的材料以及尺寸, 再完成 3D 建模还有细节设计, 之后进行装配调试, 最后收集反馈来优化设计, 而且每个环节都得把电气、散热、装配等方面的需求考虑进去。
二、 钣金核心工具启用
想要高效设计，第一步是调出钣金工具栏，有两种简单方法：

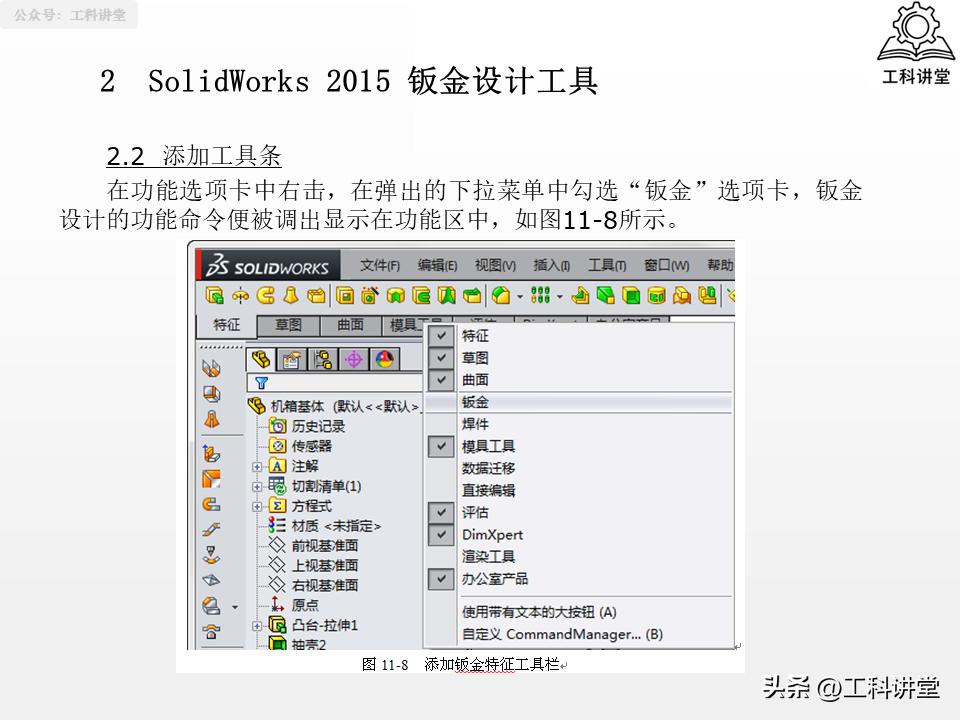

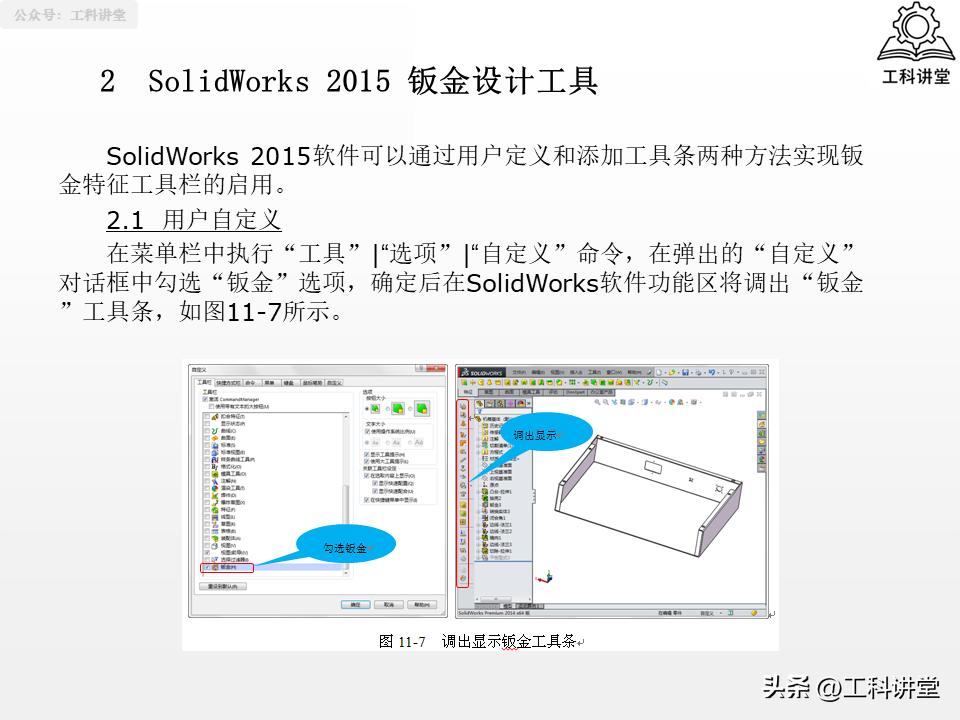

执行这样的操作, 即 “工具→选项→自定义” 这个命令, 勾选 “钣金” 这个选项, 之后工具栏会自动显示在功能区, 这属于自定义设置。
在功能选项卡之中, 寻找空白的地方, 然后进行右击操作, 接着勾选名为“钣金”的选项卡, 通过这样的方式就能成功调出任何钣金设计命令, 包括全部的钣金设计命令。
三、钣金法兰特征详解

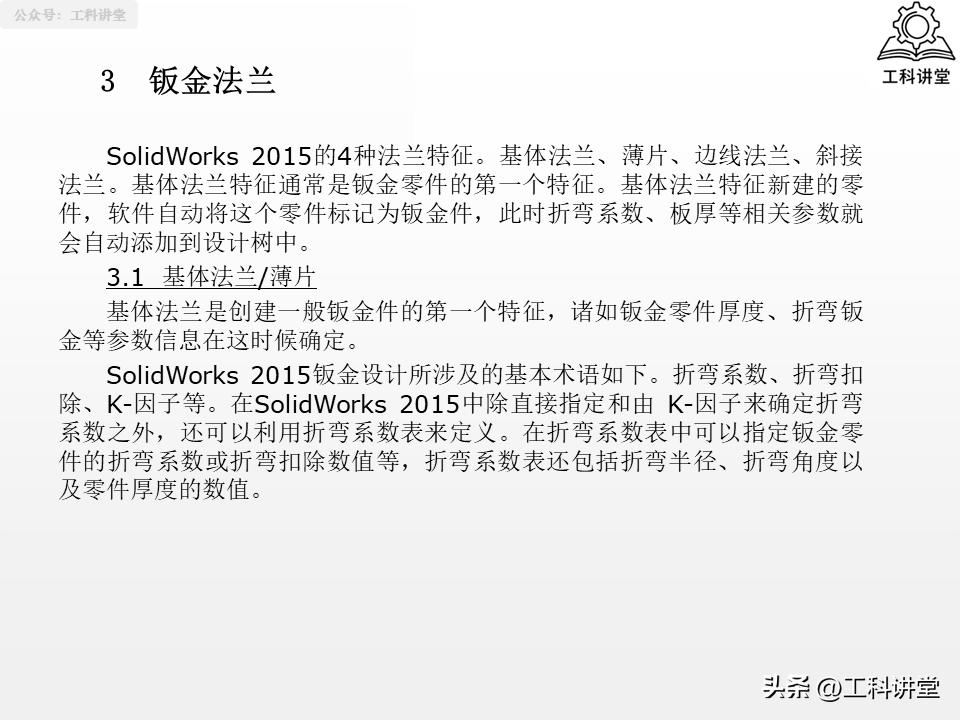

法兰属于钣金件的基础特征, 它含有4种核心的法兰类型, 只要掌握这些, 就能够搭建起钣金件的主体结构。

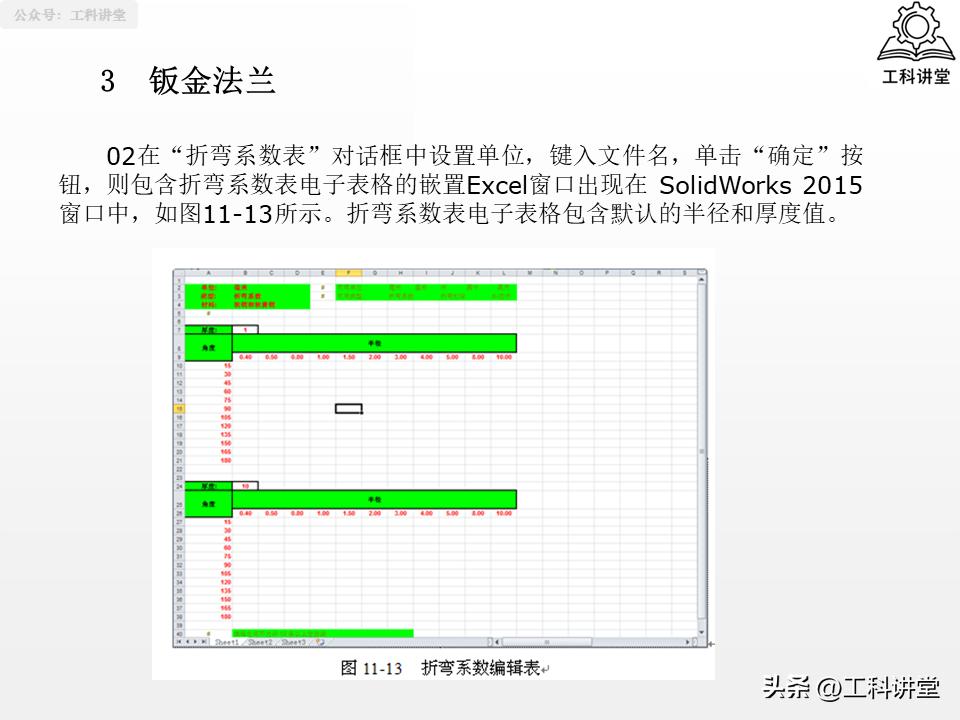

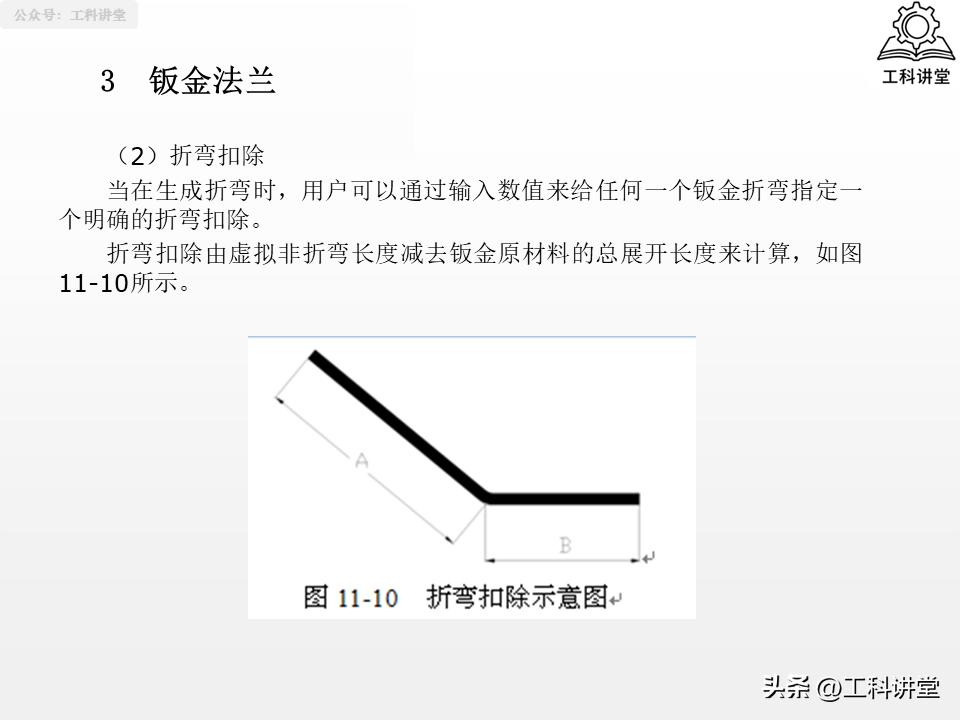

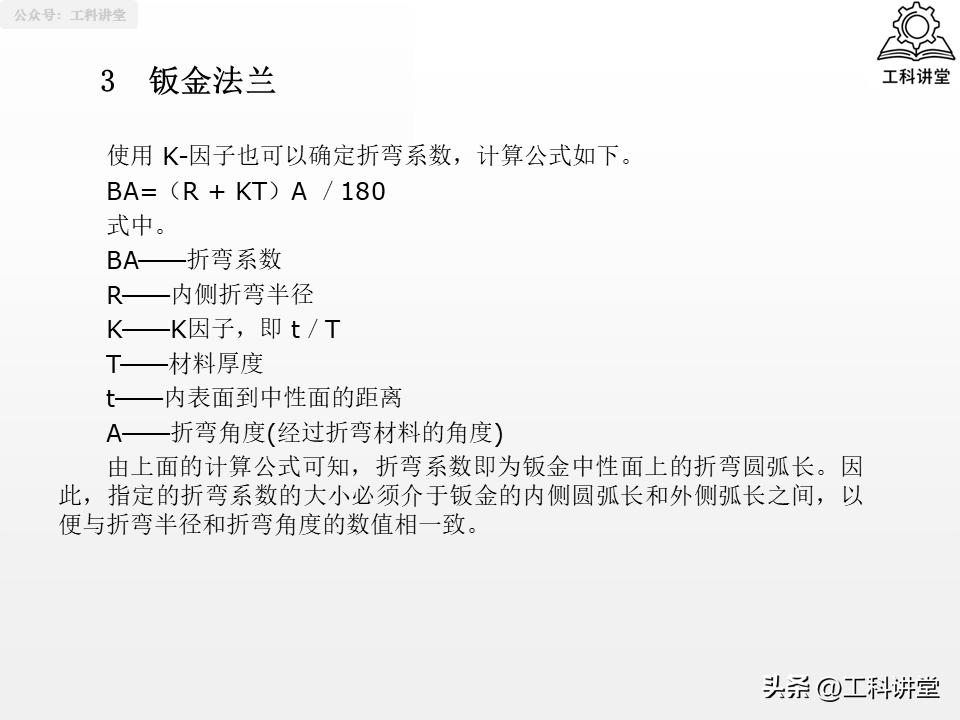

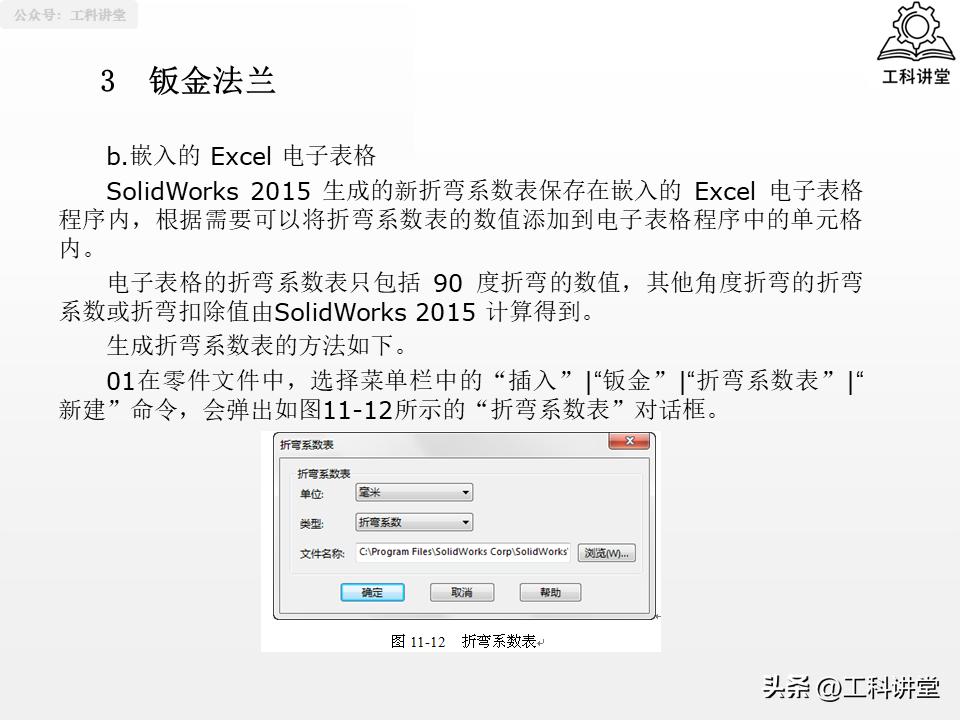

3.1 基体法兰

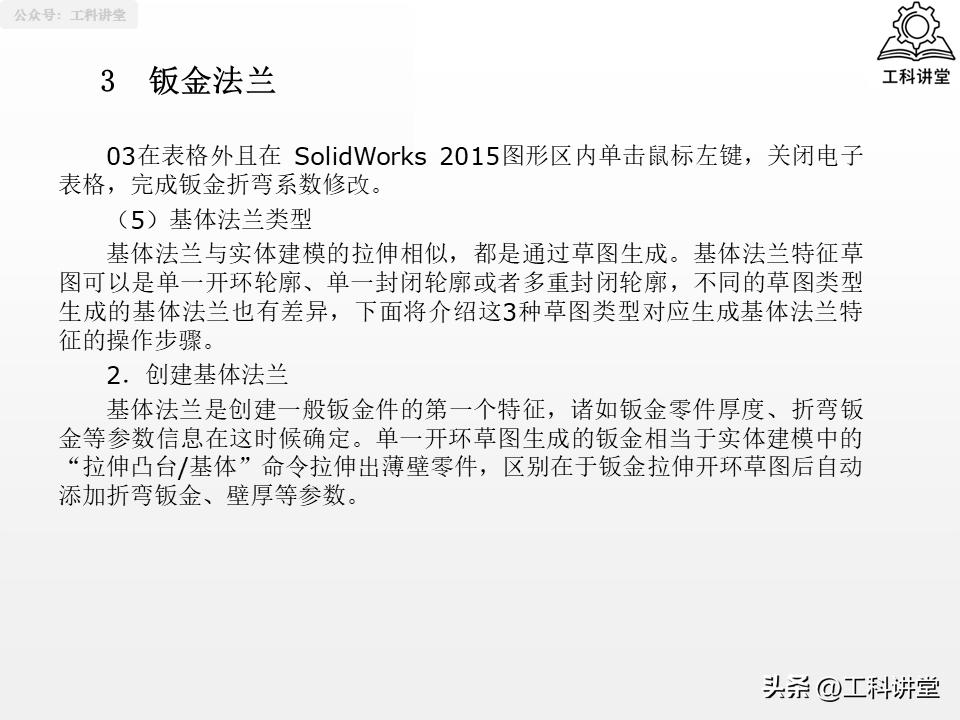

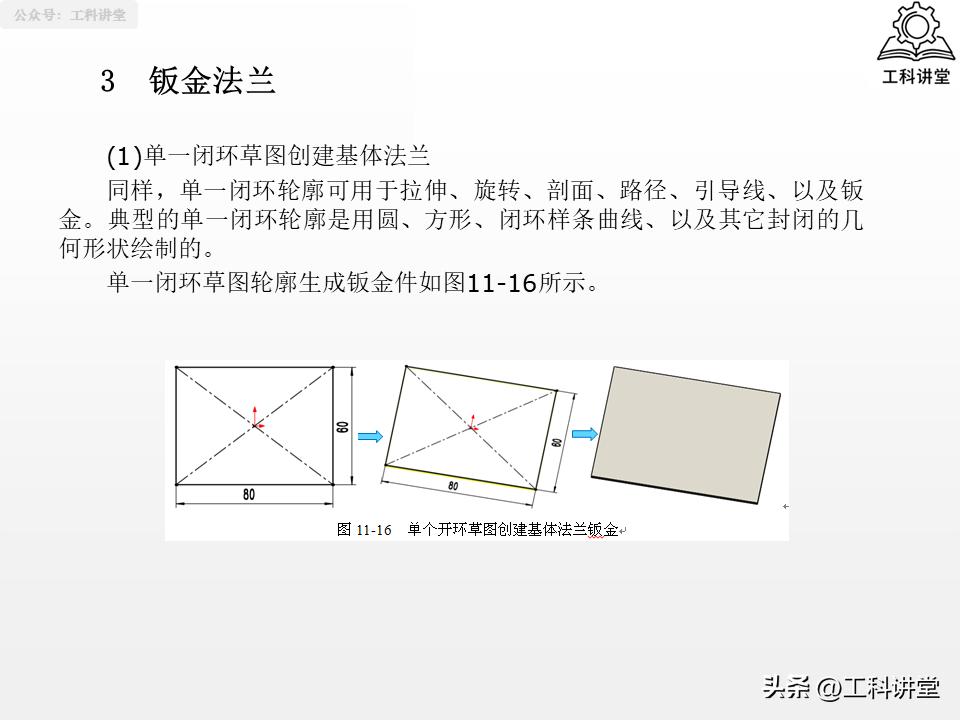

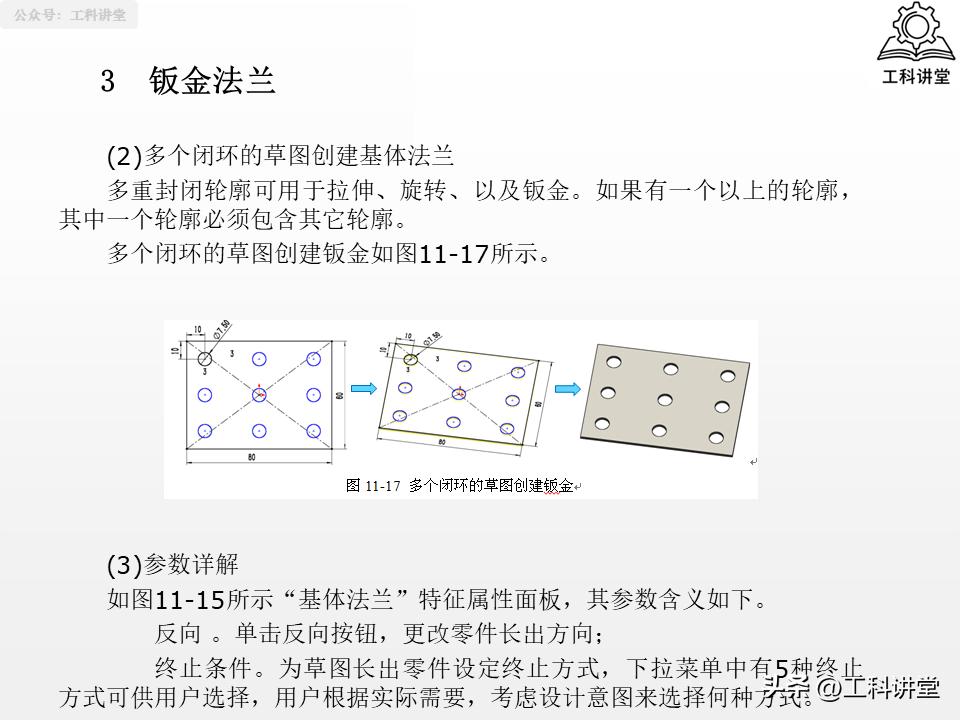

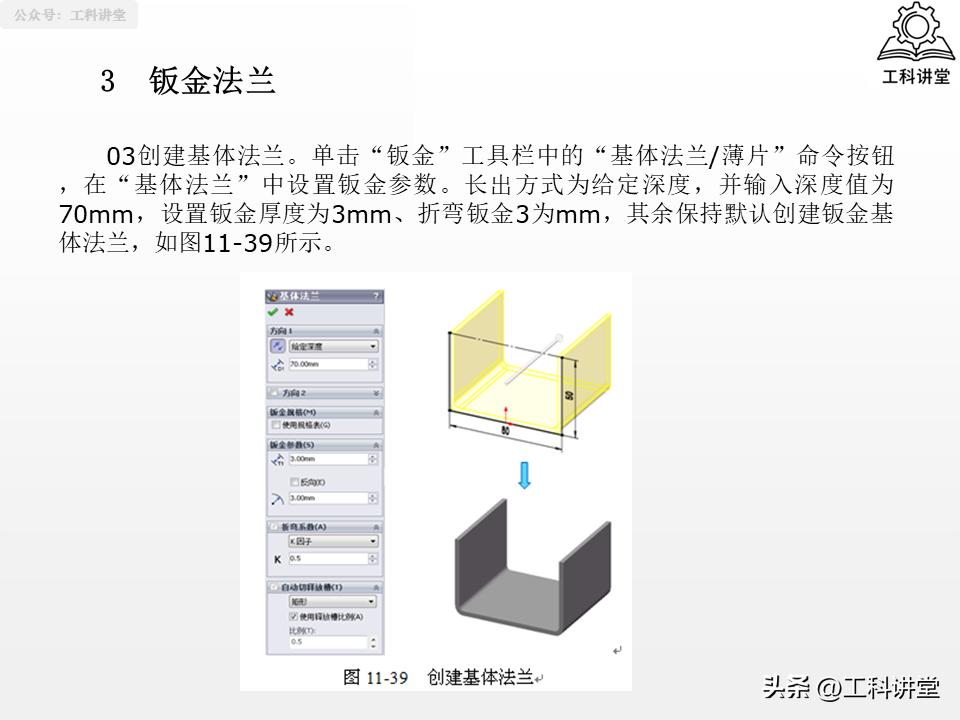

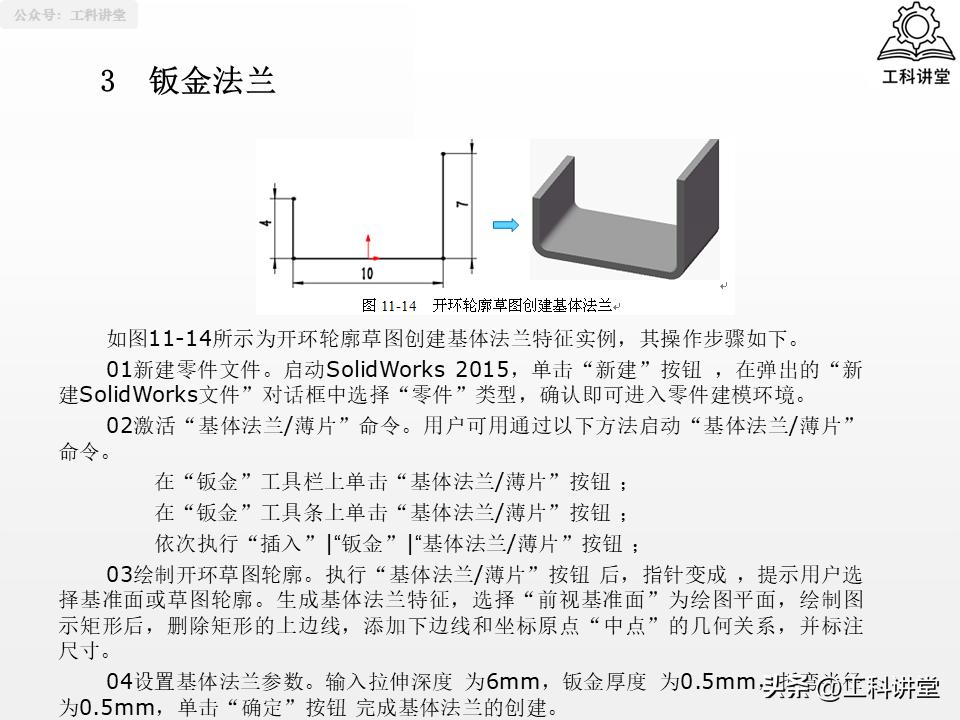

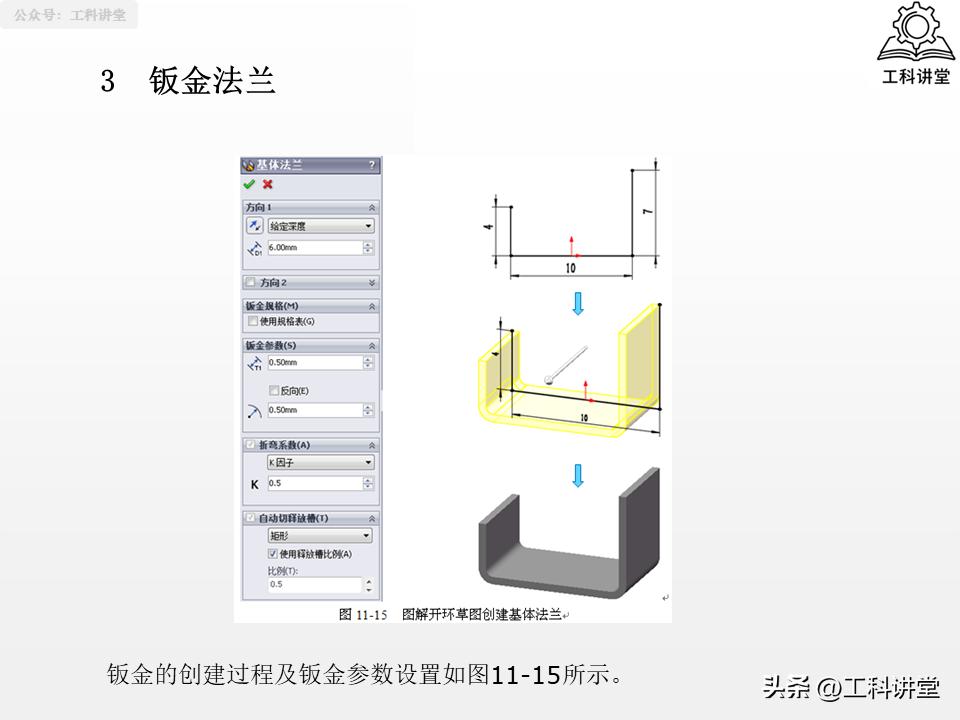

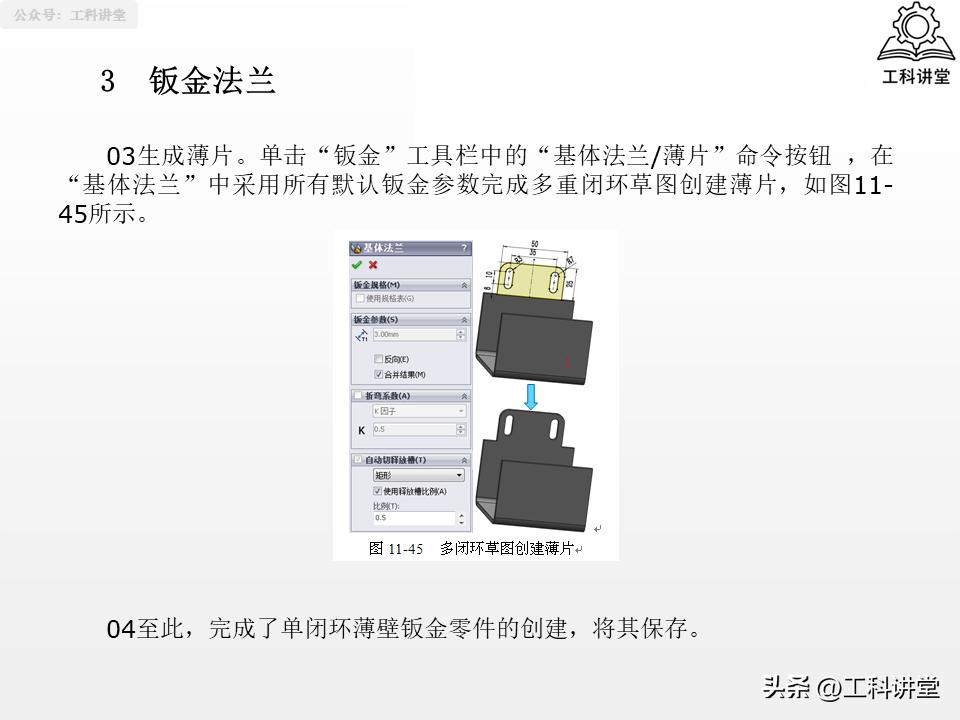

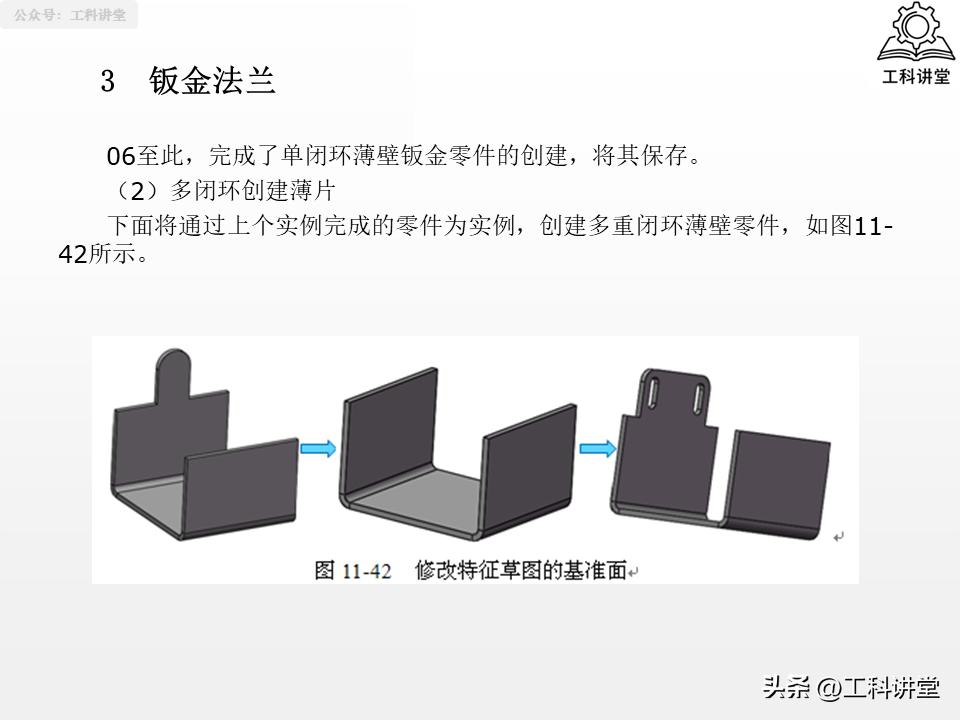

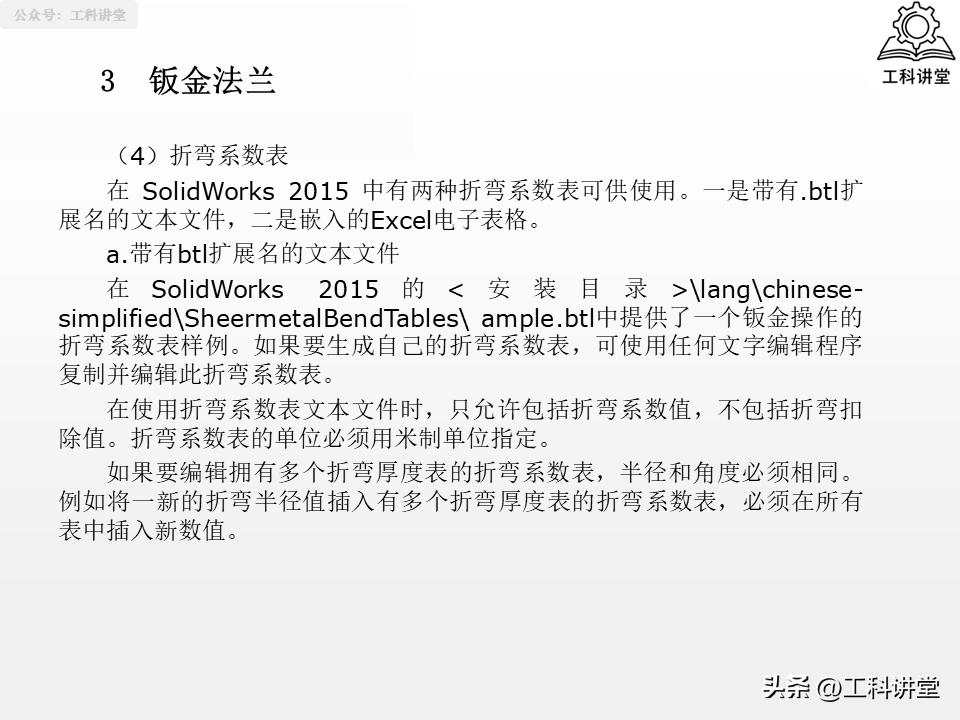

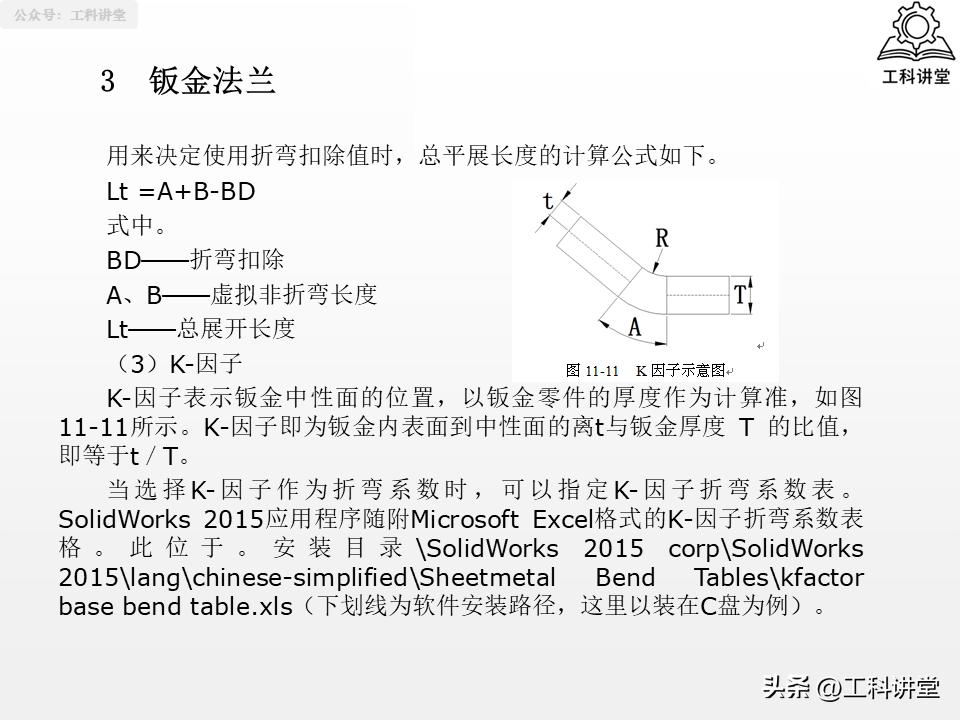

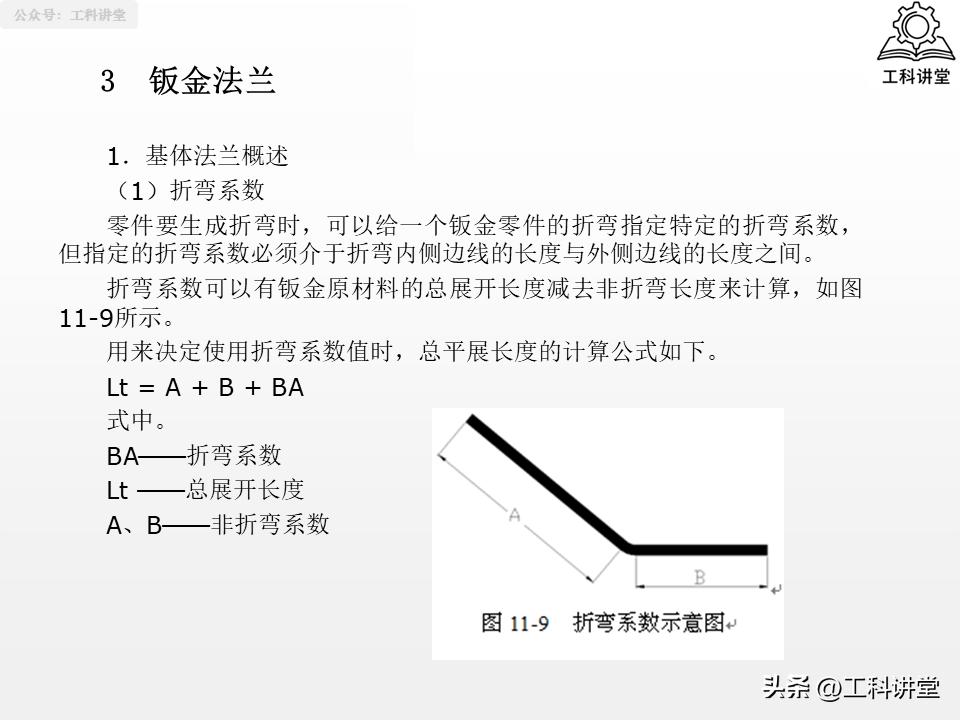

基体法兰作为钣金件的最先出现的特征, 是用来明确板材厚度、折弯半径等关键参数的, 其草图具备三种类型, 分别是单一开环、单一闭环、多重闭环, 不同的草图会对应不一样的基体形状, 像开环草图能够直接拉伸出薄壁结构。

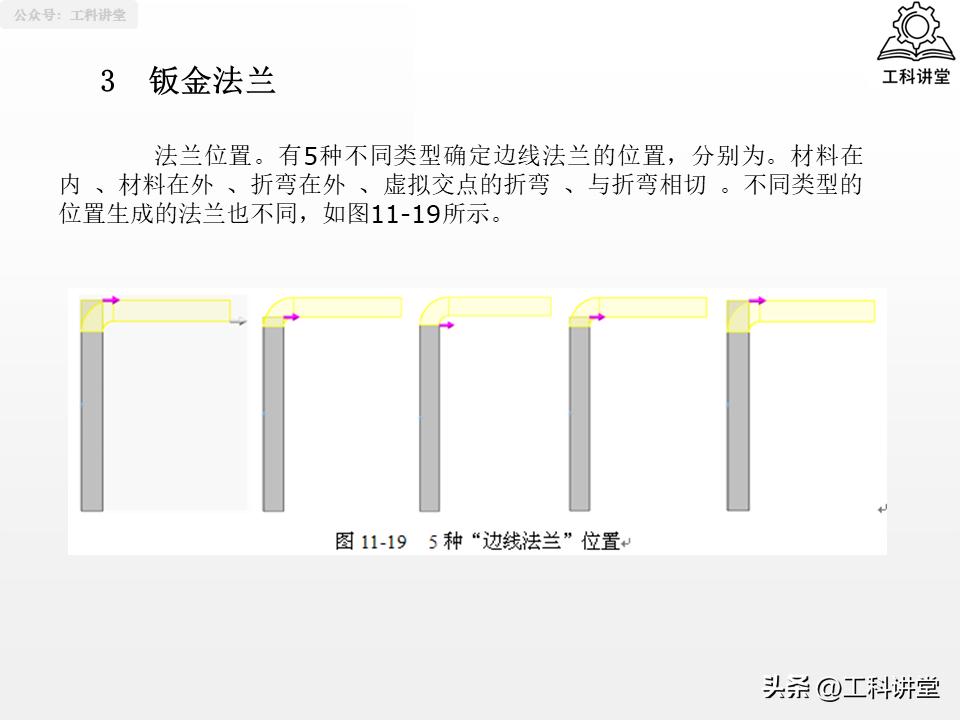

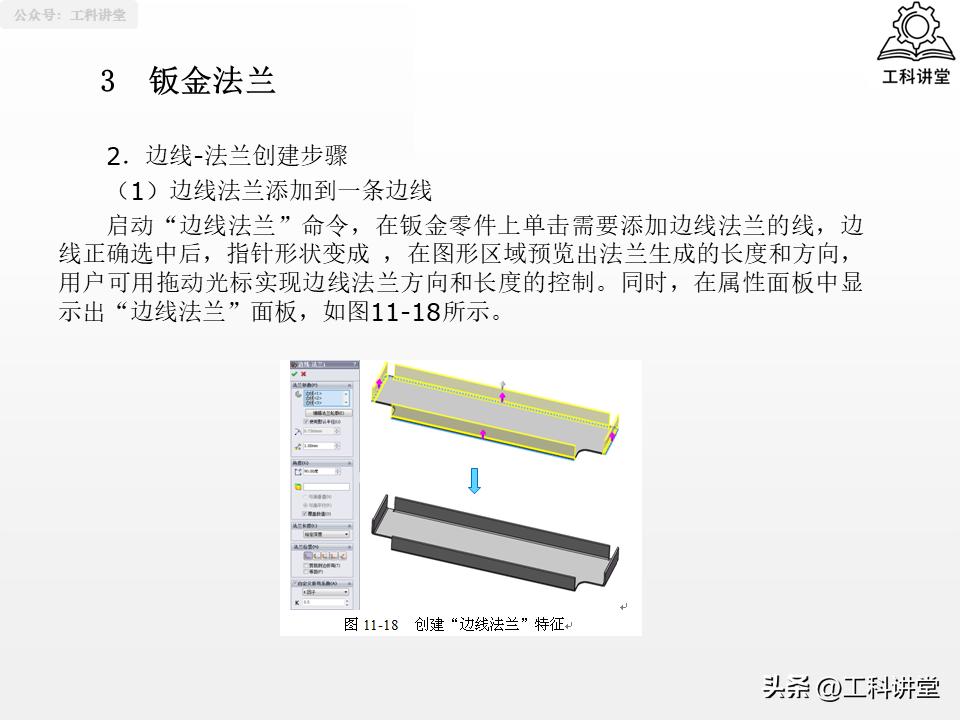

3.2 边线法兰

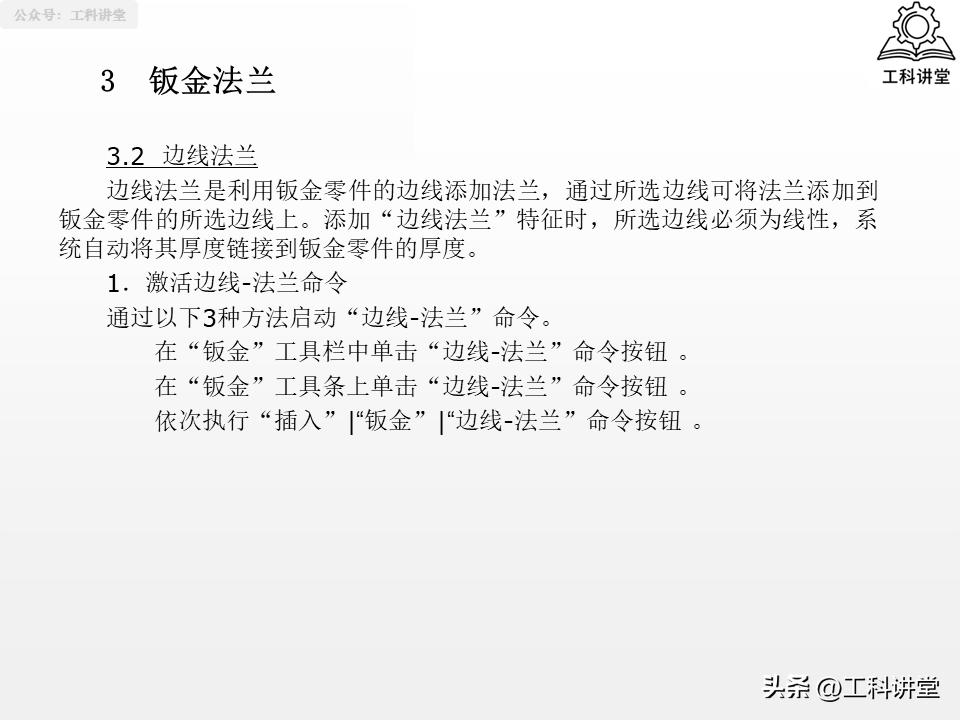

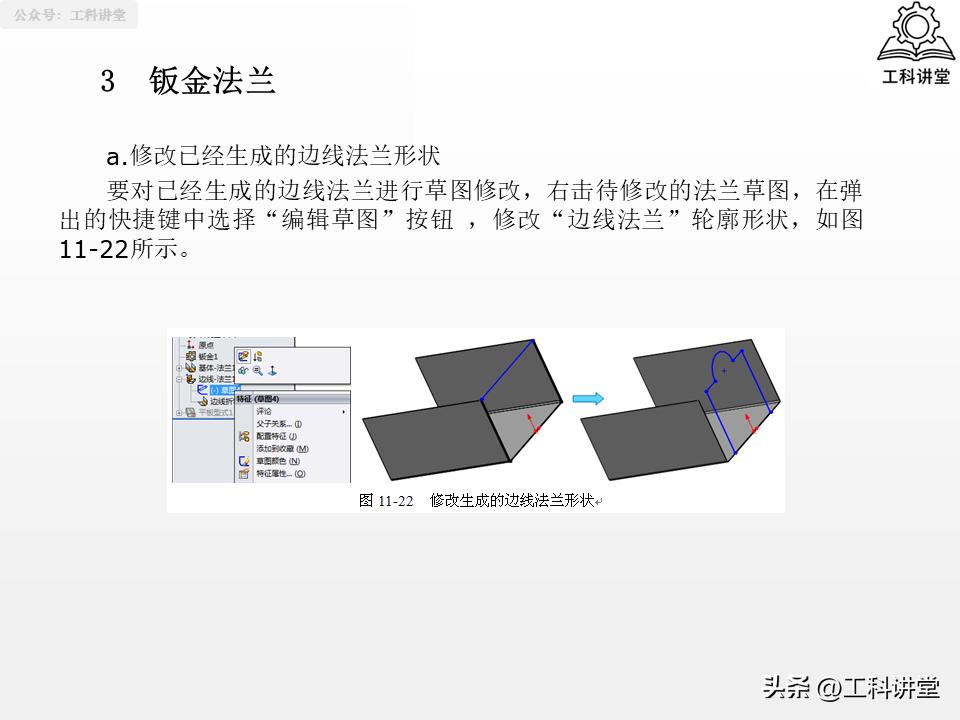

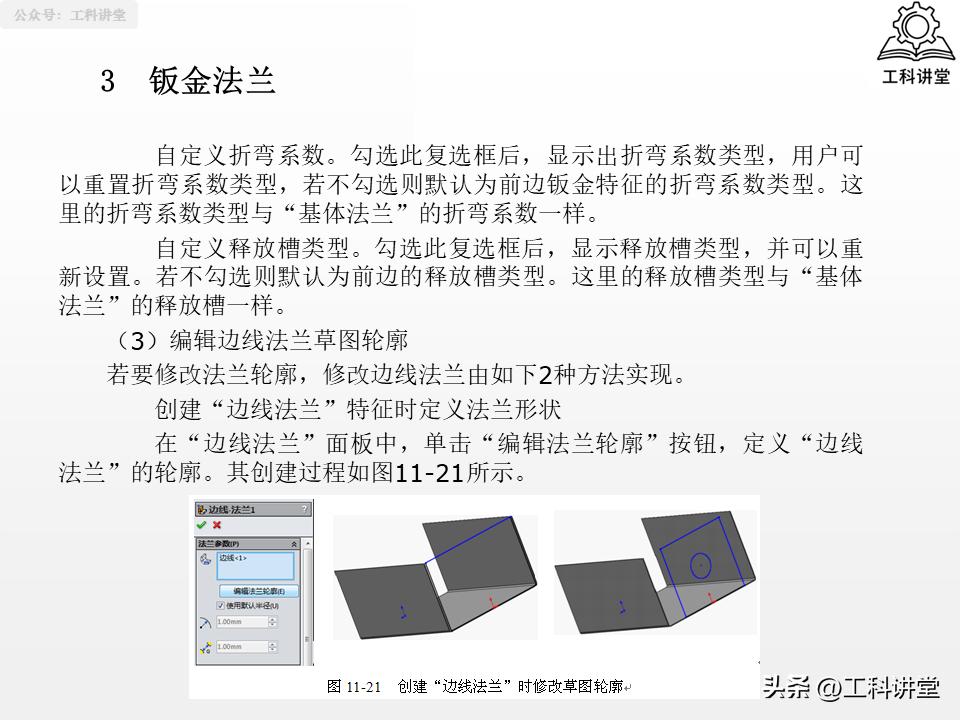

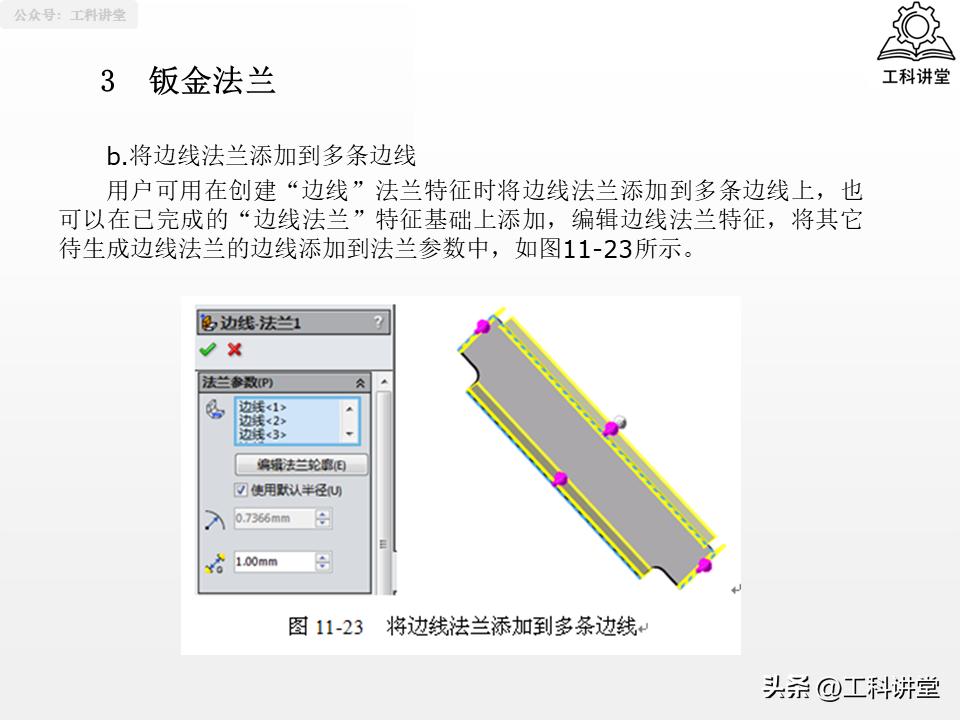

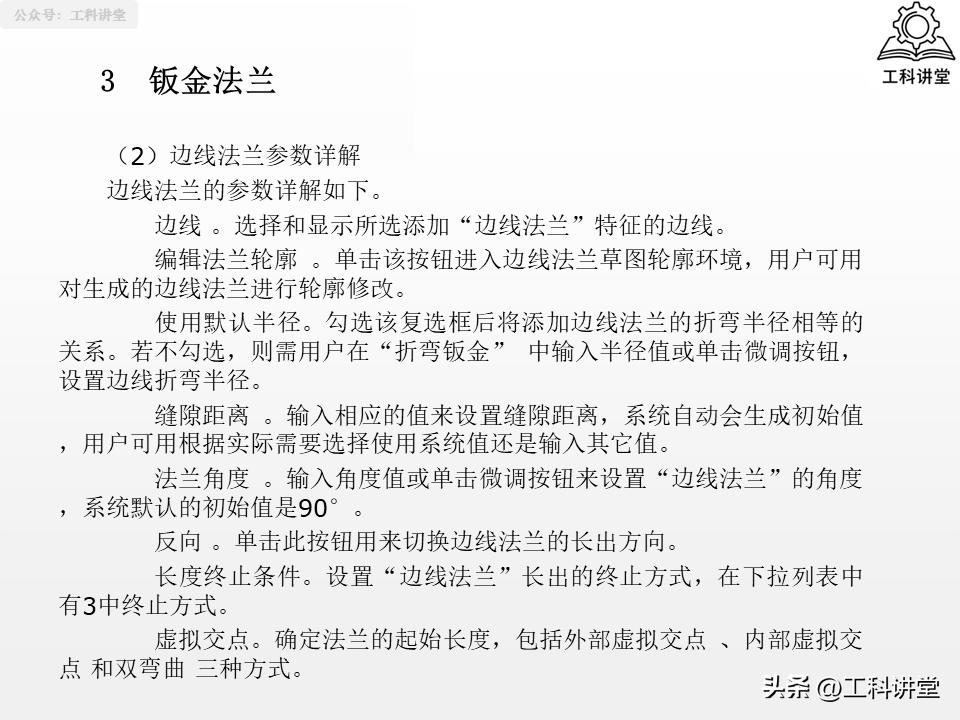

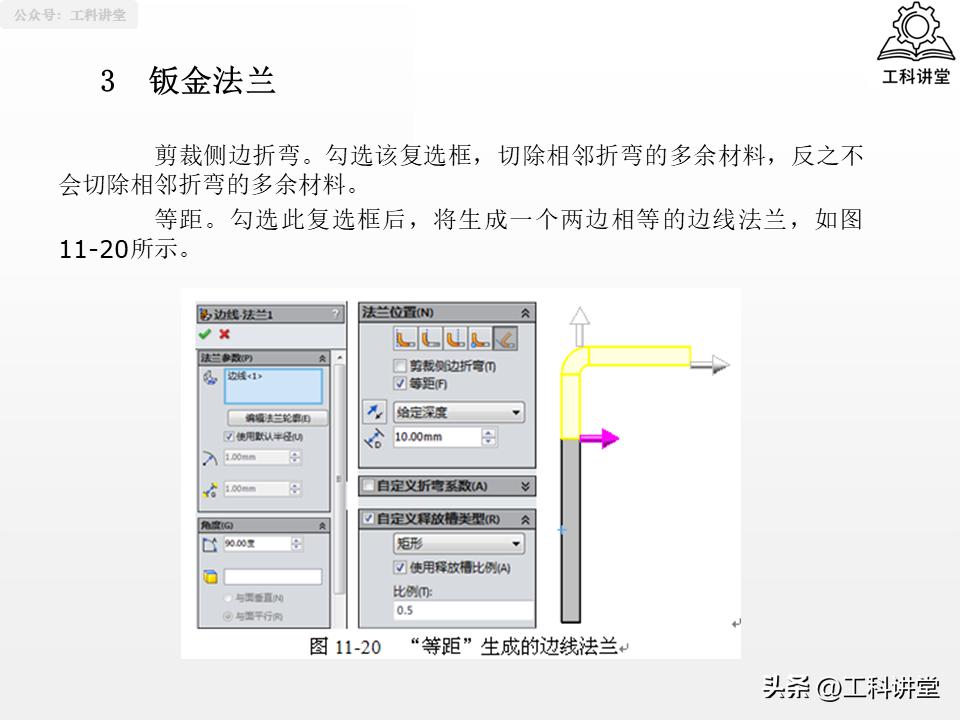

折弯边是在所存钣金有边地方附上添加边儿, 指定选择地方应该系那直杠儿。设计期间能够调节折边角度、长度跟位置, 并且还能够借由 “编辑折边轮廓” 改变样子, 但得符合多样的配伍要求。
3.3 斜接法兰

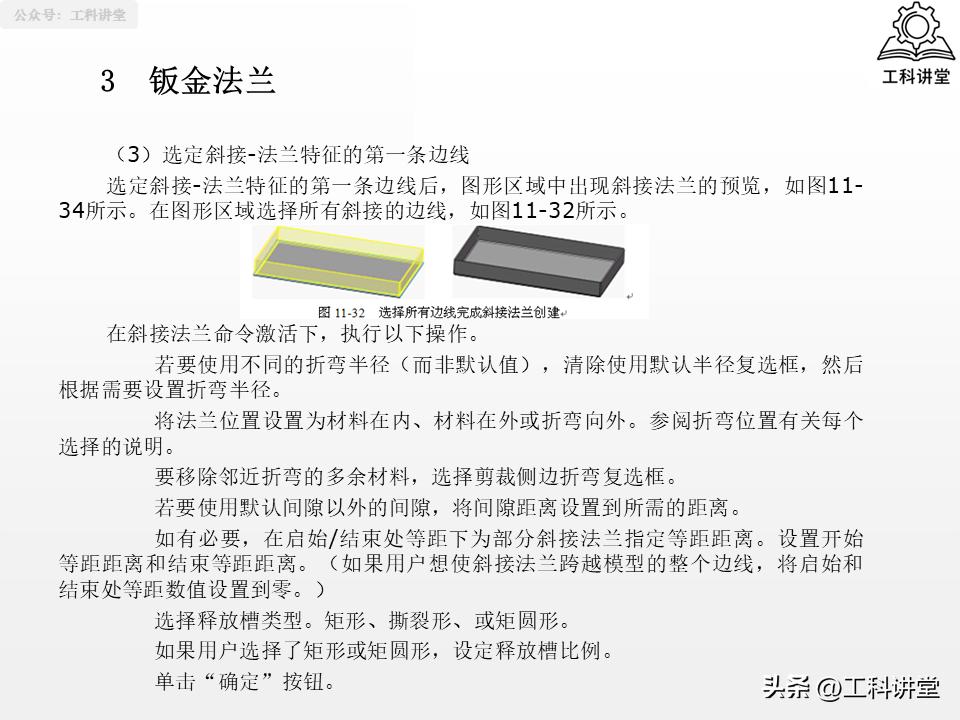

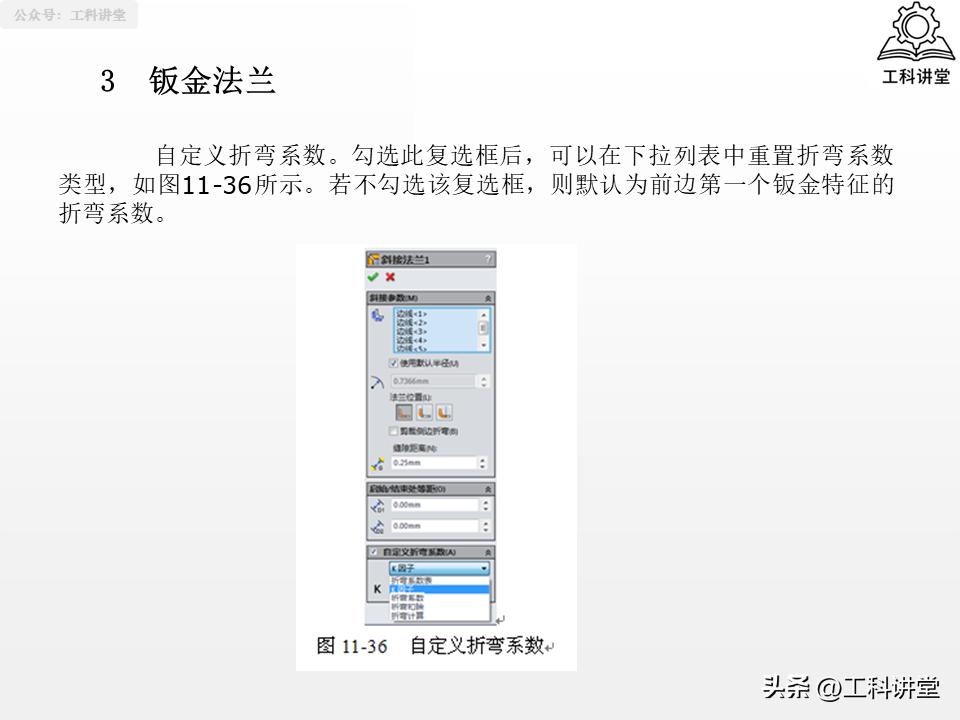

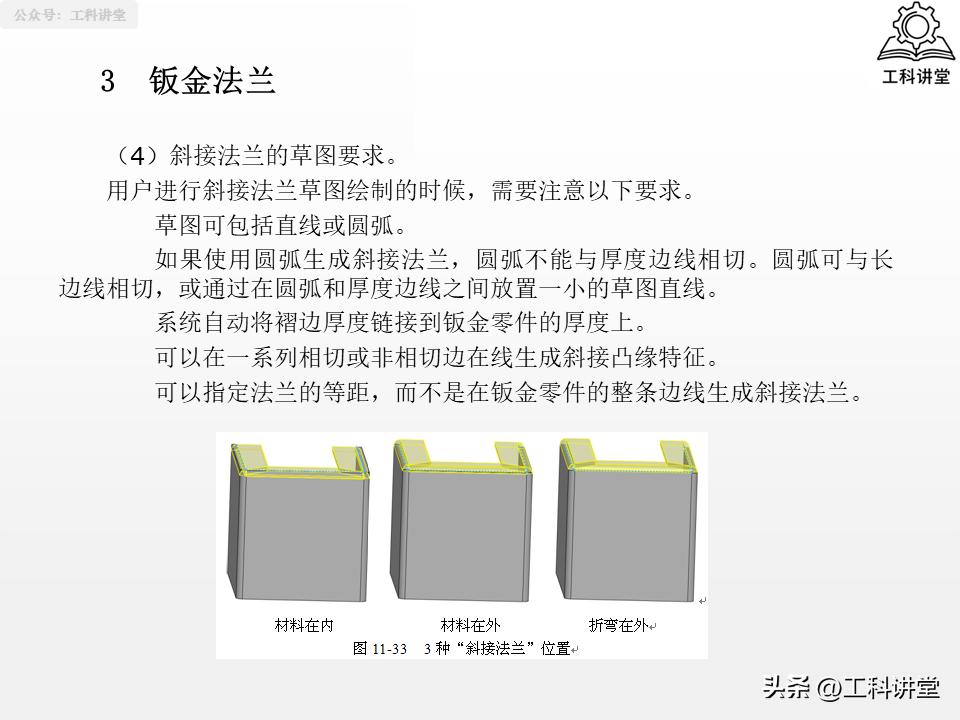

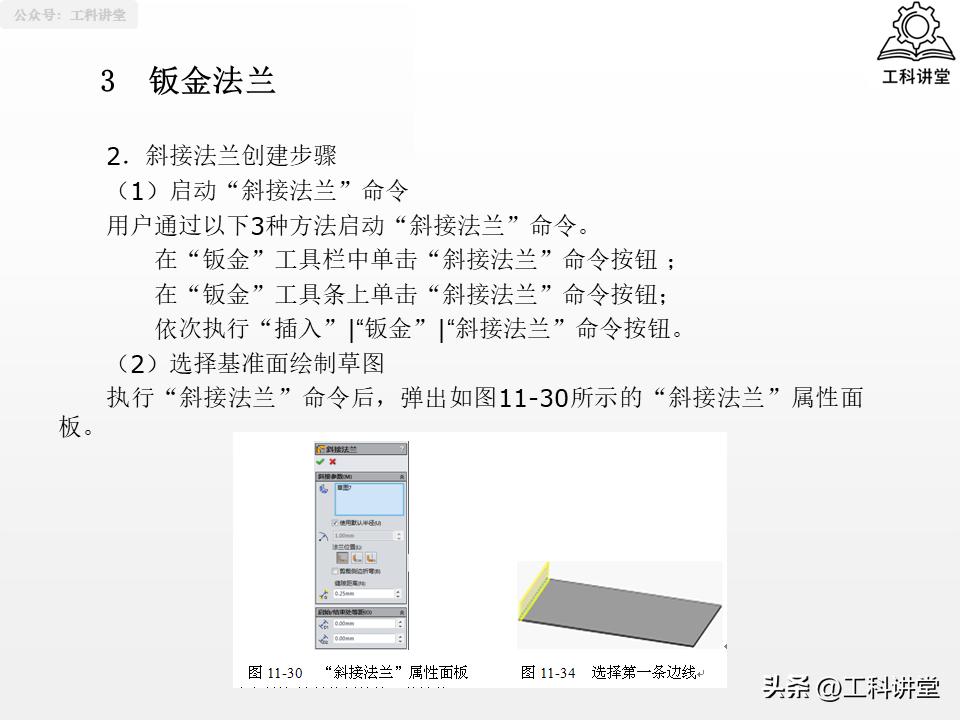

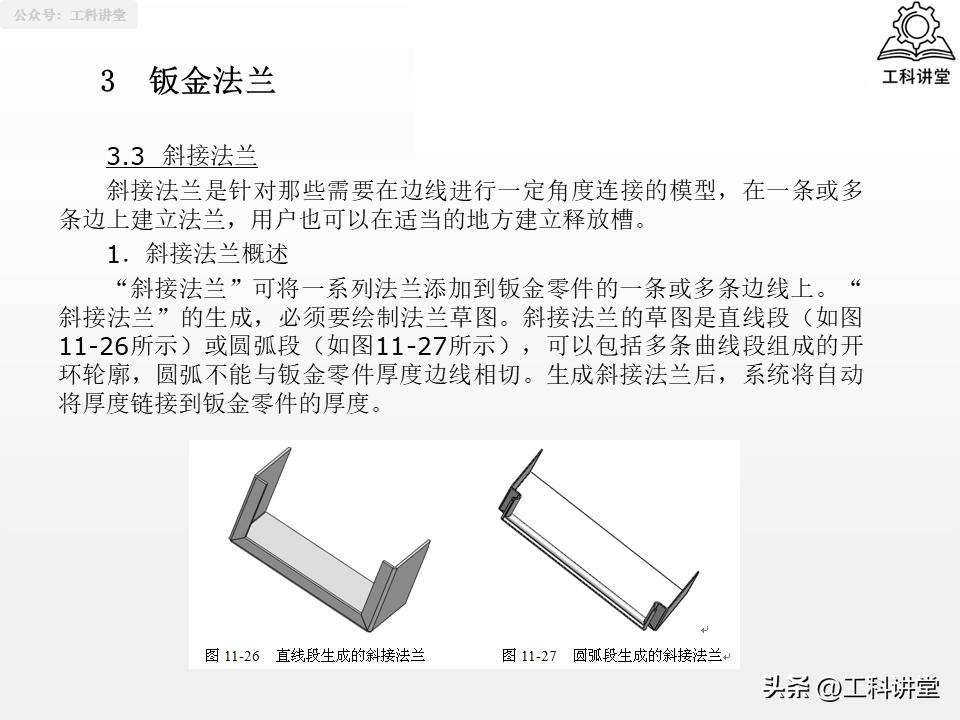

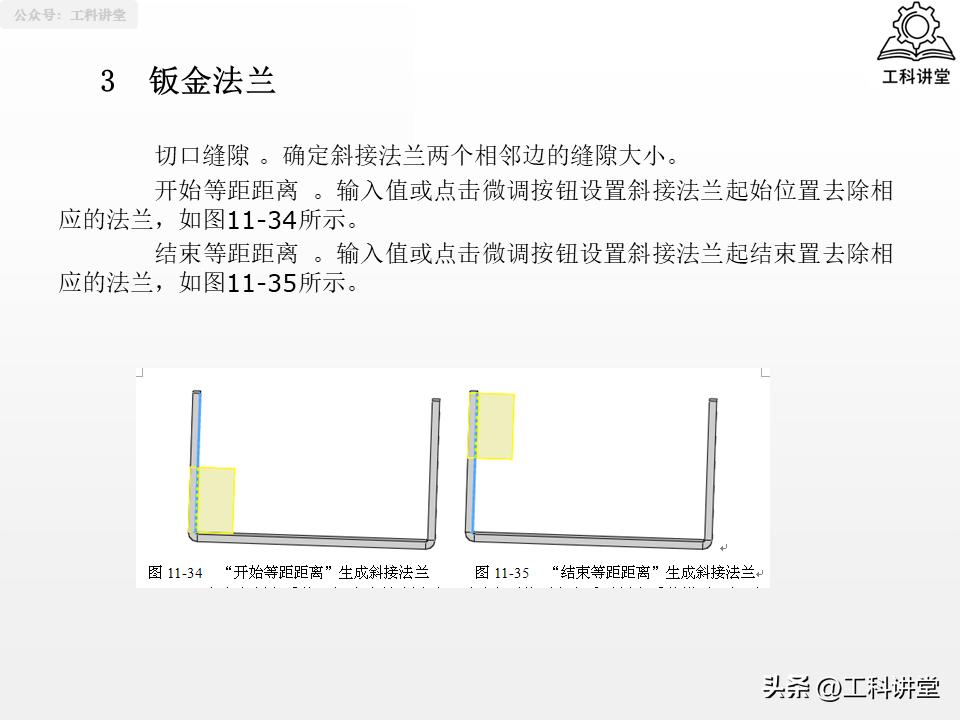

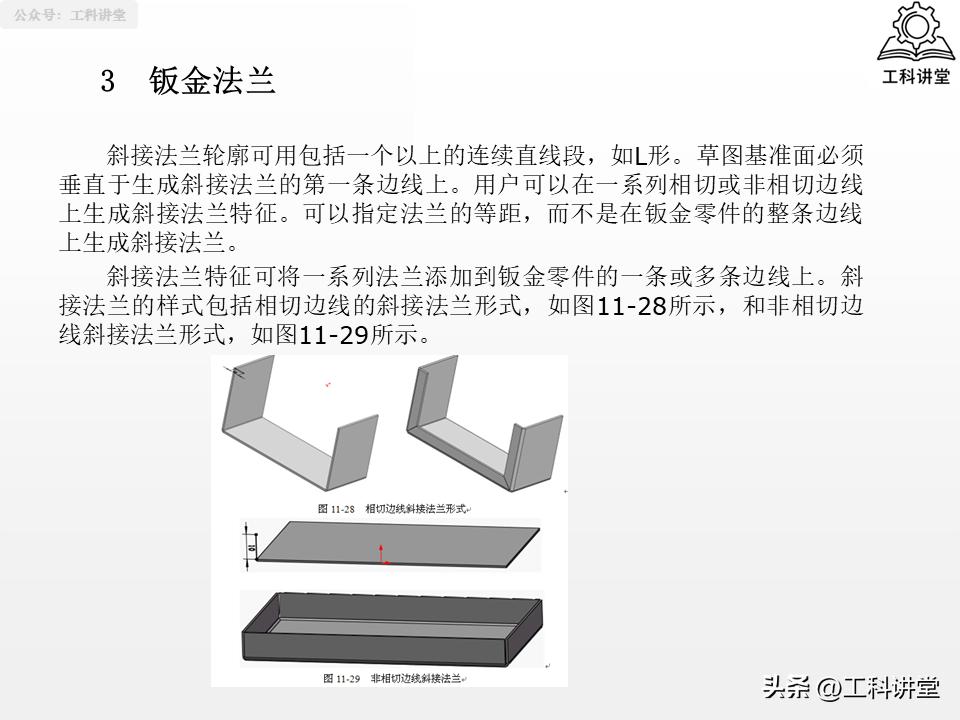

斜接法兰适用于多段相连的边线进行连续折叠弯曲, 像是箱体的边角作出连接那样, 草图必须是直线或者圆弧形状, 并且圆弧不可跟板材厚度的边线形成相切状态, 生成的时候能够予以设置等距的距离, 从而精准把控法兰呈现的起始位置以及结束位置。

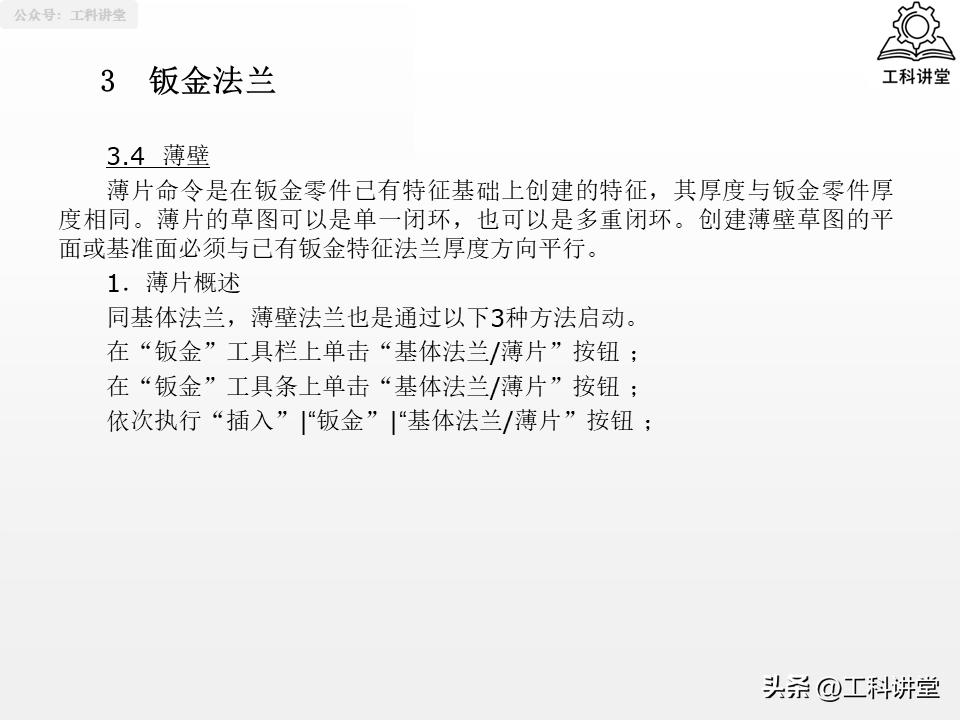

3.4 薄片特征

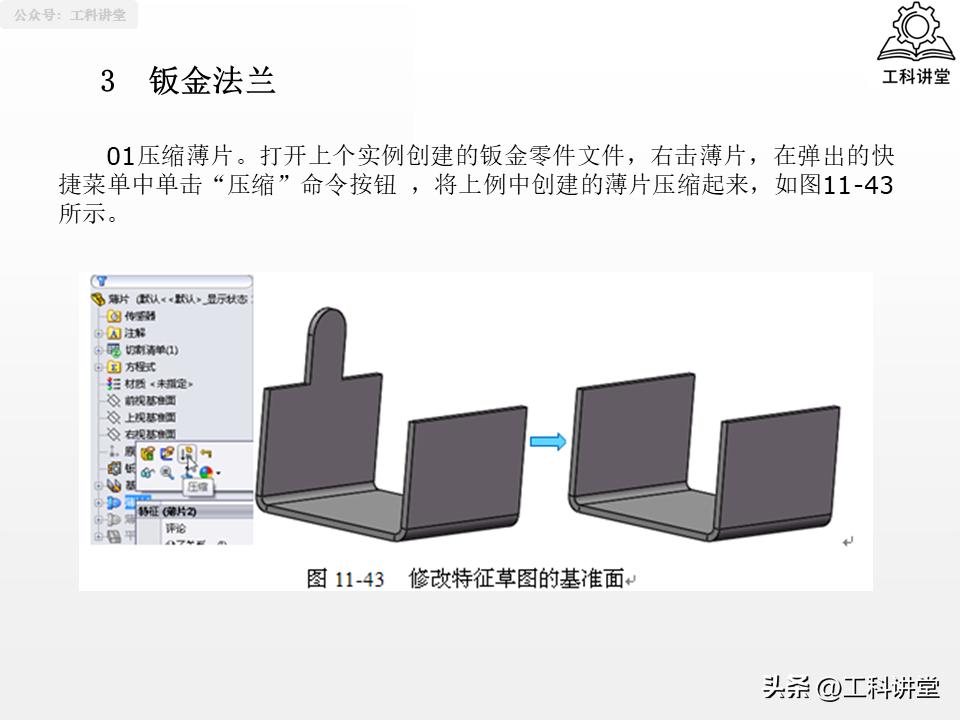

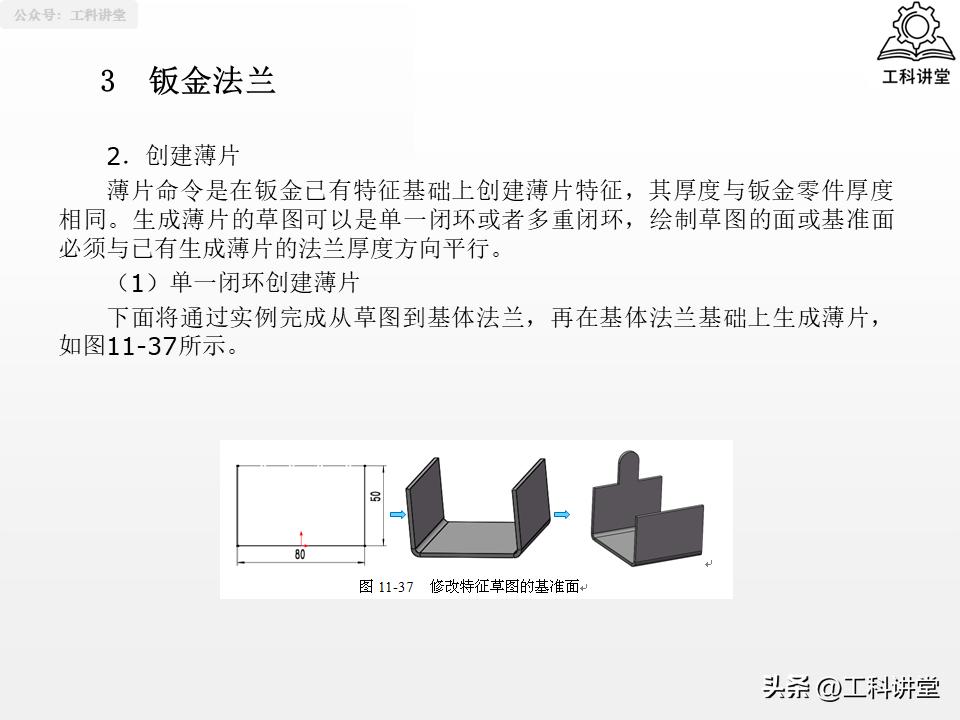

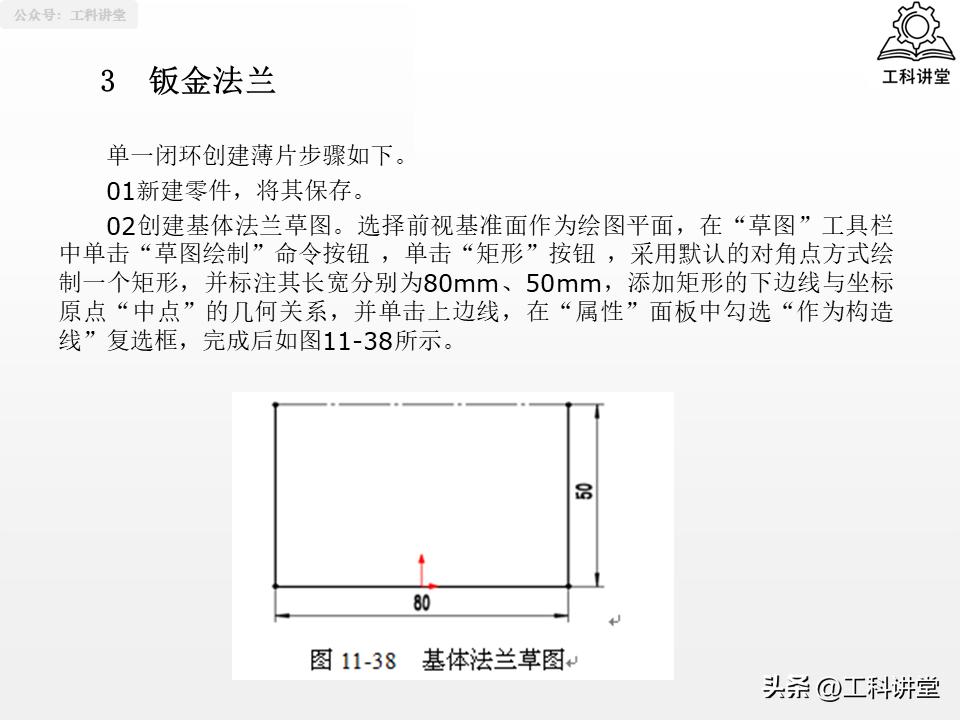

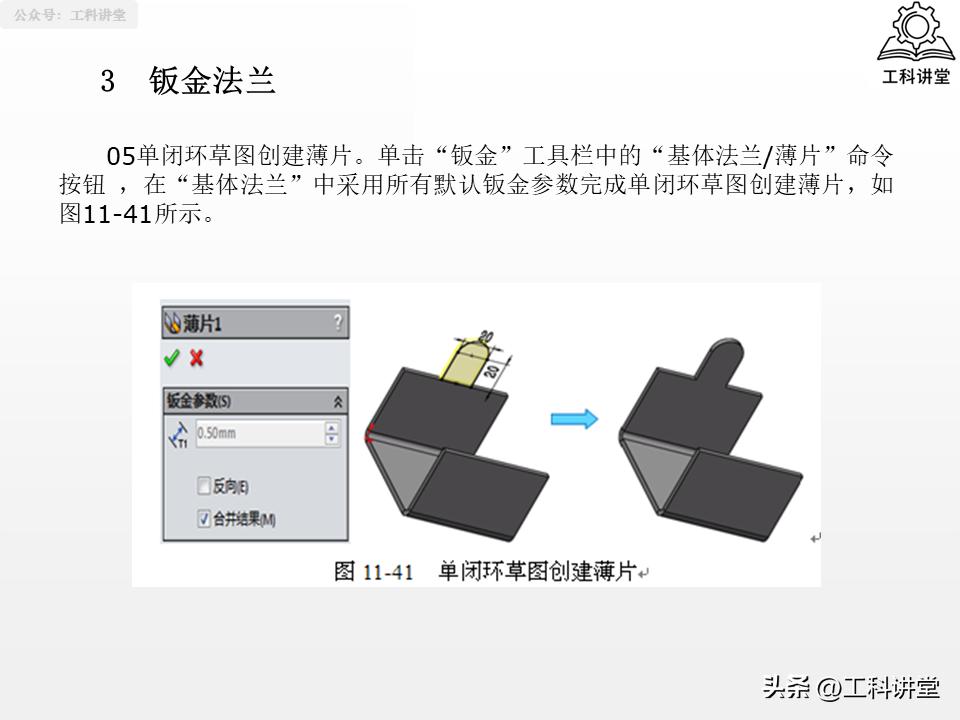

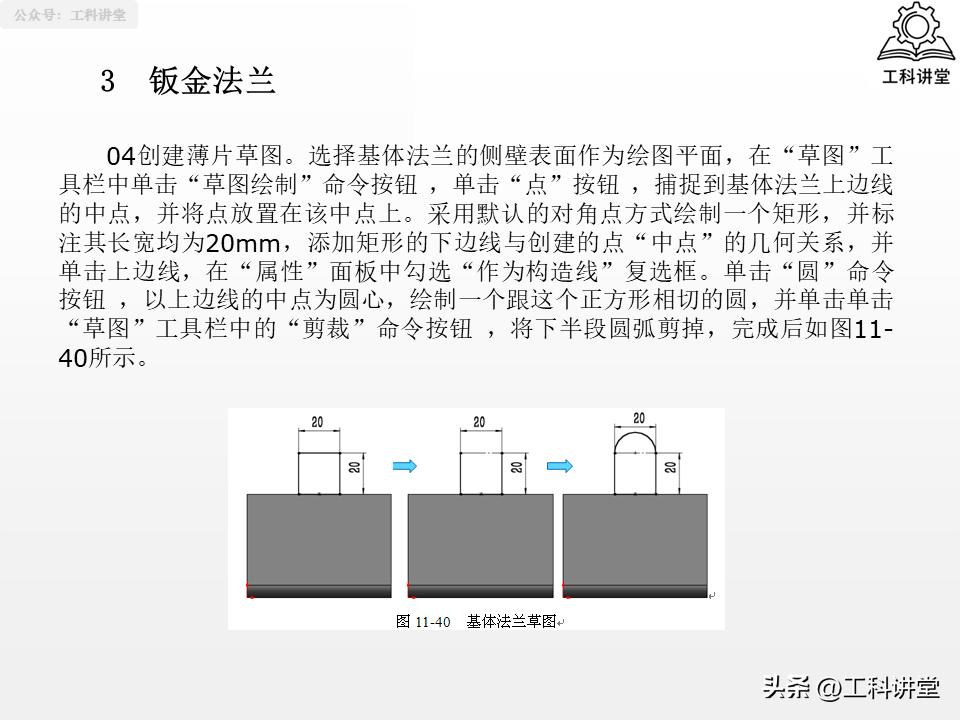

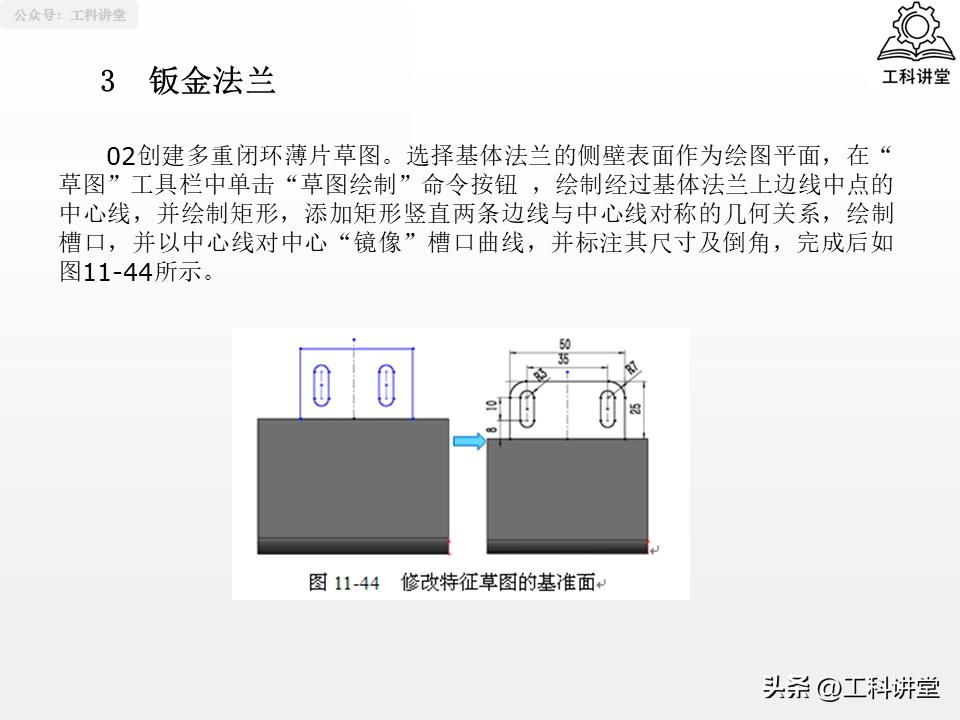

在已有钣金面上添加等厚度结构形成薄片, 草图要支持单闭环或者多闭环, 绘图平面得与钣金面保持平行, 它常常被用于去设计加强筋和安装孔位等方面的细节。
四、折弯钣金关键技巧
钣金设计里, 折弯处在核心工序位置, 它对零件成形精度有着直接影响, 下面列举的是几种常用的折弯方法。

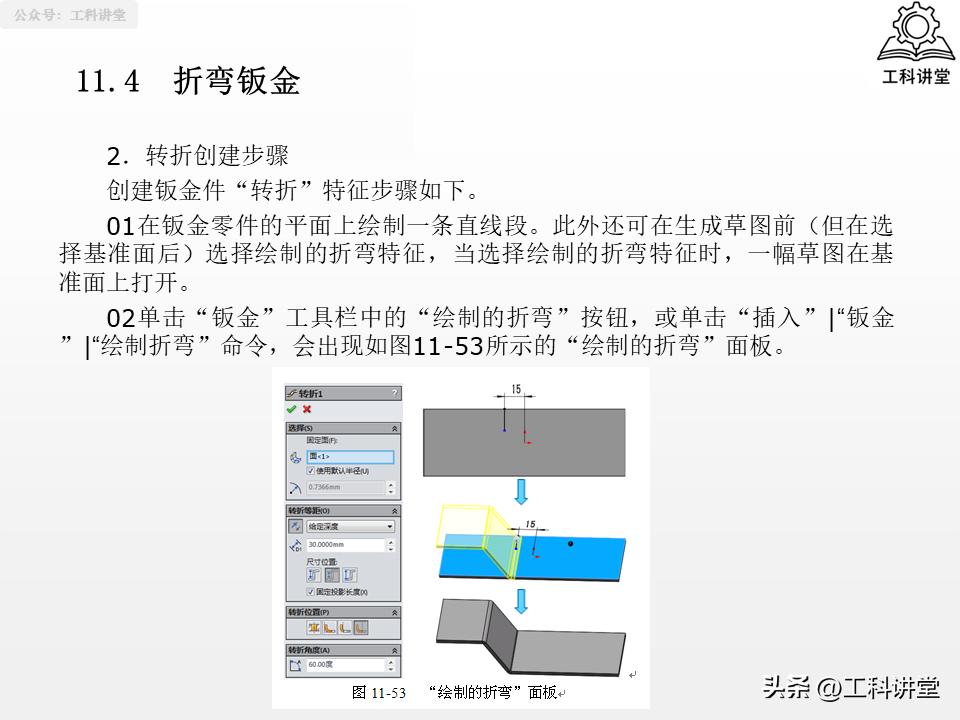

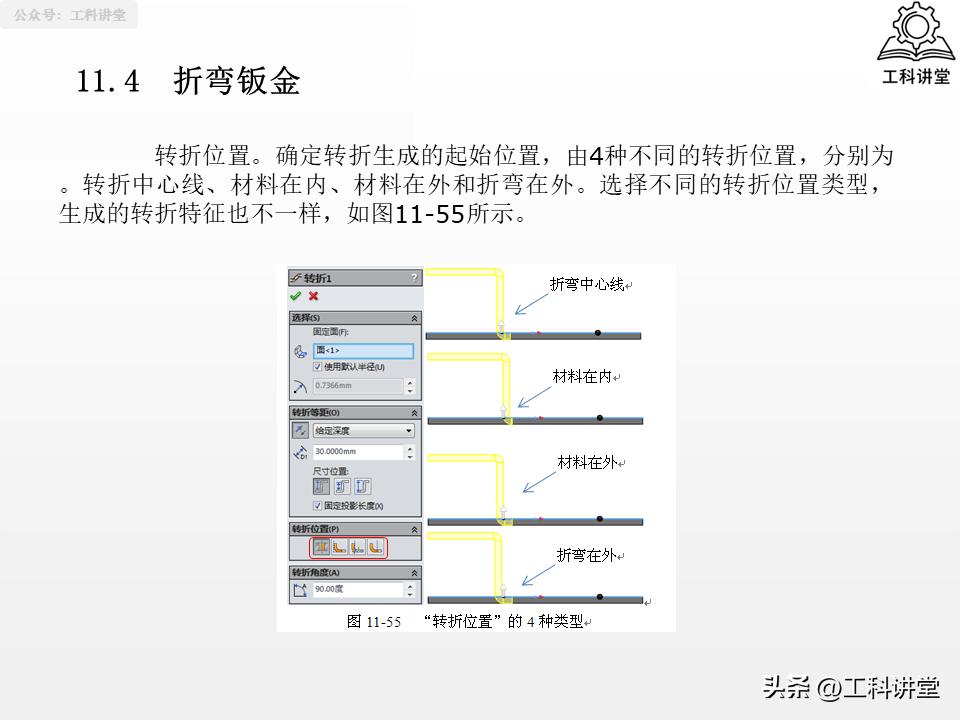

4.1 绘制的折弯

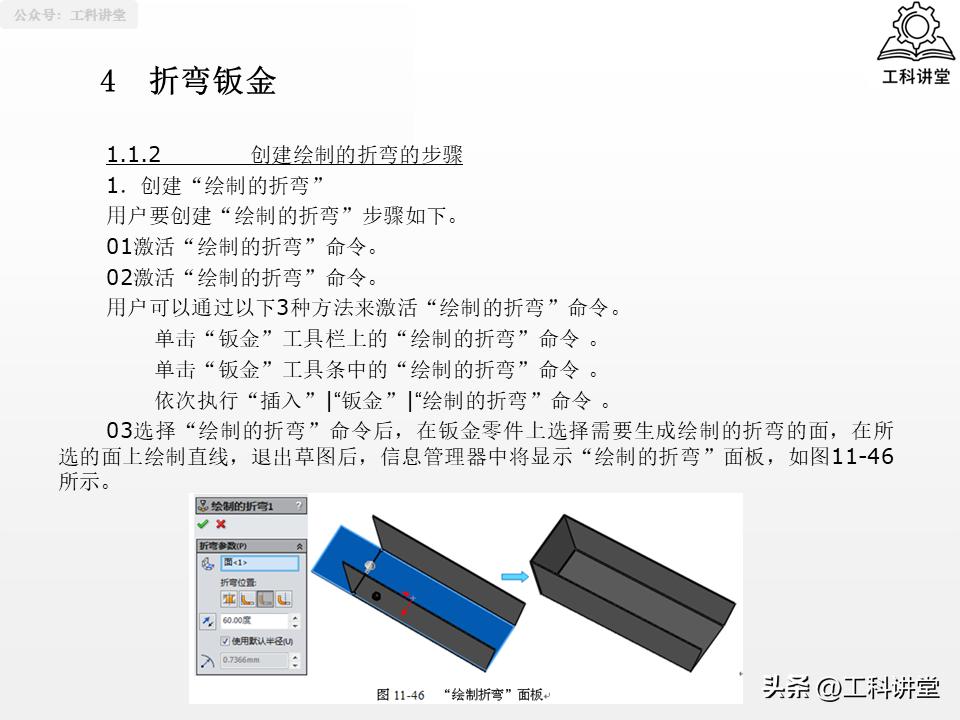

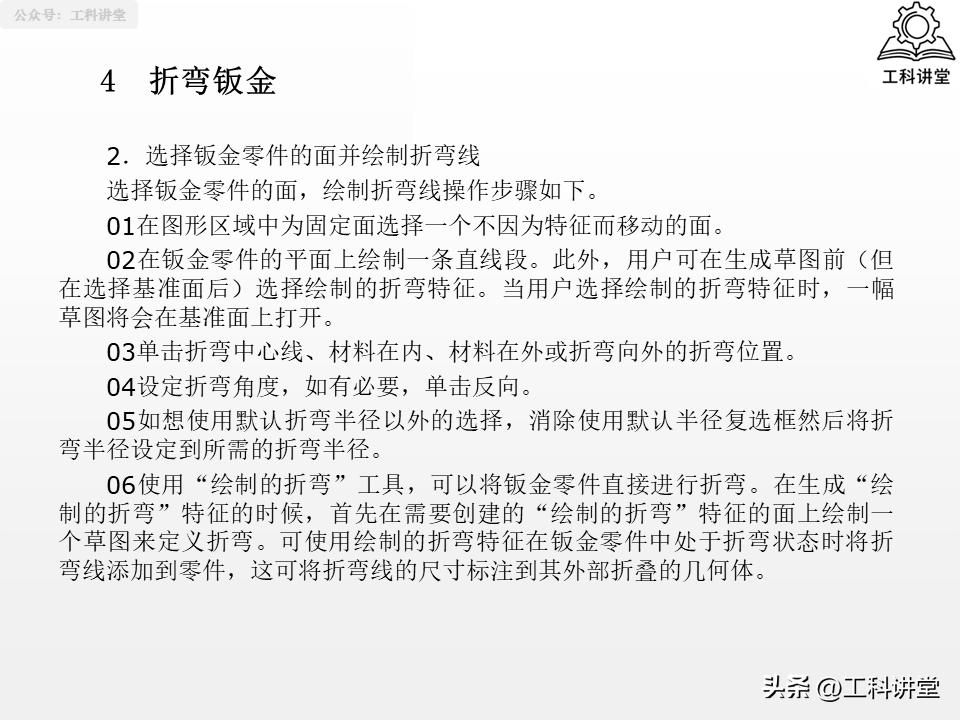

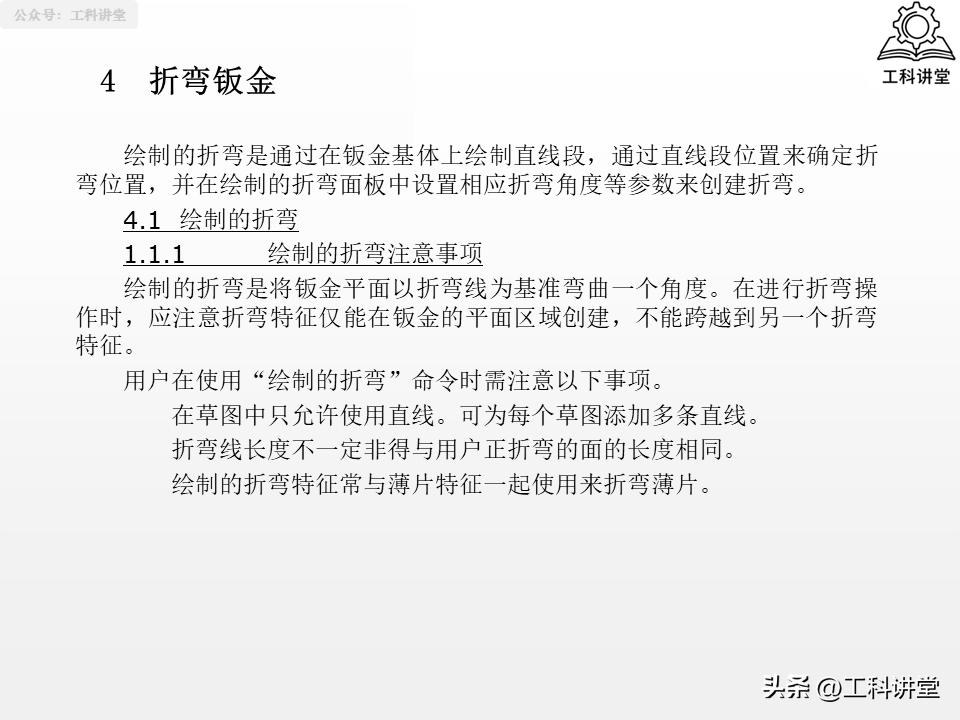

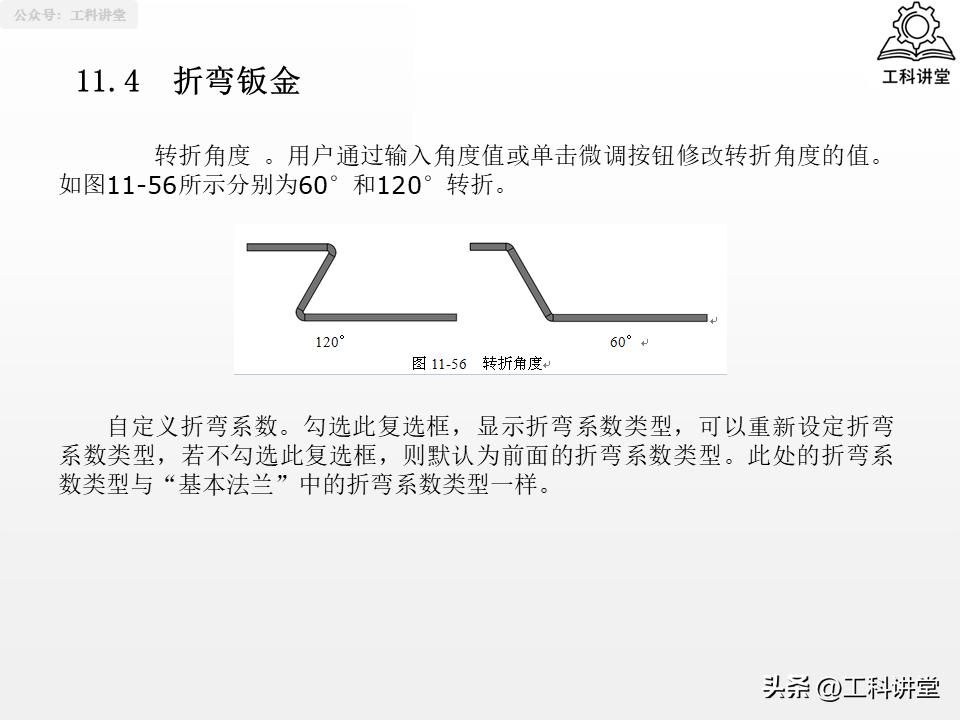

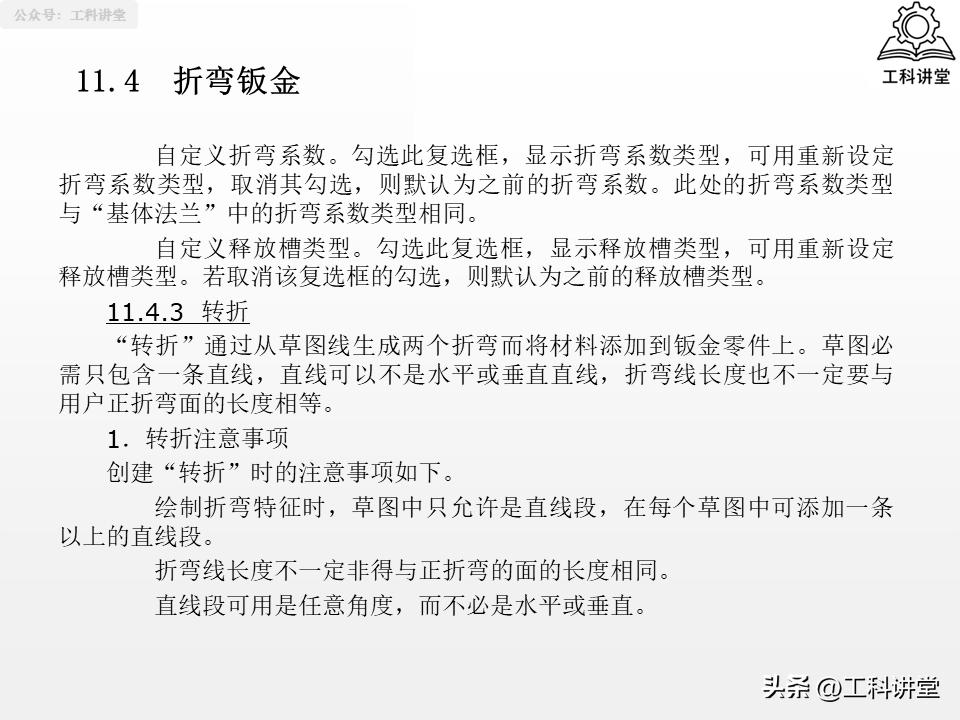

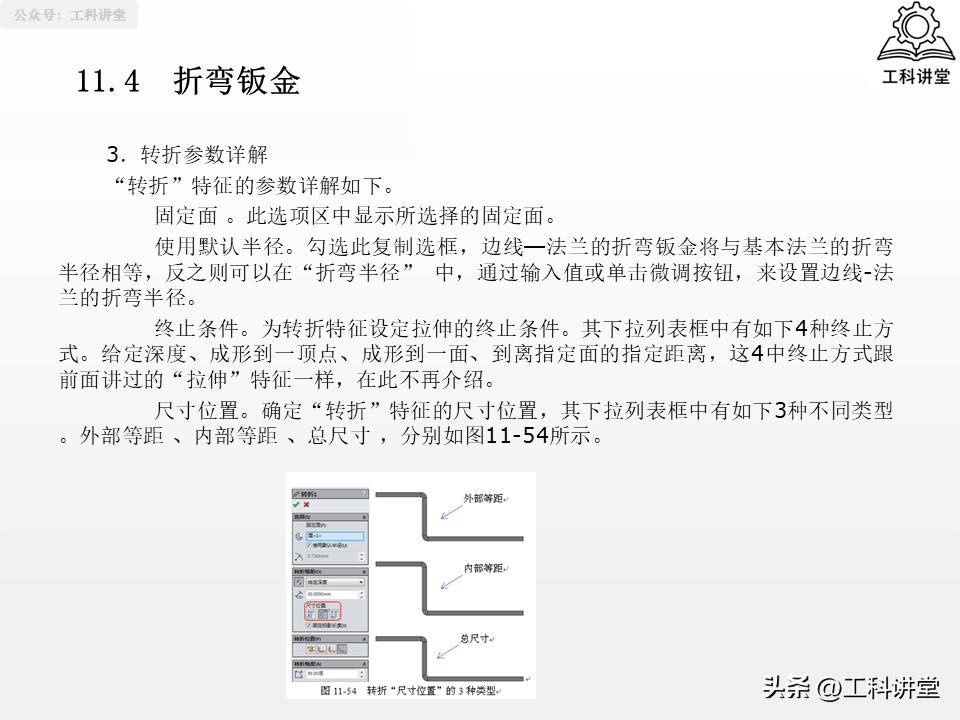

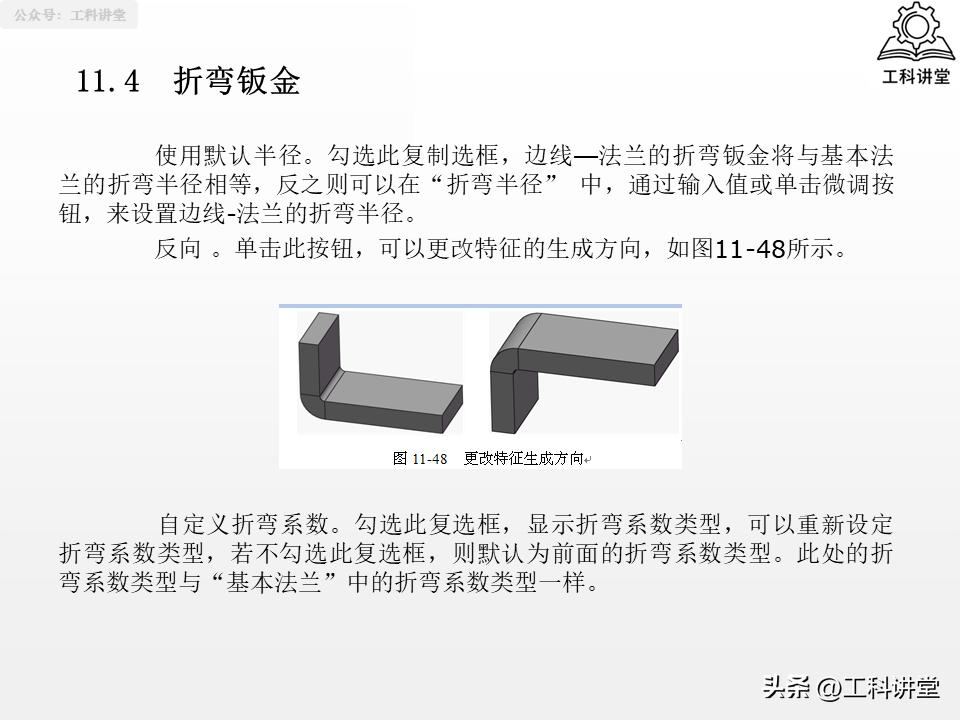

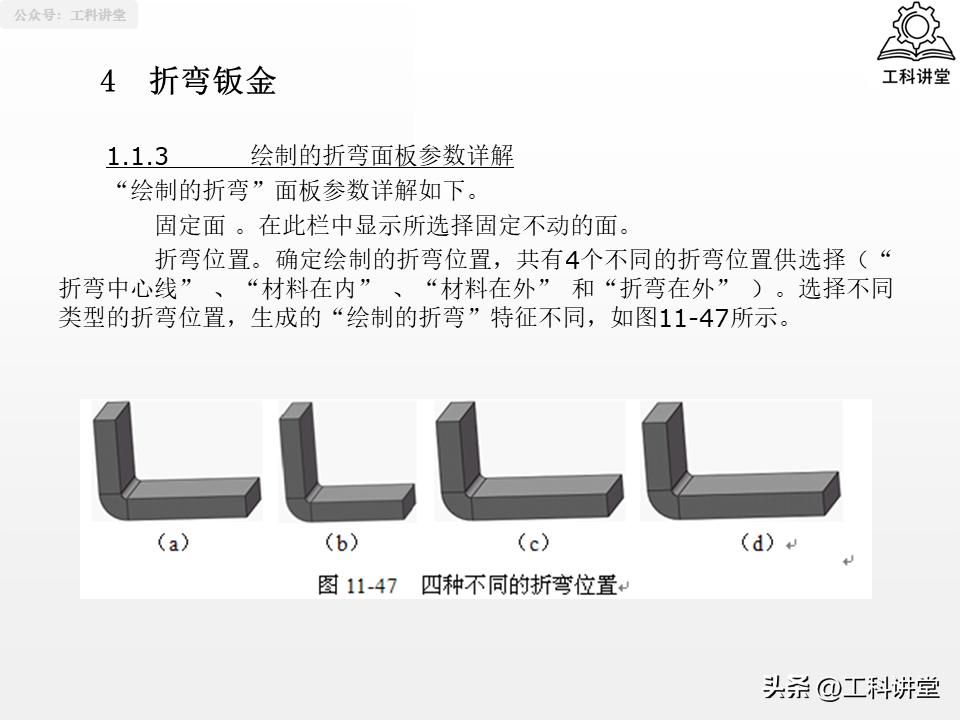

要确定折弯位置, 得通过绘制直线来达成, 且草图仅能用直线, 折弯线的长度没必要和折弯面保持一致。在进行操作时, 必须选定固定面, 还要去设置折弯角度以及半径, 以此来防止折弯跨越其他特征。
4.2 褶边（打死边）

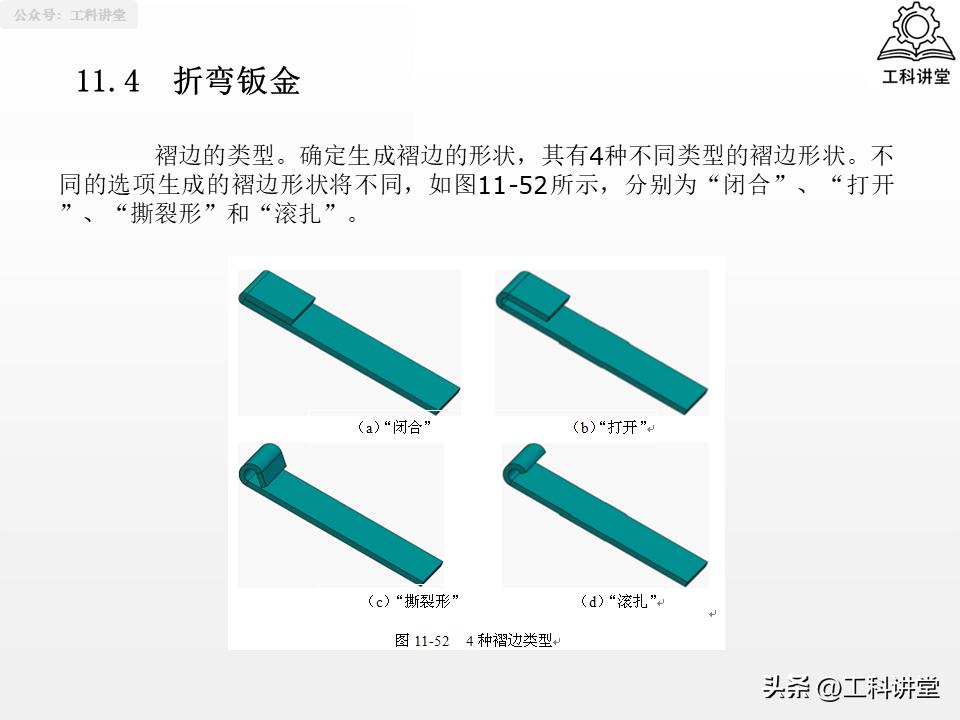

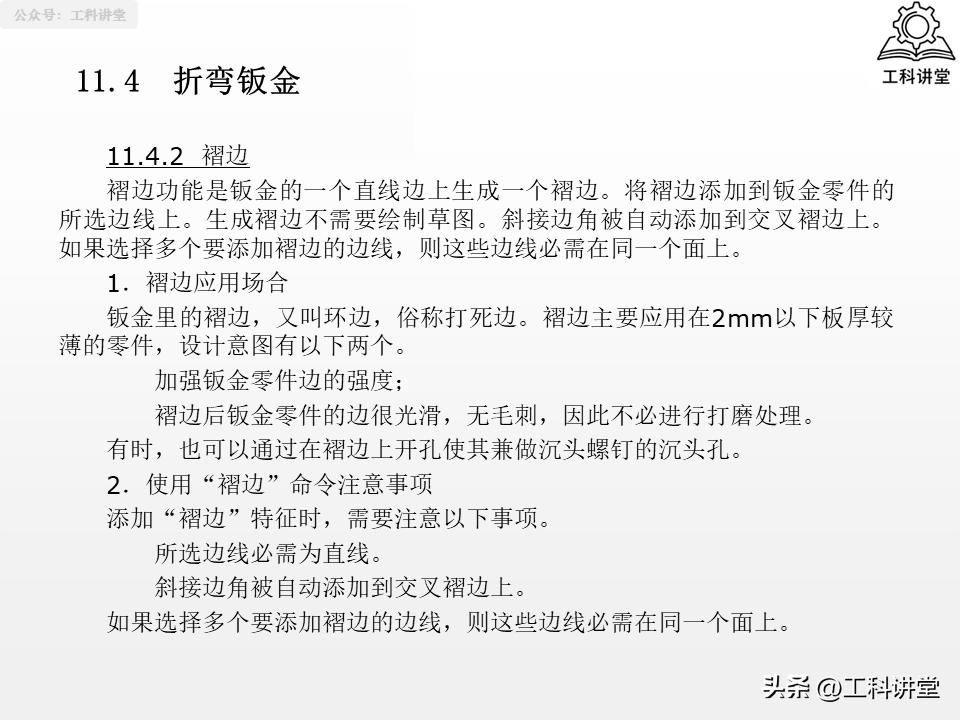

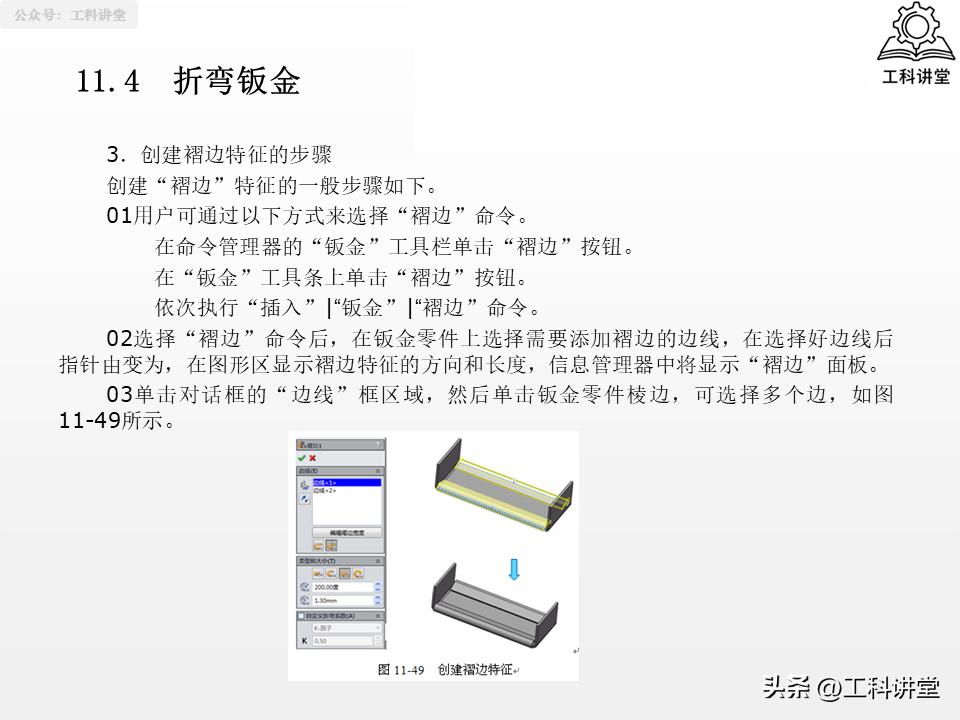

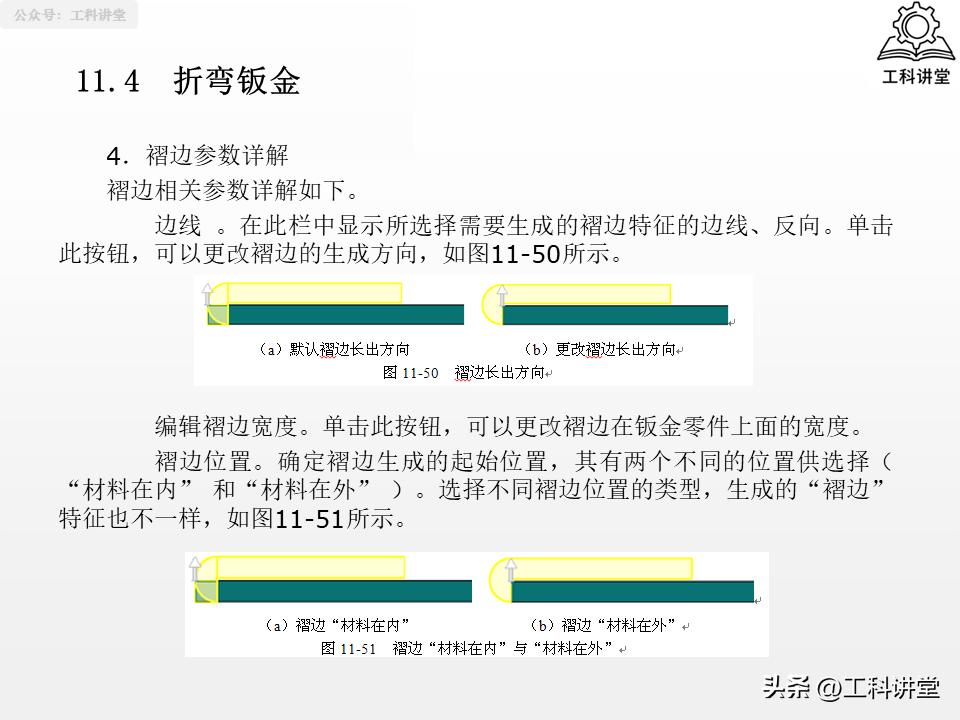

2mm以下薄板适宜用褶边, 褶边能够增强边缘强度, 并且还能够去除毛刺。所选的边线得是直线, 而且要处于同一平面, 褶边存在闭合、打开、撕裂形、滚扎这四种类型, 可依照需求去进行选择。
4.3 展开与折叠
这属于衔接设计以及加工的关键功能, 若在折弯区域实行钻孔还有开槽操作, 那么需要先将零件“展开”, 在加工完毕之后再进行“折叠”恢复形状, 以此保证加工精度。
五、钣金特征编辑方法
建模完成后，需通过编辑优化细节，满足加工和装配要求。
5.1 切除拉伸
钣金切除存在比实体切除多出的“正交切除”选项, 无论草图平面跟钣金面是否平行, 都能够进行垂直开孔, 不仅如此, 还能够勾选“与厚度相等”精准地控制切除深度。
5.2 边角剪裁

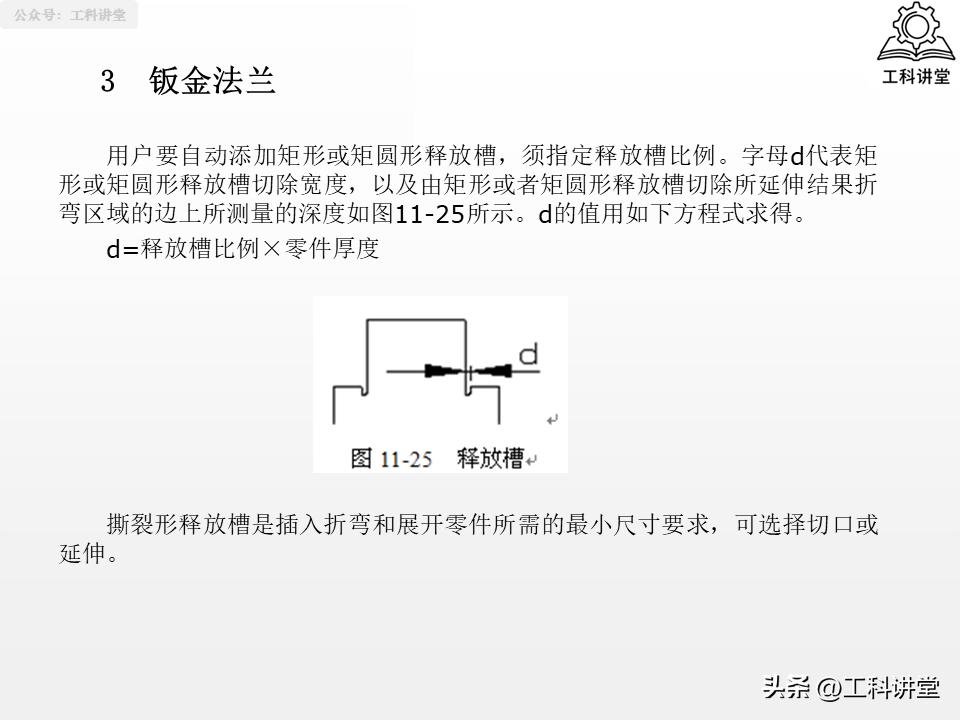

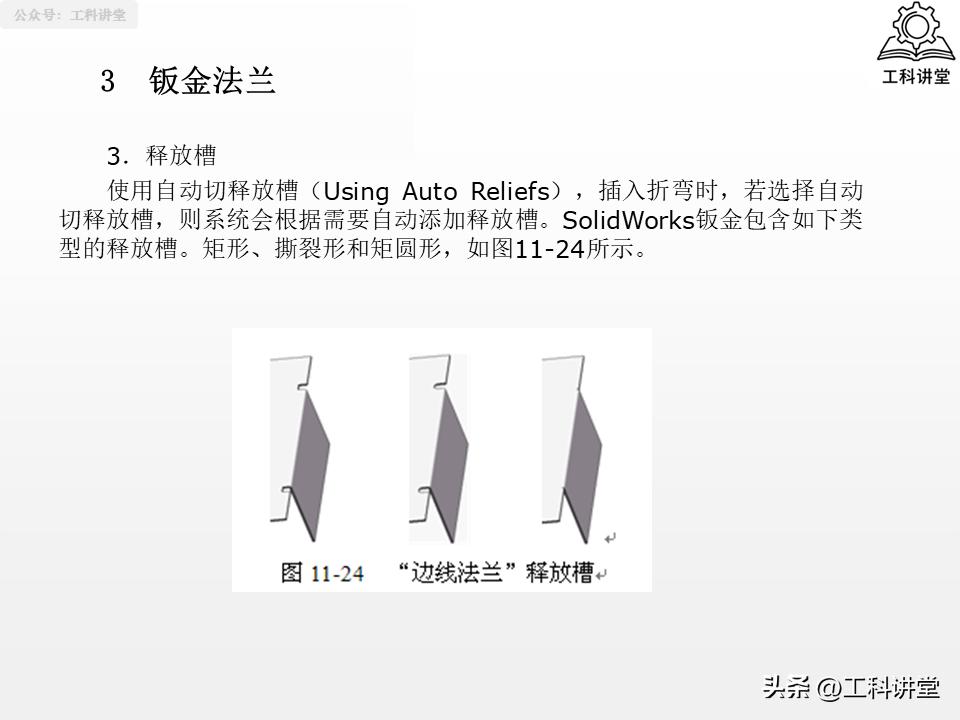

要专门用来处理折弯掉之后多余的材料, 释放槽存在着矩形、撕裂形、矩圆形这三种不同的类型, 需要依据板材的厚度去设置相应的比例, 以此来防止折弯的时候材料出现开裂的情况。
5.3 实体转钣金

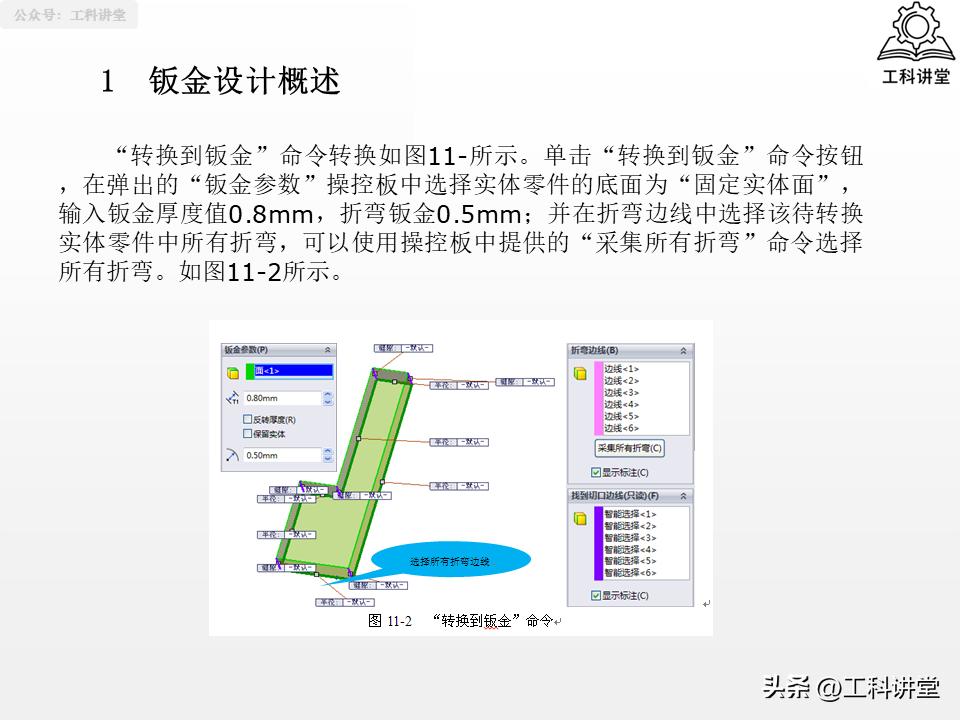

对于那些复杂的零件, 先是借助实体命令进行建模, 接着运用“转换到钣金”的功能, 去采集全部的折弯边线, 随后设置切口缝隙, 进而能够快速生成可以展开的钣金件。
