从设计到生产：如何用SOLIDWOKRS完成高效的钣金加工规划？

钣金具备的功能便利好用, 钣金件常常依靠折弯、挤压板材来达成成型。于实际生产之中, 折弯顺序合理是极其关键的, 这会直接对产品质量造成影响。借助相关操作, 用户能够于工程图里展现出钣金件的平板型式, 并且依照加工顺序去创建配置, 清晰地呈现出折弯步骤, 进而精准地传达设计意图, 对生产规划予以优化。

加工规划

钣金件的生产, 要依据钣金加工工艺流程进行, 板材需要经过下料、钳工、成形、焊接、钳工等多项工艺流程来加工制造。本次所介绍的加工规划,是针对成型、折弯成型工艺而言, 旨在指导生产人员明确折弯步骤以及折弯效果。

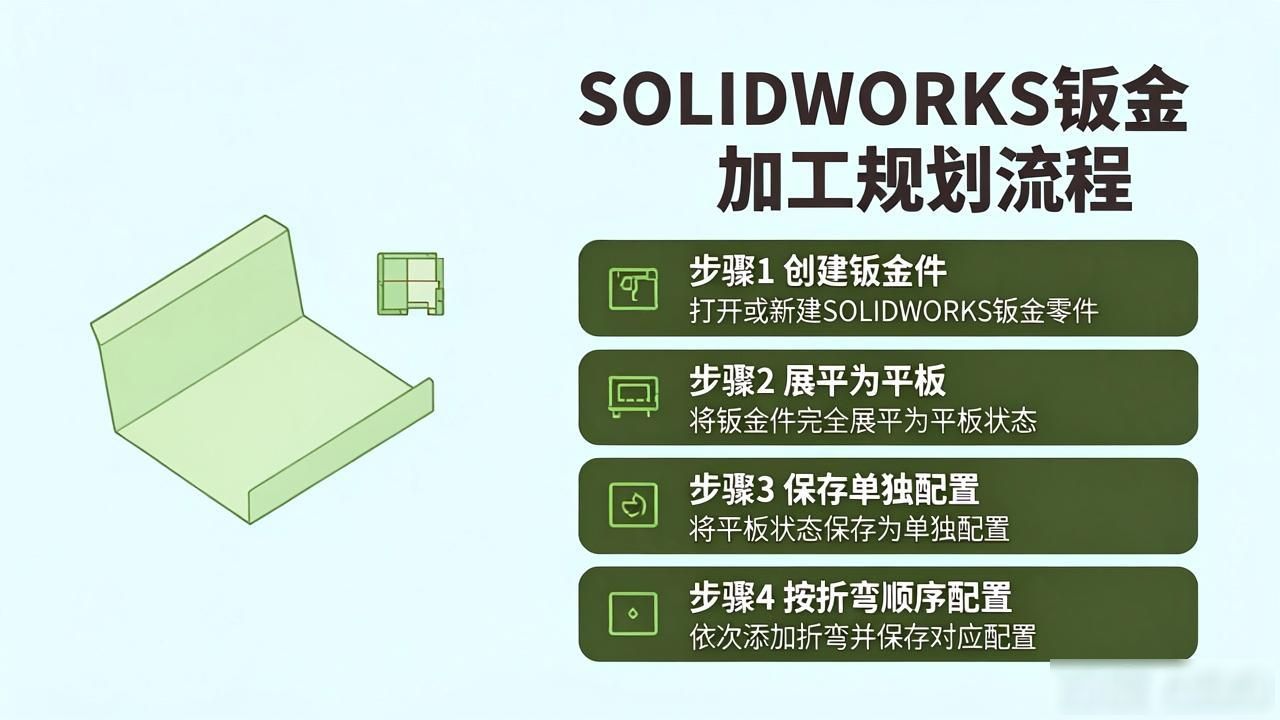

创建方式：

1. 创建 /打开钣金件

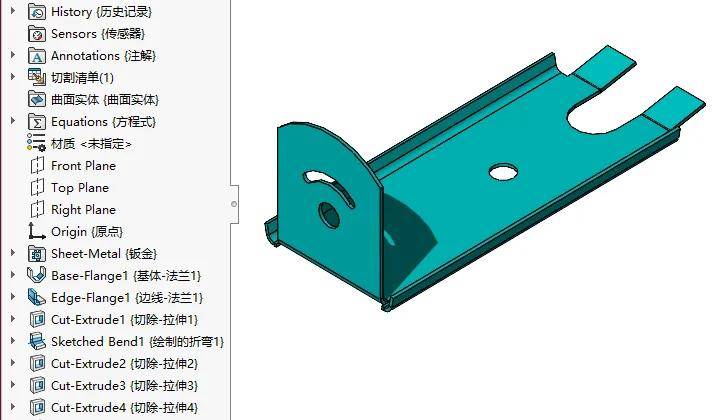

选择需要创建加工规划的钣金零件

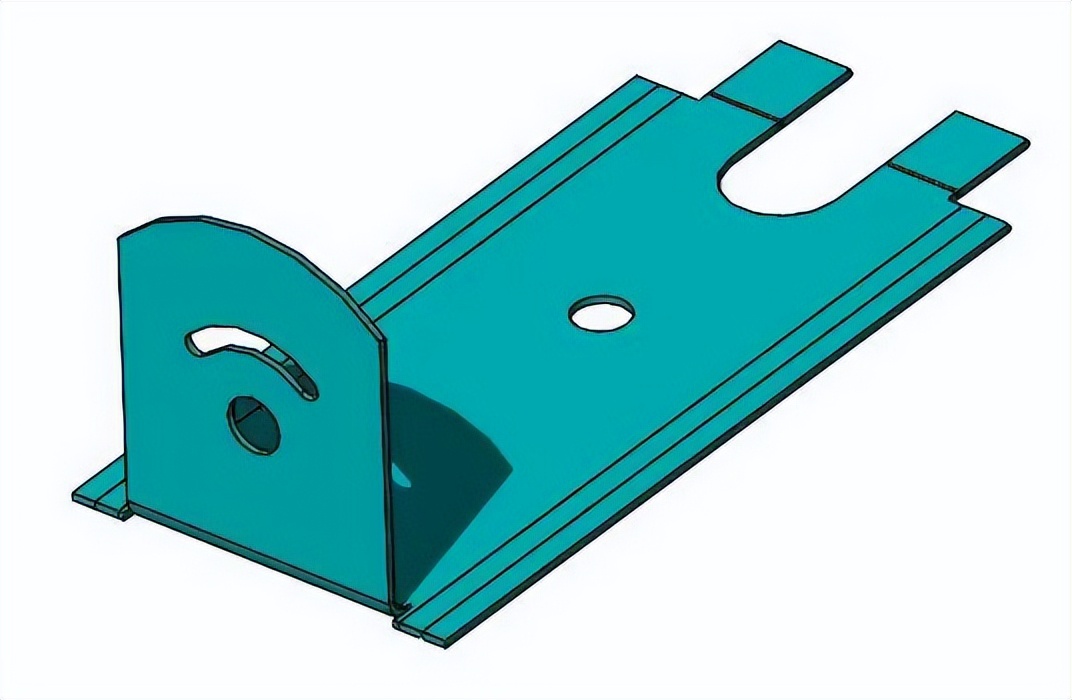

钣金零件

2. 更改为平板状态并保存为单独配置

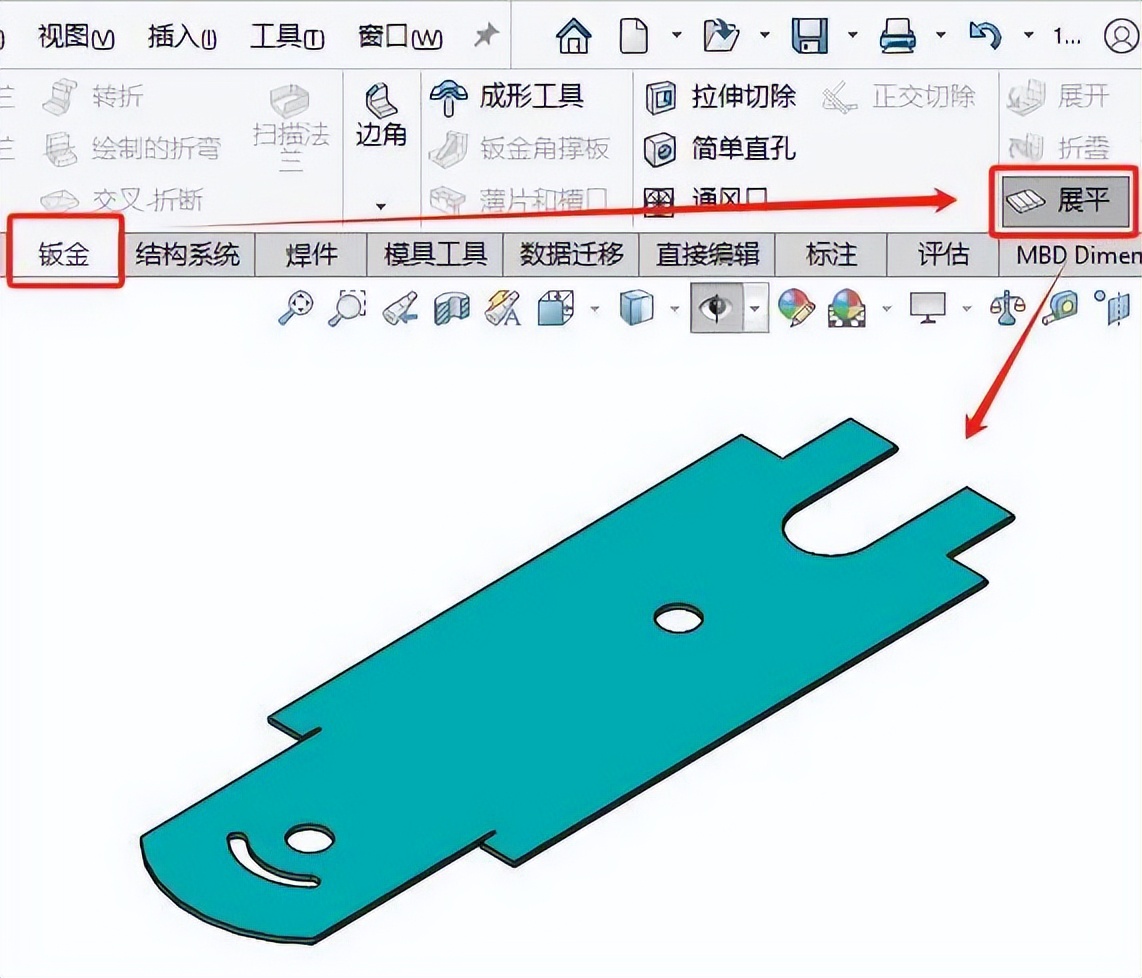

点击顶部菜单栏—钣金—展平。将钣金件完全展平为平板状态。

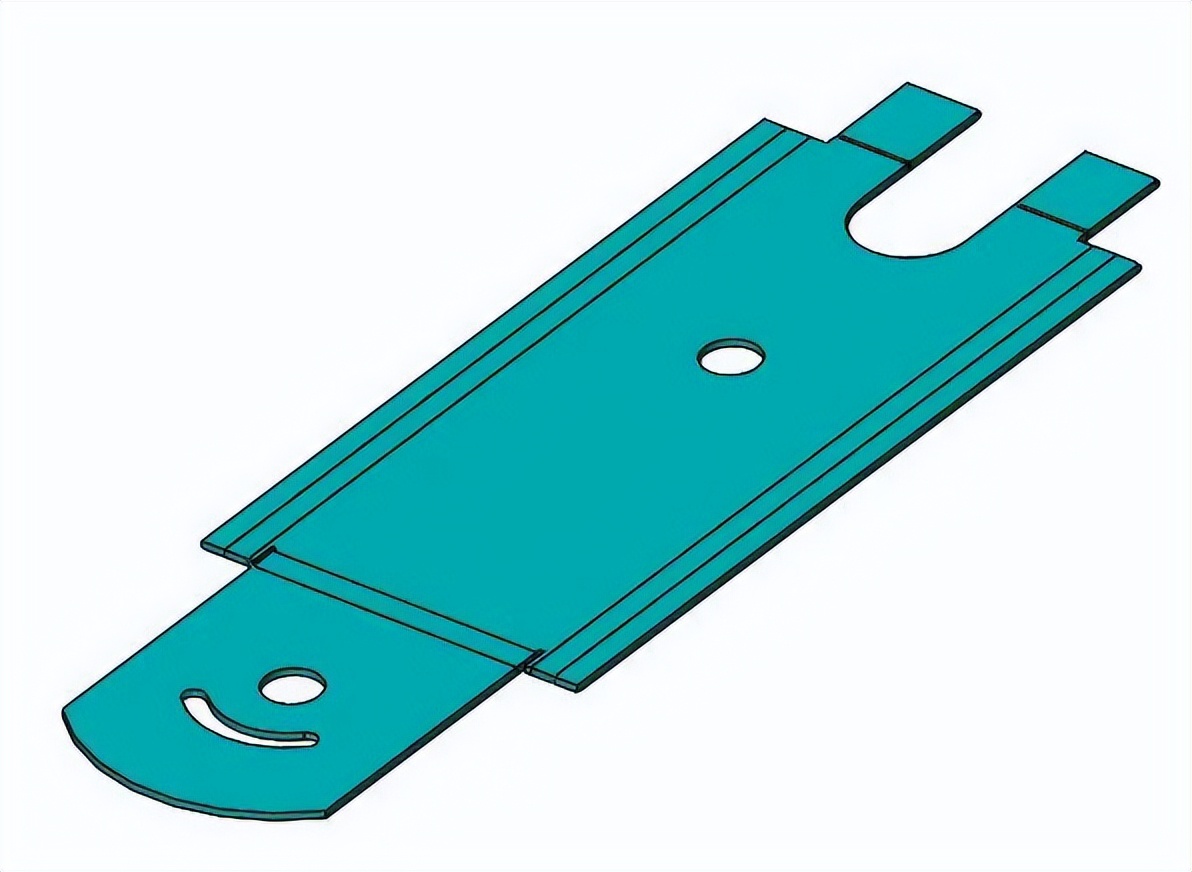

平板状态

3. 保存平板形式配置

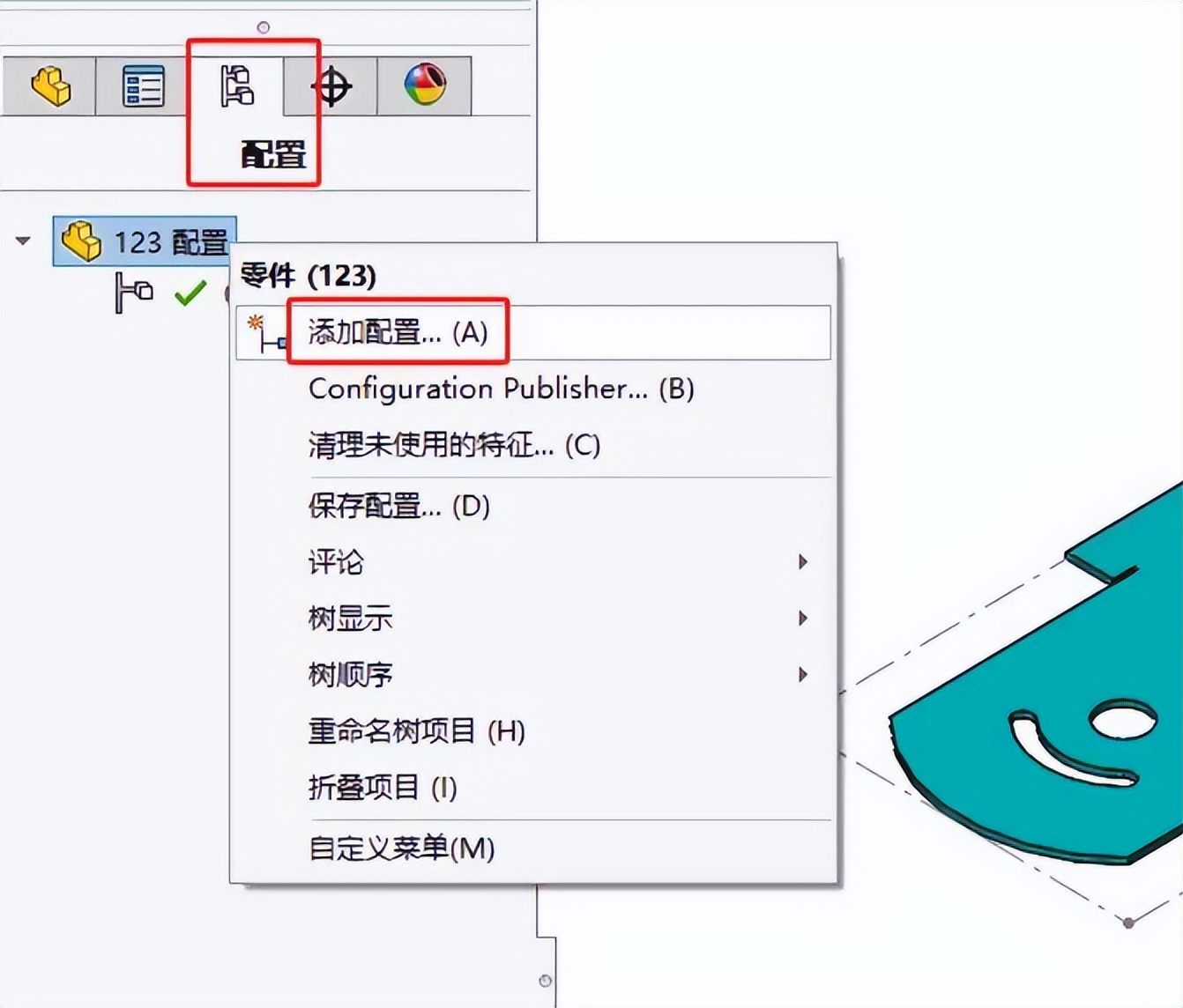

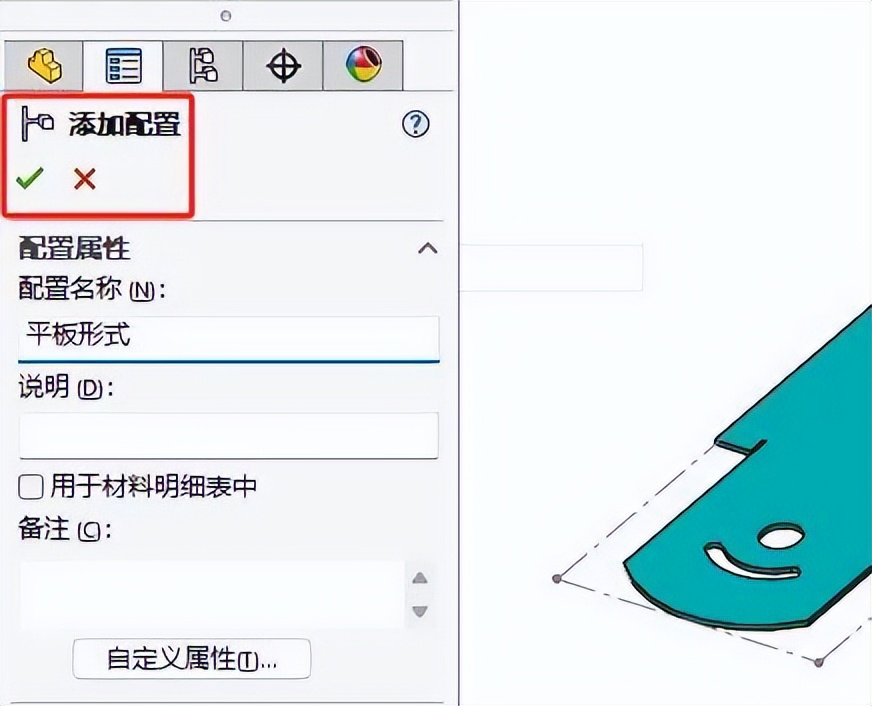

在左侧侧边栏处进行点击操作, 以此切换至配置菜单, 将鼠标移动到零件名称位置, 点击右键, 选择添加配置选项, 在完成命名之后, 执行保存平板形式配置的动作。

添加配置

4. 与此相同的道理, 从平板此种形式起始, 逐个依次去添加折弯操作, 并且依照折弯这一加工的先后顺序, 将其保存成不同的配置。

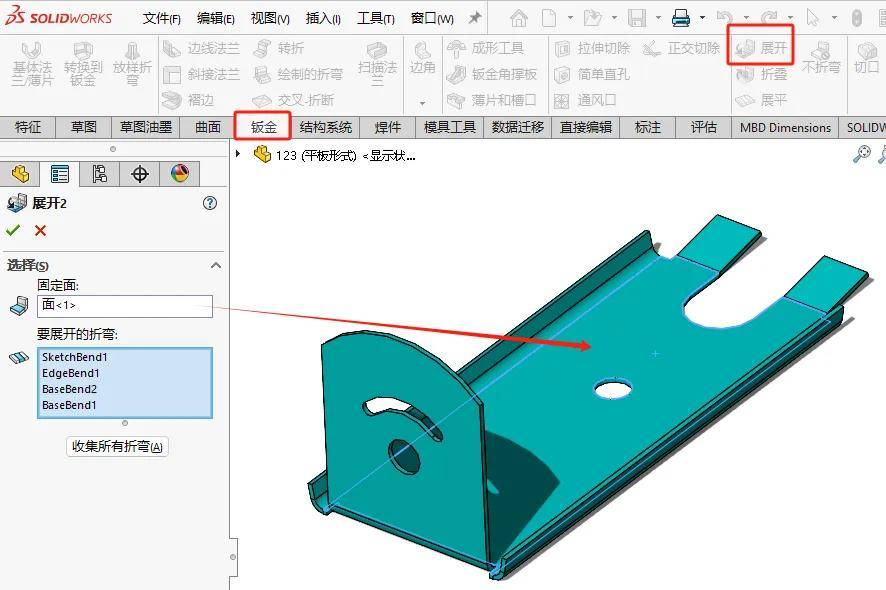

首先将所有折弯展开

展开

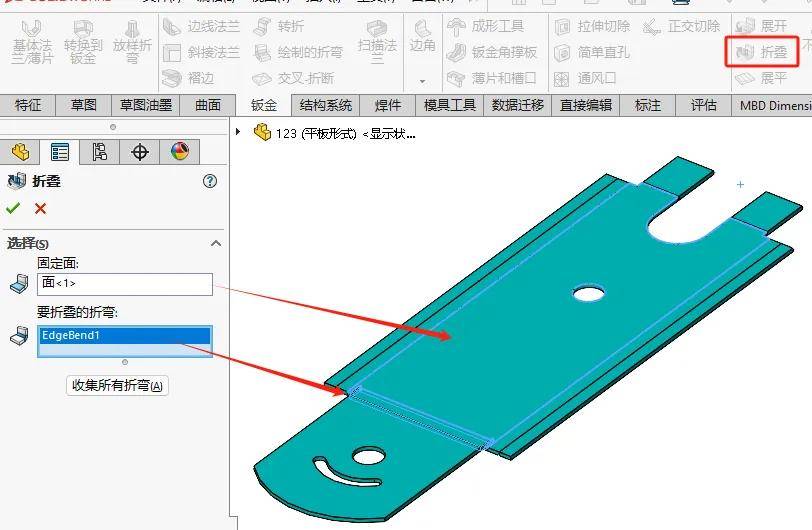

随后添加一道折弯工序

添加折叠

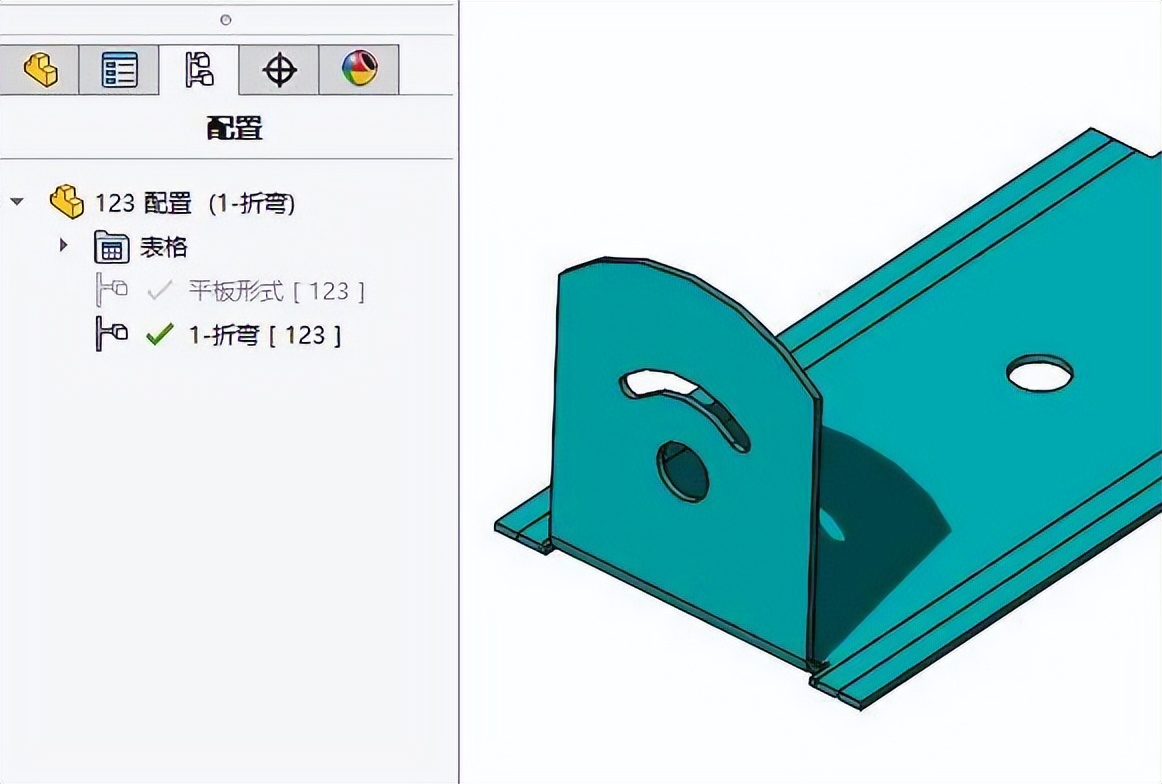

将这一步折弯操作保存为配置

保存配置

5.同理创建所有折弯操作并保存配置后创建工程图。

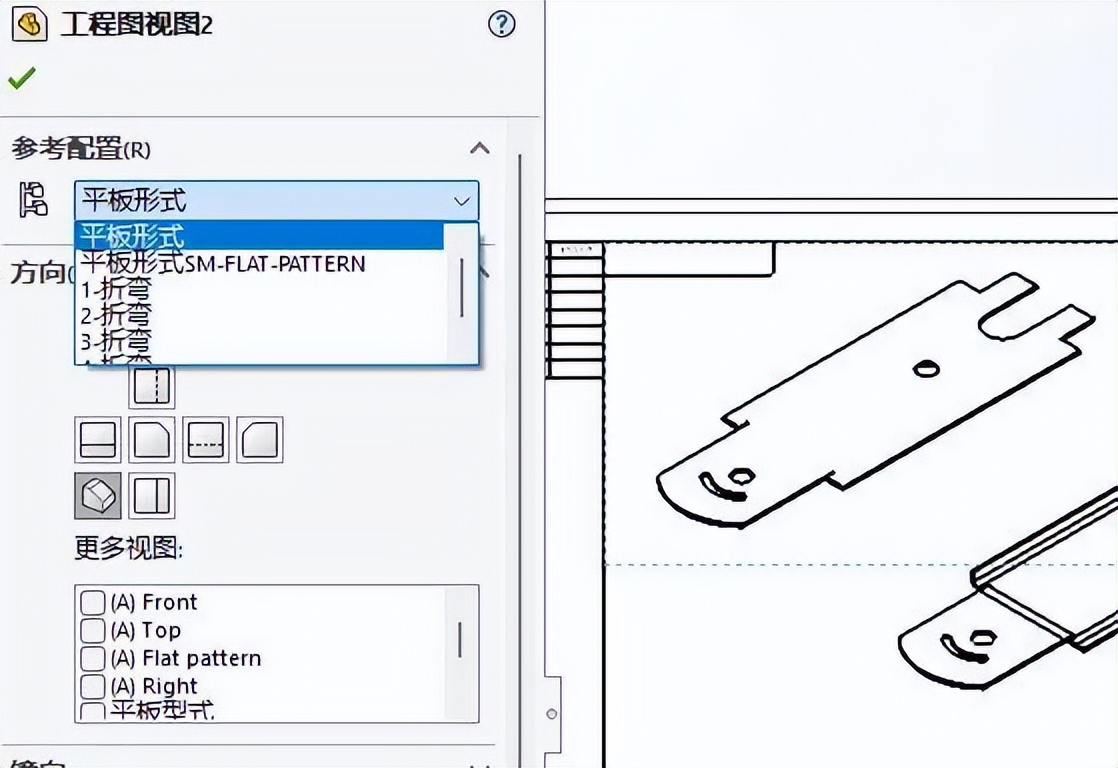

设置多个工程图视图, 能够复制粘贴一样的视图, 调整每一视图的参考配置, 依照加工顺序摆放图纸视图, 呈现钣金件加工顺序。

修改配置添加一些细节

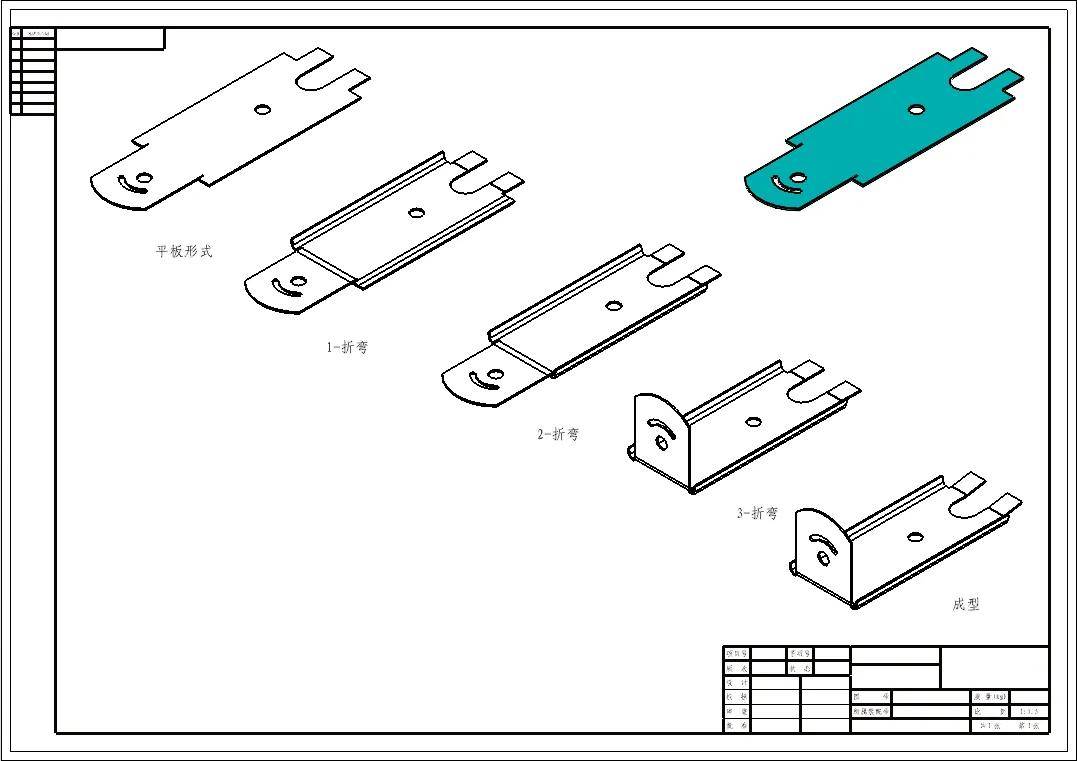

加工规划

通过增添配置的方式, 能够直观地展现出钣金件折弯加工的步骤, 其可让加工人员迅速理解图纸内容, 进而减少沟通方面所产生的误差, 还能有效地降低试错所需要的成本, 最终提升生产效率。马上使用这一方式来创建您的折弯加工工艺图纸, 以此来优化生产流程。
