SolidWorks钣金设计（14）：钣金骰子

方法：

1.点击草图绘制，选择上视基准面作为草图平面，绘制草图。

2.点击那个拉伸凸台或者说基体, 从中挑选上一步所创建的草图以此作为所要拉伸的截面, 在两侧进行对称拉伸, 拉伸的距离是100mm。

3.点击抽壳，设置厚度为3.0mm，点击勾号完成。

4.先点击那个被称作是“切口”的按钮, 而后选择七条边线, 对于其他的设置要依照要求来, 最后点击那个呈现为勾号的图标从而完成操作。七条边线, 对于其他的设置要依照要求来如此这般, 点击那个呈现为勾号的图标从而完成最后操作。

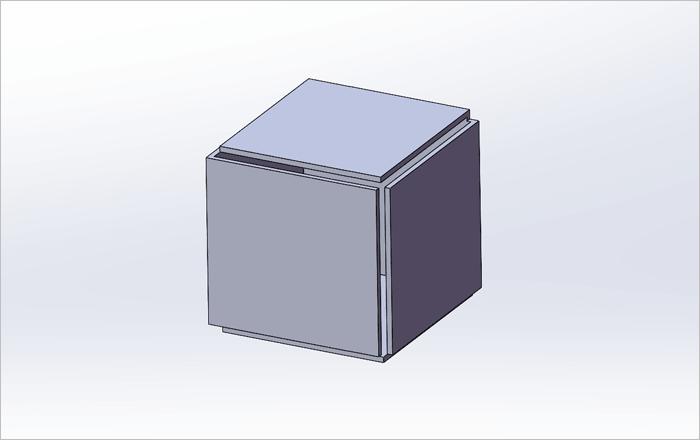

完成后效果。

5.对准“转变为钣金”按键轻点一下, 随机挑选出一个平面, 接着按下“收集全部折弯”按钮, 在这个时候, 系统会自行挑选出所有圆角所处的曲面组织, 接着点击对勾实现完成操作。

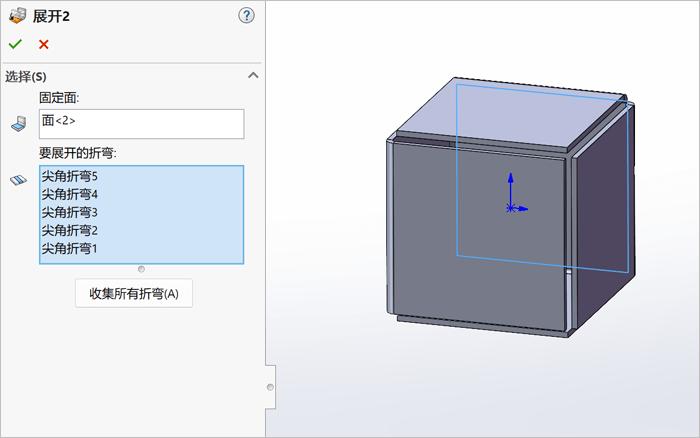

6.点击那个展开按钮, 将固定面选定为蓝色的面, 把要开展开来的折弯选定为圆角折弯那一种折弯, 接着去点击代表完成之意的勾号从而完成操作。将蓝色的面作为固定面, 把要展开的折弯这一折弯类型选定为圆角折弯, 随后点击勾号来完成相关操作。

展开后效果。

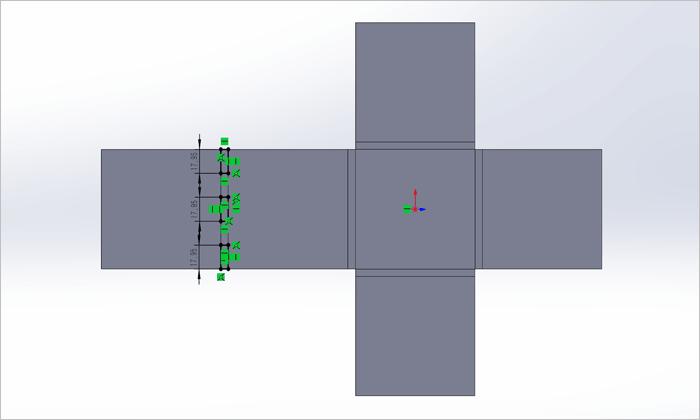

7.点击草图绘制，选择指定的面作为草图平面，绘制草图。

草图具体尺寸按要求。

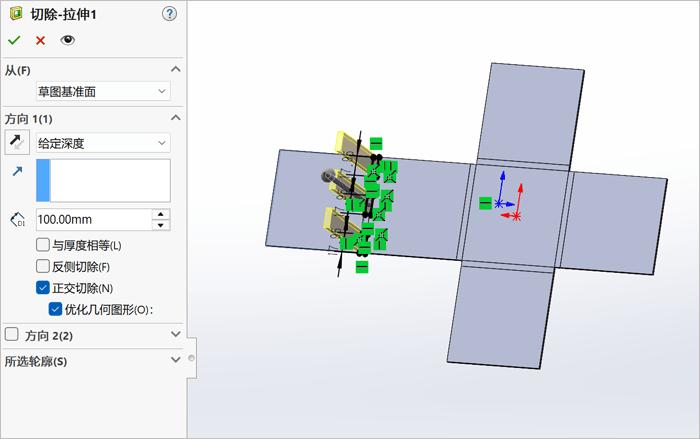

8.进行点击拉伸切除这个操作, 从中选择之上一步所创建的草图当作拉伸截面, 把所设置的拉伸深度设定为100mm, 其余的设置按照要求来做。

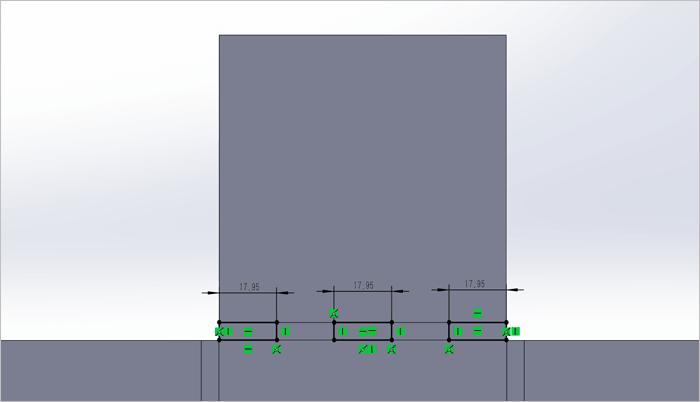

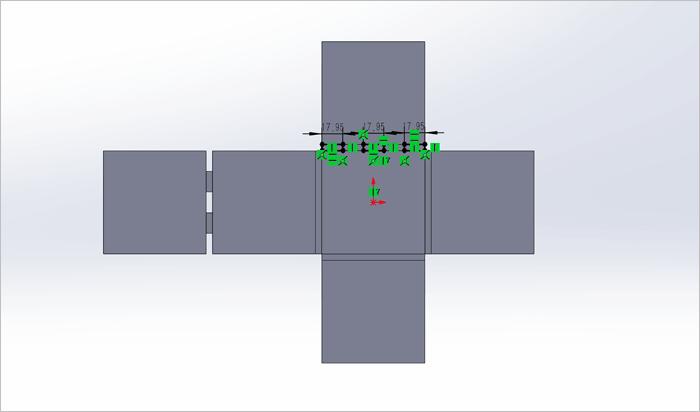

9.点击草图绘制，选择指定的面作为草图平面，绘制草图。

草图具体尺寸按要求。

10.点一下拉伸切除, 挑选上一步已然创建好的草图当作拉伸截面, 设定拉伸的深度为100mm, 其余的设置依照要求来做。

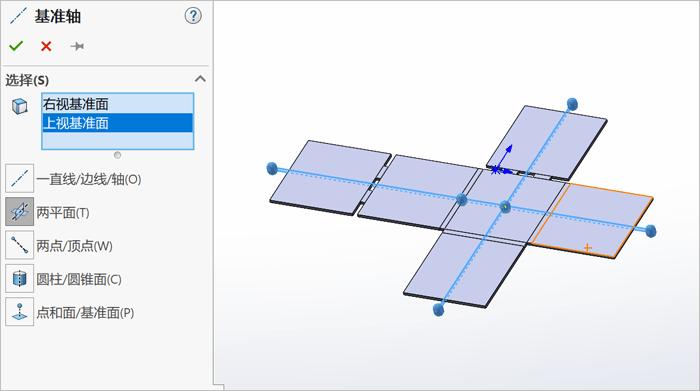

11.创建基准轴。基准轴。

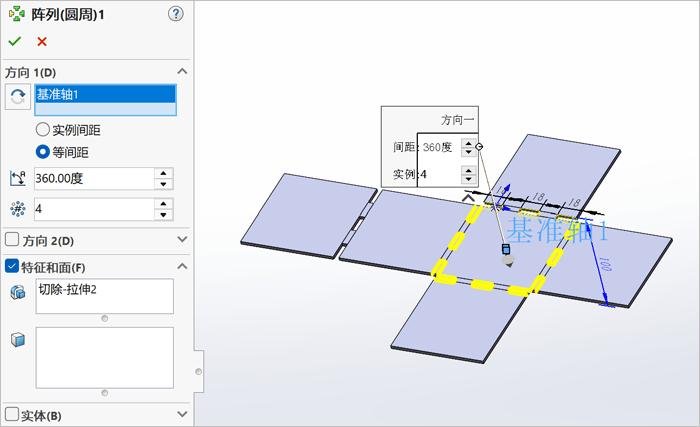

12.轻点圆周阵列, 将阵列对象选定为步骤10所创建的拉伸切除特征, 把阵列轴选定为上一步创建的基准轴, 依照要求来进行设置, 使阵列数量成为4, 呈现等间距分布状态。

点击勾号完成。

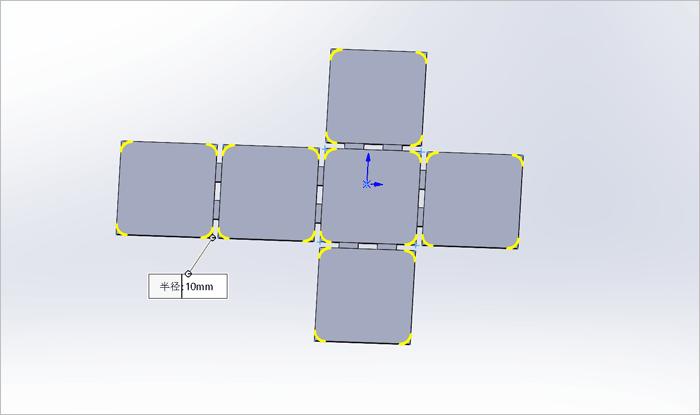

13.倒圆角。

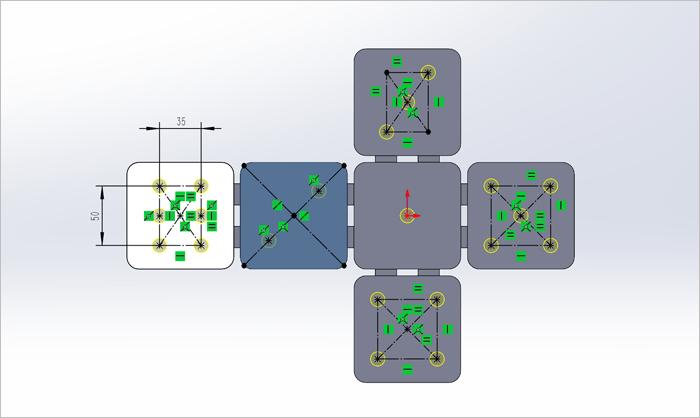

14.点击草图绘制，选择指定的面作为草图平面，绘制草图。

15.点击异形孔向导按钮，设置孔直径大小为12mm。

点击位置选项卡，现有2D草图选择步骤13创建的草图。

于草图选项那儿, 勾选“在草图几何体之上创建实例”, 并且勾选“在构造几何图形之上创造实例”。

激活要跳过的实例，鼠标左键点击不需要的实例，最终效果。

完成后效果。

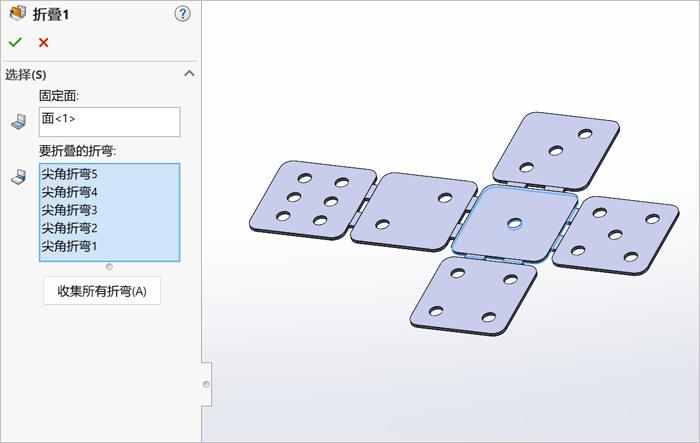

16.点击能够进行折叠操作, 将固定的那个面选定为呈现蓝色的面, 对于需要进行折叠的折弯, 选择数量为5个的折弯。

17.完成建模。

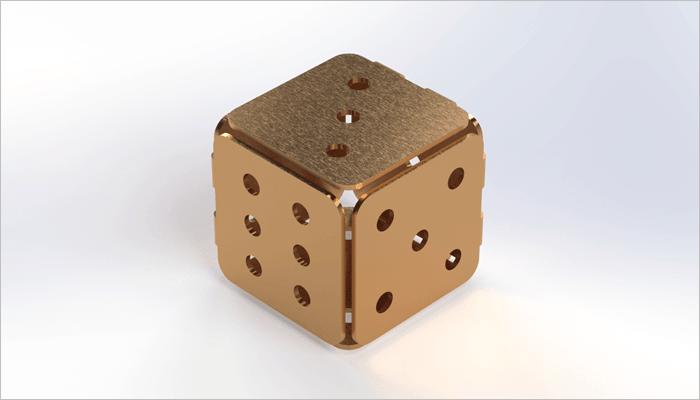

18.完成渲染。
