什么是焊接符号

工程语言存在一种焊接符号, 它能够在图纸之上以简单且明了的方式, 去说明焊缝的形状, 还能说明焊缝的几何尺寸, 以及说明焊接的方法。我国所具有的焊接符号, 是由国家标准GB324予以规定的。

焊接符号有什么作用

采用一些符号来表示在图样上用技术制图方法所表示的焊缝的基本形式、尺寸的方法, 就是焊接符号。焊接符号能够表示出:。

(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的

图纸上, 焊缝形式以及坡口尺寸, 一般是运用技术制图的方式来进行表示的。为了把焊缝在图样之上的表示方法予以简化, 当下采用的是国家标准所规定的焊缝符号以及坡口尺寸的表示方法。

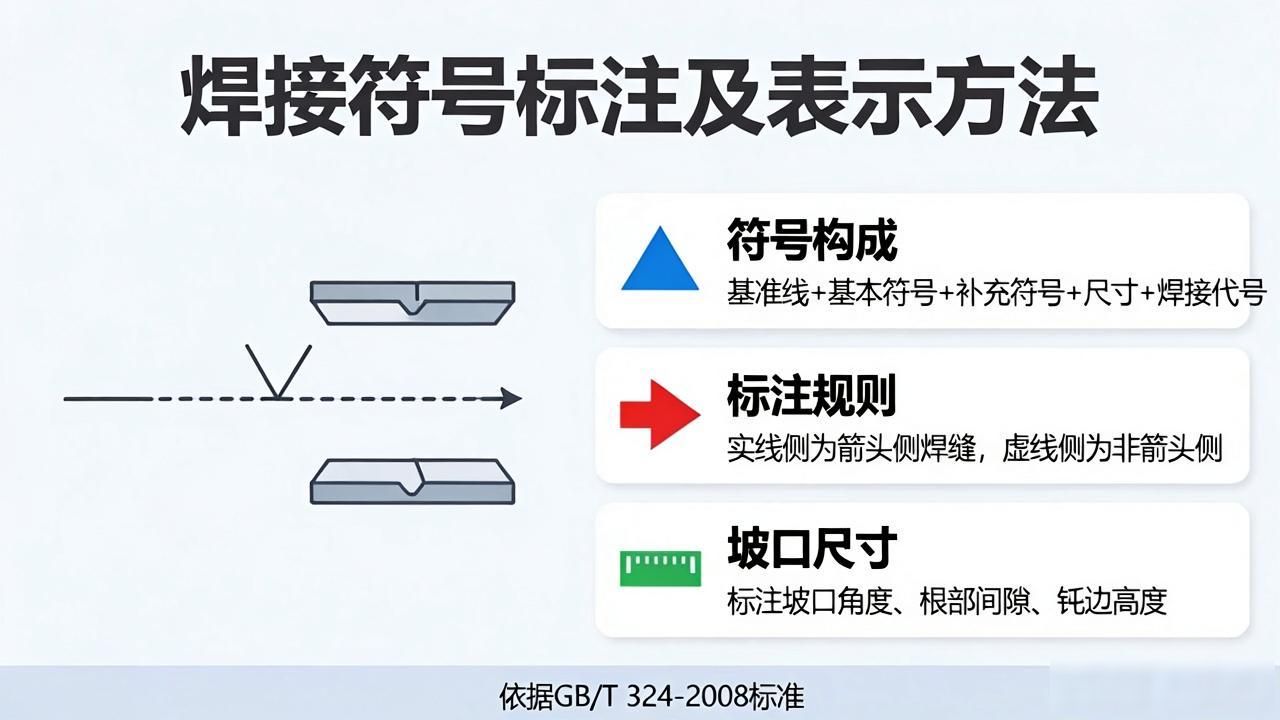

焊接符号由哪几部分组成

一般而言, 焊接符号是由基本符号以及指引线共同构成, 在必要的情形下, 还能够添加辅助符号、补充符号以及焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的

焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些

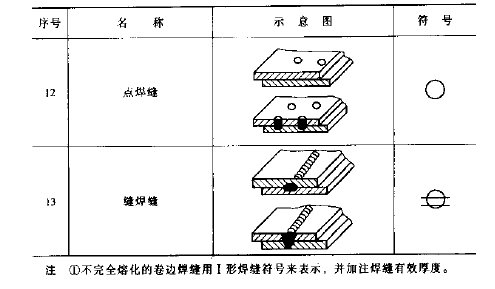

焊缝基本符号, 是用来表示焊缝截面形状的符号, 它借助近似于焊缝横剖面形状的符号予以表示。GB324 – 1988里面规定了13种焊缝形式的符号, 具体情况见表2 – 2。

点击下载焊接符号说明大全（excel表格详细讲解）

焊接加工符号的国家标准有哪些

焊接符号的国家标准主要有两个:

(1) GB324一2008《焊缝代号》。

(2) 《手工电弧焊焊接接头的基本形式与尺寸》, 它是GB985 – 1988标准。

表示焊缝的辅助符号有哪些

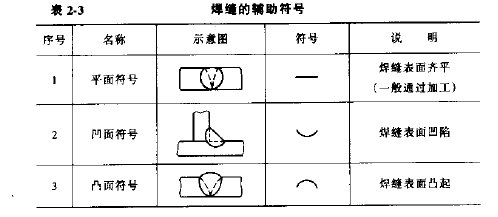

表示焊缝表面形状特征的符号, 是辅助符号, 其具体内容见表2-3, 在不需要确切说明焊缝表面形状的情况下, 可以不使用辅助符号。

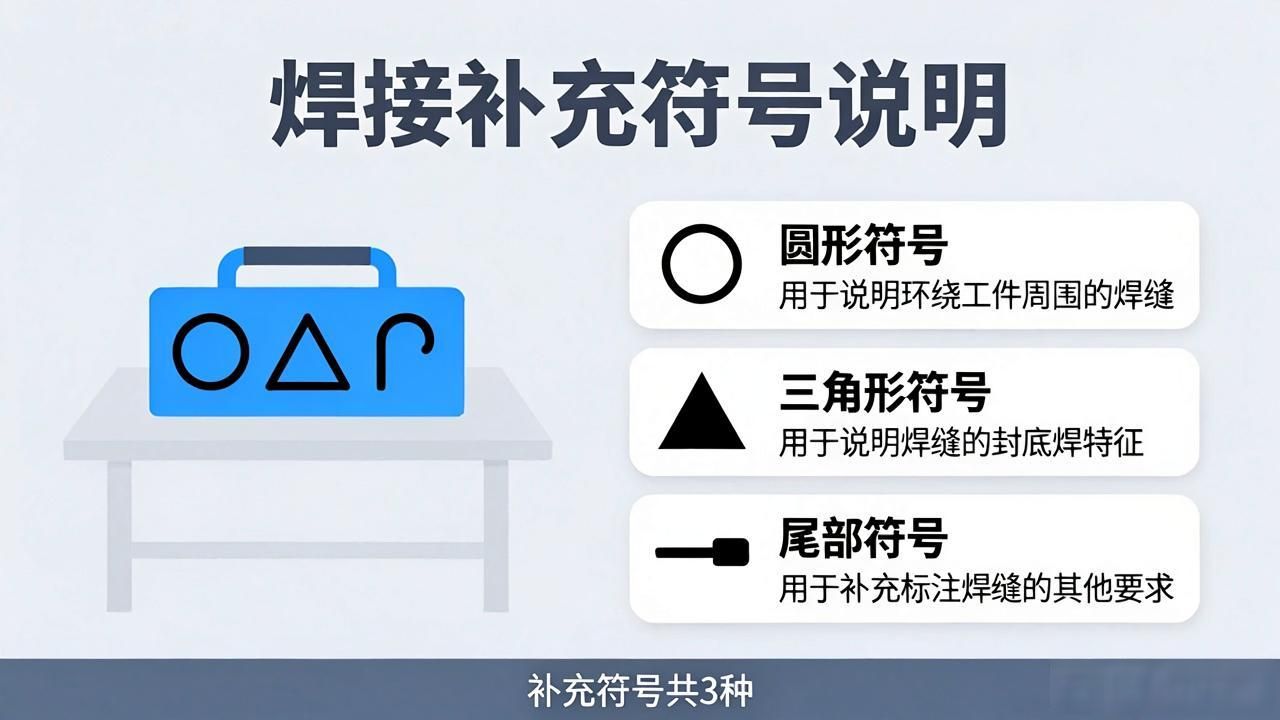

表示焊缝的补充符号有哪些

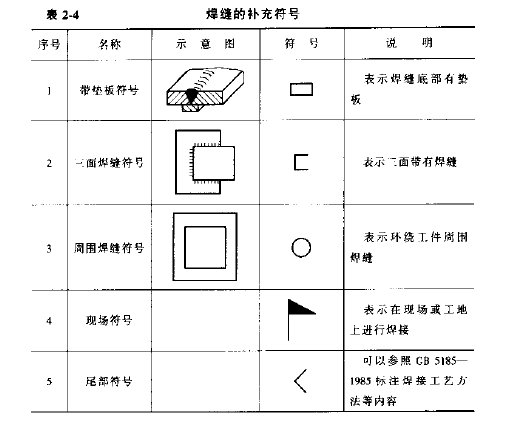

供补充说明焊缝某些特征所采用的符号是补充符号, 以表2 – 4呈现。

表示焊缝的尺寸符号有哪些

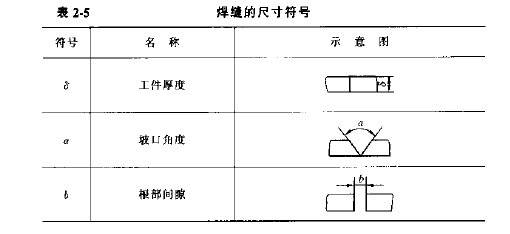

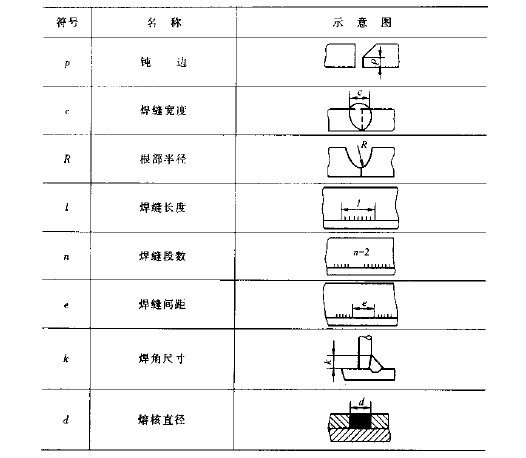

焊缝的尺寸符号见表2-5。

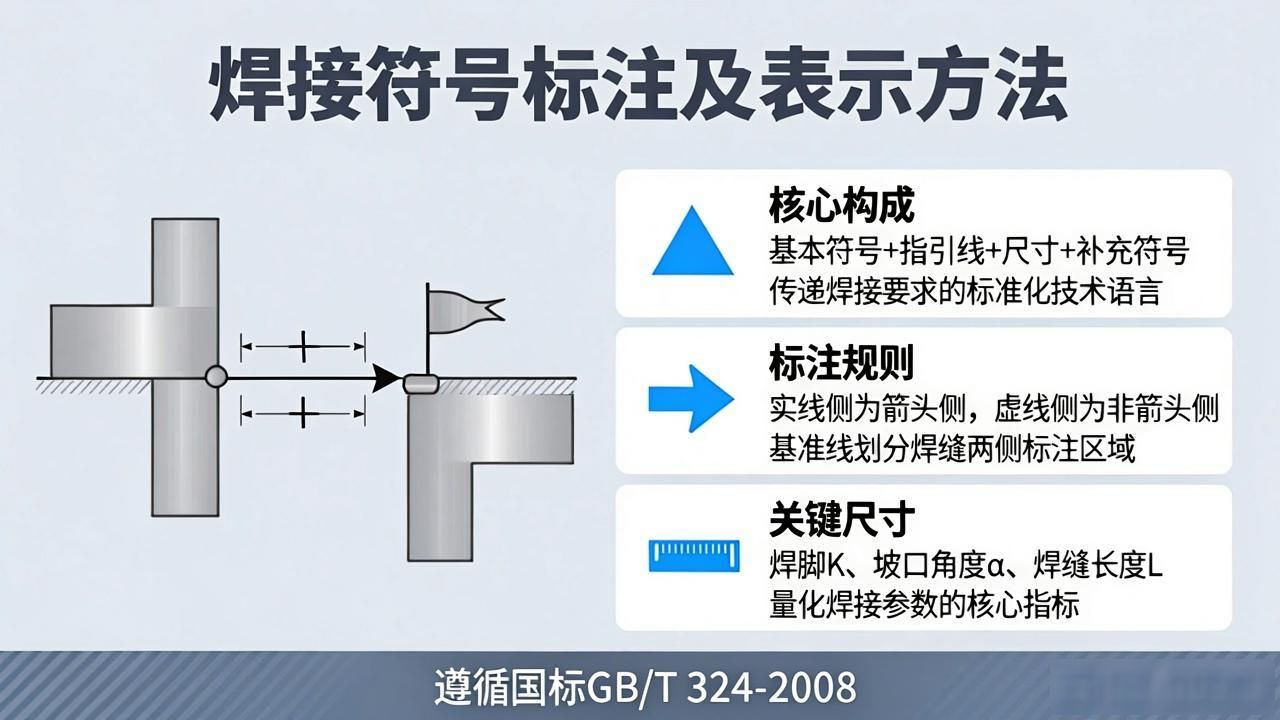

焊接符号标注中的指引线

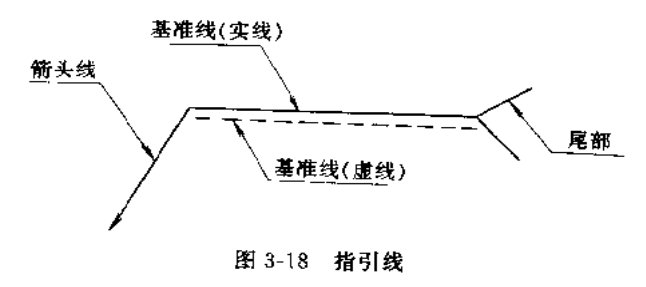

指引线, 它是用于表示指引焊缝位置的符号, 由带有箭头的指引线以及两条基准线组建而成, 其中一条是实线, 另一条是虚线, 指引线会指向有关焊缝处, 基准线通常应为水平线, 焊缝符号以及尺寸标注于基准线上, 在必要的时候, 基准线末端会加一尾部, 用于其他说明, 比如焊接方法等, 就如同图3-18所展示的那样。
