倘若你渴望去知晓焊接符号所具备的那些含义, 那么在此处, 有着一份极为详尽的、关于焊接符号规范的说明书, 正等待着你来进行查收呢！

1️⃣ 点焊符号：

意味着焊缝的表面要跟工件处于平齐的状态, 并且存在着有可能需要进行打磨的这种情况。当呈现没有数字的情形时, 代表着仅仅只要焊接一点就行。数字所代表的是焊点直径, 而括号当中的则是多个焊点相互之间的距离。

2️⃣ 接缝焊符号：

焊缝表面要同样和工件保持平齐, 并且还需要进行打磨处理。当不存在数字的时候, 所表达的意思是整条焊缝。倘若有数字说明的话, 那就代表焊缝的长度, 而括号里面的则是焊缝相互之间的距离。

3️⃣ 角焊符号：

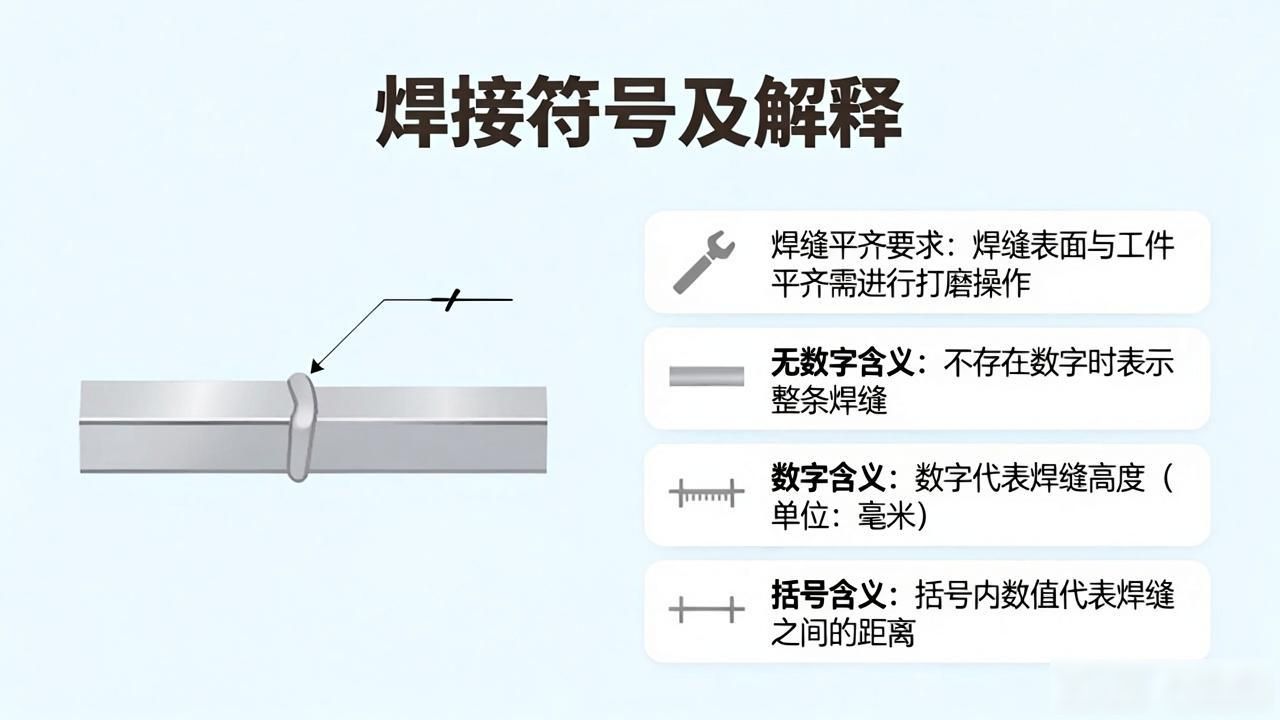

焊缝表面要和工件处于平齐状态, 这是同样需要达到的, 而且还得进行打磨操作。当不存在数字的时候, 所表达的意思是整条焊缝。数字所代表的是焊缝高度, 括号当中呈现的则是焊缝之间的距离。

应用实例：

金属连接方式采用点焊, 两边都得进行点焊操作, 焊点具有的直径数值是 5 mm, 相邻两个焊点彼此之间的距离是 50 mm。

接缝焊, 需于接缝之内将其焊至满焊状态, 焊完之后要把表面打磨平整，所有角的位置处的接缝都得达成满焊要求。

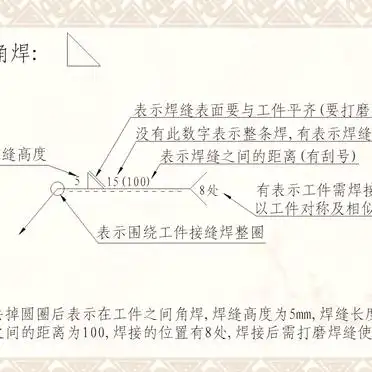

针对工件间进行角焊, 焊缝具有高度为5mm的高度尺寸, 其长度为20mm, 为围绕工件整圈实施焊接这一处理工序。

规范说明：

点焊未注焊点直径：氩焊为3mm，保护焊为5-6mm。

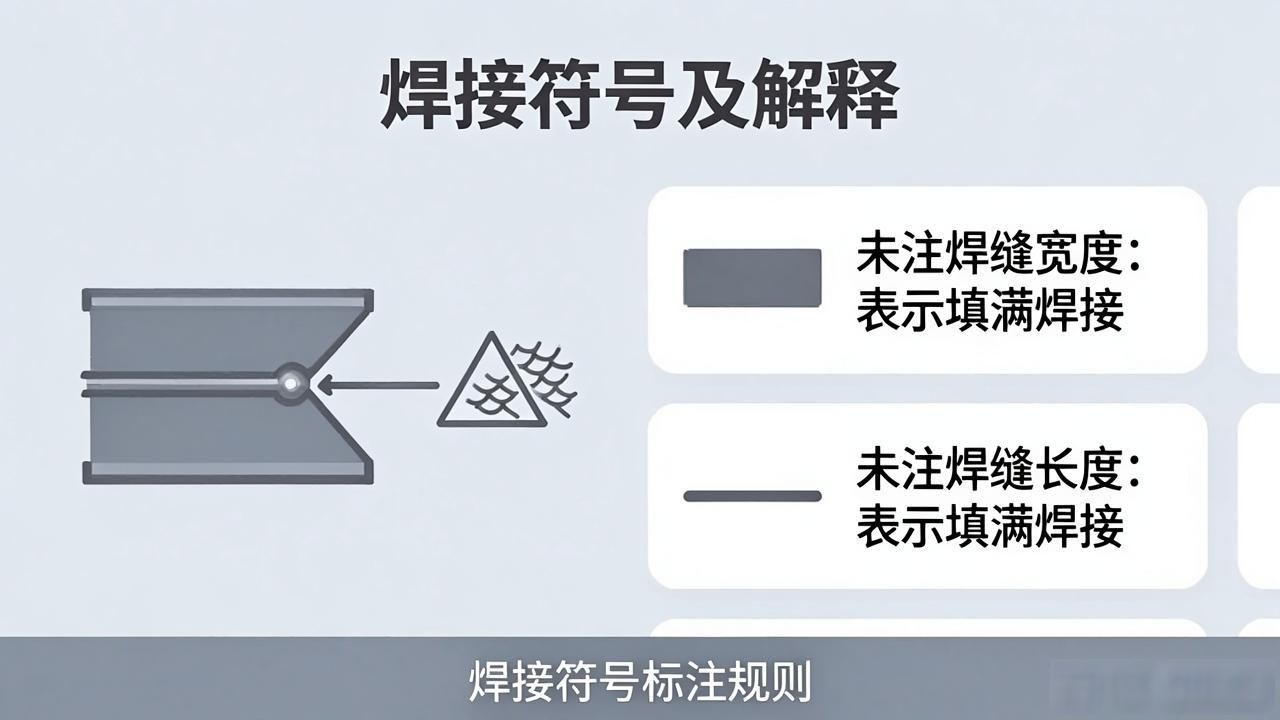

接缝焊未注焊缝宽度和长度：均表示填满焊接。

进行角焊时, 未标注焊缝高度的情况下, 氩焊所对应的焊缝高度是1至2毫米, 这里要注意不能超过2毫米, 而保护焊所对应的焊缝高度则是3至5毫米。

综合实例：

上面板、侧面板、U形板侧封板等部位的焊接符号和规范说明。

现在，你是否对焊接符号有了更清晰的了解呢？
