焊接图纸符号解析，不做焊工也要收藏起来

基本坡口符号

坡口符号

（注：图中“破”应为“坡”）





焊接图纸符号标注图解示例

焊接符号标注实例及方法

1. 在焊接结构图样之际, 焊接方法能够依照国家标准 -85 的规定依靠阿拉伯效字予以表示。2. 其会标注于指引线的尾部。3. 常用焊接方法的代号呈现见表 3 – 9 所示的状况。4. 要是属于组合焊接方法, 可行用“/”进行分开操作。5. 左侧所代表的是正面（或者盖面）的那种焊接方法。6. 右侧所代表的是背面（或者打底）的焊接方法。7. 比如 V 形焊缝先是采用钨极氢弧焊来打底。8. 之后运用手工电弧焊来盖面。9. 如此便表示为 141 / 111。

见图3-21所示的是焊缝符号以及焊接方法代号的标注示例, 此图展现的是V形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 当中焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。

焊接方式代号



焊接符号表示方法

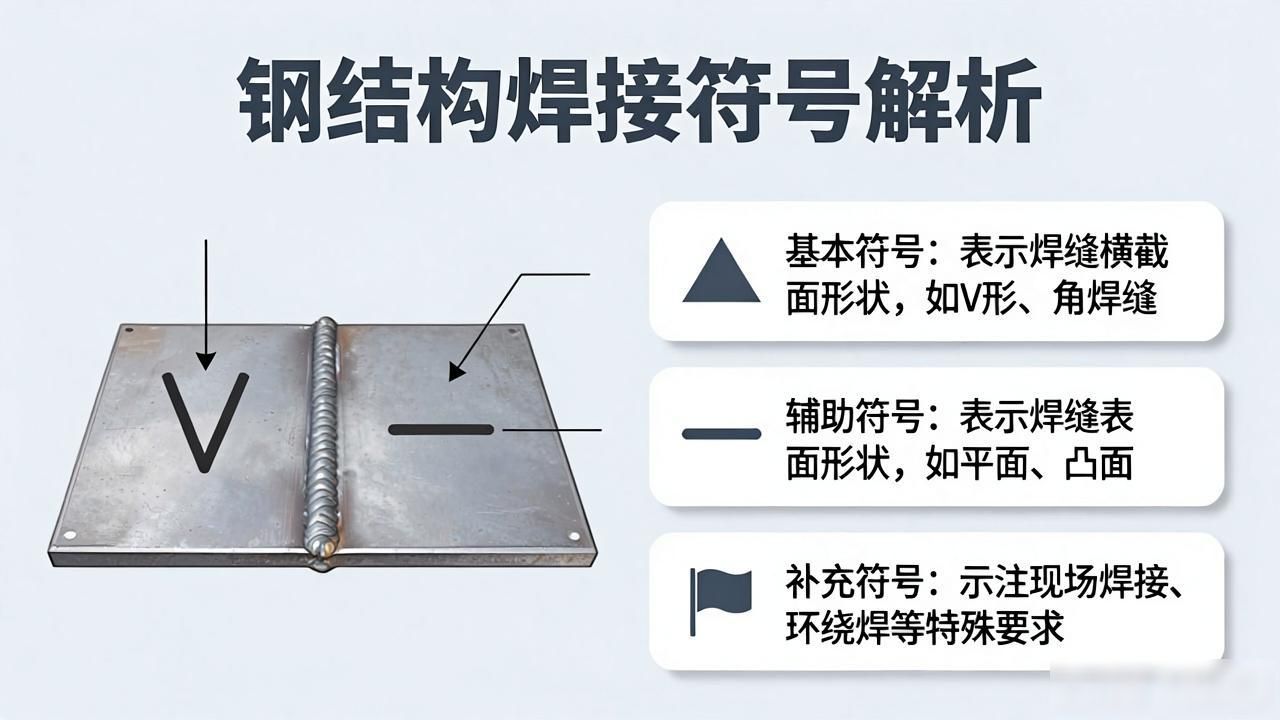

钢结构焊接符号含义大全

依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号 , 钢结构这一事物通常隶属于建筑学科范畴 , 它属于建筑行业领域 , 所以在对钢结构焊接符号进行标注时 , 常常会伴随出现建筑符号 、型钢符号 、螺栓符号以及铆钉符号等。

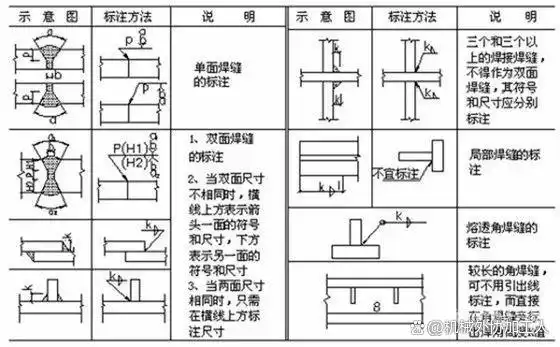

钢结构焊缝符号表示的方法及有关规定

1、由箭头以及两条基准线共同构成了焊缝的引出线。其中存在这样的标识, 其一条呈实线形态, 而另外一条呈现为虚线形态。并且, 这两种引导线的线条类型均属于细细的线条样式。

2、基准线的那个虚线, 它能够画在基准线实线的上面一侧, 也可以画在基准线实线的下面一侧, 基准线, 通常情况下应该和图样的标题栏保持平行, 只是在特殊的一些条件之下才会和标题栏呈现出垂直状态。

3、要是焊缝处于接头的箭头侧, 那么基本符号会标注在基准线的实线侧, 要是焊缝处于接头的非箭头侧, 那么基本符号会被标注在基准线的虚线侧。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线与焊缝相对的位置, 通常并没有特别的要求, 然而, 在对单边形焊缝进行标注之际, 箭头线需要指向那一侧带有坡口的工件。

6、与基准线相交或者相切的基本符号、补充符号，那些与基准线重合的线段, 是用粗实线来表示的。

7、那些属于焊缝的基本符号, 还有辅助符号, 以及补充符号（除了尾部符号以外哦）, 它们统统都是粗实线, 至于尺寸数字, 按照原则来说同样也是粗实线, 而尾部符号是细实线, 尾部符号主要是用来标注焊接工艺、方法这类内容的。

8、于同一图形之上, 当焊缝的形式、断面尺寸以及辅助要求皆相同之时, 能够仅挑选一处对焊缝的符号与尺寸予以标注, 并且添加“相同焊缝的符号”。其中, 相同的焊缝符号呈3/4圆弧的形态, 绘制于引出线的转折之处。

当处于同一图形之上时, 存在数种相同的焊缝情形, 对于这种情况能够把焊缝进行分类并予以编号, 接着标注在尾部符号的范围以内, 分类编号所采用的是A、B、C等等；在同一类焊缝当中可以挑选一处来标注代号。

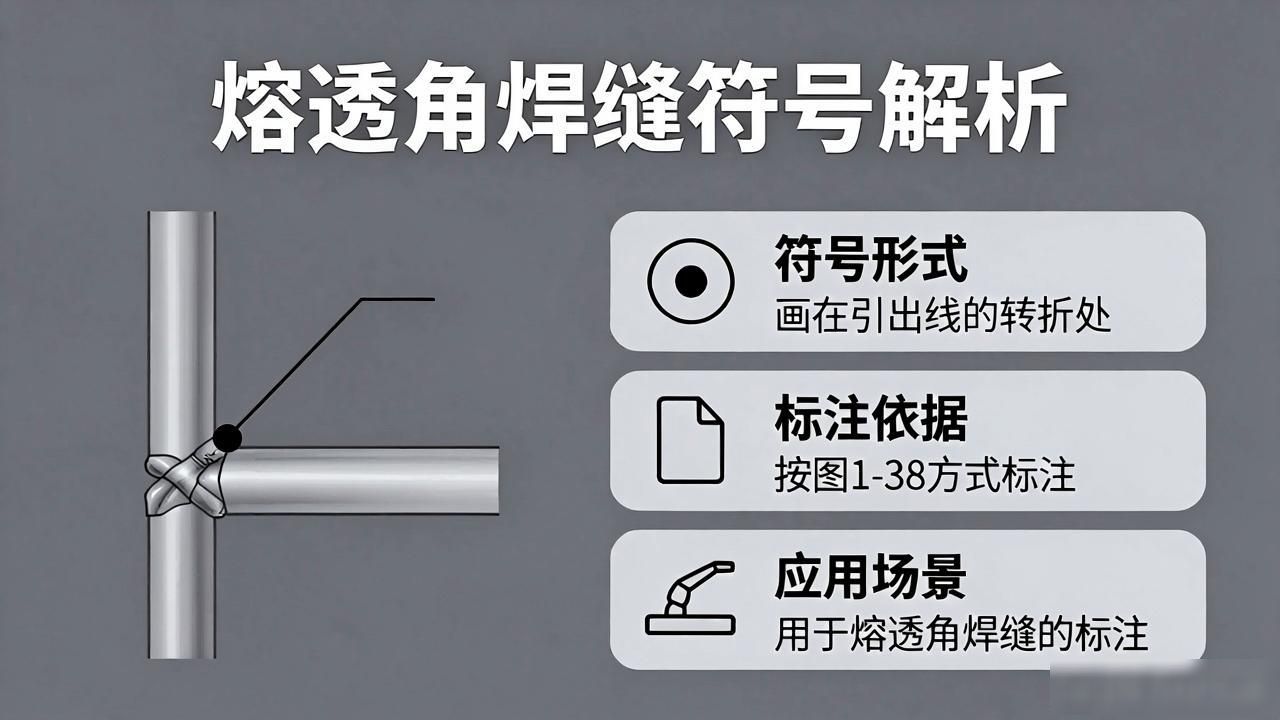

9、熔透角焊缝的符号, 其标注方式应按照图1-38的那种形式来进行, 熔透角焊缝的符号是那种被涂黑的圆圈, 它画在引出线的转折之处。

10、具有形状方面较长的那种角焊缝, 像是用于焊接实腹钢梁翼缘的焊缝情形, 能够不用以引出线来予以标注, 而是直接在角焊缝附近标示出焊缝尺寸值K。

11、仅在连接长度范围之内, 只是局部的区段存在焊缝时, 依照图1-40进行标注, 连接程度范围之内, K视为角焊缝焊脚尺寸, 依照图1-40进行标注。

12、当其焊缝分布并非规则之时, 于标注焊缝符号之际, 于焊缝之处添加中实线用来表示可见焊缝, 或者添加栅线用来表示不可见焊缝。

13、两个相互进行焊接的焊件, 要是属于单面焊还带有双边不对称坡口的焊缝情况, 那么引出线的箭头所指向的便是那个有着较大坡口的焊件。

14、用于围着工作件周边的围焊缝符号是以圆圈进行表示的, 它被绘制于引出线的转折之处, 并且还要对其焊角尺寸K做出标注。

15、当存在三个或是三个以上的焊件彼此进行焊接时, 其焊缝是不可以当作双面焊缝来标注的, 焊缝符号以及尺寸应当各自进行标注。

16、在施工现场那儿进行焊接操作的焊件, 其上面的焊缝是需要标注“现场焊缝”这个符号的。现场焊缝符号呢, 它是那种涂黑的三角形的旗号模样, 并且是绘制在引出线的转折的地方的。

17、相互进行焊接的两个焊件当中, 当仅有一个焊件带有坡口之时（像是单面V形那样）, 引出线的箭头是指向带有坡口的那个焊件的。

举例


欧美焊接符号举例


4.5——表示焊点直径

【3】——根据图示说明，表示此项为CC项或者SC项

6——-表示此处为第六CC项或者SC项

①AND②——表示①件和②件俩点之间的焊点

12X——表示俩点之间的焊点个数为12个

日本焊接符号举例


A——根据图示，表示关键或重要特性
